เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลข้อมูลอีเธอร์เน็ตอุตสาหกรรมสี่คอร์ Manufacturers

กลับรายการ
เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลข้อมูลยานยนต์

เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลข้อมูลอีเธอร์เน็ตอุตสาหกรรมสี่คอร์

ด้วยการพัฒนาอย่างแข็งแกร่งของรถยนต์พลังงานใหม่ในช่วงไม่กี่ปีที่ผ่านมา อุปกรณ์อิเล็กทรอนิกส์ภายในรถได้เติบโตขึ้น เช่น การควบคุมเครื่องยนต์ ระบบ ABS ถุงลมนิรภัย ฟังก์ชันอัจฉริยะ AI อุปกรณ์อิเล็กทรอนิกส์มัลติมีเดีย ฯลฯ ด้วยวิธีนี้ ความปลอดภัย ความสะดวกสบาย ความชาญฉลาด การประหยัดพลังงาน ความน่าเชื่อถือ และความสะดวกสบายของรถยนต์สามารถปรับปรุงได้ และลดการปล่อยก๊าซเรือนกระจกได้ สอดคล้องกัน มีข้อกำหนดที่เพิ่มขึ้นเกี่ยวกับระบบบัสเพื่อให้แน่ใจว่าการส่งข้อมูลการสื่อสารที่เชื่อถือได้ระหว่างหน่วยควบคุมที่หลากหลาย โดยเฉพาะอย่างยิ่ง ความปลอดภัยของการควบคุมผ่านระบบบัส เช่น Controller Area Network (CAN) หรือระบบ FlexRay ถือเป็นสิ่งสำคัญและต้องเป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า ในฐานะที่เป็นแกนหลักของผู้ให้บริการส่งสัญญาณ สายเคเบิลข้อมูลยานยนต์จึงมีข้อกำหนดด้านคุณภาพที่สูงขึ้นมากขึ้นเรื่อยๆ เช่น อัตราการส่งข้อมูลที่เร็วขึ้น ประสิทธิภาพการหน่วงเวลา และความทนทานต่อข้อผิดพลาด  สายการผลิตสายเคเบิลข้อมูลยานยนต์ใช้โครงสร้างเทปตีเกลียวคู่ ซึ่งสามารถบรรลุอัตราการส่งข้อมูลที่รวดเร็ว (CAN บัส: 1Mbit/s; บัส FlexRay: 10 Mbit/s) โดยมีความล่าช้าแน่นอนและความน่าเชื่อถือสูง เนื่องจากสายเคเบิลข้อมูลยานยนต์คู่บิดส่วนใหญ่ต้องการความสมมาตรของสายแกนบิดที่จับคู่ และเมื่อสายเคเบิลอยู่ระหว่างการส่งสัญญาณโหมดดิฟเฟอเรนเชียล สายเคเบิลจะแปลงสัญญาณโหมดดิฟเฟอเรนเชียลเป็นค่าเชิงปริมาณที่เสถียรของสัญญาณโหมดทั่วไป นั่นคือ ค่า LCL และค่า lctl นอกจากนั้น การควบคุมการลดทอนที่ต่ำและความต่างของเสียงสะท้อนที่ต่ำยังต้องใช้เครื่องบิดคู่ที่มีเสถียรภาพและเป็นที่ต้องการอีกด้วย นับตั้งแต่ก่อตั้งโรงงานเมื่อ 20 ปีที่แล้ว Gemwell มุ่งเน้นไปที่การพัฒนาการวิจัยและนวัตกรรมของเครื่องบิด เครื่องบิดคู่ Gemwell Back Twist สำหรับสายเคเบิลข้อมูลอีเทอร์เน็ตอุตสาหกรรมแกนคู่ ได้กลายเป็นตัวเลือกที่มีชื่อเสียงในด้านสายข้อมูลพลังงานใหม่ ต่อไปนี้เป็นการกำหนดค่าทั่วไปของม้วนจ่าย 2 อัน ผู้ใช้สามารถเพิ่มจำนวนหัวห่อได้ตามข้อกำหนดเฉพาะในการผลิตสายเคเบิลที่แตกต่างกัน ขึ้นอยู่กับความหลากหลายของเส้นผ่านศูนย์กลางของเส้นลวด ข้อมูลจำเพาะและประเภทของการรับขึ้น การจ่ายออก และเครื่องกว้านยังสามารถปรับแต่งและเปลี่ยนแปลงได้

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลข้อมูลยานยนต์สนามเดียวหมุนสี่คอร์
ต่อไป：เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลข้อมูลอีเธอร์เน็ตอุตสาหกรรมแกนคู่
Product Details

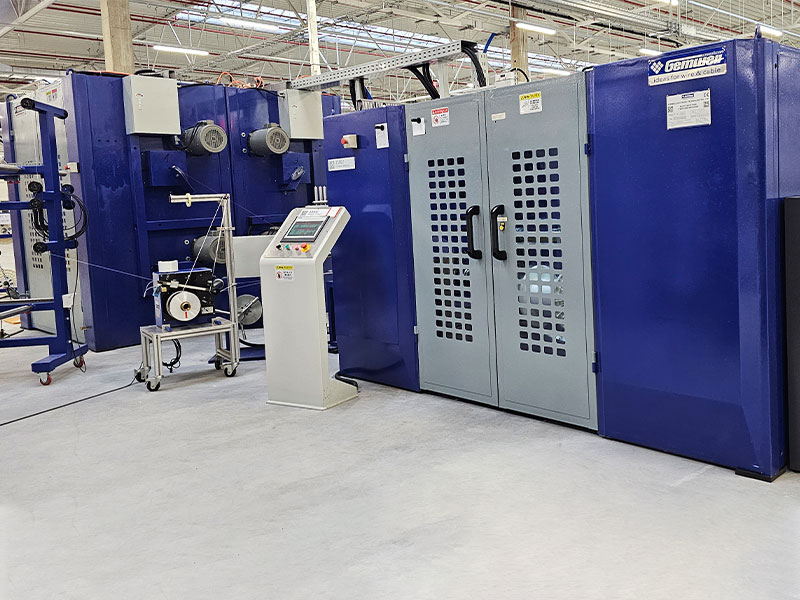

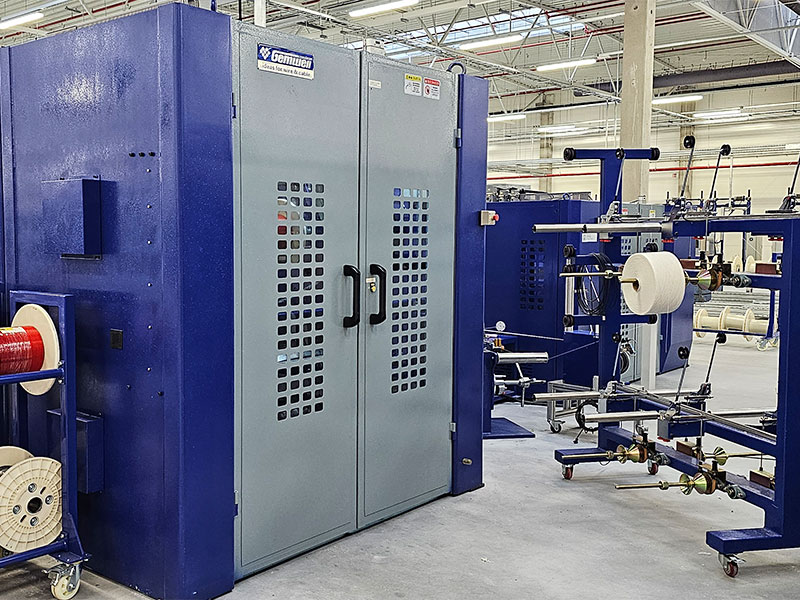

ส่วนประกอบ

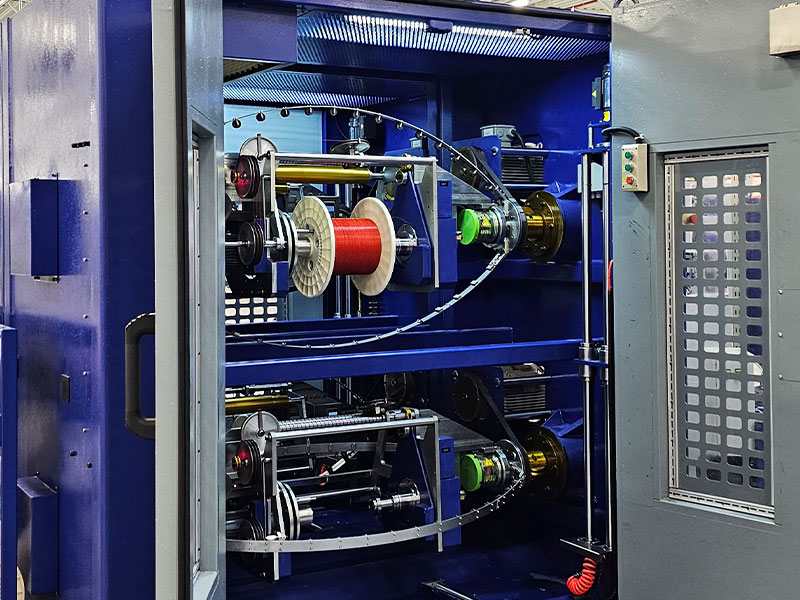

Ø500 เครื่องจ่ายผลตอบแทนแบบบิดแผ่นหลังแบบเฟรมคู่ 2 เครื่อง

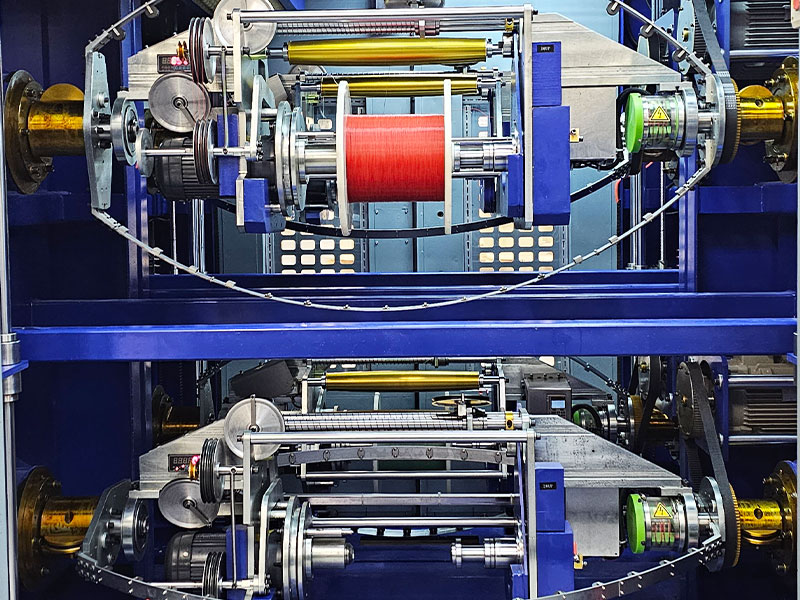

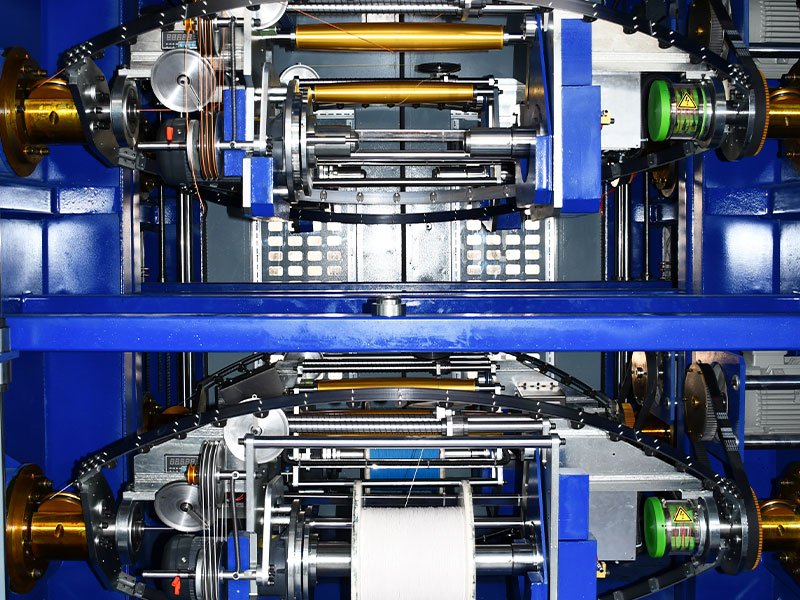

แท่นจ่ายผลตอบแทนแบบบิดกลับ 2 ยูนิต
Ø630 ทอร์นาโดคู่ความตึงคงที่ระยะพิทช์คู่ 1 ยูนิต
ระบบควบคุม 1 เครื่อง
อุปกรณ์เสริมต่อพ่วงสามารถปรับแต่งได้


ข้อมูลจำเพาะทางเทคนิค

โครงสร้างการจ่ายเงิน แนวนอนไปข้างหน้าและข้างหลังสองรีลอู่เรือเปลไม่มีเพลาจ่ายออกควั่นโบว์สองสนามกลับบิดจ่ายออก
โครงสร้างการรับเข้า แท่นวางพอร์ทัลแนวนอนรับเพลาแบบไร้เพลา, คันธนูคู่บิดคู่พิทช์
โครงสร้างเครื่องโดยรวม การจ่ายผลตอบแทนแบบบิดกลับและการดึงขึ้นแบบเกลียวจะจัดเรียงตามแนวเส้นกึ่งกลางโดยมีโครงสร้างแบบแยกส่วน การจ่ายเงินจะถูกวางแบบหันหลังชนกันโดยมีประตูหน้าและหลังติดตั้งไว้ สามารถวางและเก็บม้วนที่ด้านหน้าเครื่องได้
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสาย LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 และสายอื่นๆ แต่ยังสำหรับสายส่งสัญญาณอื่นๆ ที่ต้องมีการทดสอบทางไฟฟ้าด้วย
ข้อกำหนดลวดแกน ช่วง: Ø0.6-2.0 มม. นอกเหนือจากช่วงนี้สามารถปรับแต่งได้
เส้นผ่านศูนย์กลางภายนอกของลวดตีเกลียว ช่วง: Ø1.2-4.5 มม. นอกเหนือจากช่วงนี้สามารถปรับแต่งได้
ลากตาย ขนาด OD แม่พิมพ์มาตรฐานคือ 25
วิธีบิดหลัง การบิดหรือการบิดก่อน การบิดหมายถึงคันธนูของเครื่องจ่ายผลตอบแทนและคู่บิดหมุนไปในทิศทางตรงกันข้าม การบิดล่วงหน้าหมายถึงทิศทางการหมุนเดียวกันของเครื่องจ่ายเงินและการบิดคู่ และสามารถเลือกได้บนหน้าจอสัมผัส
อัตราส่วนการบิด/การบิดก่อน 0-120% ปรับได้อย่างต่อเนื่องและไม่มีขั้นตอน ตั้งค่าบนหน้าจอสัมผัส การควบคุมอัตโนมัติ PLC การติดตามความเร็วการบิด/การบิดกลับอัตโนมัติ
ทิศทางการควั่น เอส/แซด
ความเร็วในการหมุนเวียนการจ่ายออก MAX2000 RPM/4000 TPM (ไม่มีโหลด)
ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของเกรดลวดที่แตกต่างกัน
ความเร็วในการหมุนรับ รุ่น 500 MAX2000RPM/4000TPM (ไม่มีโหลด)
รุ่น 630 MAX1750RPM/3500TPM (ไม่มีโหลด)
ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของเกรดลวดที่แตกต่างกัน
ช่วงความเร็วของสายไฟ สูตรคำนวณความเร็วของเส้น: ความเร็วของคันชัก x 2 x พิทช์ / 1000 = ม./นาที ขีดจำกัดความเร็วสูงสุดคือ 100 ม./นาที
ลวดบิดพิทช์ ช่วงที่เหมาะสมที่สุด: 5.0-50.0 มม. แม่นยำถึงทศนิยมหนึ่งตำแหน่ง พร้อมระดับที่ปรับได้อย่างต่อเนื่อง เลือกได้บนหน้าจอสัมผัส
ความแม่นยำของสนาม ความแม่นยำของระยะพิทช์ ±0.3 มม. ระหว่างการผลิตด้วยความเร็วคงที่ ±0.5 มม. ระหว่างการเริ่มต้น/ปิดเครื่อง
วัสดุผูกโบว์ วัสดุมาตรฐานที่ใช้คือแถบเหล็ก 65Mn พร้อมตาไก่เซรามิก ซึ่งสามารถปรับแต่งให้เข้ากับส่วนโค้งน้ำหนักเบาของคาร์บอนไฟเบอร์ได้
จ่ายพลังธนูออกไป การกำหนดค่ามาตรฐานคือ 2-5.5KW มอเตอร์อินเวอร์เตอร์ยังสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การรับพลังธนู การกำหนดค่ามาตรฐานสำหรับ 630 Take-up คือมอเตอร์อินเวอร์เตอร์ 7.5KW และสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การเบรกคันธนูแบบควั่น เบรกแม่เหล็กไฟฟ้า
ประเภทกว้าน กว้านล้อคู่ถูกติดตั้งไว้ในแท่นยึดพอร์ทัล
เส้นผ่านศูนย์กลางล้อกว้าน Ø185 ลูกกลิ้งกว้านอะลูมิเนียมเคลือบยาง 5 ร่อง ลูกกลิ้งขับเคลื่อนอะลูมิเนียมแบบแยก 5 ร่อง
พลังกว้าน การกำหนดค่ามาตรฐานคือมอเตอร์อินเวอร์เตอร์ 1.5KW และยังสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
ข้อกำหนดการจ่ายเงิน รุ่น Ø500 ใช้ได้กับ Ø400, ล้อเครื่องมือ ABS
ข้อกำหนดการรับสินค้า รุ่น Ø630, ใช้ได้กับล้อเครื่องมือ ABS Ø500
รูด้านในของรีล มาตรฐานคือ Ø56 มม. ขนาดอื่น ๆ สามารถปรับแต่งได้
การยกแกนหมุนของรีล การยกไฟฟ้า การขนถ่ายสเก็ตบอร์ดและการขนถ่ายสปูล
วิธีการขันให้แน่น แกนม้วนประกอบกระบอกสูบแบบยืดหยุ่นอันทรงพลัง แรงขัน>200KG พร้อมระบบป้องกันการล็อคในตัว แกนปลดแบบนิวแมติก
รีลกำลังโหลดน้ำหนัก MAX300KG
พลังการจ่ายผลตอบแทนแบบรีล การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 2-0.75KW และยังสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
กำลังม้วนเก็บ การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 0.75KW และยังสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การจัดตำแหน่งสาย Take-up มาตรฐานคือชุดเพลาขวางแท่งขัดเงา 30 อัน สามารถปรับแต่งสำหรับแถวตัวควบคุมการเคลื่อนที่เซอร์โว
กำลังจัดตำแหน่งสายไฟ ตัวควบคุมการเคลื่อนไหวของเซอร์โว 0.2KW สามารถปรับแต่งได้
การตรวจจับการหมดวัสดุการจ่ายออก สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟหลักกำลังจะหมด/สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟขาด
ประเภทความตึงเครียด มาตรฐานคือการปรับความตึงโดยการเคลื่อนย้ายหรือเพิ่มตุ้มน้ำหนักที่สมดุล PID ควบคุมความเร็วของการจ่ายออกหรือการรับขึ้น หรือปรับแต่งเพื่อปรับความตึงด้วยเซอร์โวมอเตอร์
ช่วงความตึงเครียดที่จ่ายออก 3N-30N/0.3กก.-3กก./300ก.-3000ก
ช่วงแรงดึงขึ้น 5N-50N/0.5กก.-5กก./500ก.-5000ก
ความแม่นยำของความตึงเครียด ±25ก
จอแสดงผลความตึงเครียด เซ็นเซอร์ความดันจอแสดงผลดิจิตอลชนิดการสื่อสาร สัญญาณเตือนแรงตึงเกิน และการปิดเครื่องอัตโนมัติ
การจัดการสูตร ระบบการจัดการการกำหนดสูตรแบบกำหนดเองช่วยให้สามารถป้อนข้อมูล เช่น ความตึง อุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะการพันลวด ความดันบรรยากาศ เข้าสู่ PLC รองรับการรวบรวมและการนำเข้าข้อมูลสำหรับการผลิตแบบดิจิทัล
การป้องกันความปลอดภัย การตรวจจับและการทำนายอัตโนมัติของอุณหภูมิ / การสั่นสะเทือน / เสียง / ความดัน สามารถปรับแต่งได้ตามการออกแบบมาตรฐาน CE / CSA / UL
การตรวจจับประกายไฟ สามารถปรับแต่งเพิ่มตัวทดสอบประกายไฟได้
ป้องกันการลากจูง สามารถเพิ่มการติดเทปตามยาวที่ใช้งานอยู่ได้ระหว่างการจ่ายออกและการรับเข้า
การขึ้นรูปก่อนบิด pre-twisters ความเร็วสูงสามารถปรับแต่งได้ระหว่างการจ่ายออกและการรับเข้า
เติมดิน การจ่ายพลังงานของฟิลเลอร์สามารถปรับแต่งได้ระหว่างผลตอบแทนและการรับซื้อ
มาตรฐานพลังงาน มาตรฐานคือไฟ 3 เฟส 380V/50Hz และสามารถปรับแต่งแหล่งจ่ายไฟให้เหมาะกับประเทศและภูมิภาคต่างๆ ได้
ซอฟต์แวร์อัจฉริยะ ปรับแต่งได้เพื่อเพิ่มซอฟต์แวร์ "ฟังก์ชันการจับคู่อัตโนมัติความเร็วในการผลิตที่ดีที่สุด" เพื่อให้บรรลุประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ในเวลาเดียวกัน
อุปกรณ์โอเวอร์ออยล์แบบสายไฟหลัก สามารถปรับแต่งและเพิ่มอุปกรณ์หล่อลื่นลวดแกนได้ แกนลวดที่เป็นฉนวนเคลือบด้วยน้ำมันหล่อลื่นที่ระเหยได้เพื่อลดแรงเสียดทานระหว่างการบิดเส้นลวดคู่




คุณสมบัติของผลิตภัณฑ์

ความเร็วที่รวดเร็ว: กล่องแกนหมุนบรรเทาความเครียดและอบอ่อน มีความทนทานและไม่เสียรูป คันธนูแบบตีเกลียวแบบหมุนนั้นมีความสมดุลแบบคงที่และสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข มีการสั่นสะเทือนเล็กน้อยและมีเสียงรบกวนต่ำ สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว และความเร็วในการหมุนของสปินเดิลก็รวดเร็ว

ความตึงเครียดที่มั่นคง: เซอร์โวมอเตอร์สามารถปรับแต่งเป็นองค์ประกอบความตึงได้ หลังจากตั้งค่าความตึงในการดึงขึ้นทั้งหมดแล้ว ความตึงในการจ่ายออกของสายไฟหลักทั้งสองเส้นจะถูกคำนวณอย่างชาญฉลาด นอกจากนี้ยังช่วยให้สามารถควบคุมการจ่ายออกและความเร็วในการรับได้อย่างแม่นยำด้วยตัวควบคุมการเคลื่อนที่แบบเซอร์โว ซึ่งทำให้ได้แรงตึงที่มั่นคง

ระดับเสียงที่แม่นยำ: "กลไกการส่งผ่านที่แม่นยำของกำลังภายนอกและกว้านภายใน" นั้นใช้การส่งกำลังทางกลที่ซับซ้อนเพื่อส่งกำลังของมอเตอร์ภายนอกคันชักบิดไปยังล้อกว้านด้านใน การตั้งค่ากว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ ใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวสำหรับทั้งคันชักบิดและกว้านหลักเพื่อควบคุมการเคลื่อนที่ของโซ่ที่แม่นยำและได้ระยะพิทช์ที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มาพร้อมกับที่สนเข็มแบบยืดหยุ่น สามารถเคลื่อนผ่านจุดหมุนของคันธนูมุมได้อย่างราบรื่น และสามารถร้อยเกลียวให้เสร็จภายใน 1 นาที สามารถถอน ขดลวด ในทิศทางย้อนกลับได้โดยใช้แผงควบคุม ซึ่งช่วยประหยัดแรงงาน

ฉลาด: การจัดการสูตร การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว เริ่มด้วยคลิกเดียว การตอบสนองแบบไดนามิกของระยะพิทช์การบิด อัตราส่วนการบิดกลับ การตรวจจับข้อผิดพลาด/การตรวจจับการขาดการเชื่อมต่อ/หยุดเมื่อมิเตอร์ถึง แผงควบคุมอัจฉริยะ

อัตราความล้มเหลวต่ำ: ส่วนประกอบควบคุมไฟฟ้าในคันชักควั่นมุมทั้งหมดได้รับการติดตั้งบนแท่น และสัญญาณทั้งหมดจะถูกควบคุมด้วยไฟฟ้าแบบวงปิดภายในคันชักควั่น วงแหวนสะสมแปรงคาร์บอนจ่ายไฟสามเฟสภายในคันธนูมุมเกลียวเท่านั้น โดยไม่ส่งสัญญาณเพื่อหลีกเลี่ยงการสัมผัสที่ไม่ดี การรบกวน และอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ลูกค้านอกประเทศจีนสามารถปรับแต่งเพื่อรับการควบคุมบัส Profinet ซึ่งช่วยให้มั่นใจในการส่งสัญญาณที่รวดเร็วและการรบกวนต่ำ การแก้ไขปัญหาและการบำรุงรักษาสามารถทำได้โดยไม่คำนึงถึงตำแหน่งของเครื่องในประเทศหรือภูมิภาคใดๆ ทั่วโลก ตราบใดที่มีเครือข่ายการสื่อสาร การตรวจจับข้อบกพร่องจากระยะไกล การแก้ไขปัญหา และการบริการบำรุงรักษาก็สามารถให้บริการได้อย่างรวดเร็ว
