เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวดไมกา ผู้ผลิต

กลับไปที่รายการ
เครื่องติดเทปลวดชนิดแรงดึง Hysteresis

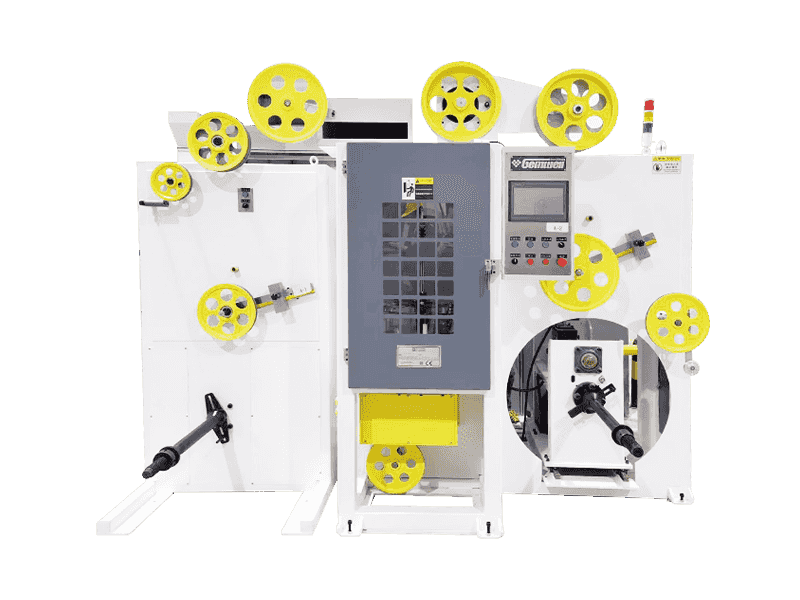

เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวดไมกา

ไมก้ามีคุณสมบัติต้านทานกรดและด่าง ต้านทานโคโรนา และต้านทานรังสี มีความนุ่มนวลดีภายใต้สภาวะปกติ สายเคเบิลทนไฟไมกาใช้ไมก้าเป็นชั้นฉนวนและมีความต้านทานต่ออุณหภูมิสูงและการเผาไหม้ได้ดีเยี่ยม อุณหภูมิต้านทานเปลวไฟสูงถึง 850-1,000°C ซึ่งสามารถรับประกันการทำงานปกติของวงจรภายใน 2-3 ชั่วโมง สายเคเบิลไมกามีการใช้กันอย่างแพร่หลายในแท่นขุดเจาะน้ำมันนอกชายฝั่ง การบิน การบินและอวกาศ เรือ รถไฟใต้ดิน อุโมงค์ อาคารพาณิชย์ โรงพยาบาล ห้องเต้นรำ โลหะวิทยา อุตสาหกรรมเคมี โรงไฟฟ้า และโอกาสอื่น ๆ ที่ต้องการระดับการทนไฟสูง โดยทั่วไปแล้วสายไมก้าจะใช้ในรูปแบบของการพันแบบหมุนตรงกลาง เนื่องจากเทปไมกาสปูลมีความสามารถในการรับน้ำหนักมากและมีข้อต่อน้อย จึงสามารถผลิตการพันได้อย่างต่อเนื่อง ดังนั้นโดยทั่วไปจึงเลือกสปูลไมก้าเทปแทนชนิดแผ่น ควบคุมความตึงในการพันและมุมการพันเพื่อหลีกเลี่ยงการแตกหรือรั่วซึมของเทป การรักษาพื้นผิวของแกนลวดหุ้มฉนวนที่พันไว้ให้เรียบและเรียบโดยไม่มีไมกาหลุดออกถือเป็นเป้าหมายการควบคุมที่สำคัญ นับตั้งแต่ก่อตั้งเมื่อ 20 ปีที่แล้ว GEMWELL มุ่งเน้นไปที่การวิจัย การพัฒนา และนวัตกรรมของเครื่องห่อ จึงมีประสบการณ์เฉพาะด้านเทคโนโลยีการห่อด้วยเทปไมกา เครื่องติดเทปประเภทแรงดึง GEMWELL Hysteresis สำหรับลวดไมก้า ได้กลายเป็นวิธีที่ดีที่สุดในการแทนที่รุ่นและกระบวนการพันของเครื่องพันแบบเดิม การกำหนดค่าต่อไปนี้เป็นการกำหนดค่าทั่วไปของหัวห่อสองหัว ผู้ใช้สามารถเพิ่มหัวห่อได้มากขึ้นตามกระบวนการผลิตสายเคเบิลต่างๆ ทั้งนี้ขึ้นอยู่กับข้อกำหนดเส้นผ่านศูนย์กลางของเส้นลวด ข้อมูลจำเพาะและประเภทของการรับขึ้น การจ่ายออก และเครื่องกว้านยังสามารถปรับแต่งและเปลี่ยนแปลงได้

สอบถาม +
ก่อนหน้า：เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวด Litz
ถัดไป：ไม่มีสินค้าถัดไป
สินค้า รายละเอียด

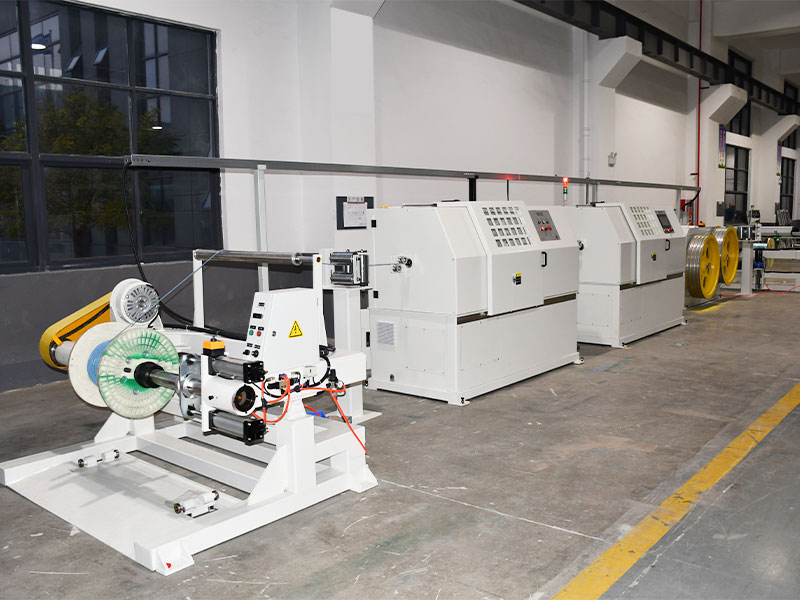

ส่วนประกอบ

แท่นจ่ายไฟ 500-800 จำนวน 1 เครื่อง
ขาตั้งแรงดึง 1 ยูนิต

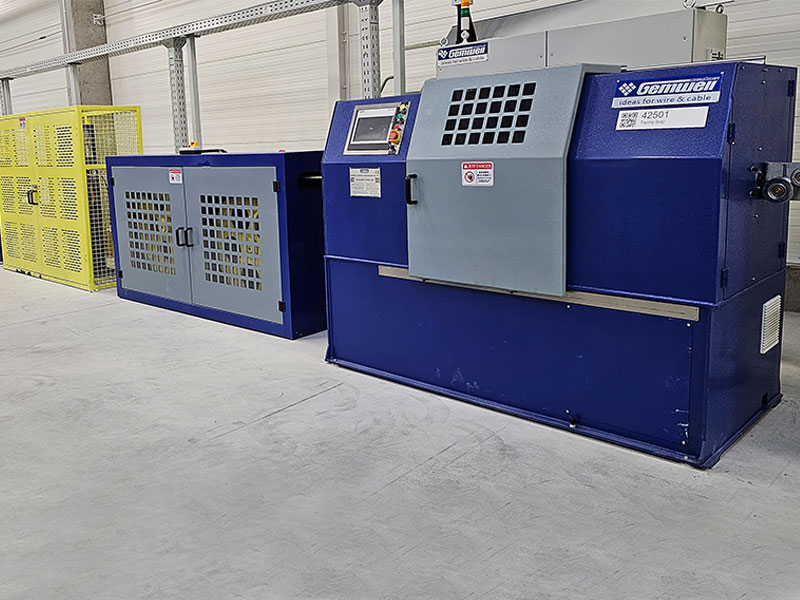

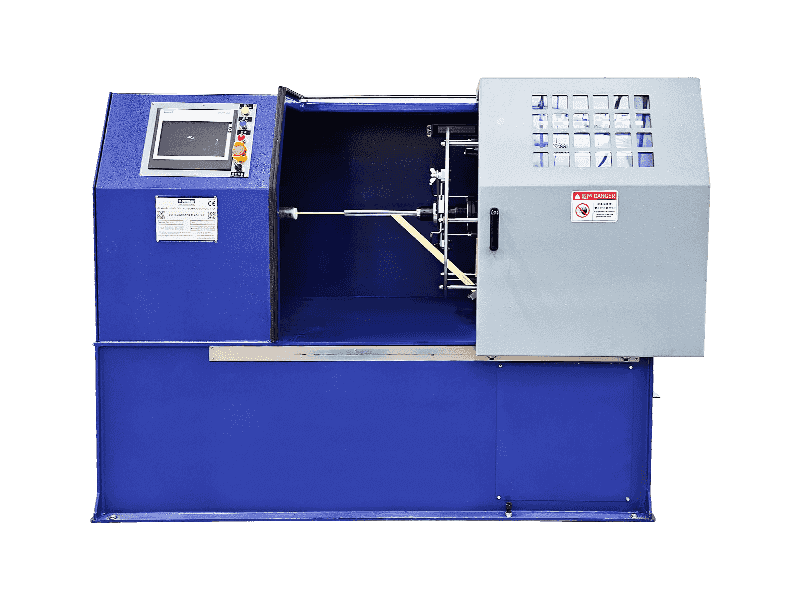

เครื่องพันเทปไมกาชนิดตึงฮิสเทรีซิส หัวเทป 1 1 ยูนิต
เครื่องห่อเทปไมก้าชนิดตึงเครียด Hysteresis หัวเทป 2 1 ยูนิต

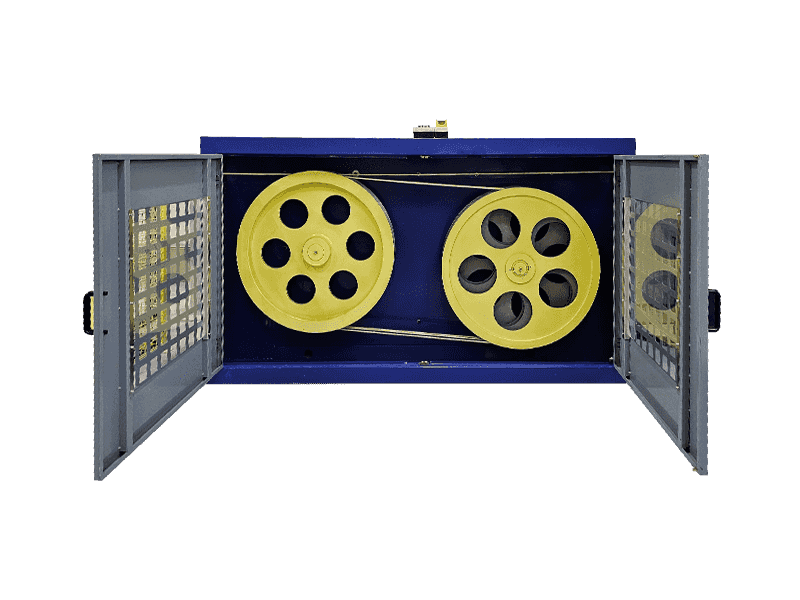

กว้านล้อคู่ 600 1 อัน
ขาตั้งแรงดึง 1 ยูนิต
เครื่อง Take-up 500-800 จำนวน 1 เครื่อง
ระบบควบคุม 1 เครื่อง


ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องพันเทปไมกาชนิดแรงตึงแนวตั้งหรือแนวนอน
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้ในสายไฟและสายเคเบิลทนไฟ สำหรับสายไฟอุณหภูมิสูง สายเคเบิลควบคุม สายไฟหุ้มฉนวน สายเคเบิลพิเศษ และการพันสายไฟอื่น ๆ
วัสดุที่ใช้บังคับ ไมกา, PI, PTFE, MYLAR, AL ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ 0.8-5.0มม
ข้อมูลจำเพาะของผลิตภัณฑ์ Ø1.5-6มม
ความเร็วสูงสุด MAX2200RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของสายไฟ
ช่วงความเร็วของสายไฟ 5-40 ม./นาที ช่วงความเร็วจะแตกต่างกันไปตามประเภทสายไฟที่แตกต่างกัน
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ช่วงที่เหมาะสมที่สุด:Ø260*200
ความกว้างของเทป 3-20มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป 50.8/76 สากล
สนามห่อ 3-20มม, program setting
ช่วงความตึงเครียด 5N-50N/500g-5000g
กำลังมอเตอร์หลัก ตัวควบคุมการเคลื่อนที่เซอร์โว 3KW
กำลังอัดเทป การจ่ายเทปแบบพาสซีฟไม่มีไฟฟ้า
ความตึงของเทปพันสายไฟ คลัตช์ฮิสเทรีซิส 3NM
พลังการรับ เซอร์โวมอเตอร์ขนาด 1.3KW เมื่อข้อกำหนดเส้นผ่านศูนย์กลางลวดเพิ่มขึ้น ล้อ Take-up จะเพิ่มขึ้นหรือเปลี่ยนเป็น Take-up ของหนอนผีเสื้อ และกำลังก็เพิ่มขึ้นด้วย
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.75KW
พลังการรับ มอเตอร์เกียร์ 0.75KW
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด
แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 2% ความทนทานต่อแรงดึง:± 5%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล ความตึง เส้นผ่านศูนย์กลางภายนอก ระยะพิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ สามารถจัดเก็บไว้ใน PLC ได้
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของการห่อ/การจ่ายเงิน/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกเก็บไว้ใน PLC
การป้องกันความปลอดภัย ปฏิบัติตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งตัวเครื่องมีแรงสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

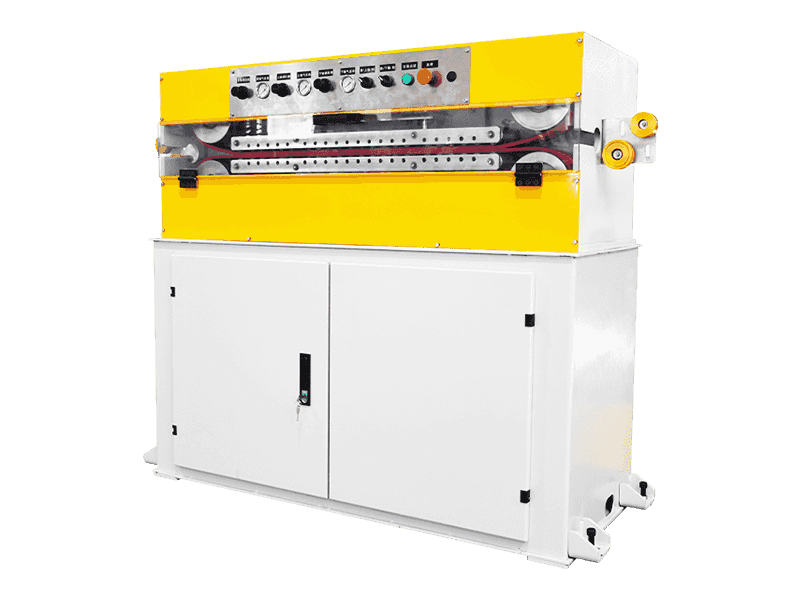

ความตึงเครียดที่มั่นคง: โรเตอร์ฮิสเทรีซีสจะตัดสนามแม่เหล็กเพื่อสร้างแรงตึงโดยไม่มีแรงเสียดทานทางกล มีฟังก์ชันล้างสนามแม่เหล็กอัตโนมัติและพัดลมระบายความร้อนเพื่อให้มั่นใจถึงแรงตึงที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและแต่ละเฟรมที่หมุนจะใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงคาร์บอน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ - ลูกกลิ้งนำเทป มีอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล สามารถแก้ไขปัญหาและบำรุงรักษาได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลอย่างรวดเร็ว
