เครื่องติดเทปลวดชนิดแรงดึง Hysteresis

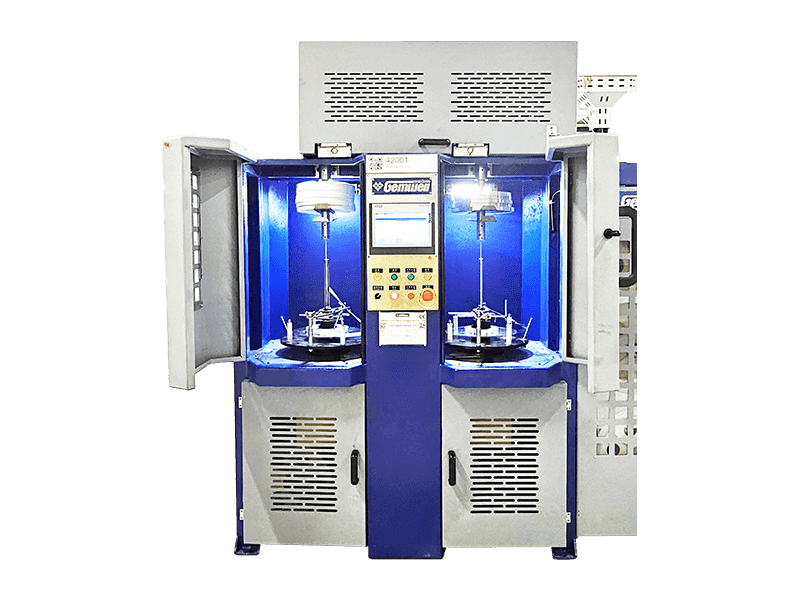

เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับสายไฟความถี่สูง

สายเคเบิลความถี่สูงส่วนใหญ่จะใช้เพื่อส่งสัญญาณข้อมูล ความถี่ในการส่งโดยทั่วไปจะสูงกว่า 400M โดยทั่วไปจะใช้ในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เช่น HDMI, USB, DVI และสายเคเบิลอื่นๆ เพื่อลดการรบกวน โดยทั่วไปสายเคเบิลความถี่สูงจะใช้ชีลด์เพื่อล้อมรอบตัวนำและสายไฟหลักเพื่อป้องกันไม่ให้ได้รับผลกระทบจากสนามแม่เหล็กไฟฟ้าภายนอกและสัญญาณรบกวน นอกจากนี้ยังป้องกันสนามแม่เหล็กไฟฟ้าและสัญญาณรบกวนไม่ให้แพร่กระจายออกไปด้านนอก สายไฟหลักที่หุ้มฉนวนสองเส้นและสายกราวด์ถูกรวบรวมเข้าด้วยกันผ่านเครื่องพัน และในขณะเดียวกัน มีการใช้ชั้นของเทปอลูมิเนียมฟอยล์และชั้นของเทปโพลีเอสเตอร์ Mylar ที่มีกาวในตัวเพื่อพันรอบและทำให้โครงสร้างลวดแกนที่พันมีความมั่นคง สิ่งสำคัญคือต้องรักษาคุณลักษณะของสายไฟ เช่น อิมพีแดนซ์ ผลต่างการหน่วงเวลา การลดทอน และพารามิเตอร์อื่นๆ ให้คงที่ เครื่องพันฟิล์มที่มีสมรรถนะเป็นที่ต้องการไม่เพียงแต่สามารถผลิตสายส่งความเร็วสูงที่มีระดับความถี่ที่สูงกว่าเท่านั้น แต่ยังให้ผลผลิตที่สูงขึ้นอีกด้วย ซึ่งจะเป็นการกำหนดตำแหน่งทางการตลาดและความสามารถในการแข่งขันในตลาดของผู้ผลิตลวด ในช่วงแรกของการก่อตั้งโรงงาน GEMWELL มุ่งเน้นไปที่เทคโนโลยีการพันลวดความถี่สูง และคิดค้นเครื่องห่อด้วยแรงตึงฮิสเทรีซิส CNC อิสระ ซึ่งได้รับความคิดเห็นจากลูกค้าเป็นอย่างดี เครื่องติดเทปชนิดแรงดึง Gemwell Hysteresis สำหรับลวดความถี่สูงเป็นตัวเลือกคุณภาพสูงสำหรับกระบวนการพันลวดความถี่สูง การกำหนดค่าต่อไปนี้เป็นการกำหนดค่าทั่วไปของหัวห่อสองหัว ผู้ใช้สามารถปรับการกำหนดค่าตามกระบวนการผลิตสายเคเบิลต่างๆ เพิ่มหรือลดจำนวนหัวห่อได้ ตามข้อกำหนดเส้นผ่านศูนย์กลางลวดที่แตกต่างกัน ข้อมูลจำเพาะและประเภทของเครื่อง Take-up, pay-off และ capstan ยังสามารถปรับแต่งและเปลี่ยนแปลงได้

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：ไม่มีผลิตภัณฑ์ก่อนหน้า
ต่อไป：เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวด Litz
Product Details

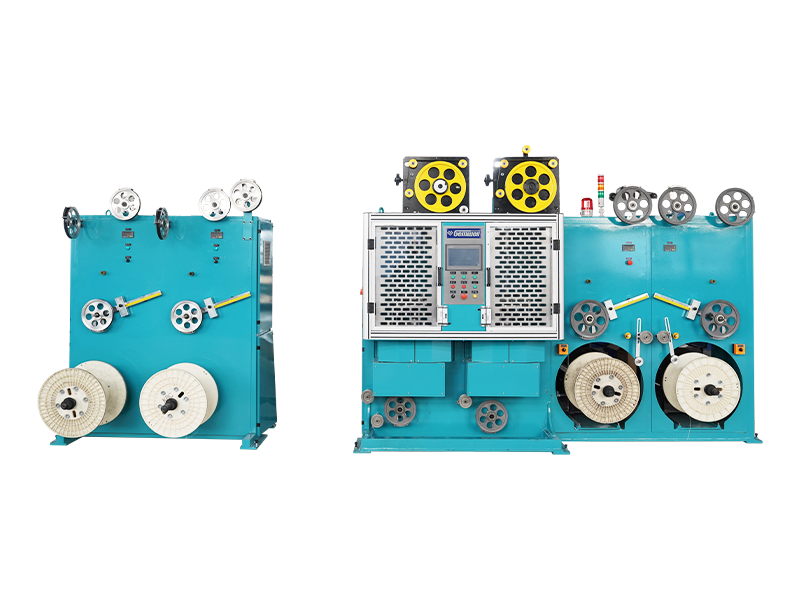

ส่วนประกอบ

แท่นจ่ายลวด Ø500 2 ยูนิต
Ø300 ผลตอบแทนของขดลวดทองแดงยืน 2 ยูนิต
เครื่องพันลวดความถี่สูงชนิดแรงดึงฮิสเทรีซิส 1 1 เครื่อง
เครื่องห่อลวดความถี่สูงชนิดแรงดึงฮิสเทรีซิส 2 1 เครื่อง
เตายืดไสลด์ 1 เครื่อง
กว้านสายพานแบบล้อ Ø300 1 อัน
เครื่องหยิบขึ้นแบบเพลา Ø500 จำนวน 1 เครื่อง
เครื่องพิมพ์อิงค์เจ็ท 1 เครื่อง
ระบบควบคุม 1 เครื่อง

ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องพันลวดความถี่สูงชนิดแรงดึงฮิสเทรีซีสแนวตั้งหรือแนวนอน
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับ HDMI, USB และการพันสายสัญญาณเคเบิลความถี่สูงอื่น ๆ นอกจากนี้ยังสามารถนำไปใช้กับความต้องการอื่น ๆ ในการพันสายป้องกันและเทปพันสายไฟ
วัสดุที่ใช้บังคับ อัล, MYLAR, ฟอยล์ทองแดง, PTFE ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ ช่วงที่เหมาะสมที่สุด:Ø0.4-1.5มม
ข้อมูลจำเพาะของผลิตภัณฑ์ ช่วงที่เหมาะสม: Ø0.5*1.0-1.6*3.2 มม
ความเร็วสูงสุด MAX2200RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของสายไฟ
ช่วงความเร็วของสายไฟ 1-25ม./นาที
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ม้วนเทป:Ø300
ความกว้างของเทป 5-20มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป 50.8/76 สากล
สนามห่อ 3-30 มม. การตั้งค่าโปรแกรม
ช่วงความตึงเครียด 3N-30N/300g-3000g
กำลังมอเตอร์หลัก ตัวควบคุมการเคลื่อนที่เซอร์โว 3KW
กำลังอัดเทป การจ่ายเทปแบบพาสซีฟไม่มีไฟฟ้า
ความตึงของเทปพันสายไฟ คลัตช์ฮิสเทรีซิส 1NM
พลังการรับ เซอร์โวมอเตอร์ 0.4KW
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.4KW
พลังการรับ มอเตอร์เกียร์ 0.4KW
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด
แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 2% ความทนทานต่อแรงดึง:± 5%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล แรงดึง ทำให้สามารถจัดเก็บอุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ ลงใน PLC
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของการห่อ/การจ่ายเงิน/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกเก็บไว้ใน PLC
การป้องกันความปลอดภัย เป็นไปตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งเครื่องมีแรงสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

ความตึงเครียดที่มั่นคง: โรเตอร์ฮิสเทรีซีสจะตัดสนามแม่เหล็กเพื่อสร้างแรงตึงโดยไม่มีแรงเสียดทานทางกล มีฟังก์ชันล้างสนามแม่เหล็กอัตโนมัติและพัดลมระบายความร้อนเพื่อให้มั่นใจถึงแรงตึงที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและเฟรมที่หมุนแต่ละอันใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงคาร์บอน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ - ลูกกลิ้งนำเทป มีอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล สามารถแก้ไขปัญหาและบำรุงรักษาได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลอย่างรวดเร็ว
