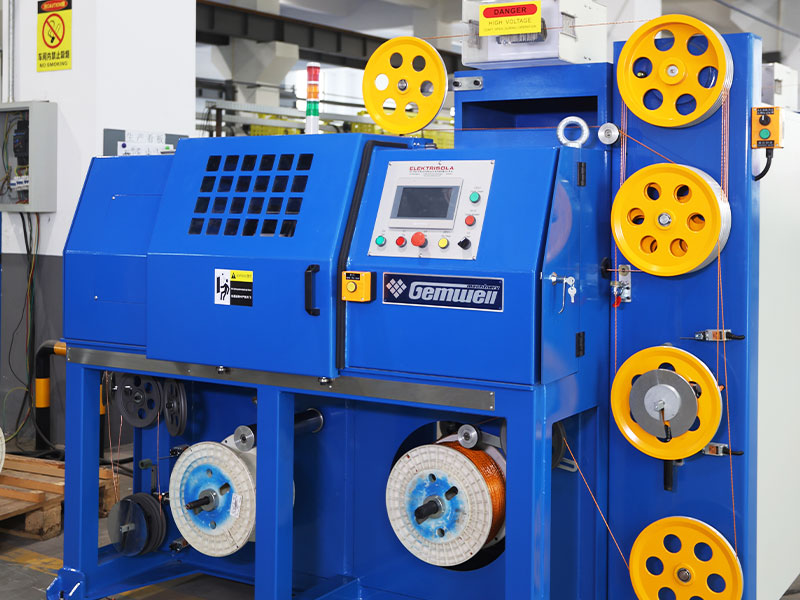

เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวด Litz

คำว่า "Litz" มาจากภาษาเยอรมัน "Litzendraht" ลวด Litz ความถี่สูงทำจากสายไฟเดี่ยวที่มีฉนวนร่วมกันหลายเส้น มีความยืดหยุ่นที่ดีและทำงานที่ความถี่ระหว่าง 10kHz ถึง 5MHz การใช้งานทั่วไป ได้แก่: EV (ยานยนต์ไฟฟ้า), OBC (เครื่องชาร์จในตัว), ตัวแปลง DC/DC, SMPS (แหล่งจ่ายไฟแบบสวิตชิ่ง), การชาร์จแบบไร้สาย, เสาชาร์จ, หม้อแปลง, ตัวแปลงความถี่, มอเตอร์, อุปกรณ์สื่อสารและไอที, อุปกรณ์อัลตราโซนิก, อุปกรณ์โซนาร์, อุปกรณ์วิทยุ, การทำความร้อนแบบเหนี่ยวนำ ฯลฯ ความถี่สูงจะทำให้เกิดการสูญเสียกระแสไหลวน ซึ่งเพิ่มขึ้นเมื่อความถี่ปัจจุบันเพิ่มขึ้น สาเหตุของการสูญเสียเหล่านี้คือผลกระทบที่ผิวหนังและความใกล้ชิด ซึ่งสามารถแก้ไขได้โดยใช้โครงสร้างที่บิดเบี้ยวของสาย Litz ความถี่สูง ด้วยการเพิ่มฉนวนเพิ่มเติมโดยการหุ้มลวด Litz ด้วยฟิล์มฉนวน จึงเหมาะสำหรับการใช้งานที่ต้องการแรงดันไฟฟ้าพังทลายสูง และสามารถทนต่อการโค้งงอและความเค้นเชิงกลสูง ด้วยการเลือกส่วนผสมที่เหมาะสมของวัสดุบรรจุภัณฑ์ฟิล์ม ปริมาณ และอัตราส่วนการทับซ้อนกัน ชั้นการพันของเทปฉนวนลวด Litz จะซ้อนทับกันเพื่อให้ได้ความหนาของฉนวนที่เหมาะสม ซึ่งจะช่วยปรับปรุงความแข็งแรงของไดอิเล็กทริก แรงดันพังทลาย ความต้านทานความร้อน และความยืดหยุ่น เพื่อป้องกันไม่ให้ฟิล์มหลุดออกระหว่างหรือหลังกระบวนการผลิต ยังสามารถใช้วัสดุฟิล์มที่มีกาวในตัวเพื่อพันแกนลวดเพื่อให้เป็นไปตามระยะห่างตามผิวฉนวนที่ระบุ นับตั้งแต่ก่อตั้งเมื่อ 20 ปีที่แล้ว GEMWELL ได้จัดหาสายการผลิตเครื่องห่อมากกว่า 100 ชุดให้กับผู้ผลิตลวดลิทซ์ที่มีชื่อเสียงระดับโลกในเยอรมนี ลวดลิทซ์มาจากเครื่องพันลวด GEMWELL และ GEMWELL คือผู้นำในการพันลวดลิทซ์ การกำหนดค่าต่อไปนี้ของเครื่องติดเทปประเภทแรงดึง Hysteresis สำหรับลวด Litz เป็นโครงร่างทั่วไปของหัวห่อสองหัว ผู้ใช้สามารถเพิ่มหรือลดจำนวนหัวห่อตามกระบวนการผลิตสายเคเบิลต่างๆ นอกจากนี้ ยังสามารถปรับแต่งและเปลี่ยนแปลงข้อมูลจำเพาะและประเภทของเครื่อง Take-up, Pay-off และ Capstan ได้อีกด้วย ทั้งนี้ขึ้นอยู่กับข้อกำหนดเส้นผ่านศูนย์กลางของเส้นลวด

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับสายไฟความถี่สูง
ต่อไป：เครื่องติดเทปชนิดแรงดึง Hysteresis สำหรับลวดไมกา
Product Details

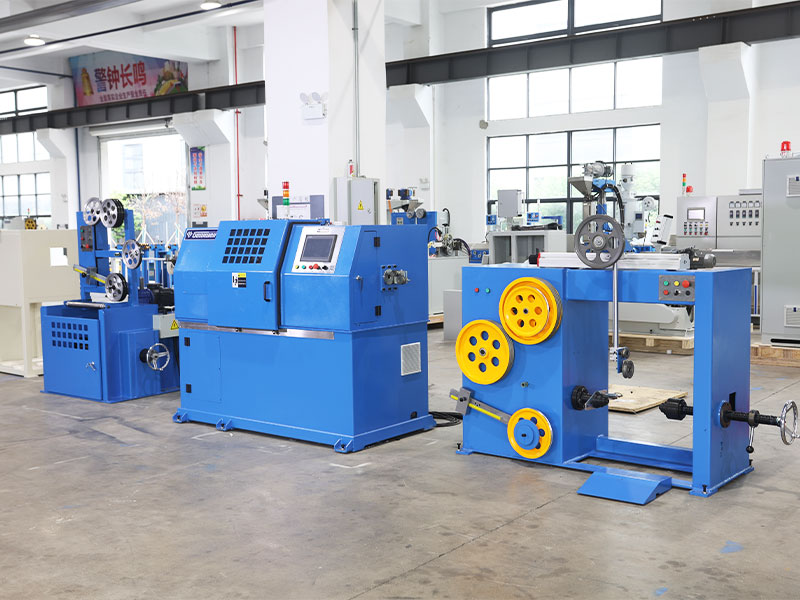

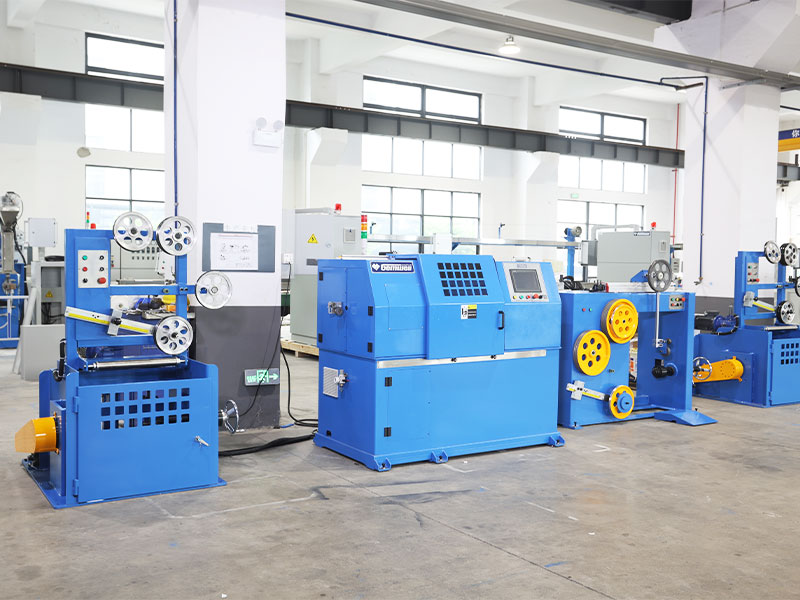

ส่วนประกอบ

แท่นจ่ายไฟ Ø400 จำนวน 1 เครื่อง
แรงดึงยืน 1 หน่วย
เครื่องห่อเทปไมกาชนิดตึงฮิสเทรีซิส หัวเทป 1 1 ยูนิต
เครื่องห่อเทปไมก้าชนิดตึงเครียด Hysteresis หัวเทป 2 1 ยูนิต
Ø300 ฝาครอบล้อคู่ 1 อัน
ขาตั้งแรงดึง 1 ยูนิต

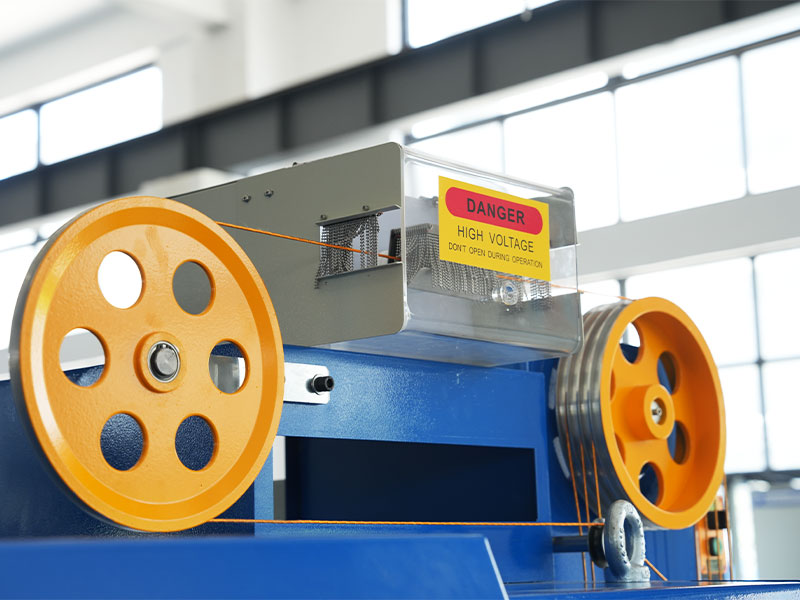

เครื่องทดสอบประกายไฟ 1 เครื่อง
เครื่องหยิบขึ้นแบบเพลา Ø400 1 เครื่อง
ระบบควบคุม 1 เครื่อง


ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องห่อลวดลิทซ์ชนิดแรงดึงฮิสเทรีซีสแนวตั้งหรือแนวนอน
ประเภทสายไฟที่เหมาะสม เหมาะสำหรับลวดลิทซ์และเครื่องพันเทปพันสายไฟอื่นๆ
วัสดุที่ใช้บังคับ PI/SPI, PET/SPET, ปากกา/SPEN ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ แกนเดี่ยว: 0.040-0.700 มม., 0.2-3.0 มม. หลังจากการพันเกลียว เกินกว่าช่วงนี้จำเป็นต้องได้รับการออกแบบและกำหนดค่าแยกต่างหาก
ข้อมูลจำเพาะของผลิตภัณฑ์ Ø0.4-4.0มม. หลังจากการห่อ เกินกว่าช่วงนี้จะต้องได้รับการออกแบบและกำหนดค่าแยกต่างหาก
ความเร็วสูงสุด MAX2200RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของสายไฟ
ช่วงความเร็วของสายไฟ 5-50 ม./นาที ช่วงความเร็วจะแตกต่างกันไปตามประเภทสายไฟที่แตกต่างกัน
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ช่วงที่เหมาะสมที่สุด:Ø260*200
ความกว้างของเทป 5-20มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป โดยทั่วไป 50.8/76
สนามห่อ 3-30 มม. การตั้งค่าโปรแกรม
ช่วงความตึงเครียด 5N-50N/500g-5000g
กำลังมอเตอร์หลัก ตัวควบคุมการเคลื่อนที่เซอร์โว 3KW
กำลังอัดเทป การจ่ายเทปแบบพาสซีฟไม่มีไฟฟ้า
ความตึงของเทปพันสายไฟ คลัตช์ฮิสเทรีซิส 3NM
พลังการรับ เซอร์โวมอเตอร์ 0.4KW
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.4KW
พลังการรับ มอเตอร์เกียร์ 0.4KW
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด
แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 2% ความทนทานต่อแรงดึง:± 5%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล แรงดึง ทำให้สามารถจัดเก็บอุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ ลงใน PLC
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของการห่อ/การจ่ายเงิน/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกเก็บไว้ใน PLC
การป้องกันความปลอดภัย ปฏิบัติตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งเครื่องมีแรงสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

ความตึงเครียดที่มั่นคง: โรเตอร์ฮิสเทรีซีสจะตัดสนามแม่เหล็กเพื่อสร้างแรงตึงโดยไม่มีแรงเสียดทานทางกล มีฟังก์ชันล้างสนามแม่เหล็กอัตโนมัติและพัดลมระบายความร้อนเพื่อให้มั่นใจถึงแรงตึงที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและเฟรมที่หมุนแต่ละอันใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงถ่าน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ - ลูกกลิ้งนำเทป มีอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล สามารถแก้ไขปัญหาและบำรุงรักษาได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลอย่างรวดเร็ว
