เครื่องติดเทปลวดชนิดแอคทีฟของเซอร์โวสปิท

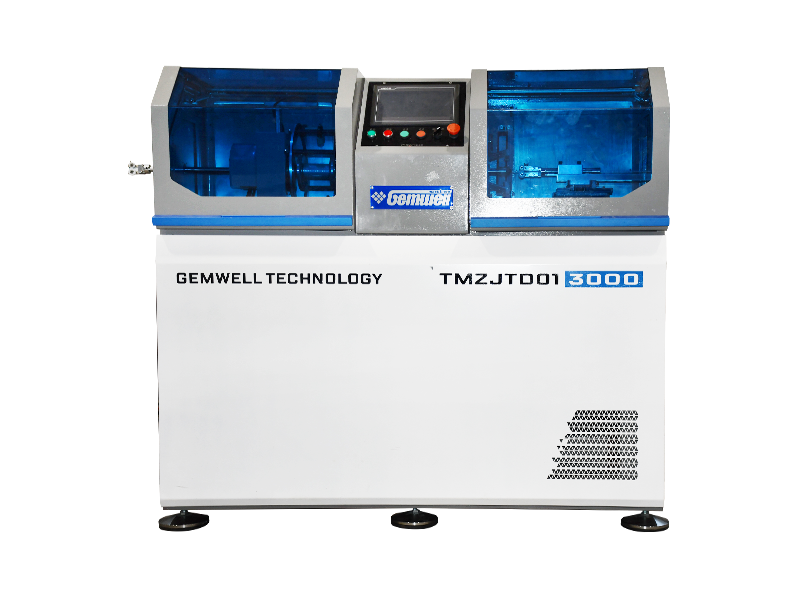

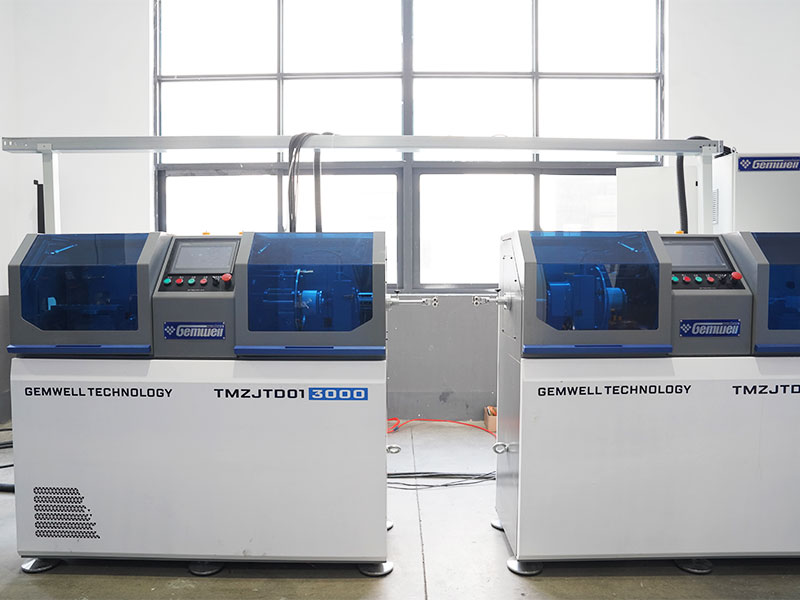

เครื่องติดเทปชนิดแอคทีฟของเซอร์โวสปิทสำหรับลวดละเอียดพิเศษ

สายไฟแบบละเอียดพิเศษถูกนำมาใช้ในด้านต่างๆ เช่น โทรศัพท์มือถือ แล็ปท็อป iPads การแพทย์ การทหาร การบินและอวกาศ สายไมโครโคแอกเชียล และอื่นๆ สายไฟที่มีข้อกำหนด AWG36 ขึ้นไปจะมีลักษณะของเส้นผ่านศูนย์กลางตัวนำขนาดเล็ก ความต้านทานแรงดึงต่ำ และความกว้างของวัสดุพันที่แคบ เมื่อดำเนินการผลิตการพันและการพันวัสดุเทปลงบนพื้นผิวด้านนอกของวัสดุตัวนำ กระบวนการพันต้องใช้แรงตึงในการพันที่ต่ำมาก ความเสถียรของระยะพิตช์ของเทป ความตึงของเทป ความตึงของแกนลวดมีส่วนอย่างมากต่อคุณสมบัติของความต้านทานของสายเคเบิล การลดทอน การสูญเสียการส่งคืน และดัชนีการทดสอบอื่นๆ เครื่องห่อที่มีประสิทธิภาพดีเยี่ยมไม่เพียงแต่สามารถผลิตลวด Ultra-Fine คุณภาพสูงเท่านั้น แต่ยังให้ผลตอบแทนการผลิตที่สูงขึ้นอีกด้วย ซึ่งจะเป็นการกำหนดตำแหน่งทางการตลาดและความสามารถในการแข่งขันในตลาดของผู้ผลิตลวด ตลอด 20 ปีที่ผ่านมา GEMWELL ทุ่มเทให้กับการวิจัยและนวัตกรรมของเครื่องห่อ ด้วยการปรับปรุงและอัปเกรดอย่างต่อเนื่อง เครื่องติดเทปประเภท Active Type ของ GEMWELL Servo Spit สำหรับลวดละเอียดพิเศษ ได้กลายเป็นตัวเลือกที่ดีกว่าสำหรับการแทนที่รุ่นและกระบวนการพันของเครื่องพันแบบเดิม การกำหนดค่าต่อไปนี้มีไว้สำหรับการตั้งค่ามาตรฐานของหัวเทปสองหัว ผู้ใช้สามารถเพิ่มหรือลดจำนวนหัวห่อตามกระบวนการผลิตสายเคเบิลต่างๆ ข้อมูลจำเพาะและประเภทของการรับเข้า การจ่ายออก และกว้านยังสามารถปรับแต่งและแก้ไขตามข้อกำหนดเส้นผ่านศูนย์กลางลวดที่แตกต่างกัน

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：ไม่มีผลิตภัณฑ์ก่อนหน้า
ต่อไป：เครื่องติดเทปชนิดแอคทีฟของเซอร์โวสปิตสำหรับสายสัญญาณคู่ขนาน
Product Details

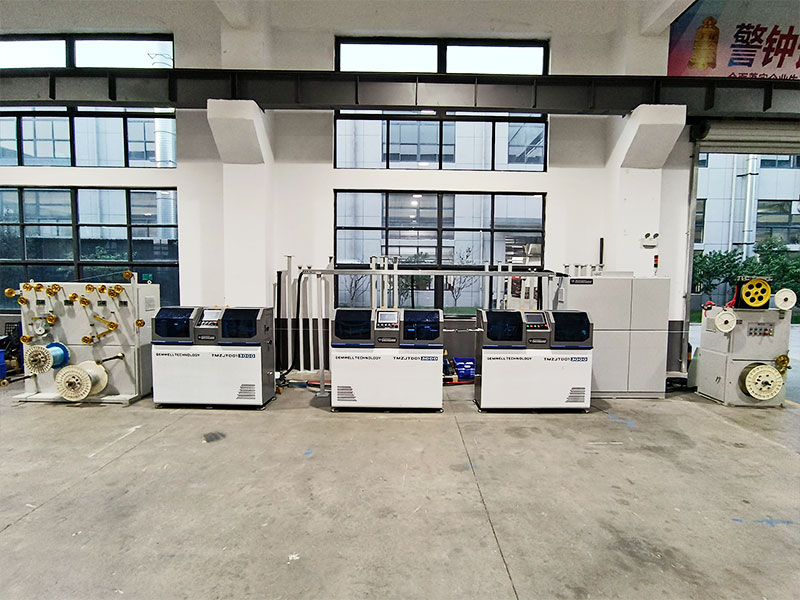

ส่วนประกอบ

แท่นจ่ายไฟ Ø300 1 ยูนิต
ขาตั้งแรงดึง 1 ยูนิต

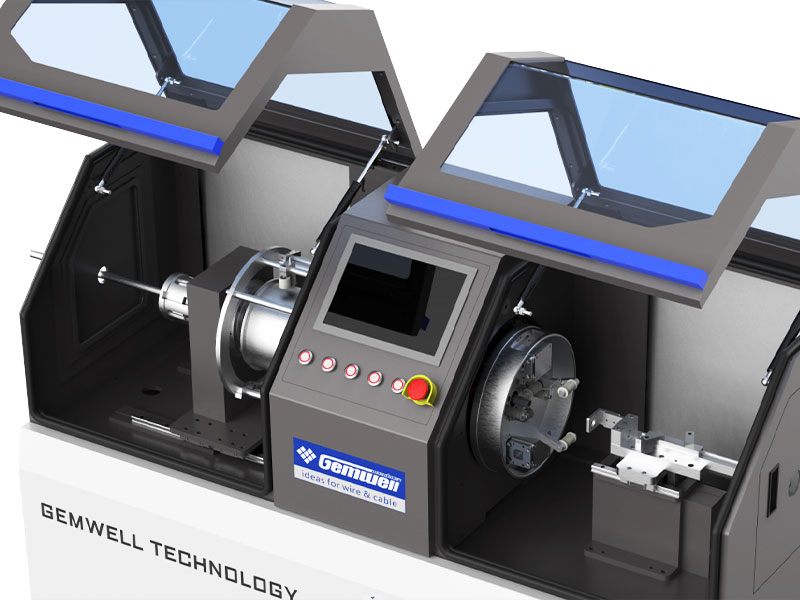

หัวเทปเครื่องพันฟิล์มแบบแอคทีฟชนิดถ่มน้ำลาย 1 1 เครื่อง
เกจวัดเส้นผ่านศูนย์กลาง
หัวเทปเครื่องพันฟิล์มแบบแอคทีฟชนิดถ่มน้ำลาย 2 1 เครื่อง
เกจวัดเส้นผ่านศูนย์กลาง
กว้านสายพานแบบล้อ Ø300 1 อัน
เครื่องทดสอบประกายไฟ
เครื่องหยิบขึ้นแบบเพลา Ø300 1 เครื่อง
ระบบควบคุม 1 เครื่อง


ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องห่อแบบแรงตึงคงที่แบบล้อคู่กว้านถ่มน้ำลาย/เครื่องห่อแบบแอคทีฟ (สิทธิบัตรเลขที่ CN114649118A)
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสายโคแอกเซียลละเอียด สายสัญญาณละเอียด ยังสามารถใช้สำหรับสายส่งความเร็วสูงแบบละเอียด สายควบคุม สายพิเศษ และเทปพันและพันสายไฟแบบกลมอื่นๆ
วัสดุที่ใช้บังคับ อัล, MYLAR, ฟอยล์ทองแดง, PTFE ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ ช่วงที่เหมาะสมที่สุด:Ø0.2-1.5มม
ข้อมูลจำเพาะของผลิตภัณฑ์ ช่วงที่เหมาะสมที่สุด:Ø0.3-2.0มม
ความเร็วสูงสุด MAX2500RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของสายไฟ
ช่วงความเร็วของสายไฟ 0.5-10 ม./นาที ช่วงความเร็วจะแตกต่างกันไปตามประเภทสายไฟที่แตกต่างกัน
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ช่วงที่เหมาะสมที่สุด:Ø100*100
ความกว้างของเทป 1.5-10มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป 30มม
สนามห่อ 0.5-10 มม. การตั้งค่าโปรแกรม
ช่วงความตึงเครียด 5N-50N/500g-5000g
กำลังมอเตอร์หลัก ตัวควบคุมการเคลื่อนที่เซอร์โว 3KW
กำลังอัดเทป เซอร์โวมอเตอร์ 0.2KW
ความตึงของเทปพันสายไฟ เซอร์โวมอเตอร์ 1.8KW
พลังการรับ รถไถติดเทป 400 ล้อ มอเตอร์เกียร์เซอร์โว 0.4KW
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.4KW
พลังการรับ เซอร์โวมอเตอร์ 0.4KW
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด
แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 1% ความทนทานต่อแรงดึง:± 1%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล ความตึง เส้นผ่านศูนย์กลางภายนอก ระยะพิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ สามารถจัดเก็บไว้ใน PLC ได้
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของการห่อ/การจ่ายเงิน/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกเก็บไว้ใน PLC
การป้องกันความปลอดภัย เป็นไปตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งเครื่องมีแรงสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

ความตึงเครียดที่มั่นคง: ลูกกลิ้งกว้านสองล้อใช้เพื่อดึงแถบออกจากใบมีดพวงด้วยความเร็วสม่ำเสมอเพื่อขจัดการเปลี่ยนแปลงความตึงที่เกิดจากการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางภายนอกของถาดเทป ความตึงในการพันทำได้โดยการควบคุมเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลที่ทำเสร็จแล้ว กล่าวคือ ยิ่งมีความตึงมากขึ้น เส้นผ่านศูนย์กลางภายนอกก็จะยิ่งเล็กลง ยิ่งแรงดึงน้อยลง เส้นผ่านศูนย์กลางภายนอกก็จะยิ่งมากขึ้นเท่านั้น หลังจากลูกกลิ้งกว้านสองล้อ เทปจะผ่านลูกกลิ้งกิลด์สองตัวซึ่งอยู่ใกล้กับแกนกลางของการหมุนมากเพื่อพันบนลวดโดยตรง ดังนั้นปัจจัยที่มีอิทธิพลต่างๆ เช่น แรงเหวี่ยงและความต้านทานลมจึงสามารถกำจัดออกไปได้ ส่งผลให้เกิดความตึงเครียดที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและเฟรมที่หมุนแต่ละอันใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงคาร์บอน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ - ลูกกลิ้งนำเทป มีอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล สามารถแก้ไขปัญหาและบำรุงรักษาได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลอย่างรวดเร็ว
