เครื่องติดเทปชนิดแอคทีฟของเซอร์โวสปิตสำหรับสายสัญญาณคู่ขนาน Manufacturers

กลับรายการ
เครื่องติดเทปลวดชนิดแอคทีฟของเซอร์โวสปิท

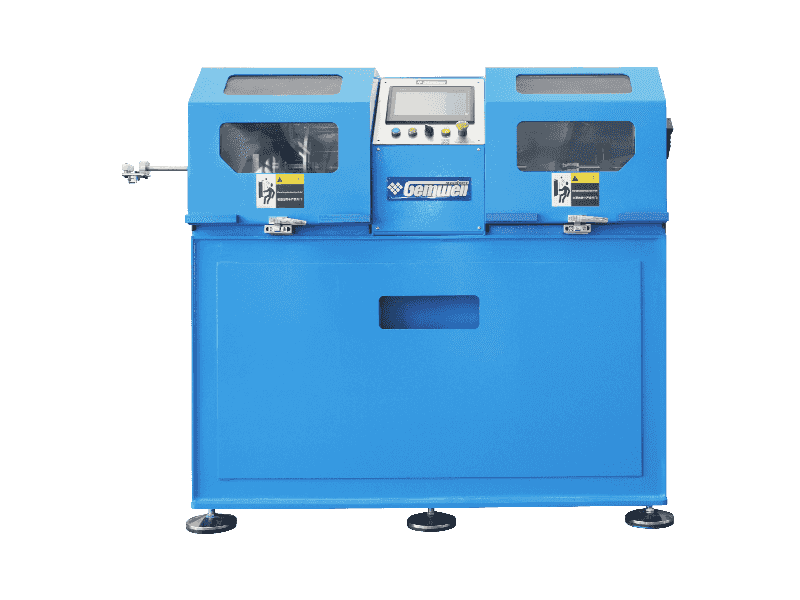

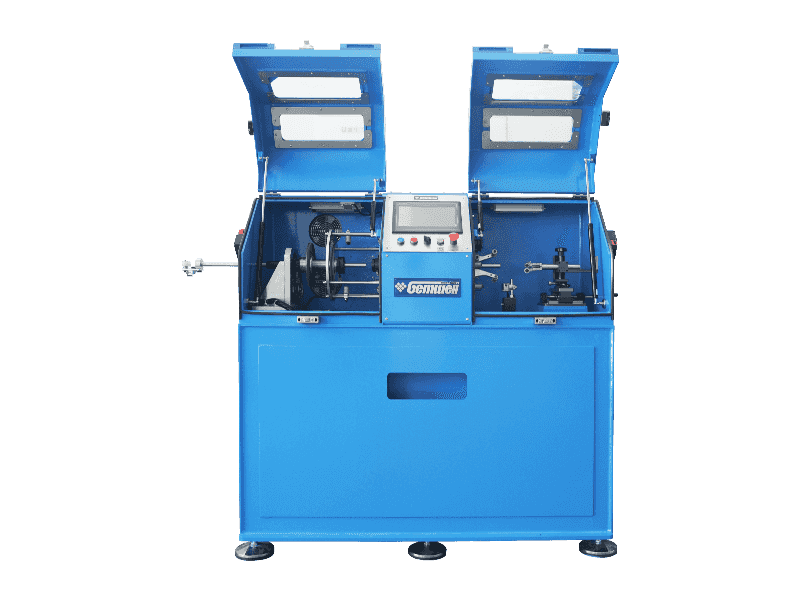

เครื่องติดเทปชนิดแอคทีฟของเซอร์โวสปิตสำหรับสายสัญญาณคู่ขนาน

ด้วยความนิยมของ 5G, Internet of Things, AI, อุปกรณ์มือถือพลังงานใหม่, VR/AR, ศูนย์ข้อมูล ฯลฯ ความต้องการสายเคเบิลส่งสัญญาณความเร็วสูงจึงเติบโตอย่างรวดเร็ว ถือเป็นการประกาศการมาถึงของยุคใหม่ของเศรษฐกิจดิจิทัล ด้วยเหตุนี้ จึงมีการเพิ่มขึ้นอย่างมากในการสร้างศูนย์ข้อมูลขนาดใหญ่ และความต้องการพอร์ตอีเทอร์เน็ตแบนด์วิธสูงจากผู้จำหน่ายระบบคลาวด์ เช่น 100GbE, 200GbE, 400GbE และแม้แต่ 800GbE ในอนาคต อำนวยความสะดวกในการส่งข้อมูลระหว่างสวิตช์เครือข่ายและอุปกรณ์เครือข่ายอื่นๆ (เช่น เซิร์ฟเวอร์หรือตัวแปลงสื่อ) ด้วยพอร์ตอีเธอร์เน็ตแบนด์วิธสูง ตัวเชื่อมต่อสายเคเบิลเช่น SAS, Mini-SAS, SFP, SFP , SFP28 และ QSFP ได้เกิดขึ้น Center Rotary Wrapping เป็นขั้นตอนสำคัญในกระบวนการผลิตสายไฟสำหรับสายส่งข้อมูลตัวเชื่อมต่อพอร์ต Ethernet วัสดุพันจะถูกพันรอบแกนลวดหุ้มฉนวนสองเส้นและสายกราวด์ในโครงสร้างขนานกันด้วยเครื่องติดเทปที่ทำงานด้วยความเร็วสูง ความเสถียรของกระบวนการพันจะส่งผลโดยตรงต่ออิมพีแดนซ์ การลดทอน การสูญเสียการคืนตัว ครอสทอล์ค และตัวบ่งชี้อื่นๆ ของผลิตภัณฑ์เคเบิลขั้นสุดท้าย เครื่องพันสายไฟประสิทธิภาพสูงไม่เพียงแต่ช่วยให้สามารถผลิตสายเคเบิลส่งความเร็วสูงเกรดความถี่สูงเท่านั้น แต่ยังช่วยเพิ่มผลผลิตอีกด้วย จึงกำหนดตำแหน่งทางการตลาดและความสามารถในการแข่งขันของผู้ผลิตสายเคเบิล ตลอด 20 ปีที่ผ่านมา GEMWELL ทุ่มเทให้กับการวิจัยและนวัตกรรมของเครื่องห่อ ด้วยการปรับปรุงและอัพเกรดอย่างต่อเนื่อง เครื่องเทปประเภทแอคทีฟ GEMWELL Servo Spit สำหรับสายสัญญาณคู่ขนาน ได้กลายเป็นตัวเลือกที่ดีกว่าสำหรับกระบวนการห่อของบริษัทชั้นนำหลายแห่งในด้านสายเคเบิลส่งสัญญาณความเร็วสูง การกำหนดค่าต่อไปนี้มีไว้สำหรับการตั้งค่ามาตรฐานที่มีหัวเทปสามหัว ผู้ใช้สามารถเพิ่มหรือลดจำนวนหัวเทปตามกระบวนการที่แตกต่างกันได้ ข้อมูลจำเพาะและประเภทของการรับเข้า การจ่ายออก และกว้านยังสามารถปรับแต่งได้ตามข้อกำหนดเส้นผ่านศูนย์กลาง

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องติดเทปชนิดแอคทีฟของเซอร์โวสปิทสำหรับลวดละเอียดพิเศษ
ต่อไป：ไม่มีผลิตภัณฑ์ถัดไป
Product Details

ส่วนประกอบ

แท่นจ่ายสายไฟแกนหลัก Ø500 2 ยูนิต
แท่นจ่ายสายไฟทองแดง Ø300 2 ยูนิต
หัวเทปเครื่องพันฟิล์มแบบแอคทีฟชนิดถ่มน้ำลาย 1 1 เครื่อง
เครื่องห่อตามยาว 1 เครื่อง
หัวเทปเครื่องพันฟิล์มแบบแอคทีฟชนิดถ่มน้ำลาย 2 1 เครื่อง
หัวเทปเครื่องพันฟิล์มแบบแอคทีฟชนิดถ่มน้ำลาย 3 1 เครื่อง
เตายืดไสลด์ 1 เครื่อง
ท่อระบายความร้อนแบบบังคับด้วยลม    1 ยูนิต
กว้านสายพานชนิดล้อกำลัง Ø400 1 อัน
เครื่องหยิบขึ้นแบบเพลาขับเคลื่อน Ø500 1 เครื่อง
เส้นผ่านศูนย์กลาง 1 ยูนิต
เครื่องพิมพ์อิงค์เจ็ท 1 เครื่อง
ระบบควบคุม 1 เครื่อง


ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องห่อแบบแรงตึงคงที่แบบล้อคู่กว้านถ่มน้ำลาย/เครื่องห่อแบบแอคทีฟ (สิทธิบัตรเลขที่ CN114649118A)
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสายส่งสัญญาณคู่ขนานความเร็วสูง MINI-SAS, QSFP รวมถึงสายข้อมูล สายควบคุม สายเคเบิลพิเศษ และการพันสายไฟอื่นๆ
วัสดุที่ใช้บังคับ อัล, MYLAR, ฟอยล์ทองแดง, PTFE ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ ช่วงที่เหมาะสม:Ø0.2-1.5มม
ข้อมูลจำเพาะของผลิตภัณฑ์ ช่วงที่เหมาะสม:Ø0.25*0.50-1.6*3.0มม
ความเร็วสูงสุด MAX3500RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามความต้องการของสายไฟ
ช่วงความเร็วของสายไฟ 1-25 ม./นาที ช่วงความเร็วจะแตกต่างกันไปตามประเภทของสายไฟ
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ช่วงที่เหมาะสมที่สุด:Ø180*100
ความกว้างของเทป 1.5-15มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป 30/50.8/76 สากล
สนามห่อ 2-30 มม. การตั้งค่าโปรแกรม
ช่วงความตึงเครียด 1N-30N/100g-3000g
กำลังมอเตอร์หลัก มอเตอร์เซอร์โวโมชั่น 4.4KW
กำลังอัดเทป เซอร์โวมอเตอร์ 0.2KW
ความตึงของเทปพันสายไฟ เซอร์โวมอเตอร์ 1.8KW
พลังการรับ มอเตอร์เซอร์โวเกียร์ 0.4KW
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.4KW
พลังการรับ เซอร์โวมอเตอร์ 0.4KW
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด

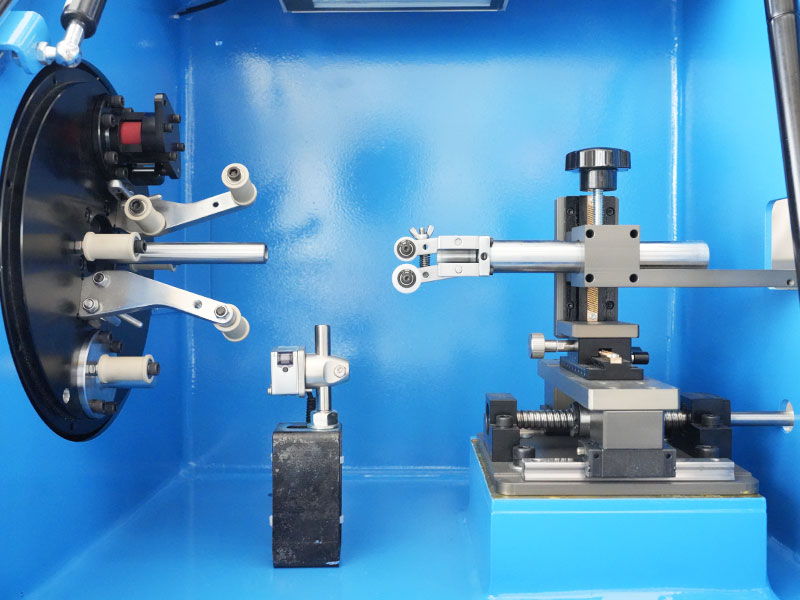

แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 1% ความทนทานต่อแรงดึง:± 1%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล ความตึง เส้นผ่านศูนย์กลางภายนอก ระยะพิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ สามารถจัดเก็บไว้ใน PLC ได้
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของเทปพันสายไฟ/การจ่ายออก/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกจัดเก็บไว้ใน PLC

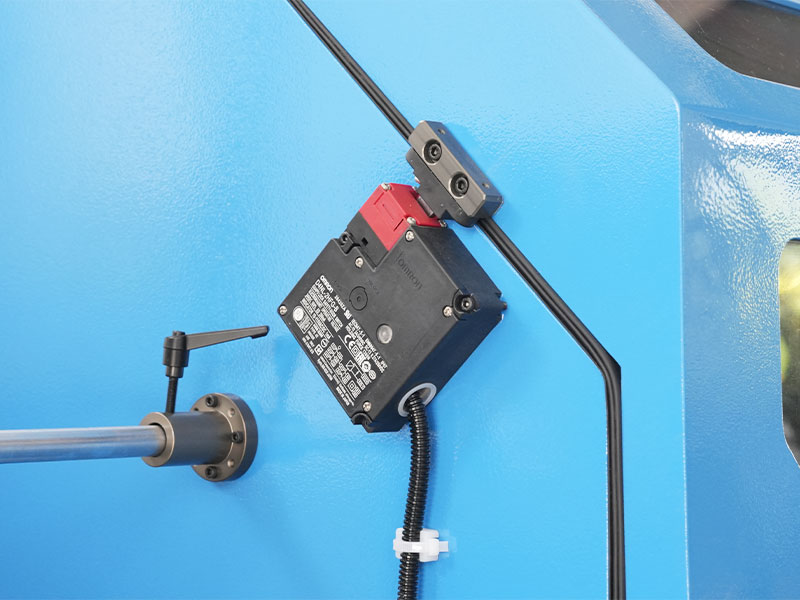

การป้องกันความปลอดภัย ปฏิบัติตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งเครื่องจะมีการสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

ความตึงเครียดที่มั่นคง: ลูกกลิ้งกว้านสองล้อใช้เพื่อดึงแถบออกจากใบมีดพวงด้วยความเร็วสม่ำเสมอเพื่อขจัดการเปลี่ยนแปลงความตึงที่เกิดจากการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางภายนอกของถาดเทป ความตึงในการพันทำได้โดยการควบคุมเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลที่ทำเสร็จแล้ว กล่าวคือ ยิ่งมีความตึงมากขึ้น เส้นผ่านศูนย์กลางภายนอกก็จะยิ่งเล็กลง ยิ่งแรงดึงน้อยลง เส้นผ่านศูนย์กลางภายนอกก็จะยิ่งมากขึ้นเท่านั้น หลังจากลูกกลิ้งกว้านสองล้อ เทปจะผ่านลูกกลิ้งกิลด์สองตัวซึ่งอยู่ใกล้กับแกนกลางของการหมุนมากเพื่อพันเข้ากับลวดโดยตรง ดังนั้นปัจจัยที่มีอิทธิพลต่างๆ เช่น แรงเหวี่ยงและความต้านทานลมจึงสามารถกำจัดออกไปได้ ส่งผลให้เกิดความตึงเครียดที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและแต่ละเฟรมที่หมุนจะใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงคาร์บอน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอเป็นประจำ - ลูกกลิ้งนำเทป มีอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล สามารถแก้ไขปัญหาและบำรุงรักษาได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลอย่างรวดเร็ว

Related Products
  • 0

    เวลาก่อตั้ง

  • 0

    พื้นที่อาคาร (ตร.ม.)

  • 0

    จำนวนพนักงาน

  • 0+

    ทรัพย์สินทางปัญญา

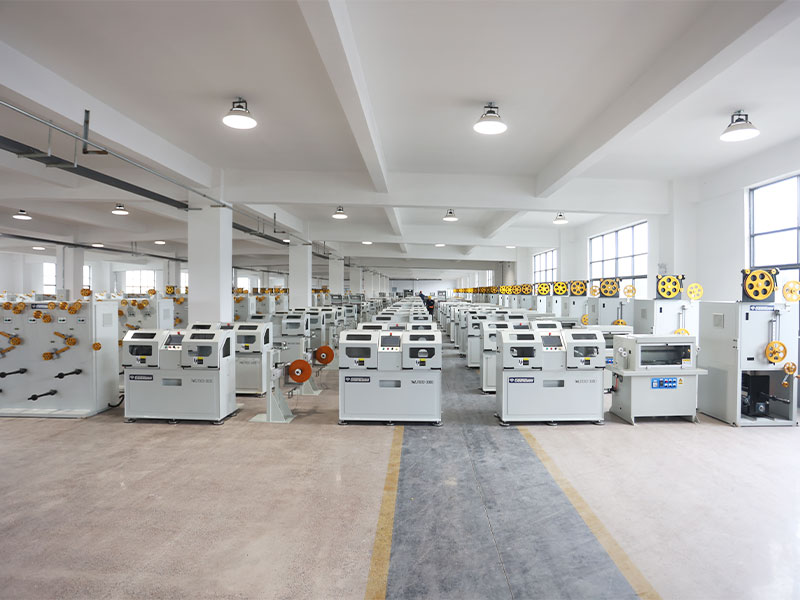

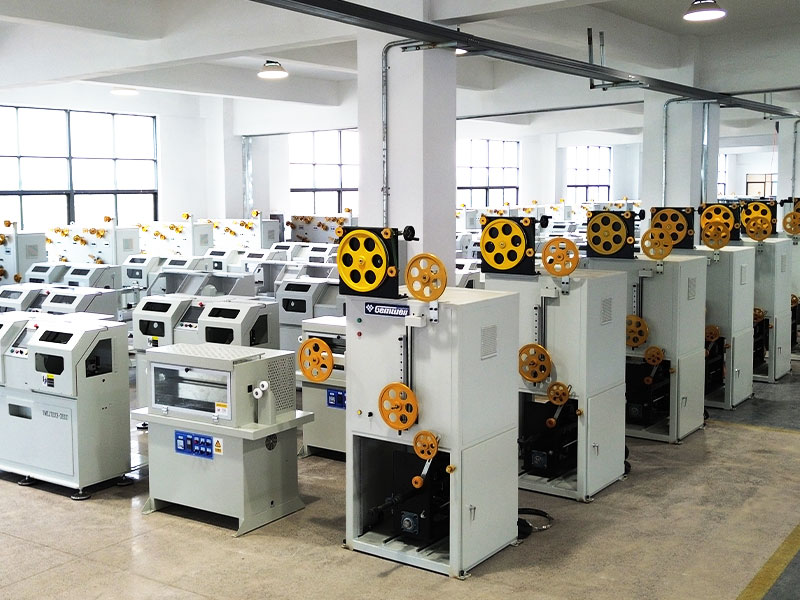

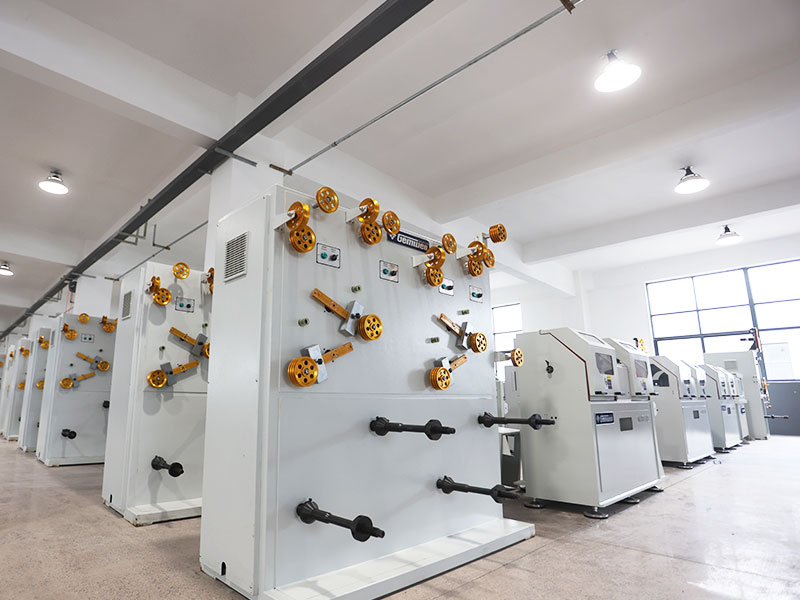

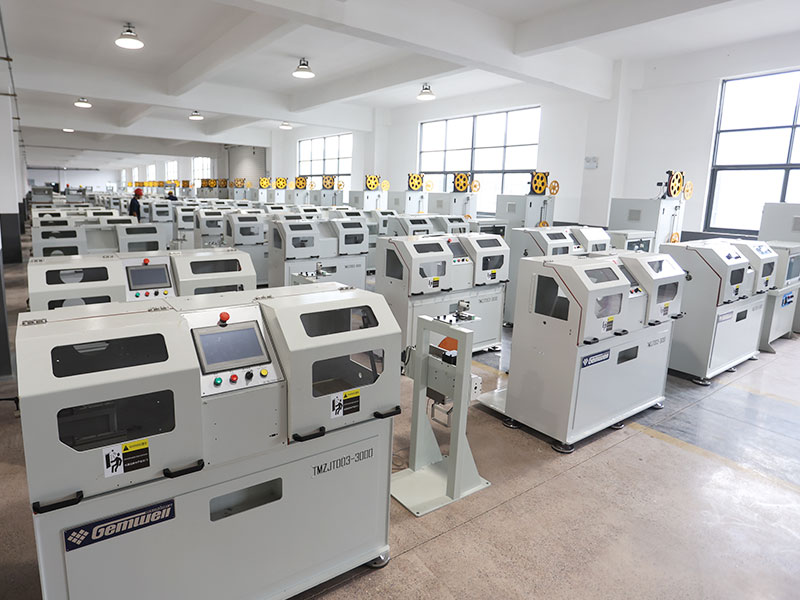

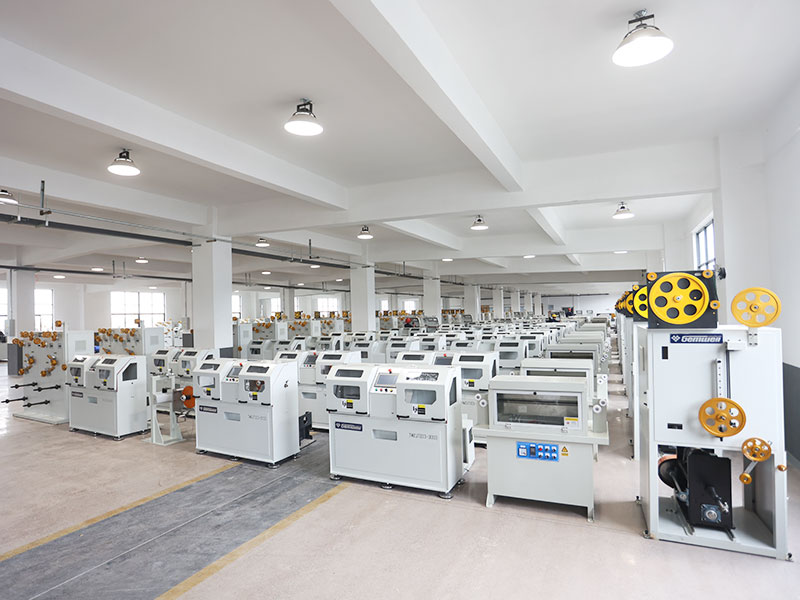

A Mature Factory You Can Count On
