เครื่องบิดคู่บิดหลังแบบรวมสำหรับสายเคเบิลเครือข่าย Manufacturers

กลับรายการ
เครื่องบิดคู่บิดกลับสำหรับสายเคเบิลเครือข่าย

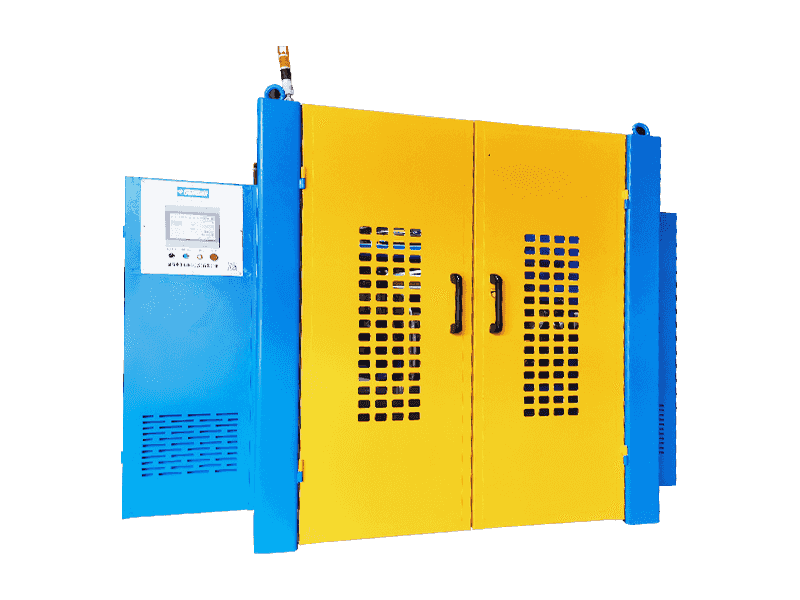

เครื่องบิดคู่บิดหลังแบบรวมสำหรับสายเคเบิลเครือข่าย

ในกระบวนการบิดคู่สายแกนกลาง ความแม่นยำของระยะพิทช์และความแน่นของสายคู่มีความสำคัญมาก ซึ่งมีผลกระทบอย่างมากต่อคุณสมบัติทางไฟฟ้าและทางกายภาพของสายเคเบิลสำเร็จรูป เครื่องจักรนี้ติดตั้งล้อกว้านอิสระไว้ภายในส่วนโค้งหมุนของชิ้นส่วนหลักที่บิดงอ กำลังมอเตอร์ของล้อกว้านจะถูกส่งจากด้านนอกของมุมโค้งไปยังด้านในผ่านระบบส่งกำลังทางกลในเพลาหลักที่กำลังหมุน เพื่อหลีกเลี่ยงปัจจัยที่ไม่น่าเชื่อถือซึ่งเกิดจากการส่งผ่านแบบแปรงคาร์บอนแบบดั้งเดิม นอกจากนี้ มอเตอร์กว้านและมอเตอร์หมุนมุมยังทำงานพร้อมกันผ่านการควบคุมอินเทอร์ล็อคไฟฟ้า ดังนั้นจึงบรรลุการควบคุมระยะพิทช์อิเล็กทรอนิกส์ที่มีความแม่นยำสูงแบบไม่มีขั้นตอน สามารถตั้งค่าระยะพิทช์การบิดได้ด้วยระบบดิจิทัลและจัดรูปแบบได้อย่างเสถียรและแม่นยำ นอกจากนี้ การจ่ายผลตอบแทนจากการบิดด้านหลังยังใช้โครงสร้างคันชักมุมหมุน ซึ่งเปลี่ยนการหมุนแบบพาสซีฟแบบดั้งเดิมและแรงตีเกลียวภายนอกให้เป็นการหมุนและการพันเกลียวของสายไฟหลักทั้งสองภายใต้การกระทำร่วมกันของการบิดด้านหลังและแรงบิด ความเค้นภายในของการบิดและความเค้นภายนอกของการบิดจะหักล้างกัน ดังนั้นความเค้นในการหมุนของผลิตภัณฑ์ที่บิดจากด้านในไปด้านนอกจะหักล้างกันจนเหลือศูนย์ หลังจากบิดเกลียวแล้ว สายแกนทั้งสองจะติดแน่นโดยไม่มีช่องว่าง และมีความตรงตามธรรมชาติและไม่มีแรงดีดกลับ การรักษาโครงสร้างทางกายภาพให้มีเสถียรภาพสามารถนำไปสู่ประสิทธิภาพทางไฟฟ้าที่เสถียร

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องบิดคู่บิดหลังแบบแยกส่วนสำหรับสายเคเบิลเครือข่าย
ต่อไป：ไม่มีผลิตภัณฑ์ถัดไป
Product Details

ส่วนประกอบ

Ø500 แท่นวางพอร์ทัลสองรีลแนวนอนบนและล่างแบบไม่มีเพลาจ่ายออก 2 ยูนิต
แท่นจ่ายผลตอบแทนแบบบิดกลับ 2 ยูนิต
Ø500 ทอร์นาโดคู่ความตึงคงที่ระยะพิทช์คู่ 1 ยูนิต
ระบบควบคุม 1 เครื่อง
อุปกรณ์เสริมต่อพ่วงสามารถปรับแต่งได้


ข้อมูลจำเพาะทางเทคนิค

โครงสร้างการจ่ายเงิน แนวนอนบนและล่างสองรีลแท่นวางพอร์ทัลแบบไม่มีเพลาการจ่ายออก, การควั่นคันธนูสองครั้งที่การบิดกลับแบบบิดเบี้ยว
โครงสร้างการรับเข้า แท่นวางพอร์ทัลแนวนอนรับเพลาแบบไร้เพลา, คันธนูคู่บิดคู่พิทช์

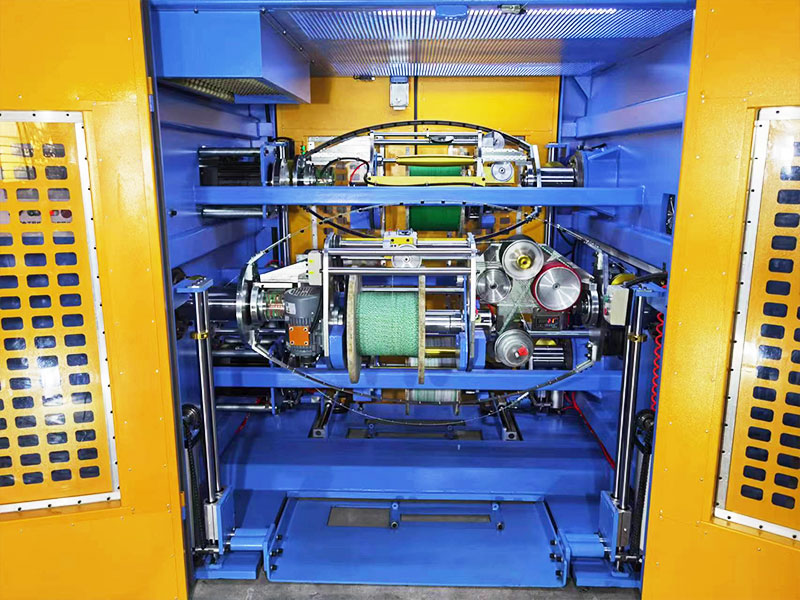

โครงสร้างเครื่องโดยรวม การจ่ายผลตอบแทนแบบบิดกลับและการดึงขึ้นแบบเกลียวจะถูกจัดเรียงแบบหลังต่อหลังพร้อมโครงสร้างแบบรวม ทั้งด้านจ่ายออกและรับขึ้นมีประตูสำหรับการจ่ายออกและการรับขึ้นของรอก
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสาย LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 และสายอื่นๆ รวมถึงสายส่งสัญญาณอื่นๆ ที่ต้องมีการทดสอบทางไฟฟ้าด้วย
ข้อกำหนดลวดแกน ช่วง: Ø0.6-2.0 มม. นอกเหนือจากช่วงนี้สามารถปรับแต่งได้
เส้นผ่านศูนย์กลางภายนอกของลวดตีเกลียว ช่วง: Ø1.2-4.0 มม. นอกเหนือจากช่วงนี้สามารถปรับแต่งได้
ลากตาย ขนาด OD แม่พิมพ์มาตรฐานคือ 25
วิธีบิดหลัง การบิดหรือการบิดก่อน การบิดหมายความว่าส่วนโค้งของเครื่องจ่ายผลตอบแทนและคู่บิดหมุนไปในทิศทางตรงกันข้าม การบิดล่วงหน้าหมายถึงทิศทางการหมุนเดียวกันของเครื่องจ่ายเงินและการบิดคู่ และสามารถเลือกได้บนหน้าจอสัมผัส
อัตราส่วนการบิด/การบิดก่อน 0-120% ปรับได้อย่างต่อเนื่องและไม่มีขั้นตอน ตั้งค่าบนหน้าจอสัมผัส การควบคุมอัตโนมัติ PLC การติดตามความเร็วการบิด/การบิดกลับอัตโนมัติ
ทิศทางการควั่น เอส/แซด
ความเร็วในการหมุนเวียนการจ่ายออก ความเร็วการเริ่มต้นใช้งานจริงได้รับการตั้งค่าตามความต้องการของเกรดสายไฟที่แตกต่างกัน โดยมีค่าสูงสุด 2000 RPM/4000 TPM (ไม่มีโหลด)
ความเร็วในการหมุนรับ ความเร็วการเริ่มต้นใช้งานจริงได้รับการตั้งค่าตามความต้องการของเกรดสายไฟที่แตกต่างกัน โดยมีค่าสูงสุด 2000 RPM/4000 TPM (ไม่มีโหลด)
ช่วงความเร็วของสายไฟ สูตรคำนวณความเร็วของเส้น: ความเร็วของคันชัก x 2 x พิทช์ / 1000 = ม./นาที ขีดจำกัดความเร็วสูงสุดคือ 100 ม./นาที
ลวดบิดพิทช์ ช่วงที่เหมาะสมที่สุด: 5.0-50.0 มม. แม่นยำถึงทศนิยมหนึ่งตำแหน่ง พร้อมระดับที่ปรับได้อย่างต่อเนื่อง เลือกได้บนหน้าจอสัมผัส
ความแม่นยำของสนาม ความแม่นยำของระยะพิทช์ ±0.3 มม. ระหว่างการผลิตด้วยความเร็วคงที่ ±0.5 มม. ระหว่างการเริ่มต้น/ปิดเครื่อง
วัสดุผูกโบว์ วัสดุมาตรฐานที่ใช้คือแถบเหล็ก 65Mn พร้อมรูร้อยเซรามิก ซึ่งสามารถปรับแต่งให้เข้ากับส่วนโค้งคาร์บอนไฟเบอร์น้ำหนักเบาได้
จ่ายพลังธนูออกไป การกำหนดค่ามาตรฐานคือ 2-5.5KW มอเตอร์อินเวอร์เตอร์ที่สามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การรับพลังธนู การกำหนดค่ามาตรฐานคือมอเตอร์อินเวอร์เตอร์ 3.7KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การเบรกคันธนูแบบควั่น เบรกแม่เหล็กไฟฟ้า
ประเภทกว้าน กว้านล้อคู่ถูกสร้างขึ้นในแท่นวางพอร์ทัล
เส้นผ่านศูนย์กลางล้อกว้าน Ø185 ลูกกลิ้งกว้านอะลูมิเนียมเคลือบยาง 5 ร่อง ลูกกลิ้งขับเคลื่อนอะลูมิเนียมแบบแยก 5 ร่อง
พลังกว้าน การกำหนดค่ามาตรฐานคือมอเตอร์อินเวอร์เตอร์ 1.5KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
ข้อกำหนดการจ่ายเงิน รุ่น Ø500 ใช้ได้กับ Ø400, ล้อเครื่องมือ ABS
ข้อกำหนดการรับสินค้า รุ่น Ø500 เข้ากันได้กับ Ø400 ล้อเครื่องมือ ABS
รูด้านในของรอก มาตรฐานคือ Ø56 มม. ขนาดอื่น ๆ สามารถปรับแต่งได้
การยกแกนหมุนของรีล การยกไฟฟ้า การบรรทุกสเก็ตบอร์ด และการขนถ่ายสปูล
วิธีการขันให้แน่น แกนม้วนประกอบกระบอกสูบแบบยืดหยุ่นอันทรงพลัง แรงขัน>200KG พร้อมระบบป้องกันการล็อคในตัว แกนปลดแบบนิวแมติก
รีลกำลังโหลดน้ำหนัก MAX300KG
พลังการจ่ายผลตอบแทนแบบรีล การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 2-0.75KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
กำลังม้วนเก็บ การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 0.75KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การจัดตำแหน่งสาย Take-up มาตรฐานคือยูนิตเพลาขวางแท่งขัดเงาจำนวน 30 ชิ้น ซึ่งสามารถปรับแต่งสำหรับแถวตัวควบคุมการเคลื่อนที่เซอร์โวได้
กำลังจัดตำแหน่งสายไฟ ตัวควบคุมการเคลื่อนไหวของเซอร์โว 0.2KW สามารถปรับแต่งได้
การตรวจจับการเบี่ยงเบนหนีศูนย์ของวัสดุที่จ่ายออก สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟหลักกำลังจะหมด/สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟขาด

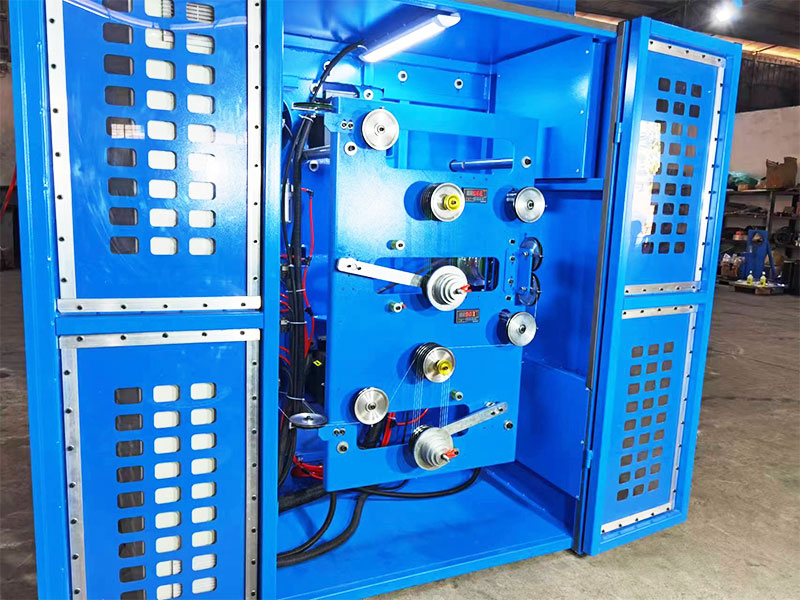

ประเภทความตึงเครียด มาตรฐานคือการปรับความตึงโดยการเคลื่อนย้ายหรือเพิ่มตุ้มน้ำหนักที่สมดุล PID จะควบคุมความเร็วของการจ่ายออกหรือการรับขึ้น หรือปรับแต่งเพื่อปรับความตึงด้วยเซอร์โวมอเตอร์
ช่วงความตึงเครียดที่จ่ายออก 3N-30N/0.3กก.-3กก./300ก.-3000ก
ช่วงแรงดึงขึ้น 5N-50N/0.5กก.-5กก./500ก.-5000ก
ความแม่นยำของความตึงเครียด ±25ก
จอแสดงผลความตึงเครียด เซ็นเซอร์ความดันจอแสดงผลดิจิตอลชนิดการสื่อสาร สัญญาณเตือนแรงตึงเกิน และการปิดเครื่องอัตโนมัติ
การจัดการสูตร ระบบการจัดการการกำหนดสูตรแบบกำหนดเองช่วยให้สามารถป้อนข้อมูล เช่น ความตึง อุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะการพันลวด และความดันบรรยากาศ เข้าสู่ PLC ได้ ซึ่งสนับสนุนการรวบรวมและการนำเข้าข้อมูลสำหรับการผลิตแบบดิจิทัล
การป้องกันความปลอดภัย การตรวจจับและการทำนายอัตโนมัติของอุณหภูมิ / การสั่นสะเทือน / เสียง / ความดัน สามารถปรับแต่งได้ตามการออกแบบมาตรฐาน CE / CSA / UL
การตรวจจับประกายไฟ สามารถปรับแต่งเพิ่มตัวทดสอบประกายไฟได้
มาตรฐานพลังงาน มาตรฐานคือไฟ 3 เฟส 380V/50Hz และสามารถปรับแต่งแหล่งจ่ายไฟให้เหมาะกับประเทศและภูมิภาคต่างๆ ได้
ซอฟต์แวร์อัจฉริยะ ปรับแต่งได้เพื่อเพิ่มซอฟต์แวร์ "ฟังก์ชันการจับคู่อัตโนมัติความเร็วในการผลิตที่ดีที่สุด" เพื่อให้บรรลุประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ในเวลาเดียวกัน
อุปกรณ์โอเวอร์ออยล์แบบสายไฟหลัก สามารถปรับแต่งและเพิ่มอุปกรณ์หล่อลื่นลวดแกนได้ แกนลวดที่เป็นฉนวนเคลือบด้วยน้ำมันหล่อลื่นที่ระเหยได้เพื่อลดแรงเสียดทานระหว่างการบิดเส้นลวดคู่




คุณสมบัติของผลิตภัณฑ์

ความเร็วที่รวดเร็ว: กล่องแกนหมุนบรรเทาความเครียดและอบอ่อน มีความทนทานและไม่เสียรูป คันธนูแบบหมุนเกลียวมีความสมดุลแบบคงที่และสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข มีการสั่นสะเทือนเล็กน้อยและมีเสียงรบกวนต่ำ สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว และความเร็วในการหมุนของสปินเดิลก็รวดเร็ว

ครอบครองพื้นที่น้อยลง: ใช้โครงสร้างแบบผสมผสานซึ่งช่วยประหยัดได้มากกว่า 50% ของอาชีพเมื่อเทียบกับเครื่องบิดคู่บิดหลังแบบแยกแบบดั้งเดิม

ความตึงเครียดที่มั่นคง: เซอร์โวมอเตอร์สามารถปรับแต่งเป็นองค์ประกอบความตึงได้ หลังจากตั้งค่าความตึงในการดึงขึ้นทั้งหมดแล้ว ความตึงในการจ่ายออกของสายไฟหลักทั้งสองเส้นจะถูกคำนวณอย่างชาญฉลาด และความเร็วของการจ่ายออกและการรับเข้าจะถูกควบคุมอย่างแม่นยำโดยตัวควบคุมการเคลื่อนไหวของเซอร์โว จึงได้แรงตึงที่เสถียร

ระดับเสียงที่แม่นยำ: โลกที่มี "กลไกการส่งผ่านที่แม่นยำของกำลังภายนอกและกว้านภายใน" จะส่งกำลังของมอเตอร์ที่อยู่นอกมุมโค้งไปยังล้อกว้านภายในมุมโค้งผ่านกลไกการส่งผ่านทางกลที่ซับซ้อน ด้วยกว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ ให้ใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวสำหรับทั้งคันชักมุมบิดและกว้านหลักเพื่อควบคุมการเคลื่อนที่ของโซ่ที่แม่นยำ และรับระยะพิทช์ที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มาพร้อมกับที่สนเข็มแบบยืดหยุ่น สามารถเคลื่อนผ่านจุดหมุนของคันธนูมุมได้อย่างราบรื่น และสามารถร้อยเกลียวให้เสร็จภายใน 1 นาที สามารถถอน ขดลวด ในทิศทางย้อนกลับได้โดยใช้แผงควบคุม ซึ่งช่วยประหยัดแรงงาน

ฉลาด: การจัดการโหมดการกระจาย การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว เริ่มต้นในคลิกเดียว การตอบสนองแบบไดนามิกของระยะพิทช์การบิด อัตราส่วนการบิดกลับ การตรวจจับข้อผิดพลาด/การตรวจจับการขาดการเชื่อมต่อ/หยุดเมื่อมิเตอร์ถึง แผงควบคุมอัจฉริยะ

อัตราความล้มเหลวต่ำ: ส่วนประกอบควบคุมไฟฟ้าในคันชักควั่นมุมทั้งหมดได้รับการติดตั้งบนแท่น และสัญญาณทั้งหมดจะถูกควบคุมด้วยไฟฟ้าแบบวงปิดภายในคันชักควั่น วงแหวนสะสมแปรงคาร์บอนจ่ายไฟสามเฟสภายในคันธนูมุมเกลียวเท่านั้น โดยไม่มีสัญญาณแรนสมิต เพื่อหลีกเลี่ยงการสัมผัสที่ไม่ดี การรบกวน และอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ลูกค้านอกประเทศจีนสามารถปรับแต่งเพื่อรับการควบคุมบัส Profinet ซึ่งช่วยให้มั่นใจในการส่งสัญญาณที่รวดเร็วและการรบกวนต่ำ

การแก้ไขปัญหาและการบำรุงรักษาสามารถทำได้โดยไม่คำนึงถึงตำแหน่งของเครื่องในประเทศหรือภูมิภาคใดๆ ทั่วโลก ตราบใดที่มีเครือข่ายการสื่อสาร การตรวจจับข้อบกพร่องจากระยะไกล การแก้ไขปัญหา และการบริการบำรุงรักษาก็สามารถให้บริการได้อย่างรวดเร็ว
