เครื่องติดเทปชนิดแอคทีฟเซอร์โวสามตัวสำหรับสายสัญญาณคู่ขนาน Manufacturers

กลับรายการ
เครื่องติดเทปลวดชนิดแอคทีฟเซอร์โวสามตัว

เครื่องติดเทปชนิดแอคทีฟเซอร์โวสามตัวสำหรับสายสัญญาณคู่ขนาน

Center Rotary Wrapping เป็นขั้นตอนสำคัญในกระบวนการผลิตสายไฟสำหรับสายส่งข้อมูลตัวเชื่อมต่อพอร์ต Ethernet วัสดุพันจะถูกพันรอบแกนลวดหุ้มฉนวนสองเส้นและสายกราวด์ในโครงสร้างขนานกันด้วยเครื่องติดเทปที่ทำงานด้วยความเร็วสูง ความเสถียรของกระบวนการห่อมีอิทธิพลต่อคุณสมบัติการทดสอบของอิมพีแดนซ์ การลดทอน การสูญเสียการสะท้อนกลับ ครอสทอล์ค และตัวบ่งชี้อื่นๆ ของสายไฟบัสบาร์ที่เสร็จแล้ว เครื่องห่อที่มีประสิทธิภาพดีเยี่ยมไม่เพียงแต่สามารถผลิตสายส่งความเร็วสูงที่มีระดับความถี่ที่สูงกว่าเท่านั้น แต่ยังให้ผลผลิตที่สูงขึ้นอีกด้วย ซึ่งจะเป็นการกำหนดตำแหน่งทางการตลาดและความสามารถในการแข่งขันในตลาดของผู้ผลิตลวด GEMWELL มุ่งเน้นไปที่การวิจัยทางเทคนิค การพัฒนา และนวัตกรรมของเครื่องห่อนับตั้งแต่ก่อตั้งขึ้นเมื่อ 20 ปีที่แล้ว หลังจากการปรับปรุงและอัปเกรดอย่างต่อเนื่อง เครื่องเทปประเภทแอคทีฟ GEMWELL สามเซอร์โวสำหรับสายสัญญาณคู่ขนาน ได้กลายเป็นตัวเลือกในอุดมคติของบริษัทที่มีชื่อเสียงหลายแห่งในด้านการผลิตสายส่งสัญญาณความเร็วสูง ข้อมูลจำเพาะของเครื่องสามารถปรับแต่งได้ การกำหนดค่าต่อไปนี้เป็นการกำหนดค่าทั่วไปของหัวห่อสามหัว ผู้ใช้สามารถเพิ่มจำนวนหัวห่อได้ตามข้อกำหนดเฉพาะในการผลิตสายเคเบิลที่แตกต่างกัน ขึ้นอยู่กับความหลากหลายของเส้นผ่านศูนย์กลางของเส้นลวด ข้อมูลจำเพาะและประเภทของการรับขึ้น การจ่ายออก และเครื่องกว้านยังสามารถปรับแต่งและเปลี่ยนแปลงได้

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องติดเทปชนิดแอคทีฟเซอร์โวสามตัวสำหรับสายเคเบิลเฟสเสถียร
ต่อไป：ไม่มีผลิตภัณฑ์ถัดไป
Product Details

ส่วนประกอบ

แท่นจ่ายสายไฟแกนหลัก Ø500 2 ยูนิต

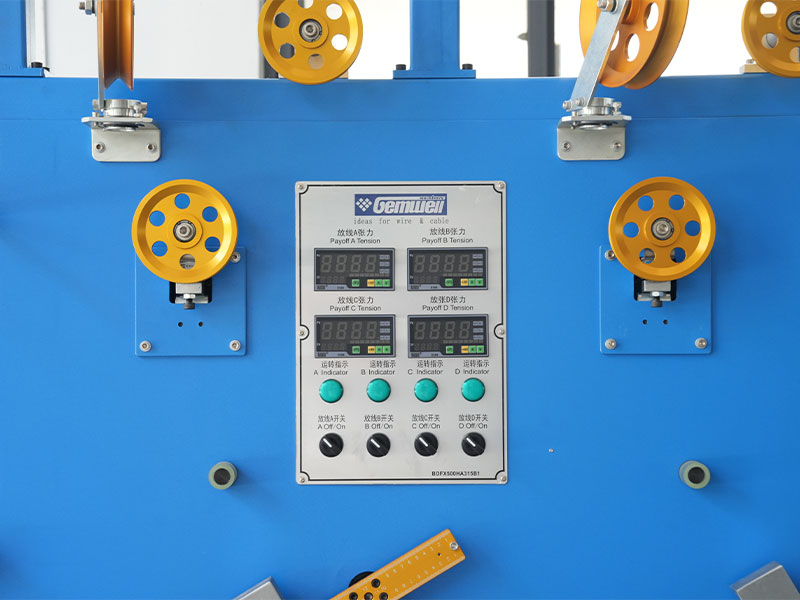

แท่นจ่ายสายไฟทองแดง Ø300 จำนวน 2 เครื่อง

หัวเทปเครื่องห่อกำลังสามเซอร์โว 1 1 เครื่อง

เครื่องพันพาเลทแบบไฟฟ้า 1 เครื่อง

หัวเทปเครื่องห่อกำลังสามเซอร์โว 2 1 เครื่อง

หัวเทปเครื่องห่อกำลังสามเซอร์โว 3 1 เครื่อง

เตายืดไสลด์ 1 เครื่อง

ท่อระบายความร้อนแบบบังคับด้วยลม 1 ยูนิต

กว้านสายพานแบบล้อ Ø400 1 อัน

แถวเพลาขับเคลื่อน Ø500 จำนวน 1 ยูนิต

เส้นผ่านศูนย์กลางเกจ 1 ยูนิต

เครื่องพิมพ์อิงค์เจ็ท 1 เครื่อง

ระบบควบคุม 1 เครื่อง


ข้อมูลจำเพาะทางเทคนิค

ประเภทโครงสร้าง เครื่องห่อด้วยแรงตึงคงที่ชนิดแอคทีฟตัวควบคุมเซอร์โวสามตัว/เครื่องห่อกำลัง (สิทธิบัตรเลขที่ 202122403949.4A)
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสายส่งสัญญาณคู่ขนานความเร็วสูง MINI-SAS, QSFP รวมถึงสายข้อมูล สายควบคุม สายเคเบิลพิเศษ และการพันสายไฟอื่นๆ
วัสดุที่ใช้บังคับ อัล, MYLAR, ฟอยล์ทองแดง, PTFE ฯลฯ
เส้นผ่านศูนย์กลางของเส้นลวดที่ใช้งานได้ ช่วงที่เหมาะสม:Ø0.4-1.5มม
ข้อมูลจำเพาะของผลิตภัณฑ์ ช่วงที่เหมาะสม: Ø0.5*1.0-1.6*3.2 มม
ความเร็วสูงสุด MAX2500RPM (ไม่มีโหลด) ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามความต้องการของสายไฟ
ช่วงความเร็วของสาย 1-25 ม./นาที ช่วงความเร็วจะแตกต่างกันไปตามประเภทของสายไฟ
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป ช่วงที่เหมาะสมที่สุด: O.D. Ø180*สูง 100
ความกว้างของเทป 1.5-15มม
เส้นผ่านศูนย์กลางภายในของม้วนเทป 30/50.8/76 สากล
สนามห่อ 3-30 มม. การตั้งค่าโปรแกรม
ช่วงความตึงเครียด 1N-30N/100g-3000g
กำลังมอเตอร์หลัก มอเตอร์เซอร์โวโมชั่น 3KW
กำลังอัดเทป เซอร์โวมอเตอร์ 1.8KW
ความตึงของเทปพันสายไฟ เซอร์โวมอเตอร์ 1.3KW
พลังการรับ มอเตอร์เซอร์โวเกียร์ 0.4KW
อำนาจการชำระหนี้ มอเตอร์เกียร์ 0.4KW
พลังการรับ โหมดแรงบิดเซอร์โวมอเตอร์ 0.8KW คดเคี้ยว นักเต้นแบบไม่มีแรงตึง
พลังการเคลื่อนที่ของขดลวด ตัวควบคุมการเคลื่อนที่เซอร์โว 0.4KW
ความยาวเทป 1 ม้วน 3 ม้วน โดยไม่ต้องตัดลวดเมื่อเปลี่ยนรอก
การตรวจสอบเทป ปิดเครื่องอัตโนมัติเมื่อเทปใกล้จะหมดและขาด
แม่พิมพ์ห่อเทป แม่พิมพ์ด้านในของเทปได้รับการแก้ไขบนท่อกลาง แม่พิมพ์ด้านนอกของล้อนำลวดได้รับการแก้ไขบนท่อเก็บเทป แม่พิมพ์ทั้งสองแบบสามารถขยายและเคลื่อนย้ายได้
ความแม่นยำในการพันเทป ความทนทานต่อระยะพิทช์:± 1% ความทนทานต่อแรงดึง:± 1%
อัตราการทับซ้อนกัน 0-80% การตั้งค่าโปรแกรม
การจัดการสูตร การผลิตแบบดิจิทัล ความตึง เส้นผ่านศูนย์กลางภายนอก ระยะพิทช์ S/Z ระยะห่างของแถว ความดันอากาศ และข้อมูลอื่นๆ สามารถจัดเก็บไว้ใน PLC ได้
การตั้งค่าความตึงเครียด องค์ประกอบความตึงของเทปพันสายไฟ/การจ่ายออก/การหยิบขึ้น/การห่อคือเซอร์โวมอเตอร์ กระบวนการ SOP จะถูกจัดเก็บไว้ใน PLC
การป้องกันความปลอดภัย ปฏิบัติตามมาตรฐาน CE โดยมีการตรวจจับและคาดการณ์อุณหภูมิ/การสั่นสะเทือน/เสียงรบกวน/ความดันอัตโนมัติ




คุณสมบัติของผลิตภัณฑ์

ผลผลิตสูง: ตัวเครื่องที่หมุนได้นั้นมีความสมดุลแบบคงที่และมีความสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข เวลาวิ่งตัวเครื่องมีแรงสั่นสะเทือนเล็กน้อยและมีเสียงเบา สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว มีประสิทธิภาพการผลิตสูงและคุ้มค่า

ความตึงเครียดที่มั่นคง: เซอร์โวมอเตอร์สามตัวจ่ายพลังงานตามลำดับเพื่อควบคุมการเคลื่อนไหวของโครงที่กำลังหมุน ถาดใส่วัสดุเทป และตัวเต้นแรงตึงอย่างแม่นยำ

ปัจจัยที่มีอิทธิพลต่างๆ เช่น การเปลี่ยนแปลงของแกนม้วนวัสดุหรือเส้นผ่านศูนย์กลางของแผ่น และความต้านทานลมจะหมดไป ส่งผลให้เกิดความตึงเครียดที่มั่นคง

ระดับเสียงที่แม่นยำ: กว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ กว้านหลักและแต่ละเฟรมที่หมุนจะใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวเพื่อควบคุมการเคลื่อนไหวที่ประสานกันอย่างแม่นยำ เพื่อให้ได้ระยะการพันที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มีการติดตั้งอุปกรณ์จับยึดที่ปลายทางเข้าของสายไฟของหัวห่อแต่ละอัน สามารถปรับแรงหนีบได้โดยไม่ทำให้ลวดเสียหาย สามารถถอนลวดออกได้ในทิศทางตรงกันข้าม การจัดการโหมดการกำหนดค่า การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว และการเริ่มต้นในคลิกเดียว หยุดและปิดเมื่อเทปเสียหาย/เสร็จ/มิเตอร์ การควบคุมอัจฉริยะ ประหยัดกำลังคน

อัตราความล้มเหลวต่ำ: ไม่มีวงแหวนสะสม ไม่มีแปรงคาร์บอน ยกเว้นการเปลี่ยนชิ้นส่วนที่สึกหรอของลูกกลิ้งนำเทปเป็นประจำ อัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ใช้การควบคุมบัสของ Profinet การส่งสัญญาณที่รวดเร็ว การรบกวนต่ำ สายเคเบิลตรวจจับข้อผิดพลาดจากระยะไกล การแก้ไขปัญหาและการบำรุงรักษาสามารถทำได้ไม่ว่าเครื่องจะอยู่ในประเทศใดๆ ในโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการบำรุงรักษาระยะไกลได้อย่างรวดเร็ว
