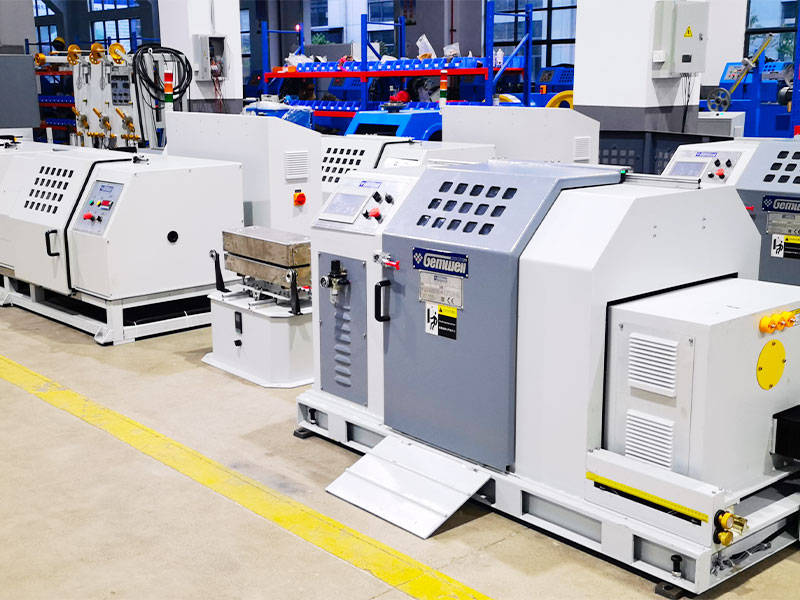

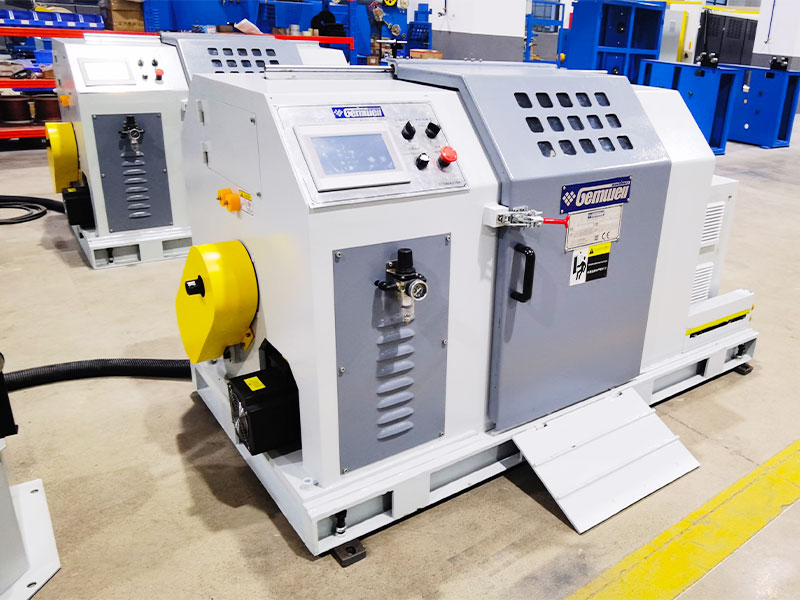

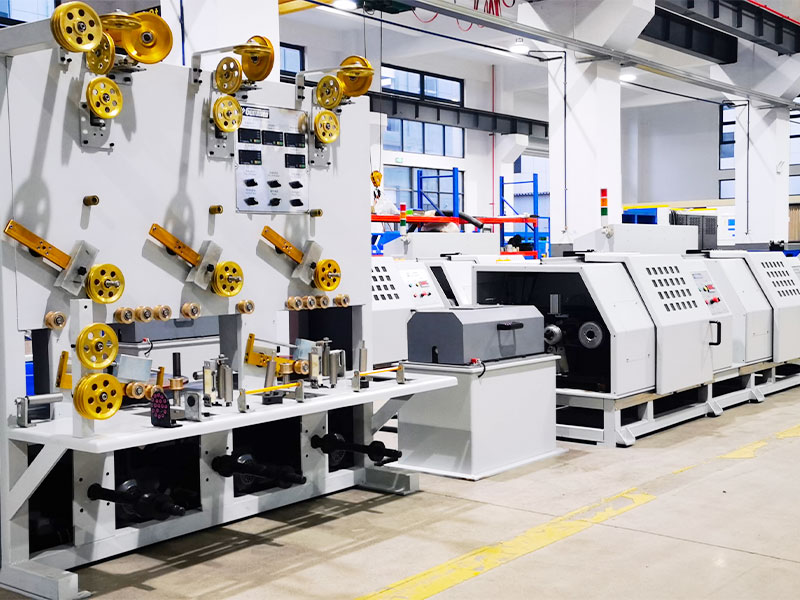

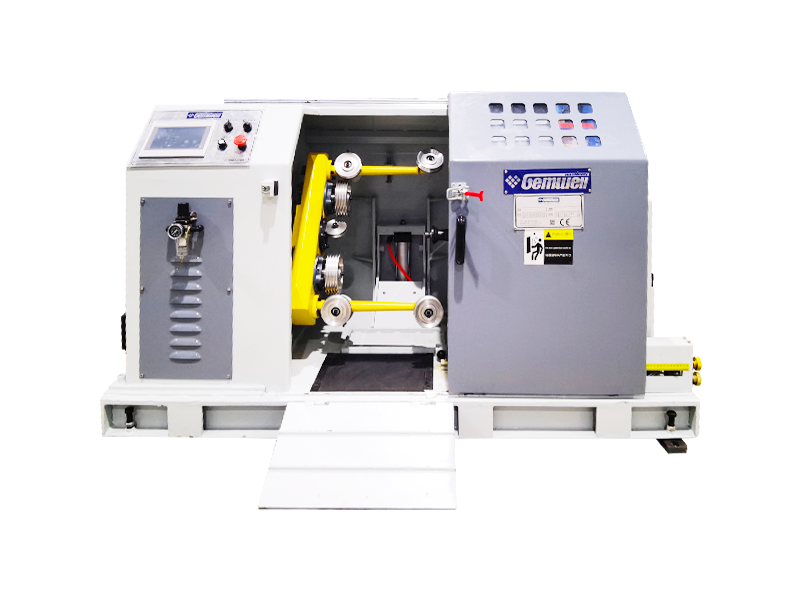

(แกนคู่ + สายกราวด์ + การพันตามยาว) เครื่องบิดเกลียวคู่แบบคานเดี่ยว

สายเคเบิลเครือข่าย CAT7 และ CAT8 แตกต่างกันที่ความเร็วและความถี่ในการส่งข้อมูลเป็นหลัก

CAT7 รองรับความเร็วในการรับส่งข้อมูลสูงสุด 10 Gbps ด้วยความถี่ 600 MHz ในขณะที่ CAT8 รองรับความเร็วสูงสุด 25 Gbps หรือ 40 Gbps ด้วยความถี่ 2000 MHz

ในระหว่างการผลิต ควรใช้วัสดุตัวนำคุณภาพสูง ระยะห่างระหว่างคู่และความหนาของฉนวนควรได้รับการควบคุมอย่างเข้มงวด ควรใช้เทคนิคการป้องกันที่มีประสิทธิภาพ เช่น การป้องกันสองชั้น เพื่อลดสัญญาณรบกวนและการรบกวนจากภายนอก เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณ

ควรใช้โครงสร้างป้องกันสองชั้น โดยมีชั้นในเป็นอลูมิเนียมฟอยล์และชั้นนอกเป็นตาข่ายถัก เพื่อเพิ่มความสามารถในการป้องกันการรบกวนของสายเคเบิล ในเวลาเดียวกัน การจัดเรียงคู่ควรได้รับการปรับให้เหมาะสม และควรเพิ่มระยะห่างระหว่างคู่เพื่อลดการครอสทอล์ก

ด้วยการปรับรูปทรงของคู่ให้เหมาะสม การควบคุมการจับคู่อิมพีแดนซ์อย่างแม่นยำ การใช้วัสดุฉนวนคุณภาพสูง และใช้เทคนิคการป้องกันที่มีประสิทธิภาพ จะสามารถลดการสูญเสียย้อนกลับให้เหลือน้อยที่สุดเพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณ

รางและการควบคุมความตึงอัตโนมัติช่วยรักษาความตึงที่สม่ำเสมอตลอดกระบวนการพัน ทำให้มั่นใจได้ถึงการครอบคลุมที่สม่ำเสมอ หลีกเลี่ยงความผันผวนของความตึงระหว่างการใช้เทป ช่วยลดอัตราการพังทลาย

สายเคเบิล PCIe 6.0 และ PCIe 7.0 แตกต่างกันในเรื่องความเร็วการส่งข้อมูลและความสมบูรณ์ของสัญญาณ PCIe 6.0 ใช้เทคโนโลยีมอดูเลชั่น PAM4 ที่มีความเร็วในการถ่ายโอนสูงถึง 64 GT/s ในขณะที่ PCIe 7.0 จะเพิ่มความเร็วในการถ่ายโอนเพิ่มเติม ใช้เทคโนโลยีมอดูเลชั่นขั้นสูงมากขึ้น และต้องการความสมบูรณ์ของสัญญาณที่สูงขึ้นและเวลาแฝงที่ต่ำกว่า

ควรเลือกวัสดุตัวนำที่มีการสูญเสียต่ำ ควรปรับโครงสร้างทางเรขาคณิตของคู่ให้เหมาะสม ควรลดสัญญาณรบกวนระหว่างคู่ ควรใช้วัสดุฉนวนคุณภาพสูง และควรควบคุมกระบวนการผลิตอย่างเข้มงวดเพื่อลดความล่าช้าและการลดทอนของสัญญาณ

ด้วยการควบคุมเส้นผ่านศูนย์กลางตัวนำ ความหนาของฉนวน และระยะห่างระหว่างคู่อย่างแม่นยำ และใช้เครื่องวิเคราะห์อิมพีแดนซ์สำหรับการตรวจสอบแบบเรียลไทม์ เพื่อให้มั่นใจว่าอิมพีแดนซ์ของสายเคเบิลอยู่ภายในช่วงที่กำหนดเพื่อหลีกเลี่ยงการสะท้อนและการสูญเสียสัญญาณ

การใช้เทคโนโลยีการป้องกันที่มีประสิทธิภาพ เช่น การป้องกันสองชั้น การใช้วัสดุตัวนำที่มีความต้านทานต่ำ ปรับรูปทรงของคู่สายให้เหมาะสม ลดการรั่วไหลของแม่เหล็กไฟฟ้า และควบคุมระดับ EMI ของสายไฟ

ความเร็วในการส่งข้อมูลสูงจำเป็นต้องมีการควบคุมความสมบูรณ์ของสัญญาณที่เข้มงวดมากขึ้น โดยจำเป็นต้องใช้วัสดุตัวนำที่มีการสูญเสียต่ำ การควบคุมเรขาคณิตของคู่ที่แม่นยำ และการลดครอสทอล์คและความล่าช้าเพื่อตอบสนองความต้องการในการส่งข้อมูลความเร็วสูง

ควรเลือกวัสดุฉนวนที่มีค่าคงที่ไดอิเล็กตริกต่ำและแทนเจนต์การสูญเสียต่ำ เช่น PTFE หรือ PI เพื่อลดการลดทอนและความล่าช้าของสัญญาณ

การใช้ Time Domain Reflectometry (TDR) และอุปกรณ์ทดสอบอื่นๆ ทำให้สามารถตรวจสอบความล่าช้าในการส่งผ่านสายเคเบิลแบบเรียลไทม์ได้ เพื่อให้แน่ใจว่าอยู่ภายในช่วงที่กำหนด ช่วยป้องกันปัญหาคุณภาพการส่งสัญญาณ

การควบคุมเส้นผ่านศูนย์กลางตัวนำและความหนาของฉนวนอย่างแม่นยำ การเพิ่มประสิทธิภาพการจัดเรียงคู่ การลดสัญญาณรบกวนระหว่างคู่ และการใช้วัสดุตัวนำที่มีความต้านทานต่ำสามารถควบคุมความต้านทานและการเหนี่ยวนำของสายเคเบิลได้อย่างมีประสิทธิภาพ

การใช้เครื่องวิเคราะห์สเปกตรัมและอุปกรณ์ทดสอบอื่นๆ ทำให้สามารถตรวจสอบความเร็วการส่งผ่านสายเคเบิลแบบเรียลไทม์ได้ เพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการออกแบบ ช่วยป้องกันปัญหาคุณภาพการส่งสัญญาณ

การควบคุมอุณหภูมิของเครื่องอัดรีดส่งผลโดยตรงต่อคุณภาพของฉนวนหรือชั้นเปลือก อุณหภูมิที่สูงหรือต่ำเกินไปจะทำให้คุณสมบัติของวัสดุไม่เสถียร และส่งผลต่อคุณภาพโดยรวมของสายเคเบิล

ระยะพิทช์ของเครื่องตีเกลียวจะกำหนดความยืดหยุ่นและความต้านทานแรงดึงของลวดตีเกลียว ระยะพิทช์ที่สั้นจะเพิ่มความยืดหยุ่น ในขณะที่ระยะพิทช์ที่ยาวขึ้นจะช่วยเพิ่มความต้านทานแรงดึง
