เครื่องบิดเกลียวคู่แบบ Triple Pitch แบบรวมสำหรับสายเคเบิลเครือข่าย Manufacturers

กลับรายการ
เครื่องบิดคู่แบบ Triple Pitch สำหรับสายเคเบิลเครือข่าย

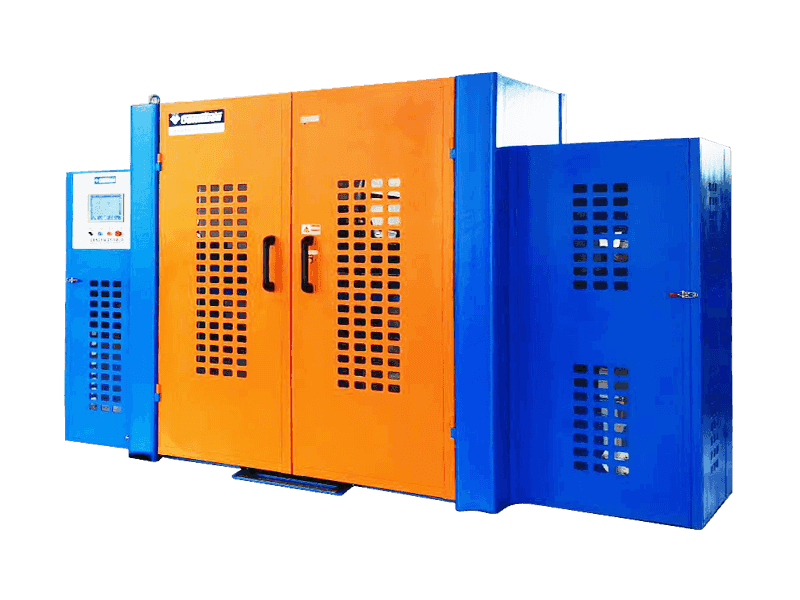

เครื่องบิดเกลียวคู่แบบ Triple Pitch แบบรวมสำหรับสายเคเบิลเครือข่าย

เครื่องบิดสามตัวสามารถใช้งานฟังก์ชันได้สามแบบ: บิดเดี่ยว บิดหลัง และบิดคู่ เครื่องทั้งหมดมีส่วนบิดเดียวสำหรับการบิดด้านหลังและส่วนการบิดคู่ ส่วนจ่ายออกและส่วนที่นำขึ้นใช้การออกแบบที่บูรณาการโดยชั้นบนและล่างซ้อนกันเพื่อประหยัดพื้นที่ มีส่วนที่จ่ายออกทั้งภายนอกและภายในของการบิดด้านหลัง การจ่ายออกภายนอกจะถูกส่งผ่านส่วนโค้งมุมหมุนไปยังรูของแม่พิมพ์ตีเกลียวลวดซึ่งเบี่ยงเบนไปจากจุดศูนย์กลางการหมุน และการจ่ายออกภายในจะนำไปสู่อีกรูหนึ่งโดยตรงบนด้านสมมาตรของแม่พิมพ์ตีเกลียวลวดซึ่งเบี่ยงเบนไปจากจุดศูนย์กลางการหมุนโดยไม่ผ่านคันธนูมุม คันชักมุมที่หมุนได้จะขับเคลื่อนดายที่ตีเกลียวด้วยลวดให้หมุนเพื่อให้สายไฟหลักทั้งสองถูกบิดเป็นพิตช์เดียวโดยมีการจ่ายผลตอบแทนจากการบิดกลับ 100 % เพื่อสร้างพิตช์แรก จากนั้นสายไฟที่บิดเกลียวจะเข้าสู่ส่วนโค้งสำหรับการบิดครั้งที่สองและสามเพื่อให้ได้ฟังก์ชันการบิดแบบสามชั้น เครื่องบิดสามตัวมีประสิทธิภาพสูงและระยะพิทช์ที่แม่นยำ และเหมาะมากสำหรับกระบวนการบิดลวดหลักเครือข่าย CAT5/CAT5E/CAT6

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：ไม่มีผลิตภัณฑ์ก่อนหน้า
ต่อไป：ไม่มีผลิตภัณฑ์ถัดไป
Product Details

ส่วนประกอบ

Ø500 แท่นวางพอร์ทัลแบบไม่มีเพลา การจ่ายเงินที่ใช้งานภายในส่วนโค้งแบบควั่น 1 ยูนิต
Ø500 การจ่ายออกแบบไร้เพลานอกส่วนโค้งที่พันเกลียว 1 ยูนิต
Ø500 ทอร์นาโดคู่ความตึงคงที่ระดับพิทช์คู่ 1 หน่วย
ระบบควบคุม 1 เครื่อง
อุปกรณ์เสริมต่อพ่วงสามารถปรับแต่งได้


ข้อมูลจำเพาะทางเทคนิค

โครงสร้างการจ่ายเงิน หัวหนึ่งของแท่นวางพอร์ทัล การจ่ายเงินแบบแอคทีฟแบบไร้เพลาภายในคันธนูที่ควั่น หนึ่งหัวของการจ่ายแบบแอคทีฟแบบไร้เพลาหนึ่งหัวด้านนอกคันชักควั่น
โครงสร้างการรับเข้า แท่นวางพอร์ทัลแนวนอนรับเพลาแบบไร้เพลา, คันธนูคู่บิดคู่พิทช์

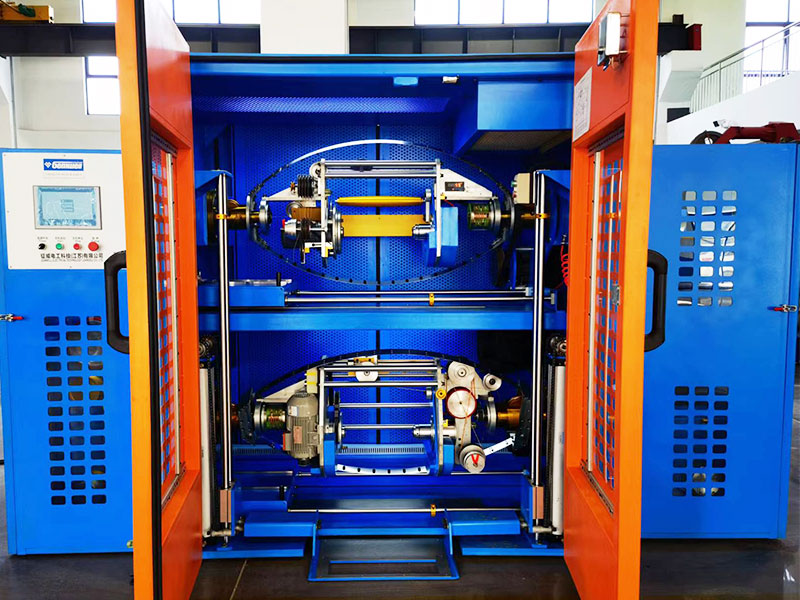

โครงสร้างเครื่องโดยรวม บูรณาการโครงสร้างบนและล่าง การจ่ายเงินที่ใช้งานแบบไร้เพลาแบบโครงสำหรับตั้งสิ่งของจะอยู่ที่ส่วนบนของเครื่องที่รวมเข้าด้วยกัน การจ่ายผลตอบแทนแบบไร้เพลาอยู่ที่ส่วนที่ถูกต้อง การดึงขึ้นเป็นเกลียวจะถูกวางไว้ที่ส่วนล่างของเครื่องจักรที่รวมเข้าด้วยกัน
ประเภทสายไฟที่เหมาะสม ส่วนใหญ่ใช้สำหรับสาย LAN CAT5, CAT5E, CAT6A, ฯลฯ..
ข้อกำหนดลวดแกน ช่วง: Ø0.6-1.2 มม. นอกเหนือจากช่วงนี้ สามารถปรับแต่งได้
เส้นผ่านศูนย์กลางภายนอกของลวดตีเกลียว ช่วง: Ø1.2-2.5 มม. นอกเหนือจากช่วงนี้สามารถปรับแต่งได้
ลากตาย ขนาด OD แม่พิมพ์มาตรฐานคือ 25
วิธีบิดหลัง การบิดหรือการบิดก่อน การบิดหมายความว่าส่วนโค้งของเครื่องจ่ายผลตอบแทนและคู่บิดหมุนไปในทิศทางตรงกันข้าม การบิดล่วงหน้าหมายถึงทิศทางการหมุนเดียวกันของเครื่องจ่ายผลตอบแทนและการบิดคู่ และสามารถเลือกได้บนหน้าจอสัมผัส
อัตราส่วนการบิด/การบิดก่อน 0-100% ปรับได้อย่างต่อเนื่องและไม่มีขั้นตอน ตั้งค่าบนหน้าจอสัมผัส การควบคุมอัตโนมัติ PLC การติดตามความเร็วการบิด/การบิดกลับอัตโนมัติ ด้วยอัตราการบิดที่ 33 เปอร์เซ็นต์ จะเกิดพิตช์เดี่ยวขึ้นที่การจ่ายออก ในขณะที่พิตช์ 2 อันจะเกิดขึ้นที่เทคออฟ ดังนั้น จำนวนสนามทั้งหมดคือสามสนาม
ทิศทางการควั่น เอส/แซด
ความเร็วในการหมุนเวียนการจ่ายออก MAX1800 RPM (ไม่มีโหลด)
ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของเกรดลวดที่แตกต่างกัน
ความเร็วในการหมุนรับ MAX1800RPM/5400TPM (ไม่มีโหลด)
ความเร็วเริ่มต้นจริงจะถูกตั้งค่าตามข้อกำหนดของเกรดลวดที่แตกต่างกัน
ช่วงความเร็วของสายไฟ สูตรคำนวณความเร็วของเส้น: ความเร็วของคันชัก x 3 x พิทช์ / 1000 = ม./นาที ขีดจำกัดความเร็วสูงสุดคือ 100 ม./นาที
ลวดบิดพิทช์ ช่วงที่เหมาะสมที่สุด: 5.0-30.0 มม. แม่นยำถึงทศนิยมหนึ่งตำแหน่ง พร้อมระดับที่ปรับได้อย่างต่อเนื่อง เลือกได้บนหน้าจอสัมผัส
ความแม่นยำของสนาม ความแม่นยำของระยะพิทช์ ±0.3 มม. ระหว่างการผลิตด้วยความเร็วคงที่ ±0.5 มม. ระหว่างการเริ่มต้น/ปิดเครื่อง
วัสดุผูกโบว์ วัสดุมาตรฐานที่ใช้คือแถบเหล็ก 65Mn พร้อมรูร้อยเซรามิก ซึ่งสามารถปรับแต่งให้เข้ากับส่วนโค้งคาร์บอนไฟเบอร์น้ำหนักเบาได้
จ่ายพลังธนูออกไป การกำหนดค่ามาตรฐานคือ 5.5KW มอเตอร์อินเวอร์เตอร์ที่สามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การรับพลังธนู การกำหนดค่ามาตรฐานคือ 5.5KW inverter motor, which can also be customized for servo motors.
การเบรกคันธนูแบบควั่น เบรกแม่เหล็กไฟฟ้า
ประเภทกว้าน กว้านแบบสองล้อถูกสร้างขึ้นในแท่นวางพอร์ทัลเพื่อนำไปใช้
เส้นผ่านศูนย์กลางล้อกว้าน Ø185 ลูกกลิ้งกว้านอะลูมิเนียมเคลือบยาง 5 ร่อง ลูกกลิ้งขับเคลื่อนอะลูมิเนียมแบบแยก 5 ร่อง
พลังกว้าน การกำหนดค่ามาตรฐานคือมอเตอร์อินเวอร์เตอร์ 1.5KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
ข้อกำหนดการจ่ายเงิน ล้อเครื่องมือ ABS Ø500
ข้อกำหนดการรับสินค้า ล้อเครื่องมือ ABS Ø500 630 take-up wheels can be customized.
รูด้านในของรอก มาตรฐานคือ Ø56 มม. ขนาดอื่น ๆ สามารถปรับแต่งได้
การยกแกนหมุนของรีล การยกไฟฟ้า การบรรทุกสเก็ตบอร์ด และการขนถ่ายสปูล
วิธีการขันให้แน่น แกนม้วนประกอบกระบอกสูบแบบยืดหยุ่นอันทรงพลัง แรงขัน>200KG พร้อมระบบป้องกันการล็อคในตัว แกนปลดแบบนิวแมติก
รีลกำลังโหลดน้ำหนัก MAX300KG
พลังการจ่ายผลตอบแทนแบบรีล การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 2-0.75KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
กำลังม้วนเก็บ การกำหนดค่ามาตรฐานคือมอเตอร์ลดเกียร์ 0.75KW ซึ่งสามารถปรับแต่งสำหรับเซอร์โวมอเตอร์ได้
การจัดตำแหน่งสาย Take-up มาตรฐานคือยูนิตเพลาขวางแท่งขัดเงาจำนวน 30 ชิ้น ซึ่งสามารถปรับแต่งสำหรับแถวตัวควบคุมการเคลื่อนที่เซอร์โวได้
การตรวจจับการเบี่ยงเบนหนีศูนย์ของวัสดุที่จ่ายออก สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟหลักกำลังจะหมด/สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟขาด
ประเภทความตึงเครียด มาตรฐานคือการปรับความตึงโดยการเคลื่อนย้ายหรือเพิ่มตุ้มน้ำหนักที่สมดุล PID จะควบคุมความเร็วของการจ่ายออกหรือการรับขึ้น หรือปรับแต่งเพื่อปรับความตึงด้วยเซอร์โวมอเตอร์
ช่วงความตึงเครียดที่จ่ายออก 3N-30N/0.3กก.-3กก./300ก.-3000ก
ช่วงแรงดึงขึ้น 5N-50N/0.5กก.-5กก./500ก.-5000ก
ความแม่นยำของความตึงเครียด ±25ก
จอแสดงผลความตึงเครียด เซ็นเซอร์ความดันจอแสดงผลดิจิตอลชนิดการสื่อสาร สัญญาณเตือนแรงตึงเกิน และการปิดเครื่องอัตโนมัติ
การจัดการสูตร ระบบการจัดการการกำหนดสูตรแบบกำหนดเองช่วยให้สามารถป้อนข้อมูล เช่น ความตึง อุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะการพันลวด และความดันบรรยากาศ เข้าสู่ PLC ได้ ซึ่งสนับสนุนการรวบรวมและการนำเข้าข้อมูลสำหรับการผลิตแบบดิจิทัล
การป้องกันความปลอดภัย การตรวจจับและการทำนายอัตโนมัติของอุณหภูมิ / การสั่นสะเทือน / เสียง / ความดัน สามารถปรับแต่งได้ตามการออกแบบมาตรฐาน CE / CSA / UL
การตรวจจับประกายไฟ สามารถปรับแต่งเพิ่มตัวทดสอบประกายไฟได้
มาตรฐานพลังงาน มาตรฐานคือไฟ 3 เฟส 380V/50Hz และสามารถปรับแต่งแหล่งจ่ายไฟให้เหมาะกับประเทศและภูมิภาคต่างๆ ได้
ซอฟต์แวร์อัจฉริยะ ปรับแต่งได้เพื่อเพิ่มซอฟต์แวร์ "ฟังก์ชันการจับคู่อัตโนมัติความเร็วในการผลิตที่ดีที่สุด" เพื่อให้บรรลุประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ในเวลาเดียวกัน
อุปกรณ์โอเวอร์ออยล์แบบสายไฟหลัก สามารถปรับแต่งและเพิ่มอุปกรณ์หล่อลื่นลวดแกนได้ แกนลวดที่เป็นฉนวนเคลือบด้วยน้ำมันหล่อลื่นที่ระเหยได้เพื่อลดแรงเสียดทานระหว่างการบิดเส้นลวดคู่




คุณสมบัติของผลิตภัณฑ์

ความเร็วที่รวดเร็ว: กล่องแกนหมุนบรรเทาความเครียดและอบอ่อน มีความทนทานและไม่เสียรูป คันธนูแบบหมุนเกลียวมีความสมดุลแบบคงที่และสมดุลแบบไดนามิกสำหรับการทดสอบและการแก้ไข มีการสั่นสะเทือนเล็กน้อยและมีเสียงรบกวนต่ำ สปินเดิลไม่สร้างความร้อนระหว่างการทำงานด้วยความเร็วสูงอย่างต่อเนื่องในระยะยาว และความเร็วในการหมุนของสปินเดิลก็รวดเร็ว

ครอบครองพื้นที่น้อยลง: ใช้โครงสร้างแบบผสมผสานซึ่งช่วยประหยัดได้มากกว่า 50% ของอาชีพเมื่อเทียบกับเครื่องบิดคู่บิดหลังแบบแยกแบบดั้งเดิม

ใช้พลังงานต่ำ: สามารถประหยัดพลังงานไฟฟ้าได้มากกว่า 50% เมื่อเทียบกับเครื่องบิดเกลียวหลังแบบเดิม

ความตึงเครียดที่มั่นคง: เซอร์โวมอเตอร์สามารถปรับแต่งเป็นองค์ประกอบความตึงได้ หลังจากตั้งค่าความตึงในการดึงขึ้นทั้งหมดแล้ว ความตึงในการจ่ายออกของสายไฟหลักทั้งสองเส้นจะถูกคำนวณอย่างชาญฉลาด นอกจากนี้ยังช่วยให้สามารถควบคุมการจ่ายออกและความเร็วในการรับได้อย่างแม่นยำด้วยตัวควบคุมการเคลื่อนที่แบบเซอร์โว ซึ่งทำให้ได้แรงตึงที่มั่นคง

ระดับเสียงที่แม่นยำ: "กลไกการส่งผ่านที่แม่นยำของกำลังภายนอกและกว้านภายใน" นั้นใช้ระบบส่งกำลังทางกลที่ซับซ้อนเพื่อส่งกำลังของมอเตอร์ภายนอกคันชักบิดไปยังล้อกว้านด้านใน การตั้งค่ากว้านหลักเป็นเกณฑ์มาตรฐานในการเคลื่อนที่ ใช้ตัวควบคุมการเคลื่อนที่แบบเซอร์โวสำหรับทั้งคันชักบิดและกว้านหลักเพื่อควบคุมการเคลื่อนที่ของโซ่ที่แม่นยำและได้ระยะพิทช์ที่แม่นยำในทุกความเร็ว

ประหยัดแรงงาน: มาพร้อมกับที่สนเข็มแบบยืดหยุ่น สามารถเคลื่อนผ่านจุดหมุนของคันธนูมุมได้อย่างราบรื่น และสามารถร้อยเกลียวให้เสร็จภายใน 1 นาที สามารถถอน ขดลวด ในทิศทางย้อนกลับได้โดยใช้แผงควบคุม ซึ่งช่วยประหยัดแรงงาน

ฉลาด: การจัดการสูตร การเรียกสูตร SOP ด้วยคลิกเดียว การเตรียมการเริ่มต้นในคลิกเดียว เริ่มด้วยคลิกเดียว การตอบสนองแบบไดนามิกของระยะพิทช์การบิด อัตราส่วนการบิดกลับ การตรวจจับข้อผิดพลาด/การตรวจจับการขาดการเชื่อมต่อ/หยุดเมื่อมิเตอร์ถึง แผงควบคุมอัจฉริยะ

อัตราความล้มเหลวต่ำ: ส่วนประกอบควบคุมไฟฟ้าในคันชักควั่นมุมทั้งหมดได้รับการติดตั้งบนแท่น และสัญญาณทั้งหมดจะถูกควบคุมด้วยไฟฟ้าแบบวงปิดภายในคันชักควั่น วงแหวนสะสมแปรงคาร์บอนจ่ายไฟสามเฟสภายในคันธนูมุมเกลียวเท่านั้น โดยไม่ส่งสัญญาณเพื่อหลีกเลี่ยงการสัมผัสที่ไม่ดี การรบกวน และอัตราความล้มเหลวต่ำ

บำรุงรักษาง่าย: ลูกค้านอกประเทศจีนสามารถปรับแต่งเพื่อรับการควบคุมบัส Profinet ซึ่งช่วยให้มั่นใจในการส่งสัญญาณที่รวดเร็วและการรบกวนต่ำ

การแก้ไขปัญหาและการบำรุงรักษาสามารถทำได้โดยไม่คำนึงถึงตำแหน่งของเครื่องในประเทศหรือภูมิภาคใดๆ ทั่วโลก ตราบใดที่มีเครือข่ายการสื่อสาร ก็สามารถให้บริการการตรวจจับข้อผิดพลาด การแก้ไขปัญหา และบำรุงรักษาจากระยะไกล
