บ้าน / ผลิตภัณฑ์ / เครื่องบิดเดี่ยวแบบ Cantilever / เครื่องบิดเดี่ยวแบบคานยื่นแบบแยกสำหรับงานหนัก (กว้านภายนอกและการรับแรงบิด)

เครื่องบิดเดี่ยวแบบคานยื่นแบบแยกสำหรับงานหนัก (กว้านภายนอกและการรับแรงบิด) Manufacturers

กลับรายการ
เครื่องบิดเดี่ยวแบบ Cantilever

เครื่องบิดเดี่ยวแบบคานยื่นแบบแยกสำหรับงานหนัก (กว้านภายนอกและการรับแรงบิด)

คานยื่นแบบตีเกลียวจะถูกแยกออกจากกว้านภายนอกของเครื่องบิดเดี่ยวคานยื่นแบบแยกสำหรับงานหนัก (กว้านภายนอกและการรับแรงบิด) ทั้งสองมีการหมุนแบบกลไกและหมุนพร้อมกัน ล้อม้วนเก็บมีมอเตอร์แรงบิดติดตั้งอยู่ และจะหมุนอย่างมีศูนย์กลางด้วยคานยื่นแบบตีเกลียว มอเตอร์คานเท้าแขนที่พันเกลียวจะขับเคลื่อนคานเท้าแขนที่พันเกลียวและส่วนที่หมุนของกว้านภายนอกเพื่อหมุนพร้อมกันด้วยความเร็วคงที่ มอเตอร์ม้วนเก็บจะขับเคลื่อนล้อม้วนเก็บเพื่อหมุนและม้วนลวดด้วยความเร็วที่แปรผัน กว้านภายนอกประกอบด้วยล้อกว้านและรอกปรับความตึงแบบหลายร่องหลายตัว มอเตอร์ขับเคลื่อนล้อกว้านเพื่อหมุน ขับเคลื่อนสายไฟให้เคลื่อนไปข้างหน้าและบิดด้วยความเร็วเชิงเส้นคงที่ ความเร็วที่แตกต่างกันเกิดขึ้นเนื่องจากความเร็วคงที่ของคานยื่นออกมาและความเร็วตัวแปรของสปินเดิลหยิบขึ้น อัตราส่วนความแตกต่างของความเร็วในการหมุนขึ้นอยู่กับการตั้งค่าระยะพิทช์เกลียว สายไฟที่บิดเกลียวจะพันเข้ากับแกนม้วนสายด้วยกำลังของมอเตอร์รับส่งเนื่องจากความเร็วที่แตกต่างกัน เมื่อสายไฟสะสมบนรอกม้วนจากว่างเปล่าจนเต็ม เส้นผ่านศูนย์กลางจะค่อยๆ เพิ่มขึ้น ระบบควบคุมจะปรับความเร็วตัวแปรของมอเตอร์ Take-up โดยอัตโนมัติ และส่วนต่างจะเคลื่อนที่ตามความเร็วในการหมุนตัวแปรที่สามไปยังแกนหมุน Take-up โดยอัตโนมัติ นี่คือวิธีรักษาการผลิตลวดบิดด้วยความเร็วของเส้นคงที่ เครื่องนี้สามารถติดตั้งอุปกรณ์เสริมประเภทต่างๆ ได้ เช่น ชั้นวางจ่ายออก เครื่องห่อแบบหมุนตรงกลาง และเครื่องพันตามยาวเพื่อให้ทราบถึงการบิดของสายไฟต่างๆ ที่มีเส้นผ่านศูนย์กลางภายนอกภายใน 10-30 มม. มีประสิทธิภาพการผลิตสูง มีข้อผิดพลาดต่ำ และผลิตภัณฑ์ลวดสำเร็จรูปมีตัวบ่งชี้ประสิทธิภาพที่ดีเยี่ยม ประเภทนี้เหมาะสำหรับการพันสายไฟที่ต้องการคุณสมบัติประสิทธิภาพที่สูงกว่า

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：ไม่มีผลิตภัณฑ์ก่อนหน้า
ต่อไป：เครื่องบิดเดี่ยวแบบยื่นเท้าแขนแบบรวมสำหรับงานเบา (กว้านภายนอกและการรับเข้าแบบแอคทีฟ)
Product Details

ส่วนประกอบ

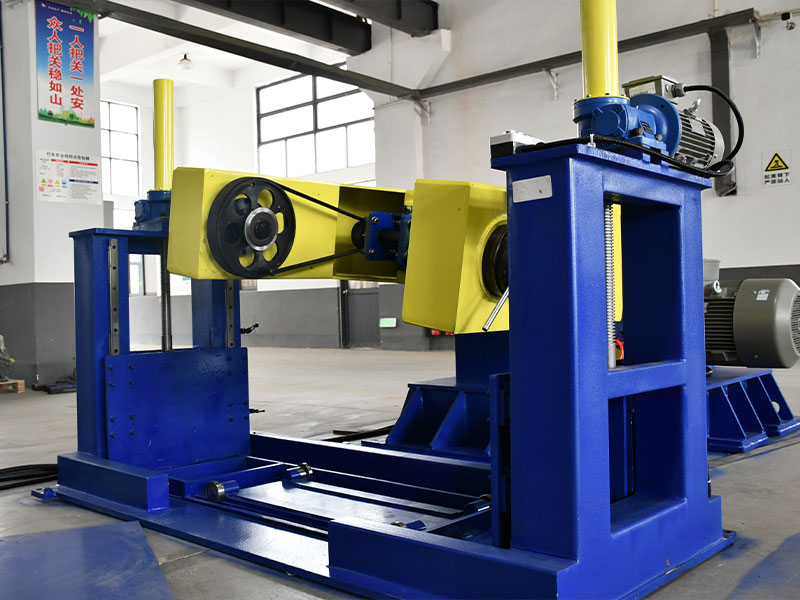

แท่นจ่ายเงิน

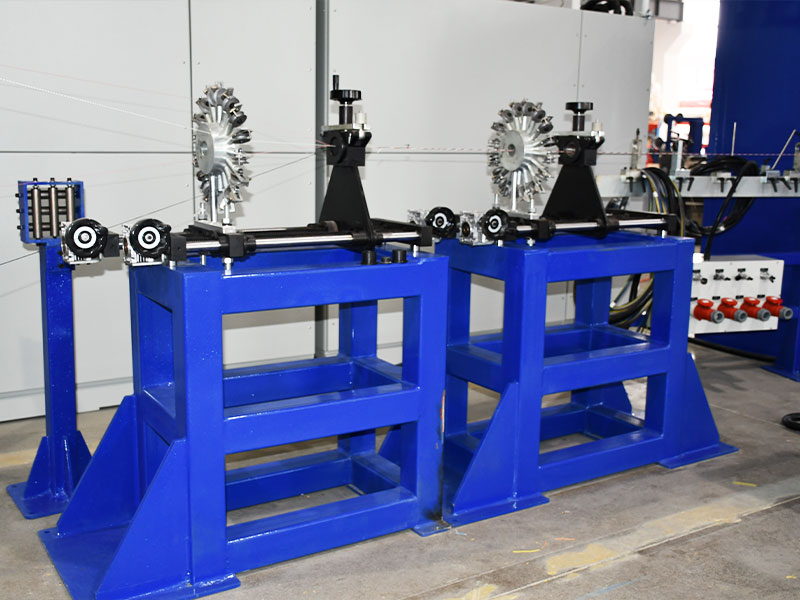

หัวลวด
การติดเทปตามยาวด้วยแรงตึงคงที่ - ไม่จำเป็น

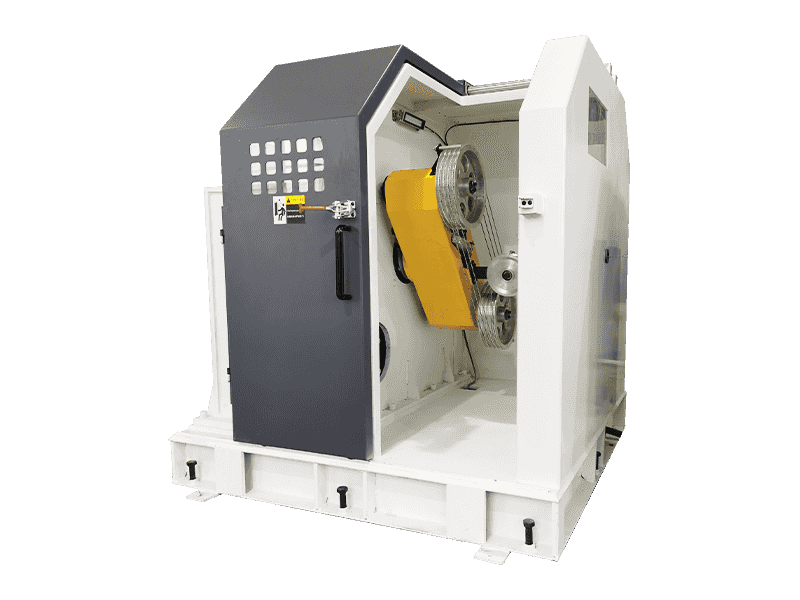

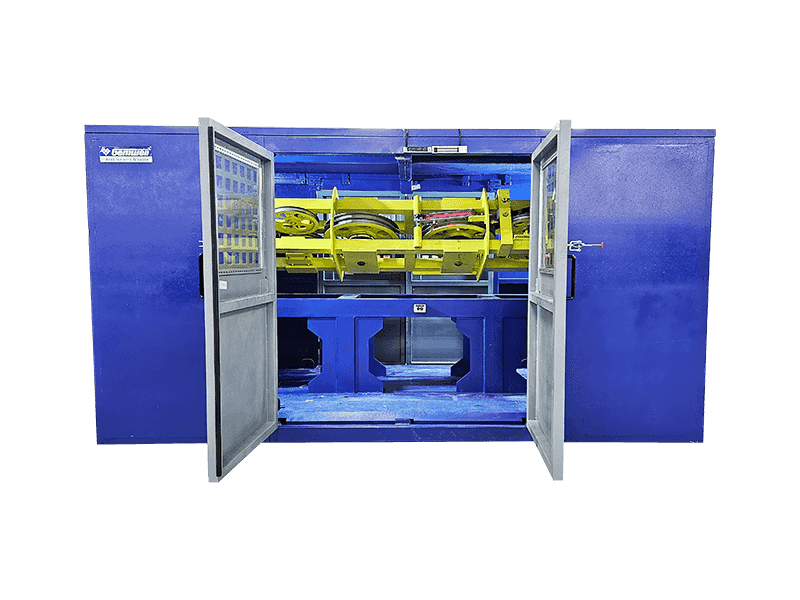

กว้านหมุนหลายล้อแบบหลายล้อ
เครื่องติดเทปแบบหมุนตรงกลาง - ไม่จำเป็น

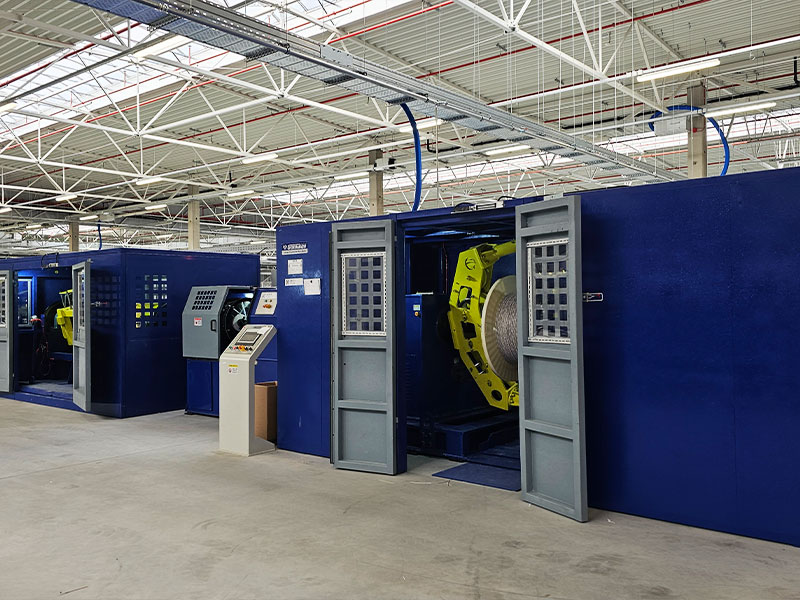

เครื่องบิดเดี่ยวแบบคานยื่นแบบแยกสำหรับงานหนัก (กว้านภายนอกและการรับแรงบิด)

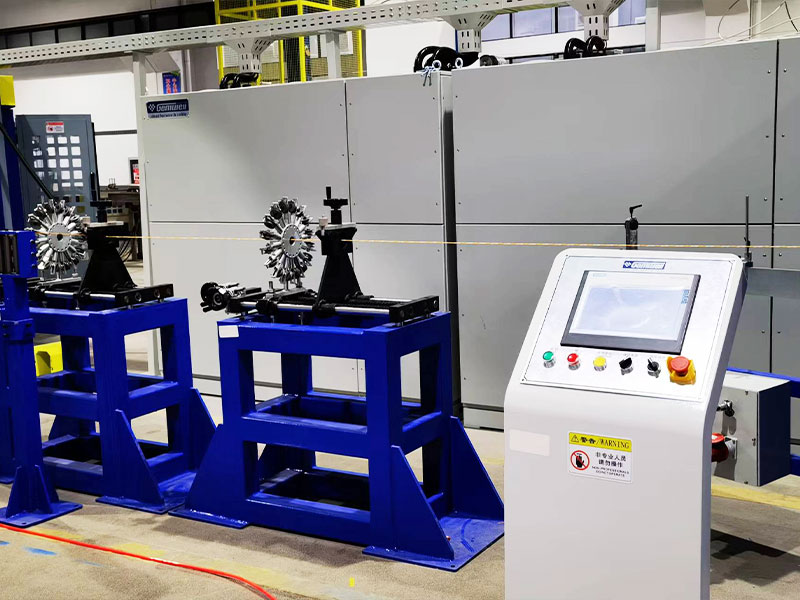

ระบบควบคุม
อุปกรณ์เสริมต่อพ่วงสามารถปรับแต่งได้


ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคหลัก ชนิด 630 ประเภท 800 1,000 ชนิด แบบ 1250
ประเภทสายไฟที่เหมาะสม เหมาะสำหรับการลากสายโซ่ สายควบคุม สายไฟ สายเคเบิลข้อมูล สายไฟ และสายไฟแบบหลายแกนอ่อนอื่นๆ ในสายเคเบิลขนาดใหญ่
ข้อกำหนดลวดแกน Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
เส้นผ่านศูนย์กลางภายนอกของลวดตีเกลียว Ø3-8 Ø5-12 Ø7-18 Ø10-25
ข้อกำหนดการจ่ายเงิน 400-500 400-630 400-630 630-1,000
ประเภทการจ่ายเงิน สามารถกำหนดค่าด้วยขาตั้งจ่ายกำลังหรือแบบพาสซีฟได้หลากหลาย เช่น ประเภทเพลา ประเภทไม่มีเพลา ประเภทบิดหลัง ฯลฯ
ข้อกำหนดการรับสินค้า 630x475 800x600 1000x750 1250x950
รูด้านในของคอยล์ Ø80 Ø127
โครงสร้างเครื่องโดยรวม ใช้เส้นกึ่งกลางของโมเดลหลักแบบบิดเดี่ยวเป็นแกน สายการผลิตตั้งแต่การจ่ายเงินจนถึงการรับขึ้นจะมีการกระจายเชิงเส้นตรงในโครงสร้างแบบแยกส่วน
ลากตาย แม่พิมพ์ได้รับการแก้ไขที่รูแม่พิมพ์ด้านหลังหัวลวด โดยมีเส้นผ่านศูนย์กลางภายนอกของแม่พิมพ์มาตรฐานอยู่ที่ 25
วิธีบิดหลัง การกำหนดค่ามาตรฐานประกอบด้วยเครื่องจ่ายการบิดกลับแบบขับเคลื่อนด้วยกำลังหรือแบบพาสซีฟ ซึ่งสามารถจ่ายการบิดกลับและการสร้างสายเคเบิลที่ยืดหยุ่นได้ ชั้นวางการจ่ายเงินประเภทอื่นๆ ยังสามารถปรับแต่งได้
อัตราส่วนการบิดกลับ 0-120%
ทิศทางการควั่น เอส/แซด
ความเร็วในการหมุนของเครื่องบิดเดี่ยว สูงสุด 600RPM สูงสุด 500 รอบต่อนาที สูงสุด 400RPM สูงสุด 320RPM
ช่วงความเร็วของสาย 20-80 20-80 20-80 20-80
ลวดบิดพิทช์ 20-120 30-180 40-250 50-350
ความแม่นยำของสนาม เมื่อทำงานด้วยความเร็วคงที่ ความแม่นยำของระยะพิทช์จะอยู่ภายใน ±1.5 มม. ในระหว่างกระบวนการเริ่ม/หยุด ความแม่นยำของระยะพิทช์จะอยู่ภายใน ±3 มม.

วัสดุคานยื่น โครงสร้างท่อเหล็กสี่เหลี่ยมน้ำหนักเบาและต้านทานอากาศต่ำ
พลังเท้าแขน 18.5KW 30KW 45KW 55KW
เบรกเครื่องยนต์หลัก ดิสก์เบรกแบบนิวแมติก ดิสก์เบรกไฮดรอลิก
ประเภทกว้าน กว้านภายนอกเป็นระบบกว้านหมุนสองล้อพร้อมล้อขับเคลื่อน โดยดึงลวดผ่านเส้นผ่านศูนย์กลางสะสมของการพันแบบไดนามิกของล้อม้วนเก็บ และตัวเข้ารหัสจะตรวจจับความเร็วของสายของเครื่องจักรทั้งหมด โดยให้การตอบสนองความเร็ว PID ไปยังมอเตอร์ Take-up
ประเภทกว้าน กว้านหมุนจะถูกวางไว้ด้านหน้าทอร์นาโดหลัก โดยแยกออกจากยูนิตหลัก ตัวเครื่องที่หมุนได้นั้นขับเคลื่อนด้วยมอเตอร์อิสระ มีระบบกว้านสองล้อแบบหลายร่อง โดยมีล้อกว้านเป็นล้อตายตัว มอเตอร์ภายนอกขับเคลื่อนล้อกว้านเพื่อหมุนผ่านโครงสร้างทางกล ล้อขับเคลื่อนคือล้ออิสระที่สามารถมีการเคลื่อนที่แบบลูกสูบเชิงเส้นได้ เซอร์โวมอเตอร์ภายนอกจะส่งแรงตึงคงที่ไปยังล้อที่ขับเคลื่อนผ่านระบบส่งกำลังเชิงกล เมื่อล้อขับเคลื่อนถูกดึงด้วยลวด มันจะส่งสัญญาณแรงดันไฟฟ้าออก เพื่อควบคุมการตอบสนองแรงบิดแบบ PID ไปยังมอเตอร์ Take-up
เส้นผ่านศูนย์กลางล้อกว้าน Ø250 Ø350 Ø500 Ø700
พลังกว้าน 3.7KW 5.5KW 22KW 30KW
มอเตอร์ขับเคลื่อนความตึงล้อ เซอร์โวมอเตอร์ 3.7KW เซอร์โวมอเตอร์ 5.5KW เซอร์โวมอเตอร์ 7.5KW เซอร์โวมอเตอร์ 11KW
โฮสต์รีลยก การยกด้วยไฟฟ้าของพาเลทไฮดรอลิกและล้อม้วนเก็บไม่มีสิ่งกีดขวางในการเข้าถึงเมนเฟรม
วิธีการขันให้แน่น ล้อม้วนเก็บน็อตยึดกรวยด้านบน
รีลกำลังโหลดน้ำหนัก สูงสุด400กก สูงสุด600กก สูงสุด 1,000KG สูงสุด 1500KG
กำลังม้วนเก็บ โหมดแรงบิด 11KW โหมดแรงบิด 15KW โหมดแรงบิด 22KW โหมดแรงบิด 37KW
การจัดตำแหน่งสาย Take-up 1.5KW
การตรวจจับการเบี่ยงเบนหนีศูนย์ของวัสดุที่จ่ายออก สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟหลักกำลังจะหมด/สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟขาด
ประเภทความตึงเครียดในการจ่ายเงิน มาตรฐานคือการปรับความตึงโดยการเคลื่อนย้ายหรือเพิ่ม/ถอดบล็อกน้ำหนัก และยังสามารถปรับแต่งเพื่อปรับความตึงโดยใช้เซอร์โวมอเตอร์ได้อีกด้วย
ประเภทแรงดึงขึ้น ด้วยการปรับแรงบิดของมอเตอร์ Take-up เพื่อตั้งค่าความตึงในการดึงของสายไฟ แรงบิดของมอเตอร์จะติดตามโดยอัตโนมัติพร้อมกับการเพิ่มขึ้นของการพันลวด ทำให้มั่นใจได้ว่าความตึงคงที่แบบไดนามิกในระหว่างการดึงลวด
วัสดุติดเทป AL, MYLAR, เทปผ้าฝ้าย, ผ้าไม่ทอ
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป Ø350 Ø450
ความกว้างของเทป 5-30มม 8-40มม
รูของม้วนเทป 50.8/76 สากล
กำลังอัดเทป 2.2KW 3.7KW
ความเร็วเทป สูงสุด 1800RPM สูงสุด 1500RPM
การอัดเทปหน่วยความตึง มาตรฐานที่ใช้คลัตช์ผงแม่เหล็ก คลัตช์ฮิสเทรีซิสสามารถปรับแต่งได้
ความยาวการเก็บแถบเทป 400 มม. เปลี่ยนแถบโดยไม่ต้องตัดสายไฟ
การตรวจสอบการแตกหักของแถบ หยุดอัตโนมัติเมื่อแถบใกล้จะหมดและแตกหัก
อัตราการทับซ้อนกัน 0-50% การตั้งค่าโปรแกรม
หน่วยความตึงเทปตามยาว มาตรฐานที่ใช้คลัตช์ผงแม่เหล็ก คลัตช์ฮิสเทรีซิสสามารถปรับแต่งได้
แม่พิมพ์เทปตามยาว ท่อพันตะเข็บชนิดอื่นสามารถปรับแต่งได้
จอแสดงผลความตึงเครียด มาตรฐานไม่มีการแสดงความตึงเครียด เซ็นเซอร์ความดันดิจิตอลชนิดการสื่อสาร สัญญาณเตือนแรงตึงเกิน และการปิดเครื่องอัตโนมัติสามารถปรับแต่งได้
การจัดการสูตร ระบบการจัดการการกำหนดสูตรแบบกำหนดเองช่วยให้สามารถป้อนข้อมูล เช่น ความตึง อุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะการพันของเส้น และความดันบรรยากาศ เข้าสู่ PLC ซึ่งสนับสนุนการรวบรวมและการนำเข้าข้อมูลสำหรับการผลิตแบบดิจิทัล
การป้องกันความปลอดภัย การตรวจจับและการทำนายอัตโนมัติของอุณหภูมิ / การสั่นสะเทือน / เสียง / ความดัน สามารถปรับแต่งได้ตามการออกแบบมาตรฐาน CE / CSA / UL
การตรวจจับประกายไฟ เครื่องทดสอบประกายไฟสามารถปรับแต่งได้
มาตรฐานด้านพลังงาน มาตรฐานคือ 3 เฟส 380V/50Hz และสามารถปรับแต่งแหล่งจ่ายไฟให้เหมาะกับประเทศและภูมิภาคต่างๆ




คุณสมบัติของผลิตภัณฑ์

ความเร็วที่มีประสิทธิภาพ: คานยื่นแบบบิดเดี่ยวต้องผ่านการทดสอบและสอบเทียบเครื่องชั่งแบบคงที่และไดนามิก ส่งผลให้มีการสั่นสะเทือนน้อยลงและมีเสียงรบกวนต่ำ สปินเดิลหลักทำงานที่ความเร็วสูงอย่างต่อเนื่องโดยไม่เกิดความร้อน รับประกันความเร็วที่มีประสิทธิภาพ

การขว้างที่แม่นยำ: กว้านหมุนภายนอกขับเคลื่อนการเคลื่อนที่ของลวดหลายเส้น ทำให้เกิดระยะพิทช์ที่แม่นยำและมั่นคงก่อนเครื่องบิดหลัก

เนื่องจากเส้นผ่านศูนย์กลางด้านล่างคงที่ของล้อกว้านและไม่มีปัจจัยรบกวนอื่นๆ ระยะพิทช์จึงยังคงแม่นยำและมั่นคง

การจัดเรียงสายไฟที่มีประสิทธิภาพ: กระบวนการจัดเรียงสายไฟใช้โครงสร้างรูปทรงกล่อง โดยม้วนลวดจะเคลื่อนที่ไปมาในแนวเส้นตรงพร้อมกับกล่องเก็บสายไฟ เพื่อให้มั่นใจว่าการจัดเรียงสายไฟจะเป็นระเบียบเรียบร้อย

การดัดงอน้อยลง: การออกแบบลูกกลิ้งกว้านและล้อนำลวดนั้นมีเส้นผ่านศูนย์กลางขนาดใหญ่ ลดการโค้งงอของลวดและหลีกเลี่ยงความเสียหายต่อสนาม

การดำเนินงานที่ง่ายขึ้น: ฐานเครื่องจักรไม่มีสิ่งกีดขวาง และไม่มีทางลาดให้คลาน แกนลวดสามารถดันเข้าไปในเครื่องจักรได้โดยตรงเพื่อการขนถ่าย ทำให้การทำงานง่ายดาย

ฉลาด: การจัดการสูตร ช่วยให้สามารถเรียกสูตร SOP ได้ในคลิกเดียว การเตรียมการเริ่มต้นระบบด้วยคลิกเดียว และการเปิดใช้งานในคลิกเดียว มีการป้อนกลับไดนามิกเกี่ยวกับระยะพิทช์บิดและแรงบิดกลับ การตรวจจับข้อผิดพลาด การตรวจจับการแตกหักของสายเคเบิล การปิดเครื่องจากมิเตอร์ การควบคุมอัจฉริยะ

บำรุงรักษาง่าย: ลูกค้าที่อยู่นอกประเทศจีนสามารถปรับแต่งการใช้ระบบควบคุมบัส Profinet ได้ ซึ่งช่วยให้มั่นใจในการส่งสัญญาณที่รวดเร็วและมีการรบกวนต่ำ ตราบใดที่มีเครือข่ายการสื่อสารในประเทศหรือภูมิภาคใดๆ ก็ตาม การตรวจจับข้อผิดพลาดจากระยะไกล การแก้ไขปัญหา และการบริการบำรุงรักษาก็สามารถดำเนินการได้อย่างรวดเร็ว
