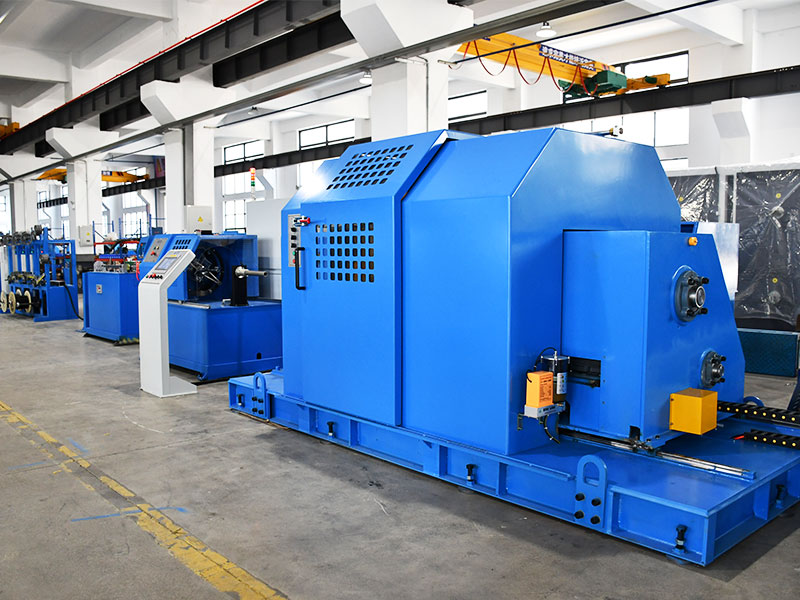

เครื่องบิดเดี่ยวแบบคานยื่นแบบเฟืองท้ายความเร็ว (ไม่มีรอกกว้าน) Manufacturers

กลับรายการ
เครื่องบิดเดี่ยวแบบ Cantilever

เครื่องบิดเดี่ยวแบบคานยื่นแบบเฟืองท้ายความเร็ว (ไม่มีรอกกว้าน)

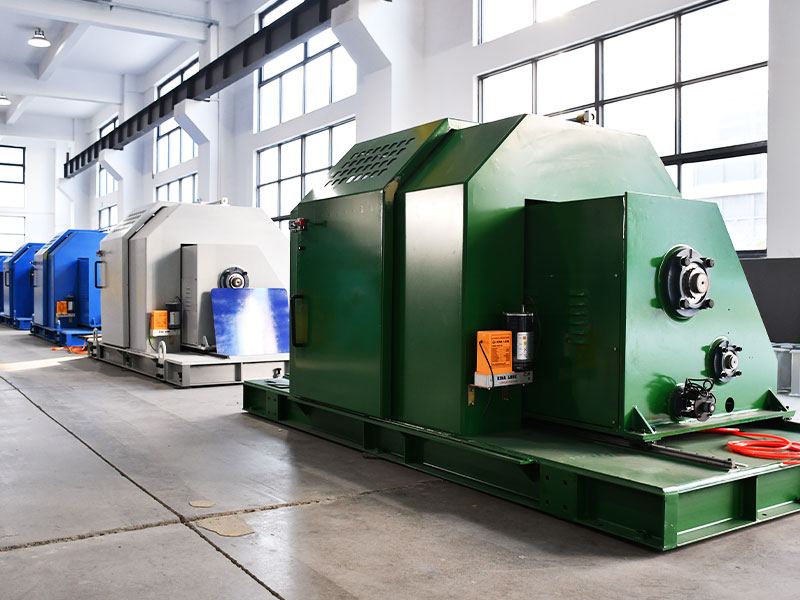

เครื่องบิดคานยื่นแบบเดี่ยวชนิด Take-up แบบเฟืองท้ายความเร็ว (ไม่มีรอกขนาดใหญ่) มีเดือยส่งแบบกลไกระหว่างคานยื่นแบบตีเกลียวและการดึงขึ้นผ่านเพลาส่งกำลังและเฟืองท้าย มอเตอร์คานยื่นแบบตีเกลียวจะขับเคลื่อนคานยื่นแบบตีเกลียวและส่วนต่างเพื่อหมุนพร้อมกันด้วยความเร็วคงที่ โดยส่งความเร็วคงที่แรกไปยังส่วนต่าง มอเตอร์ที่จุด Take-up จะส่งความเร็วตัวแปรที่สองไปยังค่าดิฟเฟอเรนเชียลที่ความเร็วตัวแปร ความเร็วคงที่อันแรกและความเร็วตัวแปรอันที่สองจะถูกสังเคราะห์เป็นความเร็วตัวแปรอันที่สามเพื่อขับเคลื่อนแกนหมุนเพื่อหมุนและดึงลวด ความแตกต่างของความเร็วในการหมุนจะเกิดขึ้นระหว่างความเร็วในการหมุนคงที่ของคานยื่นแบบตีเกลียวและความเร็วการหมุนที่แปรผันของแกนหมุนหยิบขึ้น อัตราส่วนความแตกต่างของความเร็วในการหมุนขึ้นอยู่กับการตั้งค่าระยะพิทช์เกลียว ลวดบิดเกลียวพันเข้ากับแกนม้วนสายเนื่องจากความเร็วต่างกัน เมื่อสายไฟสะสมบนแกนม้วนจากว่างจนเต็ม เส้นผ่านศูนย์กลางจะค่อยๆ เพิ่มขึ้น ระบบควบคุมจะปรับความเร็วตัวแปรที่สองของมอเตอร์สปินเดิล Take-up โดยอัตโนมัติ และค่าเฟืองท้ายจะเคลื่อนที่ตามความเร็วในการหมุนตัวแปรที่สามไปยังสปินเดิล Take-up โดยอัตโนมัติ นี่คือวิธีรักษาการผลิตลวดบิดด้วยความเร็วของเส้นคงที่ เครื่องนี้สามารถติดตั้งอุปกรณ์เสริมประเภทต่างๆ ได้ เช่น ชั้นวางจ่ายออก เครื่องติดเทปแบบหมุนตรงกลาง และเครื่องติดเทปตามยาวเพื่อให้ทราบถึงการบิดของสายไฟต่างๆ ที่มีเส้นผ่านศูนย์กลางภายนอกภายใน 25 มม. เป็นสายเคเบิล มีประสิทธิภาพการผลิตสูง ข้อผิดพลาดต่ำ และประสิทธิภาพด้านต้นทุนสูง

สอบถามรายละเอียดเพิ่มเติม +
พ.ศV：เครื่องบิดเดี่ยวแบบยื่นเท้าแขนแบบรวมสำหรับงานเบา (กว้านภายนอกและการรับเข้าแบบแอคทีฟ)
ต่อไป：ไม่มีผลิตภัณฑ์ถัดไป
Product Details

ส่วนประกอบ

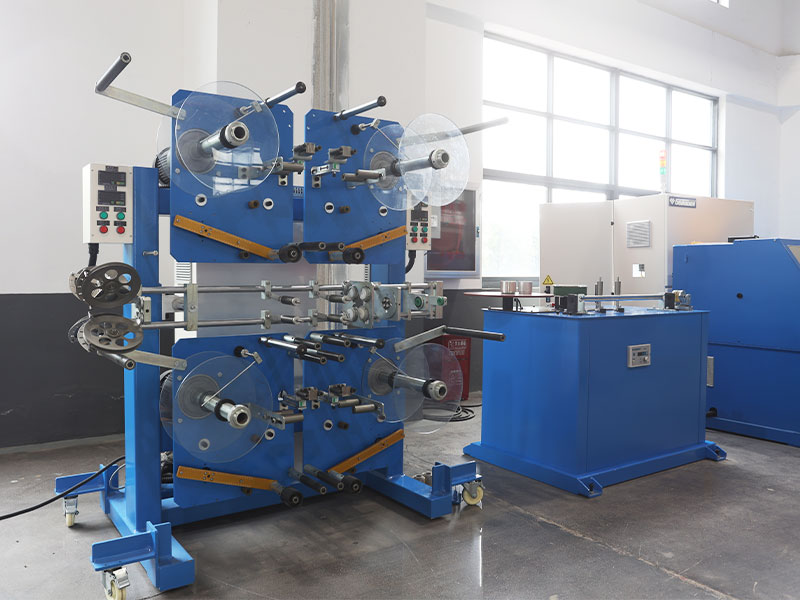

แท่นจ่ายเงิน

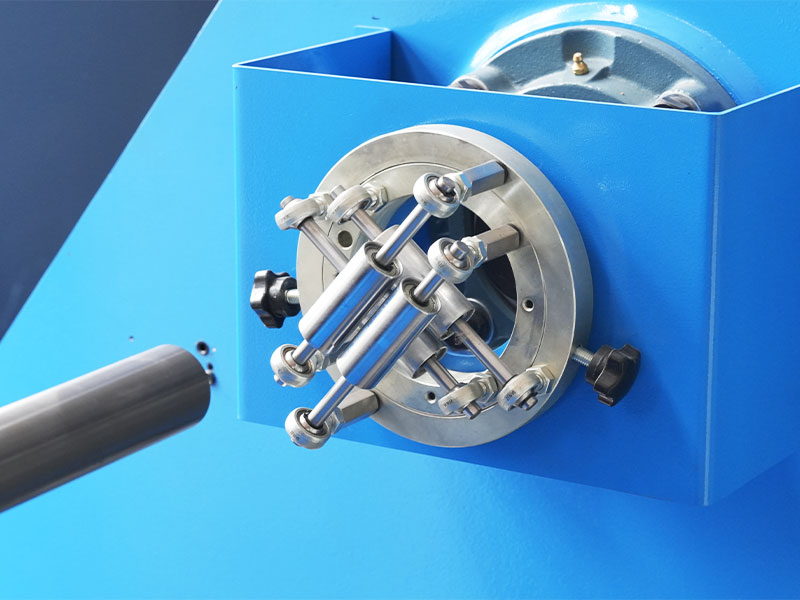

หัวลวด

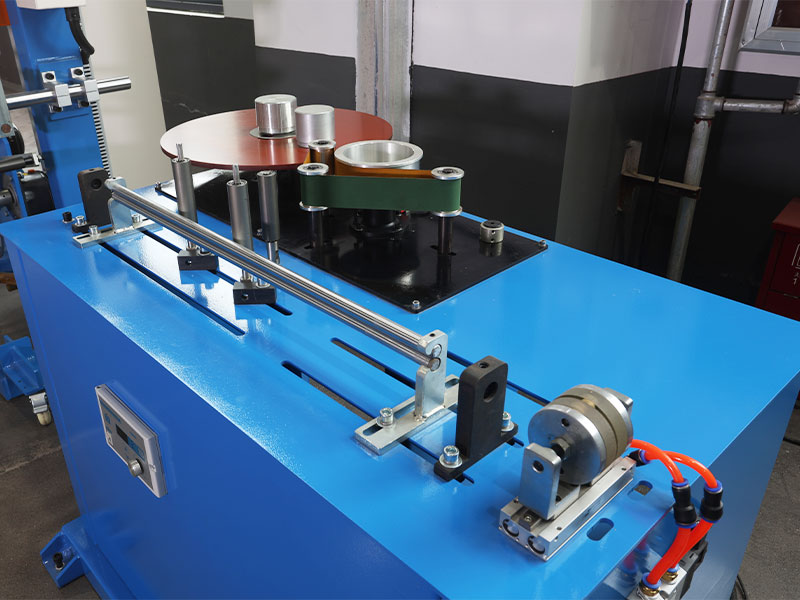

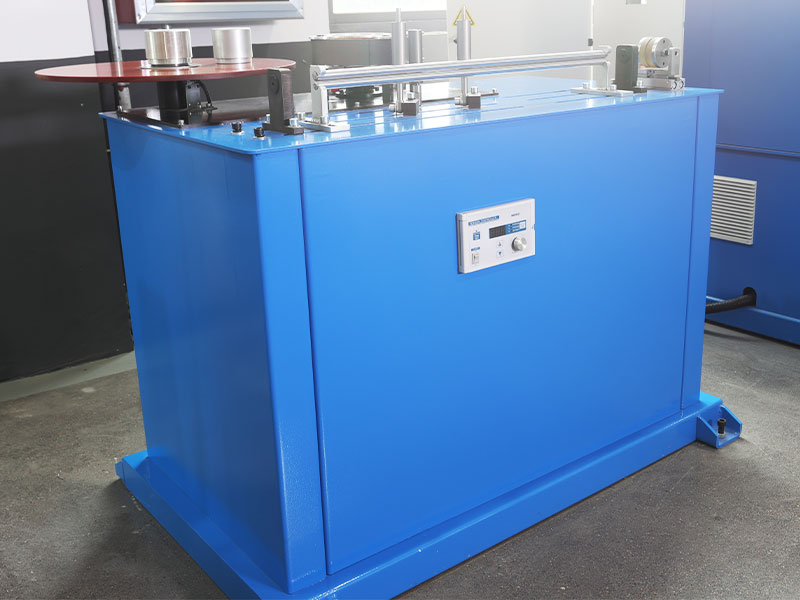

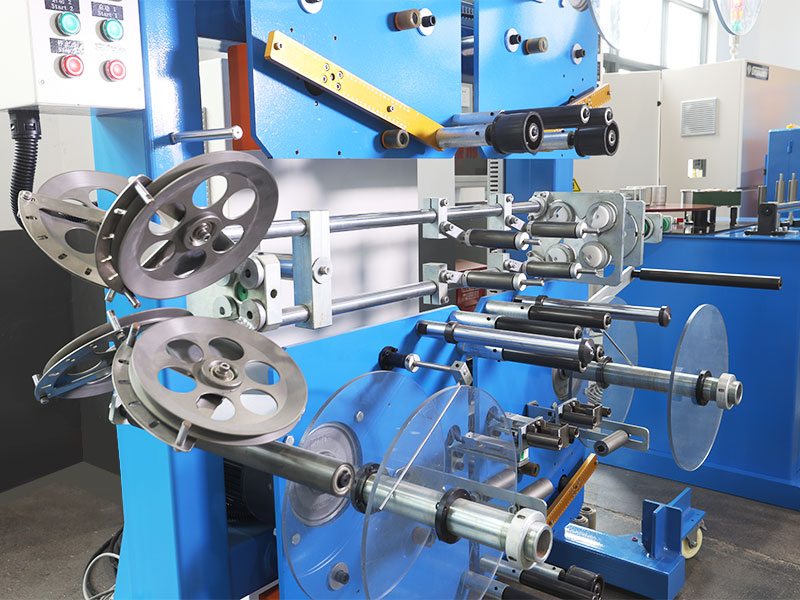

การติดเทปตามยาวด้วยแรงตึงคงที่ - ไม่จำเป็น

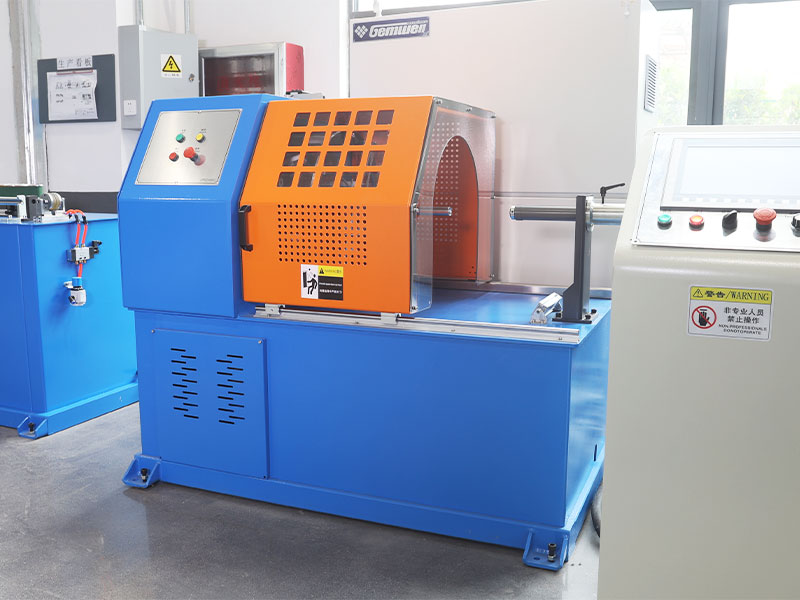

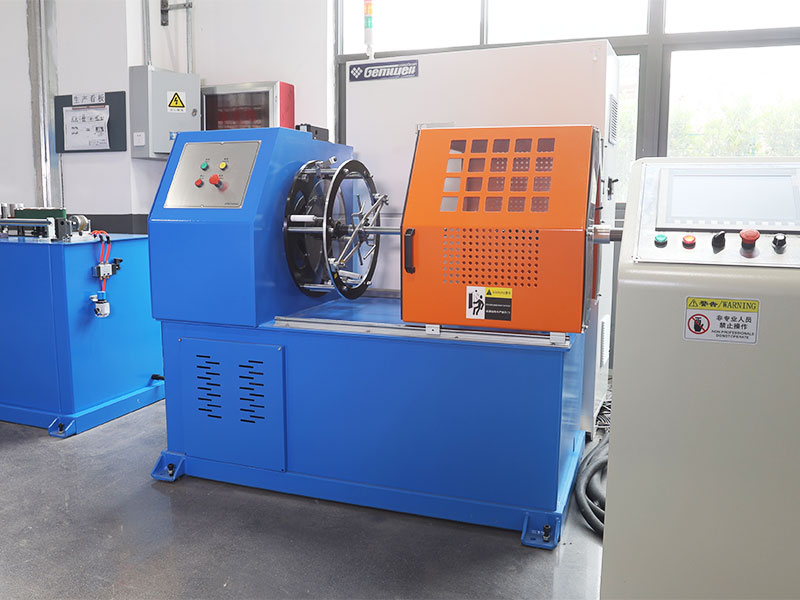

เครื่องติดเทปแบบหมุนตรงกลาง - ไม่จำเป็น

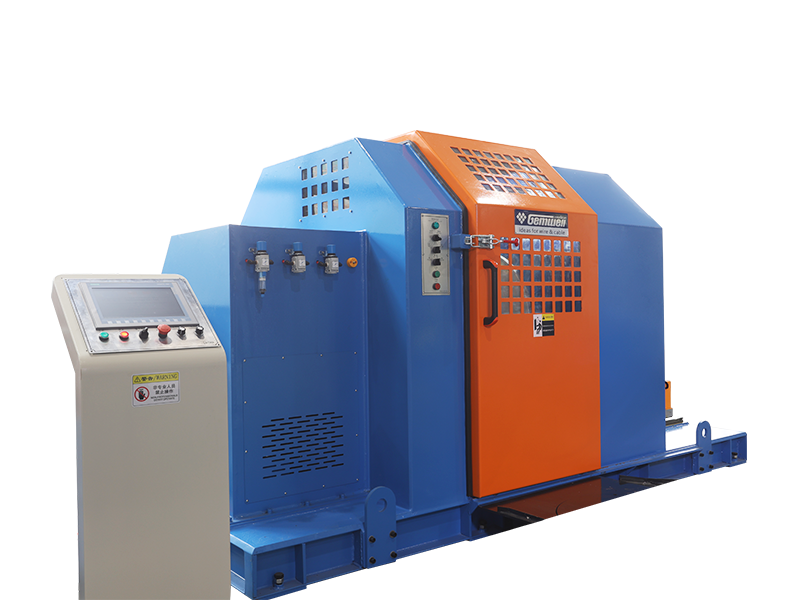

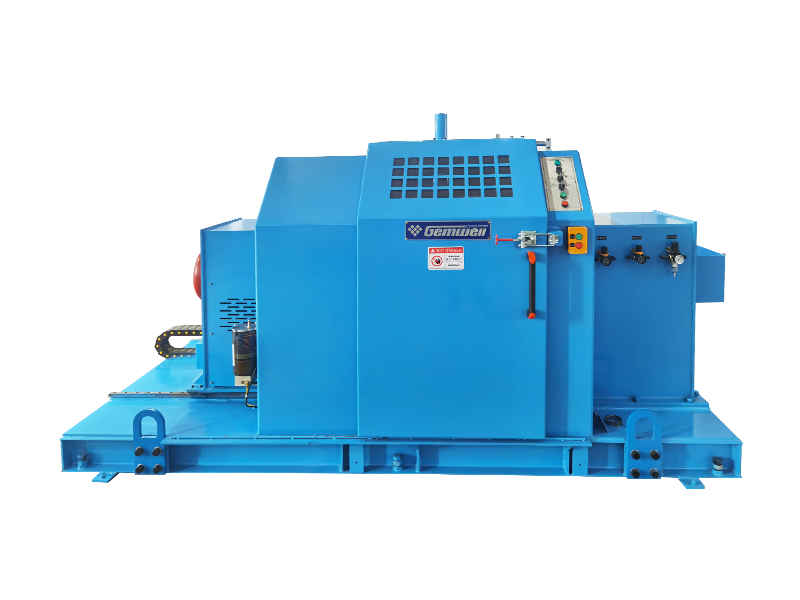

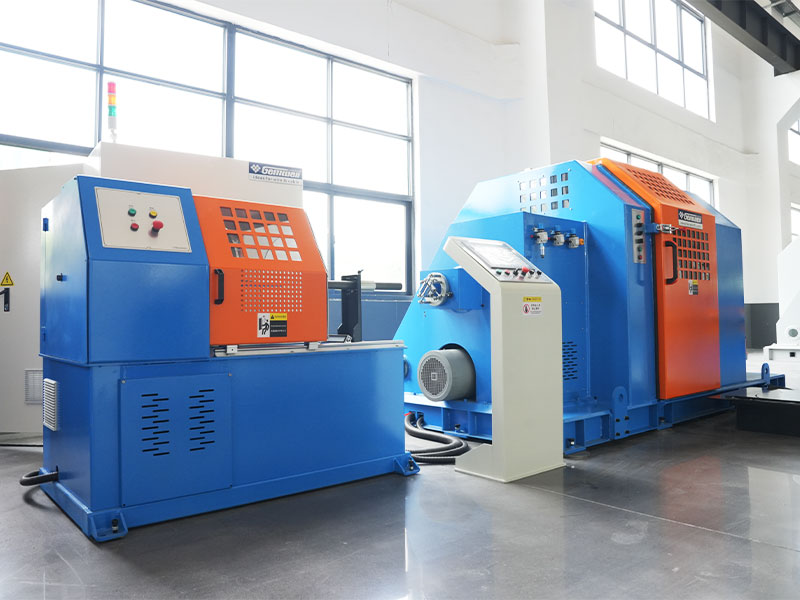

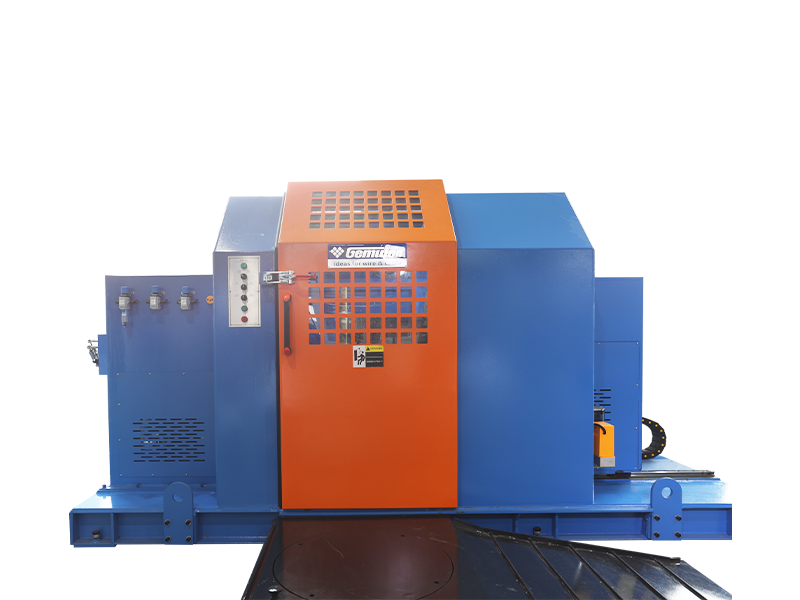

เครื่องบิดเดี่ยวแบบคานยื่นแบบเฟืองท้ายความเร็ว (ไม่มีรอกกว้าน)
ระบบควบคุม
อุปกรณ์เสริมต่อพ่วงสามารถปรับแต่งได้


ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคหลัก ชนิด 630 ประเภท 800 ประเภท 1,000 แบบ 1250
ประเภทสายไฟที่เหมาะสม เครื่องนี้เหมาะสำหรับการบิดและการเดินสายเคเบิลของสายไฟแบบอ่อนหลายแกน รวมถึงสายไฟความถี่สูง สายเคเบิลข้อมูล สายเคเบิลคอมพิวเตอร์ และสายไฟ
ข้อกำหนดลวดแกน Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
เส้นผ่านศูนย์กลางภายนอกของลวดตีเกลียว Ø3-8 Ø5-12 Ø7-18 Ø10-25
ข้อกำหนดการจ่ายเงิน 400-500 400-630 400-630 630-800
ประเภทการจ่ายเงิน สามารถกำหนดค่าด้วยขาตั้งจ่ายกำลังหรือแบบพาสซีฟได้หลากหลาย เช่น ประเภทเพลา ประเภทไม่มีเพลา ประเภทบิดหลัง ฯลฯ
ข้อกำหนดการรับสินค้า 630x475 800x600 1000x750 1250x950
รูด้านในของคอยล์ Ø80 Ø80 Ø127 Ø127
โครงสร้างเครื่องโดยรวม ใช้เส้นกึ่งกลางของโมเดลหลักแบบบิดเดี่ยวเป็นแกน สายการผลิตตั้งแต่การจ่ายเงินจนถึงการรับขึ้นจะมีการกระจายเชิงเส้นตรงในโครงสร้างแบบแยก
ลากตาย แม่พิมพ์ได้รับการแก้ไขที่รูแม่พิมพ์ด้านหลังหัวลวด โดยมีเส้นผ่านศูนย์กลางภายนอกของแม่พิมพ์มาตรฐานอยู่ที่ 25
วิธีบิดหลัง การกำหนดค่ามาตรฐานไม่มีฟังก์ชันการบิดกลับ แต่สามารถปรับแต่งการจ่ายการบิดย้อนกลับได้ เพื่อให้ปราศจากการบิดงอและมีความยืดหยุ่นในระหว่างการเดินสายเคเบิล
อัตราส่วนการบิดกลับ โครงสร้างมาตรฐานไม่มีอัตราส่วนการบิดกลับ และผลิตภัณฑ์มีความเค้นภายใน การจ่ายผลตอบแทนจากการบิดกลับสามารถปรับแต่งได้ด้วยอัตราส่วนการบิดย้อนกลับตั้งแต่ 0% ถึง 100%
ทิศทางการควั่น เอส/แซด
ความเร็วในการหมุนของเครื่องบิดเดี่ยว สูงสุด 900RPM สูงสุด 750RPM สูงสุด 600RPM สูงสุด 400RPM
ช่วงความเร็วของสายไฟ 20-100 20-100 20-100 20-100
ลวดบิดพิทช์ 20-120 30-180 40-250 50-350
ความแม่นยำของสนาม เมื่อทำงานด้วยความเร็วคงที่ ความแม่นยำของระยะพิทช์จะอยู่ภายใน ±2.5 มม. ในระหว่างกระบวนการเริ่ม/หยุด ความแม่นยำของระยะพิทช์จะอยู่ภายใน ±4 มม.
วัสดุคานยื่น โครงสร้างท่อเหล็กสี่เหลี่ยมน้ำหนักเบาและต้านทานอากาศต่ำ
พลังเท้าแขน 7.5KW 11KW 22KW 30KW
เบรกเครื่องยนต์หลัก ดิสก์เบรกแบบนิวแมติก ดิสก์เบรกไฮดรอลิก

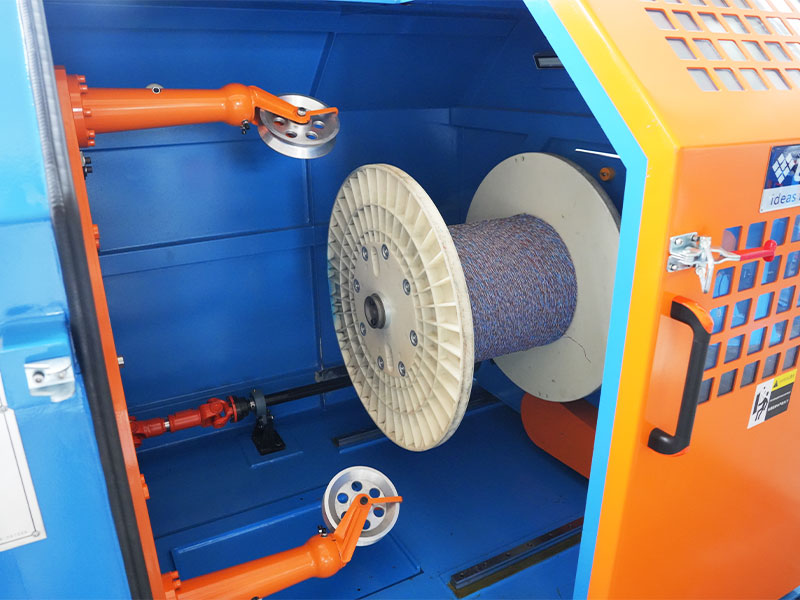

ประเภทกว้าน ไม่มีล้อกว้านหมุนทั้งภายในและภายนอก แต่ลวดจะถูกดึงออกจากเส้นผ่านศูนย์กลางสะสมบนล้อม้วนเก็บแบบไดนามิกแทน ตัวเข้ารหัสจะตรวจจับความเร็วของสายเครื่องจักรและให้การควบคุมการตอบสนองความเร็ว PID แก่มอเตอร์ Take-up
เส้นผ่านศูนย์กลางล้อกว้าน เลขที่
พลังกว้าน เลขที่
โฮสต์รีลยก การยกไฟฟ้าด้วยพาเลทไฮดรอลิก
วิธีการขันให้แน่น ล้อม้วนเก็บน็อตยึดกรวยด้านบน
รีลกำลังโหลดน้ำหนัก สูงสุด400กก สูงสุด600กก สูงสุด 1,000KG สูงสุด 1500KG
กำลังม้วนเก็บ 2.2KW + ส่วนต่าง 3.7KW + ส่วนต่าง 5.5KW + ส่วนต่าง 7.5KW + ส่วนต่าง
การจัดตำแหน่งสาย Take-up 0.75KW 2.2KW
การตรวจจับการเบี่ยงเบนหนีศูนย์ของวัสดุที่จ่ายออก สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟหลักกำลังจะหมด/สัญญาณเตือนและหยุดอัตโนมัติเมื่อสายไฟขาด

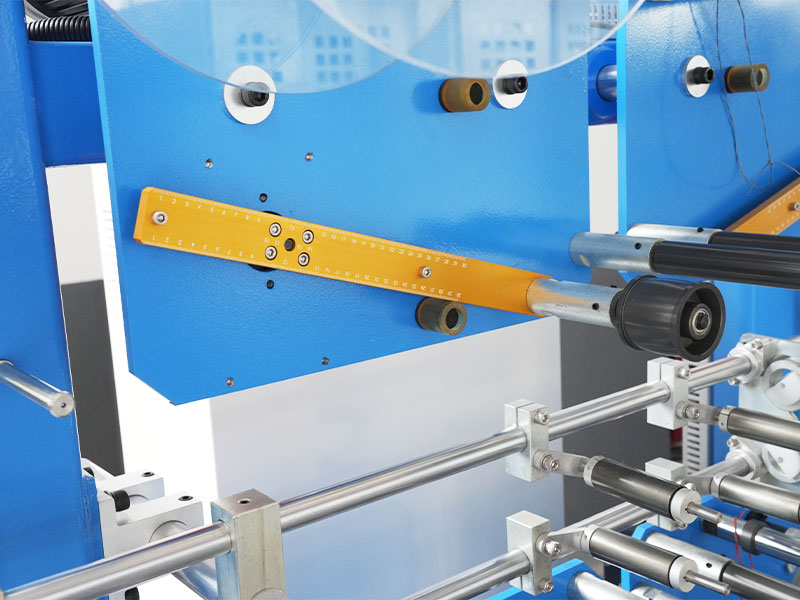

ประเภทความตึงเครียดในการจ่ายเงิน มาตรฐานคือการปรับความตึงโดยการเคลื่อนย้ายหรือเพิ่ม/ถอดบล็อกน้ำหนัก และยังสามารถปรับแต่งให้ปรับความตึงได้โดยใช้เซอร์โวมอเตอร์อีกด้วย
ประเภทแรงดึงขึ้น ส่วนการหยิบขึ้นไม่มีกลไกการตั้งค่าความตึง แต่ความตึงของชุดสายเคเบิลหลังการบิดทำได้โดยการตั้งค่าความตึงของม้วนจ่ายแต่ละอัน
วัสดุติดเทป AL, MYLAR, เทปผ้าฝ้าย, ผ้าไม่ทอ
เส้นผ่านศูนย์กลางภายนอกของม้วนเทป Ø350 Ø450
ความกว้างของเทป 5-30มม 8-40มม
รูของม้วนเทป 50.8/76 สากล
กำลังอัดเทป 2.2KW 3.7KW
ความเร็วเทป สูงสุด 1800RPM สูงสุด 1500RPM
การอัดเทปหน่วยความตึง มาตรฐานที่ใช้คลัตช์ผงแม่เหล็ก คลัตช์ฮิสเทรีซิสสามารถปรับแต่งได้
ความยาวการเก็บแถบเทป 400 มม. เปลี่ยนแถบโดยไม่ต้องตัดสายไฟ
การตรวจสอบการแตกหักของแถบ หยุดอัตโนมัติเมื่อแถบใกล้จะหมดและแตกหัก
อัตราการทับซ้อนกัน 0-50% การตั้งค่าโปรแกรม
หน่วยความตึงเทปตามยาว มาตรฐานที่ใช้คลัตช์ผงแม่เหล็ก คลัตช์ฮิสเทรีซิสสามารถปรับแต่งได้
แม่พิมพ์เทปตามยาว ท่อพันตะเข็บชนิดอื่นสามารถปรับแต่งได้
จอแสดงผลความตึงเครียด มาตรฐานไม่มีการแสดงความตึงเครียด เซ็นเซอร์ความดันดิจิตอลชนิดการสื่อสาร สัญญาณเตือนแรงตึงเกิน และการปิดเครื่องอัตโนมัติสามารถปรับแต่งได้
การจัดการสูตร ระบบการจัดการการกำหนดสูตรแบบกำหนดเองช่วยให้สามารถป้อนข้อมูล เช่น ความตึง อุณหภูมิ เส้นผ่านศูนย์กลางภายนอก พิทช์ S/Z ระยะการพันของเส้น และความดันบรรยากาศ เข้าสู่ PLC ซึ่งสนับสนุนการรวบรวมและการนำเข้าข้อมูลสำหรับการผลิตแบบดิจิทัล
การป้องกันความปลอดภัย การตรวจจับและการทำนายอัตโนมัติของอุณหภูมิ / การสั่นสะเทือน / เสียง / ความดัน สามารถปรับแต่งได้ตามการออกแบบมาตรฐาน CE / CSA / UL
การตรวจจับประกายไฟ เครื่องทดสอบประกายไฟสามารถปรับแต่งได้
มาตรฐานด้านพลังงาน มาตรฐานคือ 3 เฟส 380V/50Hz และสามารถปรับแต่งแหล่งจ่ายไฟให้เหมาะกับประเทศและภูมิภาคต่างๆ




คุณสมบัติของผลิตภัณฑ์

ความเร็วที่มีประสิทธิภาพ: คานยื่นแบบบิดเดี่ยวต้องผ่านการทดสอบและสอบเทียบเครื่องชั่งแบบคงที่และไดนามิก ส่งผลให้มีการสั่นสะเทือนน้อยลงและมีเสียงรบกวนต่ำ สปินเดิลหลักทำงานที่ความเร็วสูงอย่างต่อเนื่องโดยไม่เกิดความร้อน รับประกันความเร็วที่มีประสิทธิภาพ

การใช้งานที่หลากหลาย: อุปกรณ์ที่เหมาะอย่างยิ่งสำหรับการบิดความเร็วสูงของสายไฟหลักต่างๆ เป็นตัวเลือกยอดนิยมสำหรับการผลิตเทปพันเกลียวและพันแบบอนุกรม

การจัดเรียงสายไฟที่มีประสิทธิภาพ: กระบวนการจัดเรียงสายไฟใช้โครงสร้างรูปทรงกล่อง โดยม้วนลวดจะเคลื่อนที่ไปมาในแนวเส้นตรงพร้อมกับกล่องเก็บสายไฟ เพื่อให้มั่นใจว่าการจัดเรียงสายไฟจะเป็นระเบียบเรียบร้อย

ฉลาด: การจัดการสูตรอาหาร ช่วยให้สามารถเรียกดูสูตร SOP ได้ในคลิกเดียว การเตรียมการเริ่มต้นใช้งานในคลิกเดียว และการเปิดใช้งานในคลิกเดียว ให้การตอบสนองแบบไดนามิกเกี่ยวกับระยะพิทช์บิดและการคืนแรงบิด การตรวจจับข้อผิดพลาด การตรวจจับการแตกหักของสายเคเบิล มิเตอร์ต่อการปิดเครื่อง การควบคุมอัจฉริยะ

บำรุงรักษาง่าย: ลูกค้าที่อยู่นอกประเทศจีนสามารถปรับแต่งการใช้ระบบควบคุมบัส Profinet ได้ ซึ่งช่วยให้มั่นใจในการส่งสัญญาณที่รวดเร็วและมีการรบกวนต่ำ ตราบใดที่มีเครือข่ายการสื่อสารในประเทศหรือภูมิภาคใดๆ ก็ตาม การตรวจจับข้อผิดพลาดจากระยะไกล การแก้ไขปัญหา และการบริการบำรุงรักษาก็สามารถดำเนินการได้อย่างรวดเร็ว
