ลวดป้องกันคืออะไร?

ลวดป้องกันคืออะไร: คำตอบโดยตรง

ลวดหุ้มฉนวนคือตัวนำไฟฟ้าหรือกลุ่มตัวนำที่ห่อหุ้มด้วยวัสดุนำไฟฟ้าตั้งแต่หนึ่งชั้นขึ้นไปซึ่งออกแบบมาเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการรบกวนด้วยคลื่นความถี่วิทยุ (RFI) แผงป้องกันทำหน้าที่เป็นกรงฟาราเดย์รอบๆ ตัวนำนำสัญญาณที่อยู่ด้านใน โดยเปลี่ยนเส้นทางสัญญาณรบกวนทางไฟฟ้าที่ไม่พึงประสงค์ลงกราวด์ แทนที่จะปล่อยให้บิดเบือนสัญญาณที่ส่ง ในทางปฏิบัติ หมายถึงข้อมูล เสียง วิดีโอ หรือสัญญาณไฟฟ้าที่เคลื่อนที่ผ่านสายไฟไปถึงปลายทางที่สะอาดกว่าและแม่นยำมากกว่าผ่านทางทางเลือกอื่นที่ไม่มีการหุ้มฉนวน

สายไฟที่มีฉนวนหุ้มเป็นข้อกำหนดพื้นฐานสำหรับสภาพแวดล้อมใดๆ ที่ไม่สามารถลดทอนความสมบูรณ์ของสัญญาณได้ — พื้นระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ ตู้การบิน สตูดิโอออกอากาศ และศูนย์ข้อมูลความเร็วสูง ต่างก็พึ่งพาสิ่งเหล่านี้ทุกวัน ตัวนำที่มีความละเอียดอ่อนจะดูดซับพลังงานที่แผ่ออกมาจากมอเตอร์ที่อยู่ใกล้เคียง แหล่งจ่ายไฟแบบสวิตชิ่ง หลอดไฟฟลูออเรสเซนต์ และแม้แต่สายเคเบิลอื่นๆ ที่ทำงานขนานกัน หากไม่มีการป้องกัน ซึ่งทำให้ประสิทธิภาพลดลงและทำให้เกิดอัตราข้อผิดพลาดที่ประกอบขึ้นตามขนาด

ความครอบคลุมของกำบังแสดงเป็นเปอร์เซ็นต์ โดยทั่วไปแล้วชีลด์ฟอยล์จะให้การครอบคลุม 100% ในขณะที่ชีลด์แบบถักจะมีตั้งแต่ 85% ถึง 98% ขึ้นอยู่กับมุมของเปียและความหนาแน่นของเกลียว สำหรับสายสัญญาณอุตสาหกรรมส่วนใหญ่ วิศวกรตั้งเป้าหมายความครอบคลุมอย่างน้อย 90% เพื่อให้เป็นไปตามข้อกำหนด IEC 61000 และ MIL-DTL-17 โดยไม่ต้องเพิ่มเส้นผ่านศูนย์กลางหรือต้นทุนของสายเคเบิลโดยไม่จำเป็น

วิธีสร้างชั้นป้องกัน

ตัวโล่นั้นไม่ใช่ชั้นมาตรฐานเพียงชั้นเดียว ผู้ผลิตเลือกสถาปัตยกรรมการป้องกันตามช่วงความถี่ของการรบกวนที่คาดหวัง ข้อกำหนดด้านความยืดหยุ่นของสายเคเบิล และสภาพแวดล้อมในการติดตั้ง การทำความเข้าใจการก่อสร้างแต่ละประเภทจะช่วยในการระบุสายเคเบิลสำหรับโครงการใหม่หรือประเมินการติดตั้งที่มีอยู่

โล่ฟอยล์

ชิลด์ฟอยล์ประกอบด้วยชั้นบางๆ ของอะลูมิเนียมหรือทองแดงที่เชื่อมติดกับตัวพาฟิล์มโพลีเอสเตอร์ ฟอยล์พันรอบมัดตัวนำโดยมีการทับซ้อนกันที่กำหนดไว้ — โดยทั่วไปคือ 10% ถึง 25% — เพื่อรักษาความต่อเนื่องทางไฟฟ้า ชิลด์ฟอยล์ให้การครอบคลุมพื้นผิว 100% ทำให้มีประสิทธิภาพสูงต่อ EMI ความถี่สูงที่สูงกว่า 100 kHz มีน้ำหนักเบา เพิ่มเส้นผ่านศูนย์กลางน้อยที่สุด และคุ้มค่าสำหรับเครื่องมือวัดแบบมัลติคอร์และสายเคเบิลข้อมูล ข้อดีคือแผ่นฟอยล์ค่อนข้างเปราะบางและไม่เหมาะกับสายเคเบิลที่โค้งงออย่างต่อเนื่องในการให้บริการ

โล่ถัก

ชีลด์แบบถักถูกสร้างขึ้นโดยการพันเกลียวลวดทองแดงกระป๋อง ทองแดงเปลือย หรือลวดทองแดงชุบเงินเข้าด้วยกันเป็นลวดลายทอรอบๆ ตัวนำที่หุ้มฉนวน ความครอบคลุมของการถักเปียขึ้นอยู่กับจำนวนพาหะ การหยิบต่อนิ้ว และเส้นผ่านศูนย์กลางของเกลียวลวด การถักเปียที่ปรับให้เหมาะสมสำหรับการลดทอนความถี่ต่ำ เช่น ต่ำกว่า 10 MHz อาจใช้โครงแบบ 36 เส้น 16 เส้นที่มีความครอบคลุม 95% ชีลด์แบบถักให้ความแข็งแรงเชิงกลที่ดีเยี่ยม รักษาความครอบคลุมแม้ในขณะที่สายเคเบิลงอซ้ำๆ และมีความต้านทานในการถ่ายโอนต่ำ ซึ่งเป็นตัวชี้วัดหลักสำหรับประสิทธิภาพการป้องกันที่ความถี่ต่ำ

เกลียวและโล่เสิร์ฟ

ชีลด์เกลียว (หรือเสิร์ฟ) จะพันเกลียวรอบแกนสายเคเบิลแทนที่จะพันกัน โครงสร้างนี้ทำให้สายเคเบิลมีความยืดหยุ่นสูงสุดและมีรัศมีการโค้งงอต่ำที่สุดในบรรดาการออกแบบที่มีฉนวนป้องกันใดๆ ซึ่งเป็นเหตุผลว่าทำไมสายเคเบิลที่มีฉนวนหุ้มแบบเกลียวจึงมีอิทธิพลเหนือสายไมโครโฟน สายชุดหูฟัง และสายสำหรับตรวจสอบผู้ป่วยทางการแพทย์ที่เคลื่อนที่ตลอดเวลาระหว่างการใช้งาน ความครอบคลุมจะต่ำกว่าการถักเปียที่จำนวนตัวนำเดียวกันเล็กน้อย และความต้านทานการสัมผัสจะเพิ่มขึ้นที่รอบการโค้งงอที่สูงขึ้น ดังนั้น โดยทั่วไปแล้ว ชีลด์เกลียวจะไม่ถูกระบุสำหรับการใช้งาน RF หรือข้อมูลความถี่สูง

โล่ผสม

สำหรับสภาพแวดล้อมที่มีการรบกวนในสเปกตรัมความถี่กว้าง แผ่นป้องกันแบบผสมผสานจะหุ้มฟอยล์และถักเปียเข้าด้วยกัน ฟอยล์จะปิดผนึกทุกช่องว่างเพื่อการป้องกันความถี่สูง ในขณะที่เปียให้ความทนทานทางกลและปรับปรุงประสิทธิภาพการป้องกันความถี่ต่ำ สถาปัตยกรรมนี้เป็นมาตรฐานในสายเคเบิลเครือข่าย Cat 7 และ Cat 8 รวมถึงสายโคแอกเซียลระดับไฮเอนด์ที่ใช้ในแอปพลิเคชันการออกอากาศและการส่งสัญญาณ RF แผงป้องกันแบบรวมสามารถบรรลุค่าอิมพีแดนซ์ในการถ่ายโอนที่ต่ำกว่า 5 มิลลิโอห์มต่อเมตร ซึ่งแปลโดยตรงถึงการปรับปรุงคุณภาพสัญญาณที่วัดได้ในการติดตั้งที่มีความต้องการสูง

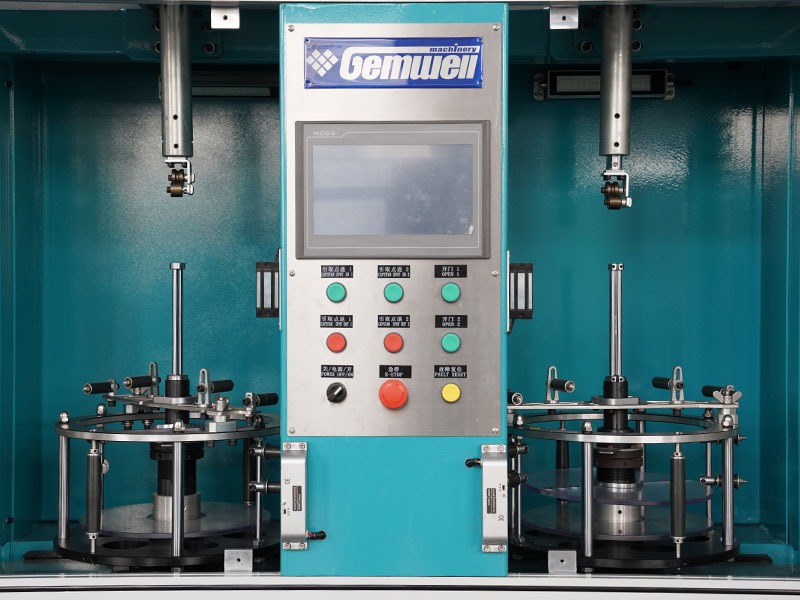

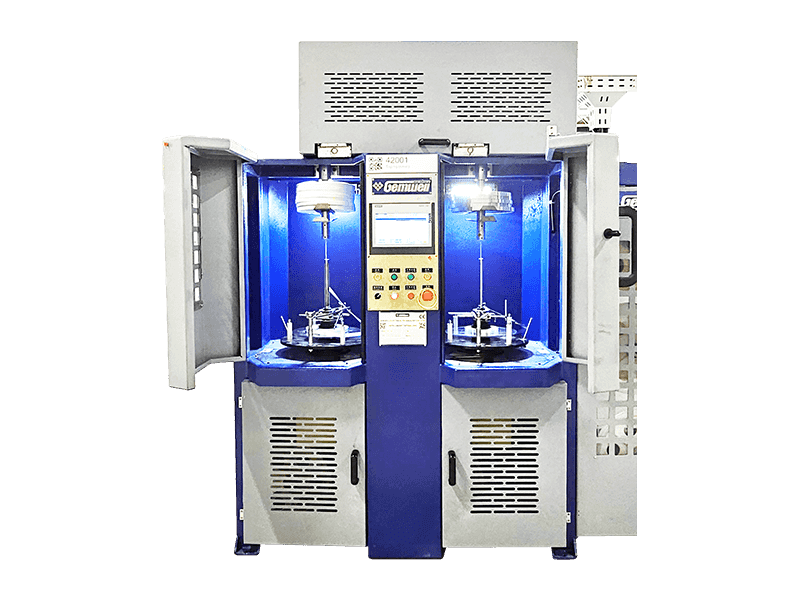

บทบาทของ การพันสายไฟและสายเคเบิล ในชุดสายเคเบิลแบบมีชีลด์

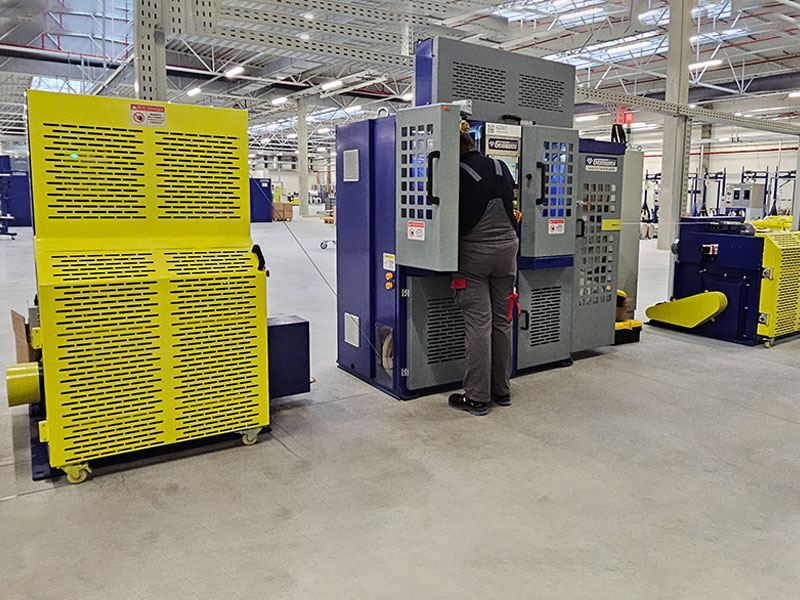

ก่อนที่จะใช้ชั้นกำบังสื่อไฟฟ้า ขั้นตอนกลางที่สำคัญจะเกิดขึ้น: การพันสายไฟและสายเคเบิล กระบวนการนี้จะพันเทปพิเศษรอบๆ มัดตัวนำหรือตัวนำหุ้มฉนวนแต่ละตัวเพื่อรองรับวัตถุประสงค์ด้านโครงสร้างและการทำงานหลายประการ ซึ่งส่งผลโดยตรงต่อประสิทธิภาพของสายเคเบิลที่มีฉนวนหุ้มเสร็จแล้ว

การติดเทปสายไฟและสายเคเบิลทำหน้าที่เป็นตัวคั่นระหว่างฉนวนด้านในและชีลด์ด้านนอก หากไม่มีการแบ่งแยกนี้ ฟอยล์หรือสายถักจะกดทับตัวนำฉนวนโดยตรง ทำให้เกิดการเสียดสีทางกลระหว่างการโค้งงอ และทำให้เกิดการคัปปลิ้งแบบคาปาซิทีฟระหว่างชีลด์และตัวนำสัญญาณ ชั้นเทปที่สม่ำเสมอและเรียบเนียนช่วยป้องกันปัญหาทั้งสองประการ เทปยังรักษาความกลมของแกนสายเคเบิลเพื่อให้ชีลด์ใช้เท่าๆ กันทั่วทั้งเส้นรอบวงทั้งหมด — พื้นผิวแกนที่ไม่เรียบสม่ำเสมอทำให้เกิดการเหลื่อมกันของฟอยล์ที่ไม่สม่ำเสมอและการครอบคลุมของสายถักที่ไม่สอดคล้องกัน ทั้งสองอย่างนี้ทำให้ประสิทธิภาพของการป้องกันลดลง

ในสายเคเบิลที่มีฉนวนหุ้มแบบมัลติคอร์ การป้องกันแบบคู่หรือแบบกลุ่มต้องใช้การพันสายไฟและสายเคเบิลทั้งหมดเพื่อความสมบูรณ์ทางกล คู่ตีเกลียวแต่ละคู่ในการออกแบบสายคู่บิดเกลียวแบบมีตะแกรง (STP) หรือสายคู่บิดเกลียวฟอยล์ (FTP) จะได้รับการพันด้วยเทปฟอยล์ของตัวเองก่อนที่จะติดแผ่นป้องกันโดยรวม วิธีนี้จะช่วยป้องกันสัญญาณรบกวนระหว่างคู่ ในขณะที่ยังคงปล่อยให้สายถักด้านนอกทำหน้าที่เป็นชั้นป้องกันเสียงรบกวนในโหมดทั่วไปสำหรับสายเคเบิลทั้งหมด หากไม่มีขั้นตอนการพันเทปด้านใน รูปทรงของแต่ละคู่จะเปลี่ยนไปในระหว่างกระบวนการเดินสายเคเบิล ซึ่งทำลายความสม่ำเสมอของอิมพีแดนซ์ที่กำหนดความสามารถด้านอัตราข้อมูลของสายเคเบิล

ประเภทของเทปที่ใช้ในการผลิตสายเคเบิล

วัสดุเทปบางชนิดไม่สามารถใช้แทนกันได้ ผู้ผลิตสายเคเบิลเลือกประเภทเทปโดยพิจารณาจากอุณหภูมิในการทำงาน ข้อกำหนดเกี่ยวกับฉนวน ความต้องการด้านความยืดหยุ่น และตัวเทปเองจำเป็นต้องมีส่วนร่วมในการป้องกันหรือไม่

เปอร์เซ็นต์การทับซ้อนระหว่างการติดเทปสายไฟและสายเคเบิลก็เป็นตัวแปรที่ได้รับการควบคุมเช่นกัน การทับซ้อน 50% เป็นมาตรฐานสำหรับเทปฟิล์มโพลีเอสเตอร์ที่ใช้เป็นชั้นประสาน สำหรับเทปฟอยล์อะลูมิเนียม-โพลีเอสเตอร์ที่มีฟังก์ชันป้องกัน การทับซ้อนที่แน่นหนากว่า 25% เป็นเรื่องปกติ เนื่องจากตัวฟอยล์ให้การครอบคลุม 100% การทับซ้อนกันเพียงต้องแน่ใจว่าไม่มีช่องว่างเปิดเมื่อสายเคเบิลงอ ผู้ผลิตกำหนดพิกัดความเผื่อที่ทับซ้อนกันในเอกสารควบคุมกระบวนการ และการเบี่ยงเบนที่เกิน ±5% จะถูกทำเครื่องหมายสำหรับการทำงานซ้ำในสภาพแวดล้อมการผลิตที่มีการควบคุมคุณภาพ

ลวดที่มีฉนวนหุ้มกับลวดที่ไม่มีฉนวนหุ้ม: เมื่อความแตกต่างมีความสำคัญอย่างแท้จริง

ช่องว่างด้านประสิทธิภาพระหว่างสายไฟที่มีฉนวนหุ้มและสายไฟที่ไม่มีฉนวนหุ้มนั้นไม่ได้เป็นไปในทางทฤษฎี แต่จะแสดงให้เห็นในรูปแบบที่สามารถวัดได้ ขึ้นอยู่กับการใช้งาน การทำความเข้าใจว่าเมื่อใดที่มีการป้องกันเป็นสิ่งสำคัญเมื่อเทียบกับเมื่อไม่จำเป็น ช่วยหลีกเลี่ยงการกำหนดสายเคเบิลมากเกินไป (ซึ่งเพิ่มต้นทุนและความซับซ้อนในการติดตั้ง) หรือระบุต่ำกว่าที่กำหนด (ซึ่งทำให้เกิดปัญหาในการปฏิบัติงานจริง)

สายเคเบิลคู่บิดเกลียว (UTP) แบบไม่มีฉนวนหุ้ม ซึ่งเป็นมาตรฐานสำหรับการติดตั้งอีเทอร์เน็ตในสำนักงานส่วนใหญ่ ทำงานได้ดีอย่างสมบูรณ์แบบในสภาพแวดล้อมที่มีแหล่งกำเนิด EMI น้อยที่สุด และความยาวของสายเคเบิลต่ำกว่าประมาณ 90 เมตร การบิดคู่กันช่วยลดสัญญาณรบกวนในโหมดทั่วไปในระดับปานกลาง ซึ่งเพียงพอสำหรับอีเทอร์เน็ต 10/100/1000Base-T ในอาคารพาณิชย์ทั่วไป ทันทีที่สายเคเบิลเหล่านั้นเดินเข้าสู่สภาพแวดล้อมทางอุตสาหกรรมที่มีไดรฟ์ความถี่แปรผัน มอเตอร์ขนาดใหญ่ หรือท่อร้อยสายหนาแน่นที่จ่ายพลังงานและสายสัญญาณเข้าด้วยกัน ประสิทธิภาพของ UTP จะลดลงอย่างวัดผลได้ อัตราข้อผิดพลาดบิตเพิ่มขึ้น ความเร็วลิงก์ลดลงจนอัตราการเจรจาอัตโนมัติลดลง และการส่งแพ็กเก็ตใหม่เพิ่มขึ้น

คู่บิดเกลียวที่มีฉนวนหุ้ม (STP, FTP หรือ เอส/เอฟทีพี ขึ้นอยู่กับสถาปัตยกรรม) แก้ไขปัญหาเหล่านี้โดยบรรจุสัญญาณไว้ภายในชิลด์และปฏิเสธสัญญาณรบกวนจากภายนอกก่อนที่จะถึงตัวนำ การวิ่ง 90 เมตรแบบเดียวกับที่มีปัญหากับ UTP ในสภาพแวดล้อมทางอุตสาหกรรมจะดำเนินการได้อย่างน่าเชื่อถือที่ความเร็ว Gigabit เมื่อใช้สายเคเบิลที่มีฉนวนหุ้มอย่างเหมาะสม โดยมีเงื่อนไขว่าฉนวนจะสิ้นสุดลงกราวด์อย่างถูกต้องที่ปลายทั้งสองข้าง

สภาพแวดล้อมที่ต้องใช้ลวดป้องกัน

• สายการผลิตและการประกอบที่มีเซอร์โวไดรฟ์และไดรฟ์ความถี่แปรผัน (VFD) ที่ทำงานสูงกว่าความถี่สวิตชิ่ง 1 kHz
• อุปกรณ์สร้างภาพทางการแพทย์ที่แม้แต่สัญญาณรบกวนที่มีแอมพลิจูดต่ำบนเซ็นเซอร์ก็สามารถบิดเบือนข้อมูลการวินิจฉัยได้
• การออกอากาศและการผลิตเสียงที่ฮัมความถี่ 60 Hz จากโครงสร้างพื้นฐานด้านพลังงานทำให้คุณภาพสัญญาณลดลง
• เครื่องมือวัดทำงานในโรงงานเคมีที่ถาดสายเคเบิลผสมการเดินสายสัญญาณเทอร์โมคัปเปิลเข้ากับแหล่งจ่ายไฟ 480V
• ระบบอิเล็กทรอนิกส์ในยานยนต์ในแพลตฟอร์ม EV ไฟฟ้าแรงสูงที่ต้องใช้สายเคเบิล HV ที่มีฉนวนหุ้มเพื่อป้องกันการรบกวนกับการสื่อสาร CAN บัสและ LIN บัส
• ศูนย์ข้อมูลที่ใช้การเชื่อมต่อทองแดง 25G และ 100G โดยที่สายเคเบิล DAC แบบพาสซีฟอาศัยการป้องกันที่มีประสิทธิภาพเพื่อให้บรรลุเป้าหมาย BER ที่ต่ำกว่า 10^-12

ลวดที่ไม่มีฉนวนหุ้มยังคงเป็นตัวเลือกที่เหมาะสม

• อีเธอร์เน็ตสำนักงานและที่พักอาศัยมาตรฐานต่ำกว่า 1 Gbps ในสภาพแวดล้อมทางไฟฟ้าที่สะอาด
• การเดินสายภายในภายในตู้หุ้มฉนวนที่ออกแบบมาอย่างดี โดยที่ตู้ป้องกัน EMC เอง
• การกระจายพลังงานไฟฟ้ากระแสตรงที่ไม่สำคัญที่กระแสต่ำซึ่งสัญญาณรบกวนที่ดำเนินการเป็นที่ยอมรับได้
• สัญญาณสั้นทำงานต่ำกว่า 1 เมตรในสภาพแวดล้อมที่ไม่เป็นอันตรายซึ่งความยาวของคัปปลิ้งไม่เพียงพอที่จะรับสัญญาณรบกวนที่สำคัญ

การต่อสายดินป้องกันอย่างถูกต้อง

ลวดหุ้มฉนวนที่ไม่ได้ต่อสายดินอย่างเหมาะสมจะให้การป้องกันเพียงเล็กน้อยหรือไม่มีเลย โล่จะต้องมีเส้นทางความต้านทานต่ำลงกราวด์เพื่อรวบรวมพลังงานรบกวนเพื่อระบายออกไป การต่อสายดินที่ไม่ถูกต้องเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของความล้มเหลวของ EMC ในระบบที่ใช้สายเคเบิลที่มีฉนวนหุ้ม และการทำความเข้าใจแนวทางที่ถูกต้องจะช่วยป้องกันรอบการแก้ไขปัญหาที่มีราคาแพงหลังการติดตั้ง

สำหรับการใช้งานสายสัญญาณส่วนใหญ่ แผงป้องกันควรต่อสายดินที่ปลายด้านหนึ่งเท่านั้น ซึ่งโดยทั่วไปคือปลายแหล่งที่มา วิธีการต่อสายดินแบบจุดเดียวนี้จะป้องกันไม่ให้กระแสไฟฟ้าของชีลด์ไหลไปตามความยาวของสายเคเบิล ซึ่งจะทำให้เกิดแรงดันไฟฟ้าบนชีลด์และทำให้วัตถุประสงค์ของสายเคเบิลล้มเหลว เมื่อชีลด์ต่อกราวด์ที่ปลายทั้งสองของสายเคเบิลยาว ความต่างศักย์ของกราวด์ระหว่างจุดปลายทั้งสอง ซึ่งเป็นเหตุการณ์ทั่วไปในโรงงานอุตสาหกรรมที่บัสกราวด์ที่แผงต่างกันอาจแตกต่างกัน 1–5 V จะขับกระแสผ่านชีลด์ที่เหนี่ยวนำสัญญาณรบกวนโดยตรงไปยังตัวนำสัญญาณ

ข้อยกเว้นคือแอปพลิเคชันความถี่สูงที่สูงกว่าประมาณ 1 MHz ที่ความถี่เหล่านี้ กราวด์จุดเดียวจะสร้างเสียงสะท้อนของคลื่นหนึ่งในสี่ส่วนตามแนวชีลด์ ซึ่งจริงๆ แล้วอาจทำให้การรับเสียงรบกวนความถี่สูงแย่ลงได้ แผงป้องกันสายเคเบิลข้อมูล RF และความเร็วสูงมีการต่อสายดินที่ปลายทั้งสองข้างและที่จุดกึ่งกลางหลายจุด เพื่อให้แน่ใจว่าฉนวนจะมีศักย์ไฟฟ้าที่สม่ำเสมอตลอดความยาวของสายเคเบิล สายโคแอกเชียลสำหรับการใช้งาน RF มักจะมีชีลด์แบบมีสายดินสองชั้นเสมอด้วยเหตุผลนี้

ข้อผิดพลาดทั่วไปในการต่อสายดินที่ควรหลีกเลี่ยง

• การปล่อยให้โล่ไม่เชื่อมต่อกัน (ลอย) ที่ปลายด้านหนึ่งหรือทั้งสองข้าง - สิ่งนี้จะเปลี่ยนโล่ให้เป็นเสาอากาศแทนที่จะเป็นสิ่งกีดขวาง
• การต่อสายดินผ่านสายผมเปียยาว แม้แต่สายผมเปียขนาด 50 มม. ยังแนะนำตัวเหนี่ยวนำที่วัดได้ ซึ่งจำกัดประสิทธิภาพของชีลด์ที่สูงกว่าสองสามร้อย kHz
• การใช้กราวด์ป้องกันเฉพาะที่ไม่ได้เชื่อมกลับไปยังกราวด์ของระบบหลัก — กราวด์แยกที่มีศักย์ไฟฟ้าต่างกันทำให้เกิดปัญหาเดียวกันกับไม่มีการกราวด์เลย
• การเชื่อมต่อชีลด์ไม่ต่อเนื่องผ่านคอนเน็กเตอร์ — คอนเน็กเตอร์ทุกตัวตลอดเส้นทางสายเคเบิลที่มีชีลด์ต้องมีปลายชีลด์ 360 องศา ไม่ใช่หน้าสัมผัสหางเปียขนาดเล็ก
• การผสมการต่อสายดินแบบจุดเดียวและหลายจุดบนสายเคเบิลเส้นเดียวกันโดยไม่มีเหตุผลในการออกแบบที่ชัดเจน สิ่งนี้ทำให้เกิดลักษณะการสั่นพ้องที่ไม่อาจคาดเดาได้

การพันสายไฟและสายเคเบิลส่งผลต่ออิมพีแดนซ์และคุณภาพของสัญญาณอย่างไร

ขั้นตอนการพันเทปในการผลิตสายเคเบิลไม่ได้อาศัยกลไกเพียงอย่างเดียว แต่จะมีผลกระทบทางไฟฟ้าโดยตรงต่อคุณลักษณะอิมพีแดนซ์ของสายเคเบิลที่เสร็จแล้ว อิมพีแดนซ์เป็นตัวกำหนดว่าสายเคเบิลส่งสัญญาณความเร็วสูงได้ดีเพียงใด โดยไม่มีการสะท้อนที่ทำให้ข้อมูลเสียหาย และค่าคงที่ไดอิเล็กตริกของวัสดุเทปเป็นหนึ่งในตัวแปรที่กำหนดอิมพีแดนซ์ควบคู่ไปกับเส้นผ่านศูนย์กลางและระยะห่างของตัวนำ

สำหรับสายโคแอกเซียล 50 โอห์ม ค่าคงที่ไดอิเล็กทริกของวัสดุฉนวนทั้งหมดระหว่างตัวนำตรงกลางและตัวป้องกัน รวมถึงชั้นเทปใดๆ จะต้องนำมาคำนวณในการคำนวณทางเรขาคณิตด้วย เทปฟิล์มโพลีเอสเตอร์มีค่าคงที่ไดอิเล็กตริกประมาณ 3.2–3.4 เทป PTFE มีค่าประมาณ 2.1 ผู้ออกแบบสายเคเบิลที่เปลี่ยนวัสดุเทปโดยไม่คำนวณเส้นผ่านศูนย์กลางหรือระยะห่างของตัวนำใหม่จะผลิตสายเคเบิลที่ไม่ตรงตามความต้านทานเป้าหมาย ส่งผลให้เกิดความล้มเหลวในการสูญเสียกลับบนสายเคเบิลที่เสร็จแล้ว

ในสายเคเบิลข้อมูลคู่ตีเกลียว ขั้นตอนการพันสายไฟและสายเคเบิลจะกำหนดไดอิเล็กตริกที่มีประสิทธิผลโดยรอบแต่ละคู่ ซึ่งจะควบคุมลักษณะเฉพาะของคู่ความต้านทานและความเร็วการแพร่กระจายโดยตรง ตัวอย่างเช่น สายเคเบิลประเภท 6A ต้องมีการควบคุมอิมพีแดนซ์แต่ละคู่ภายใน ±2 โอห์มตลอดช่วงความถี่เต็ม 500 MHz การจะบรรลุพิกัดความเผื่อนั้นจำเป็นต้องมีการควบคุมประเภทเทป ความหนา ความตึง และเปอร์เซ็นต์การทับซ้อนของเทปอย่างแม่นยำในระหว่างขั้นตอนการติดเทป ความหนาของเทปที่เปลี่ยนแปลง 10% สามารถเปลี่ยนอิมพีแดนซ์ของคู่ได้มากถึง 1 โอห์มที่ความถี่สูง ซึ่งอยู่ภายในแต่ใกล้เคียงกับงบประมาณที่ยอมรับได้

ความเร็วการแพร่กระจาย — แสดงเป็นเปอร์เซ็นต์ของความเร็วแสง หรือย่อว่า NVP — ก็ได้รับผลกระทบจากเทปอิเล็กทริกเช่นกัน สายเคเบิลที่มีเทปโพลีเอสเตอร์มี NVP ต่ำกว่าการออกแบบเดียวกันกับเทป PTFE เนื่องจากค่าคงที่ไดอิเล็กตริกที่สูงกว่าจะทำให้การแพร่กระจายของสัญญาณช้าลง สำหรับการทดสอบการวัดการสะท้อนกลับของโดเมนเวลา (TDR) และการชดเชยการหน่วงเวลาในระบบสายเคเบิลที่มีโครงสร้าง ผู้ติดตั้งจำเป็นต้องมีค่า NVP ที่เผยแพร่ของผู้ผลิตสายเคเบิล ซึ่งคำนึงถึงเทปเฉพาะที่ใช้ในการผลิต

ลวดหุ้มฉนวนในการใช้งานในอุตสาหกรรมเฉพาะ

แต่ละอุตสาหกรรมที่ใช้ลวดหุ้มฉนวนต้องเผชิญกับความท้าทายด้านสิ่งแวดล้อม ประเภทของสัญญาณ และข้อจำกัดในการติดตั้งที่แตกต่างกัน วิธีการระบุและติดตั้งสายไฟหุ้มฉนวนจะแตกต่างกันไป และการทำความเข้าใจความแตกต่างเหล่านี้ทำให้ง่ายต่อการเลือกสายเคเบิลที่เหมาะสมสำหรับการออกแบบใหม่หรือแก้ไขปัญหาการติดตั้งที่มีอยู่

ระบบอัตโนมัติทางอุตสาหกรรมและการควบคุมกระบวนการ

เครือข่ายฟิลด์บัส PROFIBUS, PROFINET, DeviceNet และ Modbus TCP ทั้งหมดระบุสายเคเบิลที่มีฉนวนหุ้มในมาตรฐานฟิสิคัลเลเยอร์ที่เกี่ยวข้อง ตัวอย่างเช่น การติดตั้ง PROFIBUS ต้องใช้คู่ชีลด์บิดเกลียวเดี่ยวที่มีอิมพีแดนซ์ลักษณะเฉพาะ 135–165 โอห์ม ที่ 3–20 MHz แผงป้องกันจะต้องต่อสายดินที่แผงควบคุมทุกแผงและกล่องรวมสัญญาณอุปกรณ์ภาคสนามผ่านการเชื่อมต่อที่มีความต้านทานต่ำ ซึ่งโดยทั่วไปจะทำได้ด้วยเคเบิลแกลนด์ที่ให้การสิ้นสุดของแผงป้องกัน 360 องศา ในร้านขายตัวถังรถยนต์ทั่วไปที่มีหุ่นยนต์เชื่อม 150–200 ตัว สายเคเบิลฟิลด์บัสที่มีฉนวนหุ้มไม่เหมาะสมเป็นสาเหตุเดียวที่ทำให้เกิดข้อผิดพลาดในการสื่อสารที่พบบ่อยที่สุด ที่ต้องปิดสายการผลิต

อุปกรณ์การแพทย์และการดูแลสุขภาพ

สาย ECG, สายอิเล็กโทรด EEG และการเชื่อมต่อทรานสดิวเซอร์อัลตราซาวนด์ล้วนต้องใช้สายหุ้มฉนวน แต่การออกแบบสายเคเบิลทางการแพทย์เพิ่มข้อกำหนดนอกเหนือจากการปฏิเสธ EMI พื้นฐาน สายเคเบิลต้องไม่ทำให้เกิดความจุไฟฟ้าอย่างมีนัยสำคัญระหว่างตัวคนไข้กับกราวด์ (สำหรับการแยกตัวเพื่อความปลอดภัยของผู้ป่วย) ต้องคงความยืดหยุ่นได้หลังจากการขดม้วนหลายร้อยรอบ และต้องทนต่อการฆ่าเชื้อซ้ำ ๆ ด้วยสารเคมีที่มีฤทธิ์รุนแรง สายสัญญาณทางการแพทย์จำนวนมากใช้โครงสร้างแบบสามแกน ได้แก่ ตัวนำตรงกลาง ชีลด์ด้านใน และชีลด์ด้านนอก โดยที่ชีลด์ด้านในถูกขับเคลื่อนอย่างแข็งขันด้วยศักยภาพเดียวกันกับตัวนำกลาง เพื่อลดการโหลดสัญญาณแบบคาปาซิทีฟ เทคนิคนี้เรียกว่าระบบป้องกันแบบขับเคลื่อนหรือแบบแอคทีฟ ช่วยให้สายเคเบิลมีความจุไฟฟ้าต่ำมาก แม้จะมีความยาว 2–3 เมตรก็ตาม

การบินและอวกาศและกลาโหม

MIL-DTL-27500 และ MIL-DTL-17 ควบคุมสายไฟหุ้มฉนวนที่ใช้ในแพลตฟอร์มการบินและอวกาศ มาตรฐานเหล่านี้กำหนดให้เทป PTFE ในขั้นตอนการติดเทปของชุดสายเคเบิล เนื่องจากพิกัดอุณหภูมิของ PTFE ที่ -65°C ถึง 260°C ครอบคลุมสภาพแวดล้อมในอากาศอย่างเต็มรูปแบบ ข้อกำหนดการป้องกันสำหรับการเดินสายระบบการบินยังจัดการกับผลกระทบทางอ้อมของฟ้าผ่าอีกด้วย — เครื่องบินในระดับความสูงสามารถสัมผัสกับฟ้าผ่าขนาด 200 kA ที่ต่อเข้ากับชุดสายไฟทั่วทั้งลำตัวเครื่องบิน ลวดหุ้มในชุดอุปกรณ์การบินจะต้องถ่ายโอนพลังงานควบคู่น้อยกว่า 1% ไปยังตัวนำภายใน ซึ่งกำหนดเป้าหมายการถ่ายโอนอิมพีแดนซ์ที่ต่ำมาก การติดเทปสายไฟและสายเคเบิลในชุดประกอบเหล่านี้ดำเนินการภายใต้การควบคุมกระบวนการอย่างเข้มงวดพร้อมการตรวจสอบความครอบคลุม 100% ก่อนที่จะติดแผ่นชีลด์

เสียงและการออกอากาศ

สายสัญญาณเสียงแบบบาลานซ์ระดับมืออาชีพใช้ตัวนำคู่ที่ล้อมรอบด้วยเกลียวหรือชีลด์แบบถัก สัญญาณดิฟเฟอเรนเชียลแบบสมดุลจะปฏิเสธสัญญาณรบกวนในโหมดทั่วไปที่ปรากฏอย่างเท่าเทียมกันบนตัวนำทั้งสอง รวมถึงเสียงฮัม 60 Hz จากโครงสร้างพื้นฐานระบบแสงสว่าง ระบบ HVAC และการเดินสายไฟที่ทำงานแบบขนาน แผงป้องกันจะเป็นสิ่งกีดขวางเพิ่มเติมสำหรับแหล่งกำเนิดเสียงรบกวนที่อาจปรากฏเป็นสัญญาณโหมดทั่วไป ในสตูดิโอออกอากาศที่มีฟีดเสียงหลายร้อยฟีดขนานกันในระยะทางไกล การผสมผสานระหว่างการเดินสายและการชีลด์ที่สมดุลคือสิ่งที่ช่วยให้ส่งสัญญาณได้ชัดเจนโดยไม่ต้องขยายลูปกราวด์ ตัวอย่างเช่น สายไมโครโฟนมาตรฐาน จะรักษาความสมบูรณ์ของสัญญาณตลอดระยะทางเกิน 50 เมตร ที่ระดับเสียงรบกวนต่ำกว่า -90 dBu

วิธีการระบุสายไฟที่มีฉนวนหุ้มด้วยเครื่องหมายและโครงสร้าง

เมื่อตรวจสอบสายเคเบิล ไฟแสดงด้วยภาพและการพิมพ์หลายรายการจะยืนยันว่ามีฉนวนหุ้มหรือไม่ และอธิบายประเภทของฉนวนที่ใช้ การทำความเข้าใจเครื่องหมายเหล่านี้จะช่วยประหยัดเวลาในการจัดหาสายเคเบิลทดแทนหรือการตรวจสอบว่าสายเคเบิลที่ติดตั้งตรงตามข้อกำหนดเฉพาะ

โดยทั่วไปการพิมพ์แจ็คเก็ตเคเบิลจะมีรหัสการกำหนดซึ่งระบุประเภทชีลด์ การกำหนดทั่วไปเป็นไปตามแบบแผนการตั้งชื่อ IEC 60228 และ UL:

• F/UTP — ชีลด์ฟอยล์โดยรวม มีสายคู่บิดเกลียวที่ไม่มีชีลด์อยู่ข้างใน พบได้ทั่วไปในการติดตั้งแบบมีฉนวนป้องกัน Cat 5e และ Cat 6
• U/FTP — ไม่มีชีลด์โดยรวม คู่บิดเกลียวมีชีลด์ฟอยล์แต่ละคู่ ใช้ใน Cat 6A และ Cat 7 เพื่อลดสัญญาณรบกวนระหว่างคู่
• S/FTP — ชีลด์โดยรวมแบบถักพร้อมคู่ชีลด์ฟอยล์แต่ละคู่ ประสิทธิภาพสูงสุดสำหรับแอปพลิเคชัน Cat 7 และ Cat 8
• เอสวายซีวายซี — รหัสการกำหนดของยุโรปสำหรับสายไฟแบบชีลและสายควบคุมพร้อมเกราะลวดเหล็กและ/หรือชีลด์ถักทองแดง
• RG (ไกด์วิทยุ) - กำหนดสายโคแอกเซียล หมายเลข RG เฉพาะ (RG-58, RG-6, RG-213) หมายถึงประเภทกำบังและโครงสร้างที่กำหนดไว้ในข้อกำหนด MIL-C-17 ดั้งเดิม

การตัดทางกายภาพเป็นหน้าตัดของสายเคเบิลเผยให้เห็นชั้นชีลด์โดยตรง ชิลด์ฟอยล์จะปรากฏเป็นชั้นโลหะสะท้อนแสงที่สว่างอยู่ใต้แจ็คเก็ตด้านนอก โดยทั่วไปจะมีลวดเดรนวิ่งอยู่ข้างๆ โล่แบบถักแสดงให้เห็นลวดลายลวดทอที่มองเห็นได้ หากมีทั้งสองอย่าง สายเคเบิลจะใช้แผงป้องกันแบบรวม ถ้ามี ชั้นเทปพันสายไฟและสายเคเบิล (ถ้ามี) จะปรากฏเป็นฟิล์มเรียบพันห่อทันทีภายในชั้นชีลด์ — มักจะโปร่งแสงหรือสีขาวนวลสำหรับเทปโพลีเอสเตอร์ หรือสีเงินสำหรับการพันเทปฟอยล์แต่ละคู่

การเลือกลวดป้องกันที่เหมาะสมสำหรับการใช้งานของคุณ

การระบุสายไฟหุ้มฉนวนให้ถูกต้องนั้นเกี่ยวข้องมากกว่าการเลือกความครอบคลุมของฉนวนสูงสุดที่มีอยู่ การระบุมากเกินไปทำให้ต้นทุนสายเคเบิล เส้นผ่านศูนย์กลาง น้ำหนัก และเวลาในการติดตั้งเพิ่มขึ้น การระบุที่ต่ำกว่าจะทำให้ระบบเสี่ยงต่อการถูกรบกวน กระบวนการเลือกที่มีโครงสร้างจะคำนึงถึงสภาพแวดล้อมการรบกวนที่เกิดขึ้นจริง ประเภทสัญญาณ ช่วงความถี่ ข้อกำหนดทางกลไก และข้อจำกัดในการติดตั้ง

เริ่มต้นด้วยการระบุแหล่งที่มาของการรบกวนในสภาพแวดล้อม การสลับไดรฟ์ความถี่แบบแปรผันที่ 8 kHz จะสร้างฮาร์โมนิคได้สูงถึงหลายร้อย kHz ซึ่งต้องใช้ฟอยล์หรือชีลด์แบบถักที่มีอิมพีแดนซ์การถ่ายโอนต่ำในช่วงความถี่นั้น การติดตั้งเครื่องส่งสัญญาณวิทยุหรือเรดาร์ในบริเวณใกล้เคียงทำให้เกิดการรบกวนที่ความถี่สูงกว่า 30 MHz โดยที่การครอบคลุมของฟอยล์มีความสำคัญมากกว่ามุมถักเปีย หากมีสัญญาณรบกวนทั้งสองประเภท แผงป้องกันแบบรวมจะเป็นจุดเริ่มต้นที่ถูกต้อง

ข้อกำหนดอายุการใช้งานแบบยืดหยุ่นของสายเคเบิลมักเป็นปัจจัยในการตัดสินใจระหว่างฟอยล์และสายถัก แผ่นป้องกันฟอยล์จะแตกและพัฒนาช่องว่างหลังจากรอบการโค้งงอค่อนข้างน้อย — โดยทั่วไปจะน้อยกว่า 10,000 ในการใช้งานแบบไดนามิก เกราะป้องกันแบบถักสามารถรักษาวงจรการงอได้นับแสนครั้ง ก่อนที่ความครอบคลุมจะลดลงอย่างมีนัยสำคัญ ชิลด์แบบเกลียวสามารถรักษารอบการงอได้หลายล้านรอบ แต่มีประสิทธิภาพในการป้องกันความถี่สูงลดลง การจับคู่ประเภทชีลด์กับวงจรเฟล็กซ์ที่คาดหวังในการบริการจะช่วยป้องกันความล้มเหลวของสายเคเบิลก่อนกำหนด ซึ่งอาจปรากฏเป็นการเสื่อมสภาพของชีลด์เป็นระยะๆ และปัญหาคุณภาพสัญญาณที่คาดเดาไม่ได้

ระดับอุณหภูมิต้องครอบคลุมทั้งสภาพแวดล้อมการทำงานและการทัศนศึกษาระยะสั้น สายเคเบิลที่มีพิกัดอุณหภูมิการทำงาน 75°C ไม่เหมาะสำหรับการติดตั้งใกล้แหล่งความร้อนซึ่งมีอุณหภูมิสูงถึง 90°C ในระหว่างรอบการผลิต แม้ว่าจะถึง 90°C เพียงช่วงสั้นๆ เท่านั้นก็ตาม วัสดุเทปที่ใช้ในขั้นตอนการติดเทปสายไฟและสายเคเบิลมักจะเป็นส่วนประกอบที่จำกัดสำหรับพิกัดอุณหภูมิ — เทปโพลีเอสเตอร์ทนได้ถึง 125°C ในขณะที่เทป PTFE ขยายช่วงเป็น 260°C สำหรับการใช้งานที่อุณหภูมิสูง

สุดท้าย ให้ยืนยันวิธีการสิ้นสุดก่อนทำการเลือกสายเคเบิลให้เสร็จสิ้น ชีลด์แบบถักต้องใช้แบ็คเชลล์หรือเคเบิลแกลนด์ที่มีหน้าสัมผัสของชีลด์เป็นเส้นรอบวง ไม่ใช่ผมเปีย แผงฟอยล์ที่มีลวดระบายน้ำต้องมีขั้วต่อที่รองรับการกำหนดหมุดลวดท่อระบายน้ำ การติดตั้งสายเคเบิลด้วยวิธีปลายที่ไม่ถูกต้องจะทำให้การป้องกันไม่ได้ผลอย่างมากไม่ว่าสายเคเบิลจะระบุไว้ดีเพียงใด
