สาย SATA คืออะไร? ประเภท ความเร็ว และวิธีการทำงาน

สาย SATA — ย่อมาจาก เอกสารแนบเทคโนโลยีขั้นสูงแบบอนุกรม — คือการเชื่อมต่อข้อมูลแบบแบนและพลังงานขนาดบางที่เชื่อมโยงอุปกรณ์จัดเก็บข้อมูล เช่น ฮาร์ดดิสก์ไดรฟ์ (HDD) โซลิดสเตตไดรฟ์ (SSD) และไดรฟ์แบบออปติคัลเข้ากับมาเธอร์บอร์ดของคอมพิวเตอร์หรืออะแดปเตอร์โฮสต์ หากไม่มีไดรฟ์เหล่านี้ ก็จะไม่มีไดรฟ์ใดของคุณที่สามารถสื่อสารกับระบบของคุณหรือรับพลังงานที่จำเป็นในการทำงานได้ หากคุณเคยเปิดเดสก์ท็อปพีซีและพบเห็นริบบิ้นแบน 7 พินบางๆ ที่วิ่งจากเมนบอร์ดไปยัง SSD ของคุณ แสดงว่าคุณกำลังดูสายเคเบิลข้อมูล SATA ตัวเลือก 15 พินที่กว้างขึ้นซึ่งอยู่ข้างๆ กันคือสายไฟ SATA ซึ่งเมื่อรวมกันแล้วจะทำให้ทุกไบต์ไหลลื่น

เปิดตัวในเชิงพาณิชย์ประมาณปี 2003 SATA ได้เข้ามาแทนที่สายแพ PATA (Parallel ATA) ขนาดใหญ่ ซึ่งครองพีซีตลอดช่วงทศวรรษ 1990 สวิตช์นี้ปรับปรุงการไหลเวียนของอากาศให้ดีขึ้นอย่างมาก ลดปริมาณสายเคเบิล และผลักดันความเร็วการถ่ายโอนภายในสูงสุดจากเพดานของ PATA 133 เมกะไบต์/วินาที ไปจนถึง SATA III 600 เมกะไบต์/วินาที . ปัจจุบัน มาตรฐานยังคงเป็นแกนหลักของพื้นที่จัดเก็บข้อมูลสำหรับผู้บริโภคและองค์กร และการทำความเข้าใจวิธีการทำงานอย่างชัดเจนจะช่วยให้คุณสร้างเครื่องจักรที่เร็วขึ้น แก้ไขปัญหาการเชื่อมต่อ และเลือกสายเคเบิลที่เหมาะสมสำหรับทุกงาน

สาย SATA ทำงานภายในคอมพิวเตอร์อย่างไร

SATA ใช้ การส่งสัญญาณแบบอนุกรม — โดยจะส่งข้อมูลทีละบิตไปยังคู่ดิฟเฟอเรนเชียลคู่เดียว — แทนที่จะส่งข้อมูลแบบขนานของรุ่นก่อนซึ่งส่งหลายบิตพร้อมกันข้ามตัวนำหลายตัว ในทางตรงข้าม การส่งข้อมูลแบบอนุกรมทำได้เร็วกว่าในทางปฏิบัติ เนื่องจากจะช่วยขจัดปัญหาการพูดคุยข้ามและการซิงโครไนซ์ที่จำกัดอินเทอร์เฟซแบบขนานที่ความถี่สูง

ภายในสายเคเบิลข้อมูล SATA คุณจะพบตัวนำทองแดงสี่เส้นที่จัดเรียงเป็นคู่ดิฟเฟอเรนเชียลสองคู่ โดยแต่ละคู่ได้รับการป้องกันเพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) โครงสร้างสายเคเบิลแบบแกนคู่ (twinax) แบบแบนทำให้คู่เหล่านั้นอยู่ติดกัน ซึ่งเป็นเหตุผลว่าทำไมสายเคเบิล SATA จึงบางกว่าริบบอน PATA แบบ 40 หรือ 80 เส้นแบบเก่ามาก ก เครื่องอัดรีดลวดและสายเคเบิล ผลิตเปลือกด้านนอก - โดยทั่วไปเป็นสารประกอบ PVC หรือ LSZH - ในระหว่างการผลิต ให้กดแจ็คเก็ตอย่างสม่ำเสมอเหนือตัวนำที่มีฉนวนหุ้มเพื่อให้แน่ใจว่ามีความต้านทานสม่ำเสมอตลอดความยาวทั้งหมด

ขั้วต่อข้อมูล SATA 7 พินล็อคเข้ากับพอร์ตที่ตรงกันทั้งบนเมนบอร์ดและไดรฟ์ สลักพลาสติกขนาดเล็กบนรูปแบบการล็อคช่วยป้องกันการขาดการเชื่อมต่อโดยไม่ตั้งใจ ซึ่งมีความสำคัญในสภาพแวดล้อมเซิร์ฟเวอร์ที่เสี่ยงต่อการสั่นสะเทือน ขั้วต่อไฟ SATA 15 พินที่แยกจากกันมีรางแรงดันไฟฟ้าสามราง: 3.3 โวลต์กระแสตรง, 5 โวลต์กระแสตรง และ 12 โวลต์กระแสตรง ครอบคลุมทั้งอุปกรณ์อิเล็กทรอนิกส์กำลังต่ำและแกนหมุนของมอเตอร์ภายใน HDD เชิงกล

รุ่น SATA: ความแตกต่างของความเร็วโดยสรุป

SATA ได้ผ่านการแก้ไขหลักสามครั้ง แต่ละสายสามารถเข้ากันได้แบบย้อนหลัง ซึ่งหมายความว่าสายเคเบิล SATA III ใช้งานได้กับไดรฟ์ SATA I แต่ไดรฟ์จะทำงานที่ 1.5 กิกะบิตต่อวินาที เท่านั้น ซึ่งเป็นความเร็วสูงสุดของมาตรฐานรุ่นเก่า ด้านล่างนี้เป็นการเปรียบเทียบโดยย่อเกี่ยวกับสิ่งที่แต่ละรุ่นนำเสนอ:

เข้ากันได้แบบย้อนหลัง: สายเคเบิลรุ่นใหม่ๆ ใช้งานได้กับอุปกรณ์รุ่นเก่าที่ความเร็วสูงสุดของอุปกรณ์รุ่นเก่า
รุ่น	ความเร็วอินเทอร์เฟซ	ปริมาณงานสูงสุด	การใช้งานทั่วไป
SATA ฉัน (1.0)	1.5 Gbps	~150 เมกะไบต์/วินาที	HDD รุ่นเก่า ออปติคัลไดรฟ์รุ่นแรกๆ
SATA II (2.0)	3.0 กิกะบิตต่อวินาที	~300 เมกะไบต์/วินาที	HDD ระดับกลาง, SSD รุ่นแรก
SATA III (3.0)	6.0 กิกะบิตต่อวินาที	~600 เมกะไบต์/วินาที	SSD สมัยใหม่, ไดรฟ์ Blu-ray, อาเรย์ RAID

สำหรับงานประจำวัน เช่น การบูตระบบปฏิบัติการหรือการจัดเก็บไฟล์มีเดีย แม้แต่ SATA II ก็ให้ปริมาณงานที่เพียงพอ อย่างไรก็ตาม หากคุณติดตั้ง SATA SSD รุ่นใหม่ขนาด 2.5 นิ้ว — ซึ่งสามารถอ่านต่อเนื่องได้เกือบ 560 MB/s — มีเพียงพอร์ตและสายเคเบิล SATA III เท่านั้นที่จะให้ประสิทธิภาพเข้าใกล้ระดับดังกล่าวได้

สายเคเบิลข้อมูล SATA กับสายไฟ SATA: สองงานที่แตกต่างกันมาก

หนึ่งในประเด็นที่มักทำให้เกิดความสับสนในหมู่ผู้ประกอบพีซีครั้งแรกคือการคิดว่าสายเคเบิล SATA เส้นเดียวสามารถทำทุกอย่างได้ ในความเป็นจริง ไดรฟ์เดสก์ท็อปส่วนใหญ่จำเป็นต้องมีสายเคเบิลแยกกันสองเส้น: เส้นหนึ่งสำหรับข้อมูล และอีกเส้นหนึ่งสำหรับจ่ายไฟ นี่คือความแตกต่าง:

สายเคเบิลข้อมูล SATA (7 พิน)

ส่งสัญญาณข้อมูลเท่านั้น ไม่มีไฟฟ้า
ปลายทั้งสองข้างใช้ขั้วต่อ 7 พินที่เหมือนกัน
ประกอบด้วยตัวนำทองแดง 4 ตัวใน 2 คู่ที่แตกต่างกัน
ความยาวสูงสุดที่แนะนำ: 1 เมตร (ภายใน)
มีจำหน่ายแบบตรงหรือแบบขั้วต่อมุมขวา 90 องศา
แจ็คเก็ตด้านนอกถูกอัดด้วยเครื่องอัดรีดลวดและสายเคเบิลใน PVC หรือ LSZH

สายไฟ SATA (15 พิน)

จ่ายราง 3.3 V, 5 V และ 12 V ให้กับไดรฟ์
ปลายด้านหนึ่งเชื่อมต่อกับไดรฟ์ อื่นๆ ไปยัง PSU หรืออะแดปเตอร์
มักจะจับคู่กับอะแดปเตอร์ Molex LP4 4 พิน
รุ่นสลิมไลน์ใช้ขั้วต่อ 6 พินสำหรับออปติคอลไดรฟ์แบบบาง
ปุ่ม "รูปตัว L" แบบอสมมาตรป้องกันการใส่ที่ไม่ถูกต้อง
สำคัญ: อย่าบังคับขั้วต่อ เพราะพินที่เสียหายอาจทำให้ไดรฟ์เสียหายได้

บนแล็ปท็อป สิ่งต่างๆ ดูแตกต่างออกไป โน้ตบุ๊กรุ่นใหม่ส่วนใหญ่จะต่ออุปกรณ์จัดเก็บข้อมูลเข้ากับเมนบอร์ดโดยตรงผ่านสล็อต M.2 หรือชิปบัดกรี ดังนั้นจึงไม่จำเป็นต้องใช้สายเคเบิล SATA แยกต่างหาก แต่ในแล็ปท็อปรุ่นเก่าและรุ่นบางเฉียบที่ใช้ไดรฟ์ SATA ขนาด 2.5 นิ้ว เมนบอร์ดจะเชื่อมต่อกับไดรฟ์ด้วยริบบิ้นแบนที่สร้างขึ้นโดยเฉพาะ ซึ่งเป็นชุดประกอบ SATA แบบพิเศษที่ผลิตบนสายการผลิตเครื่องอัดรีดแบบลวดและสายเคเบิลที่กำหนดค่าไว้สำหรับการหุ้มแจ็คเก็ตแบบบาง

อธิบายสายเคเบิล SATA ทุกประเภท

สายเคเบิล SATA บางอันไม่เหมือนกัน ตลาดมีหลายรุ่น แต่ละรุ่นเหมาะกับสถานการณ์การติดตั้งเฉพาะ การเลือกประเภทที่ไม่ถูกต้องมักทำให้ขนาดพอดี การไหลเวียนของอากาศไม่ดี หรือการขาดการเชื่อมต่อเป็นระยะๆ

สายเคเบิลข้อมูล SATA แบบตรงมาตรฐาน

ขั้วต่อทั้งสองเป็นแบบตรง ทำให้เป็นตัวเลือกที่ง่ายที่สุดสำหรับพอร์ตเมนบอร์ดที่หงายขึ้นหรือออกด้านนอก โดยทั่วไปความยาวจะอยู่ในช่วงตั้งแต่ 18 นิ้ว (45 ซม.) ถึง 24 นิ้ว (60 ซม.) แม้ว่าจะมีสายเคเบิลยาวสูงสุด 1 เมตรสำหรับแชสซีขนาดใหญ่ก็ตาม สายไฟตัวนำด้านในเป็นสายคู่บิดเกลียวหุ้มด้วยแจ็คเก็ตที่ใช้เครื่องอัดรีดลวดและสายเคเบิลในการเดินต่อเนื่องครั้งเดียว

สายเคเบิล SATA มุมขวา (90 องศา)

ขั้วต่อหนึ่งหรือทั้งสองทำมุม 90 องศา การออกแบบนี้เหมาะอย่างยิ่งเมื่อไดรฟ์อยู่ใกล้กับแผงด้านข้างของเคส หรือเมื่อพอร์ต SATA ของเมนบอร์ดหันหน้าไปทางด้านข้างแทนที่จะหงายขึ้น การโค้งงอช่วยให้สายเคเบิลออกในแนวนอนและวิ่งไปตามพื้นเคส ช่วยลดความเครียดที่ขั้วต่อและปรับปรุงการไหลเวียนของอากาศ ผู้ผลิตจำนวนมากชอบผสมขั้วต่อมุมขวาที่ปลายไดรฟ์กับขั้วต่อตรงที่ปลายเมนบอร์ด

การล็อคสายเคเบิล SATA

แถบยึดพลาสติกขนาดเล็กจะยึดเข้ากับรอยบากบนพอร์ต เพื่อป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจ จำเป็นสำหรับชั้นวางเซิร์ฟเวอร์, ตู้ NAS และระบบใดๆ ที่มีการสั่นสะเทือน สายเคเบิล SATA มาตรฐานที่ไม่มีสลักล็อคอาจทำงานหลวมเมื่อเวลาผ่านไป ทำให้เกิดข้อผิดพลาดในการอ่าน/เขียนเป็นระยะๆ ซึ่งวินิจฉัยได้ยาก หากคุณกำลังสร้างโฮมเซิร์ฟเวอร์หรือ NAS ที่มีไดรฟ์สี่ตัวขึ้นไป แนะนำให้ใช้สายเคเบิลล็อค

สายเคเบิล eSATA (SATA ภายนอก)

สายเคเบิล eSATA ขยายอินเทอร์เฟซ SATA ออกไปนอกเคสคอมพิวเตอร์เพื่อเชื่อมต่ออุปกรณ์จัดเก็บข้อมูลภายนอก พวกเขาใช้ตัวเชื่อมต่อที่แข็งแกร่งกว่าพิกัดสำหรับการแทรกอย่างน้อย 5,000 เมื่อเทียบกับอัตราการแทรก 1,500 ของตัวเชื่อมต่อภายใน eSATA รองรับเช่นเดียวกัน สูงสุด 6 Gbps ความเร็วการถ่ายโอนเป็น SATA III ภายใน ทำให้เร็วกว่า USB 2.0 อย่างมากสำหรับการถ่ายโอนไฟล์ขนาดใหญ่ หมายเหตุ: eSATA มาตรฐานจะส่งข้อมูลเท่านั้น ไม่ใช่พลังงาน ดังนั้นไดรฟ์ภายนอกจึงจำเป็นต้องมีแหล่งจ่ายไฟของตัวเอง

eSATAp (จ่ายไฟผ่าน eSATA)

พอร์ตไฮบริดที่รวมสัญญาณ eSATA และ USB ไว้ในเต้ารับเดียว พอร์ต eSATAp สามารถรับได้ทั้งขั้วต่อ eSATA หรือปลั๊ก USB และยังจ่ายไฟให้กับอุปกรณ์ที่ใช้พลังงานจากบัสอีกด้วย ซึ่งช่วยลดความจำเป็นในการใช้อะแดปเตอร์แปลงไฟแยกต่างหากบนไดรฟ์ภายนอกขนาด 2.5 นิ้ว แม้ว่าจะไม่เคยเป็นสากล แต่มันก็ปรากฏบนแท่นวางแล็ปท็อปและแผงด้านหลังของเดสก์ท็อปบางรุ่นตลอดช่วงปี 2010

สายเคเบิล SATA แบบบาง

ใช้เป็นหลักในออปติคัลไดรฟ์แบบบางและช่องใส่ออปติคอลของแล็ปท็อป ตัวเชื่อมต่อแบบสลิมไลน์รวมส่วนข้อมูล 7 พินและส่วนจ่ายไฟ 6 พินไว้ในปลั๊กแคบตัวเดียว การออกแบบแบบผสมผสานนี้ช่วยประหยัดพื้นที่ในตัวเครื่องที่คับแคบ ซึ่งการใช้สายเคเบิลสองเส้นแยกกันอาจใช้งานไม่ได้ สายเคเบิล Slimline SATA เป็นเอาต์พุตทั่วไปของการตั้งค่าเครื่องอัดรีดสายไฟและสายเคเบิลที่เชี่ยวชาญในการประกอบแบบหลายตัวนำขนาดละเอียดสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

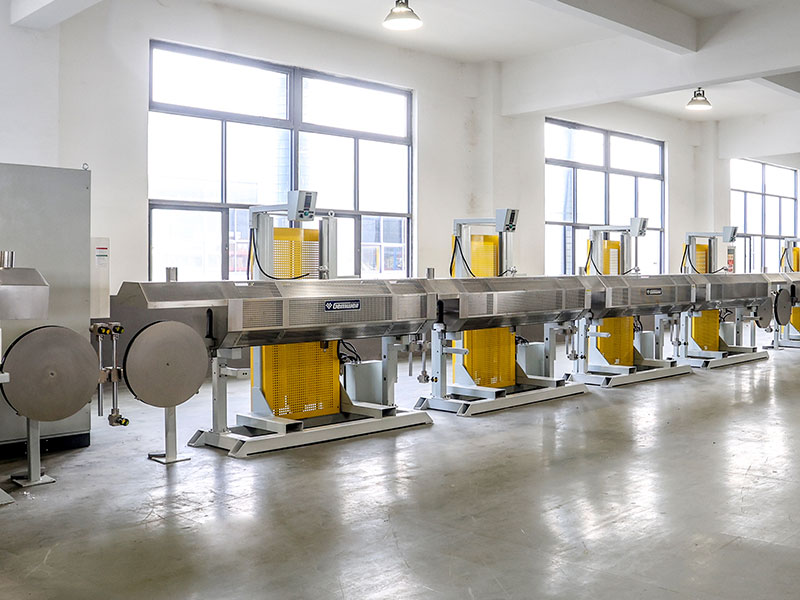

วิธีการผลิตสายเคเบิล SATA: บทบาทของเครื่องอัดรีดลวดและสายเคเบิล

การทำความเข้าใจวิธีการสร้างสายเคเบิล SATA ช่วยอธิบายว่าทำไมคุณภาพของสายเคเบิลจึงแตกต่างกันอย่างมากระหว่างผลิตภัณฑ์ราคาประหยัดและผลิตภัณฑ์ระดับพรีเมียม กระบวนการผลิตเกี่ยวข้องกับขั้นตอนที่แม่นยำหลายขั้นตอน และเครื่องอัดรีดลวดและสายเคเบิลถือเป็นหัวใจสำคัญของแต่ละขั้นตอน

ขั้นตอนที่ 1

การวาดตัวนำ

แท่งทองแดงถูกดึงผ่านแม่พิมพ์ที่มีขนาดเล็กลงเรื่อยๆ จนกระทั่งถึงเกจเป้าหมาย — โดยทั่วไปคือ AWG 28 หรือ AWG 26 สำหรับตัวนำข้อมูล SATA ตัวนำที่บางลงช่วยลดน้ำหนักและความยืดหยุ่นของสายเคเบิล สายที่หนากว่าจะมีความต้านทานต่ำกว่าสำหรับสายไฟ ตัวนำตีเกลียว (สายบางๆ หลายเส้นบิดเข้าหากัน) ให้ความยืดหยุ่นได้ดีกว่าตัวนำแบบตัน ซึ่งสำคัญสำหรับสายเคเบิลที่มีการเคลื่อนย้ายหรือเดินสายบ่อยครั้งบริเวณมุมที่คับแคบ

ขั้นตอนที่ 2

การอัดขึ้นรูปฉนวนหลัก

ตัวนำแต่ละตัวจะผ่านเครื่องอัดรีดลวดและสายเคเบิลที่เคลือบด้วยชั้นฉนวนไดอิเล็กทริก ซึ่งโดยทั่วไปคือ HDPE (โพลีเอทิลีนความหนาแน่นสูง) หรือ FEP (ฟลูออริเนตเอทิลีนโพรพิลีน) สำหรับสายสัญญาณความถี่สูง ความเร็วของการอัดขึ้นรูป อุณหภูมิ และรูปทรงของแม่พิมพ์จะต้องได้รับการควบคุมอย่างเข้มงวดโดยผู้ควบคุมเครื่องอัดรีดลวดและสายเคเบิล เพื่อรักษาความหนาของผนังให้สม่ำเสมอ ซึ่งส่งผลโดยตรงต่อความต้านทานเฉพาะของสายเคเบิล สายเคเบิลข้อมูล SATA ต้องมีความต้านทานเป้าหมายเป็น ดิฟเฟอเรนเชียล 100 โอห์ม ; การเบี่ยงเบนแม้แต่สองสามโอห์มอาจทำให้เกิดปัญหาความสมบูรณ์ของสัญญาณที่ 6 Gbps

ขั้นตอนที่ 3

จับคู่การบิดและการป้องกัน

ตัวนำฉนวนถูกบิดเป็นคู่ที่แตกต่างกัน อัตราการบิด (การบิดต่อนิ้ว) ได้รับการระบุอย่างระมัดระวังเพื่อควบคุมครอสทอล์คระหว่างคู่ แผงป้องกันฟอยล์ ซึ่งโดยทั่วไปคืออะลูมิเนียม-โพลีเอสเตอร์ลามิเนต ถูกพันไว้รอบแต่ละคู่หรือชุดสายเคเบิลทั้งหมดเพื่อป้องกัน EMI ภายนอก สายเคเบิล SATA ระดับพรีเมียมบางสายเพิ่มชีลด์แบบถักไว้เหนือฟอยล์เพื่อการปฏิเสธ EMI ที่ดียิ่งขึ้น โดยต้องเสียเส้นผ่านศูนย์กลางที่เพิ่มขึ้นและความยืดหยุ่นที่ลดลง

ขั้นตอนที่ 4

การอัดขึ้นรูปแจ็คเก็ตด้านนอก

แกนที่ประกอบเข้าด้วยกัน — คู่ที่มีฉนวนหุ้มบวกกับลวดเดรน — จะถูกส่งกลับผ่านเครื่องอัดรีดลวดและสายเคเบิลที่ติดตั้งด้วยแม่พิมพ์ครอสเฮดที่ใช้แจ็คเก็ตด้านนอก วัสดุแจ็คเก็ตทั่วไป ได้แก่ PVC (คุ้มค่า ยืดหยุ่น) LSZH — ฮาโลเจนไร้ควันต่ำ — (แนะนำสำหรับห้องเซิร์ฟเวอร์และศูนย์ข้อมูลที่มีความสำคัญด้านความปลอดภัยจากอัคคีภัย) และ TPE (เทอร์โมพลาสติกอีลาสโตเมอร์ สำหรับการใช้งานที่มีความยืดหยุ่นสูง) เครื่องอัดรีดลวดและสายเคเบิลควบคุมความหนาของแจ็คเก็ตให้อยู่ภายในเศษส่วนของมิลลิเมตร ทำให้มั่นใจได้ว่าสายเคเบิลที่เสร็จแล้วนั้นตรงตามมาตรฐานขนาดสำหรับแรงยึดของตัวเชื่อมต่อ SATA

ขั้นตอนที่ 5

การสิ้นสุดตัวเชื่อมต่อและการทดสอบ

ความยาวในการตัดจะได้รับขั้วต่อ SATA แบบจีบหรือบัดกรีที่ปลายแต่ละด้าน เครื่องมือทดสอบความต่อเนื่องอัตโนมัติตรวจสอบการเชื่อมต่อแบบพินต่อพินทุกครั้ง สายการผลิตปริมาณมากใช้เครื่องวิเคราะห์โดเมนเวลา (TDR) หรือเครื่องวิเคราะห์เครือข่ายเวกเตอร์ เพื่อยืนยันความสม่ำเสมอของอิมพีแดนซ์ตลอดความยาวสายเคเบิลทั้งหมด สายเคเบิลที่ไม่ผ่านการตรวจสอบความต้านทานจะถูกยกเลิกไป — เหตุผลที่ชุด SATA ระดับมืออาชีพจากผู้ผลิตเครื่องอัดรีดสายไฟและสายเคเบิลที่มีชื่อเสียงมีราคาสูงกว่าทางเลือกทั่วไป

สายเคเบิล SATA เปรียบเทียบกับอินเทอร์เฟซการจัดเก็บข้อมูลอื่น ๆ

SATA ไม่ใช่วิธีเดียวในการเชื่อมต่อที่เก็บข้อมูล การรู้ว่าตำแหน่งใดในแนวนอนช่วยให้คุณตัดสินใจว่าจะใช้ SATA ต่อไปหรืออัปเกรดเป็นบัสที่เร็วกว่าสำหรับเวิร์กโหลดที่มีความสำคัญต่อประสิทธิภาพ

SATA III กับ NVMe (PCIe 4.0)

NVMe SSD บนสล็อต PCIe 4.0 x4 ให้การอ่านต่อเนื่องที่เกินความจำเป็น 7,000 เมกะไบต์/วินาที — มากกว่าเพดาน 600 MB/s ของ SATA III มากกว่าสิบเอ็ดเท่า NVMe ใช้ฟอร์มแฟคเตอร์ M.2 และเสียบเข้ากับเมนบอร์ดโดยตรงโดยไม่ต้องใช้สายเคเบิลใดๆ เลย สำหรับไดรฟ์ระบบปฏิบัติการและแอปพลิเคชันที่ต้องการ I/O แบบสุ่มที่รวดเร็ว NVMe คือผู้ชนะที่ชัดเจน SATA SSD ยังคงแข่งขันได้ในด้านพื้นที่จัดเก็บข้อมูลสำรอง สื่อจำนวนมาก และโครงสร้างที่คำนึงถึงต้นทุน โดยข้อได้เปรียบด้านราคาต่อกิกะไบต์ของไดรฟ์ SATA จะชดเชยความแตกต่างของความเร็ว

SATA กับ PATA (IDE)

อินเทอร์เฟซ PATA รุ่นเก่าใช้สายแพแบบแบน 40 หรือ 80 คอนดักเตอร์ที่มีความกว้างสูงสุด 46 ซม. ซึ่งจำกัดการไหลเวียนของอากาศภายในเคสอย่างมาก SATA แทนที่ด้วยสายเคเบิล 7 พินที่มีความกว้างประมาณ 8 มม. เพื่อเพิ่มพื้นที่ว่างและปรับปรุงการระบายความร้อน ปริมาณงานสูงสุดของ PATA (ATA/133) คือ 133 MB/s ซึ่งน้อยกว่าหนึ่งในสี่ของความเร็วของ SATA III ไม่มีเมนบอร์ดสมัยใหม่ที่มีพอร์ต PATA; มันเป็นมาตรฐานดั้งเดิมอย่างเคร่งครัดซึ่งพบได้ในฮาร์ดแวร์ก่อนปี 2550 เท่านั้น

SATA กับ SAS (Serial Attached SCSI)

SAS เป็นคู่ค้าระดับองค์กรกับ SATA แบ็คเพลน SAS ยอมรับทั้งไดรฟ์ SAS และ SATA แต่แบ็คเพลน SATA จะไม่ยอมรับไดรฟ์ SAS สายเคเบิล SAS มีพอร์ตสองพอร์ตต่อตัวเชื่อมต่อ (พอร์ตคู่) ซึ่งช่วยให้มีเส้นทางสำรองได้ ซึ่งมีความสำคัญอย่างยิ่งต่อระบบจัดเก็บข้อมูลที่มีความพร้อมใช้งานสูง โดยทั่วไปไดรฟ์ SAS หมุนที่ 10,000–15,000 RPM และได้รับการจัดอันดับสำหรับรอบการทำงานที่สูงกว่า SATA HDD ทั่วไปมาก โครงสร้างสายเคเบิลมีลักษณะคล้ายกัน: เครื่องอัดรีดลวดและสายเคเบิลจะสร้างแจ็คเก็ตด้านนอก แต่สายเคเบิล SAS ต้องเป็นไปตามข้อกำหนดการเอียงที่เข้มงวดกว่าเนื่องจากสถาปัตยกรรมแบบสองพอร์ต

SATA กับไดรฟ์ภายนอก USB

การเชื่อมต่อไดรฟ์ SATA ภายในภายนอกผ่านกล่อง USB จะทำให้เกิดชิปบริดจ์ SATA เป็น USB ที่จะจำกัดความเร็วในโลกแห่งความเป็นจริง USB 3.2 Gen 2 มีความเร็วสูงสุดที่ 10 Gbps (ตามทฤษฎี) แต่โดยทั่วไปแล้วโอเวอร์เฮดของบริดจ์จะจำกัดปริมาณงานจริงไว้ที่ประมาณ 400–500 MB/s ซึ่งเทียบได้กับลิงก์ SATA III แบบอิ่มตัว สำหรับการจัดเก็บข้อมูลภายนอกอย่างแท้จริงที่ต้องการความเร็ว SATA โดยไม่ต้องใช้บริดจ์ eSATA เป็นตัวเลือกสายเคเบิลที่เหมาะสม โดยให้การเชื่อมต่อ SATA โดยตรงที่ความเร็วเต็ม 6 Gbps

วิธีเลือกสายเคเบิล SATA ที่เหมาะสมสำหรับเครื่องของคุณ

ด้วยตัวเลือกที่หลากหลาย การเลือกสายเคเบิลที่ถูกต้องจะช่วยประหยัดเวลา ป้องกันข้อผิดพลาด และปกป้องฮาร์ดแวร์ โปรดคำนึงถึงเกณฑ์ต่อไปนี้:

จับคู่รุ่น SATA กับไดรฟ์ของคุณ หาก SSD ของคุณเป็นแบบ SATA III ให้ใช้สายเคเบิล SATA III เพื่อหลีกเลี่ยงปัญหาคอขวดที่ 300 MB/s ตรวจสอบคู่มือเมนบอร์ดของคุณเพื่อยืนยันว่าพอร์ตใดรองรับ 6 Gbps; บอร์ดบางรุ่นมีพอร์ต SATA III และ SATA II ผสมกัน
วัดระยะสายก่อนซื้อ สายเคเบิล SATA ไม่ควรยาวภายใน 1 เมตร หากคุณต้องการเข้าถึงช่องใส่ไดรฟ์ให้ห่างจากเมนบอร์ด ให้วัดก่อนแล้วเลือกความยาวสายเคเบิลที่สามารถโค้งงอได้อย่างนุ่มนวล — ไม่โค้งงอจนแน่นจนทำให้ตัวนำรับแรงเค้น
พิจารณามุมของตัวเชื่อมต่อ หากพอร์ต SATA บนเมนบอร์ดของคุณหันไปทางแผงด้านข้าง (พบได้ทั่วไปในบอร์ด ATX) ขั้วต่อมุมฉากที่ปลายเมนบอร์ดจะรักษาสายเคเบิลให้แบนราบกับบอร์ดแทนที่จะวนออกด้านนอก
ใช้สายเคเบิลล็อคในสภาพแวดล้อม NAS, RAID และเซิร์ฟเวอร์ การขาดการเชื่อมต่อที่เกิดจากการสั่นสะเทือนในเวลา 3.00 น. ระหว่างการสร้างดิสก์ใหม่เป็นสิ่งสุดท้ายที่คุณต้องการ สลักล็อคไม่มีค่าใช้จ่ายเพิ่มเติมใดๆ และกำจัดโหมดความล้มเหลวนี้โดยสิ้นเชิง
ตรวจสอบวัสดุแจ็คเก็ตสำหรับการใช้งานศูนย์ข้อมูล แจ็คเก็ตพีวีซีเหมาะสำหรับสร้างบ้าน ศูนย์ข้อมูลและห้องอุปกรณ์เชิงพาณิชย์มักจะกำหนดให้สายเคเบิล LSZH เป็นไปตามรหัสอัคคีภัยและลดควันพิษในกรณีเกิดเพลิงไหม้
ตรวจสอบคุณภาพสายเคเบิลผ่านผู้ผลิต สายเคเบิลคุณภาพสูงจากผู้ผลิตเครื่องอัดรีดลวดและสายเคเบิลที่มีชื่อเสียงได้รับการทดสอบความสม่ำเสมอของอิมพีแดนซ์ การสูญเสียการแทรก และการสูญเสียการส่งคืน สายเคเบิลราคาประหยัดมักจะข้ามการทดสอบเหล่านี้ และแม้ว่าสายเคเบิลมักจะทำงานได้ดีที่ความเร็วต่ำ แต่ความสมบูรณ์ของสัญญาณส่วนเพิ่มที่ 6 Gbps อาจทำให้เกิดข้อผิดพลาดเป็นระยะ ๆ ซึ่งยากต่อการติดตาม

ปัญหาสายเคเบิล SATA ทั่วไปและวิธีแก้ไข

ปัญหาการเชื่อมต่อ SATA ส่วนใหญ่เกิดจากสาเหตุหลายประการที่เกิดขึ้นซ้ำๆ ก่อนที่จะเปลี่ยนไดรฟ์ที่คุณสงสัยว่าทำงานล้มเหลว ให้ดำเนินการตามรายการตรวจสอบนี้:

BIOS ตรวจไม่พบไดรฟ์

ติดตั้งปลายทั้งสองด้านของสายเคเบิลข้อมูลอีกครั้ง ตรวจสอบว่าเสียบสายไฟแน่นแล้ว ลองใช้พอร์ต SATA อื่นบนเมนบอร์ด — พอร์ตต่างๆ อาจทำงานล้มเหลวทีละพอร์ต สลับสายเคเบิลที่ทราบว่าใช้งานได้ดีเพื่อขจัดสายเคเบิลที่ชำรุด ยืนยันว่าไดรฟ์หมุน (ฟังเสียงมอเตอร์ HDD หรือรู้สึกถึงการสั่นสะเทือนเล็กน้อยบนเคสของ SSD)

การตัดการเชื่อมต่อเป็นระยะหรือข้อผิดพลาดในการอ่าน

นี่เป็นอาการคลาสสิกของขั้วต่อ SATA หลวมหรือชำรุด หากคุณใช้สายเคเบิลที่ไม่ล็อค ให้เปลี่ยนเป็นสายเคเบิลแบบล็อค ตรวจสอบสายเคเบิลภายใต้แสงสว่างที่เหมาะสมเพื่อหาการหักงอ รอยขาด หรือส่วนที่ฉีกขาด — ปลอกหุ้มที่ใช้เครื่องอัดรีดด้วยลวดและสายเคเบิลจะช่วยปกป้องตัวนำในระหว่างการหยิบจับตามปกติ แต่สายรัดสายเคเบิลที่รัดไว้แน่นเกินไปอาจทำให้ฉนวนภายในแตกร้าวได้โดยไม่ทิ้งรอยภายนอกที่มองเห็นได้ รันการทดสอบ SMART บนไดรฟ์เพื่อแยกแยะปัญหาสายเคเบิลจากความล้มเหลวของไดรฟ์

ความเร็วการถ่ายโอนช้ากว่าที่คาดไว้

ตรวจสอบโหมดพอร์ตใน BIOS ของเมนบอร์ดของคุณ บอร์ดบางรุ่นตั้งค่าเริ่มต้นการติดตั้งใหม่เป็นโหมดความเข้ากันได้ของ IDE แทนที่จะเป็น AHCI ซึ่งป้องกันไม่ให้ไดรฟ์เจรจาความเร็วเต็มและปิดการใช้งานคุณสมบัติเช่น NCQ (Native Command Queuing) สลับไปที่โหมด AHCI (ในบางกรณีจำเป็นต้องติดตั้ง Windows ใหม่ หรือเพิ่มคีย์รีจิสทรีก่อนสลับใน Windows 10/11) ยืนยันด้วยว่าพอร์ตที่คุณใช้คือ SATA III ไม่ใช่ SATA II เนื่องจากการติดฉลากบนบอร์ดราคาประหยัดอาจไม่ชัดเจนเสมอไป

สายเคเบิลเสียหายระหว่างการติดตั้ง

ขั้วต่อ SATA มีขนาดเล็ก และสลักยึดสามารถล็อคได้ภายใต้แรงเค้นด้านข้าง เสียบและถอดขั้วต่อตรงๆ เสมอ — อย่าโยกขั้วต่อไปด้านข้าง หากสลักหัก สายเคเบิลจะยังคงทำงานแต่อาจหลุดออกเมื่อมีการสั่นสะเทือน เปลี่ยนสายเคเบิลแทนที่จะใช้เทปพันสายไฟเป็นตัวแก้ไข สายเคเบิลคุณภาพที่ผลิตโดยผู้ผลิตเครื่องอัดรีดลวดและสายเคเบิลที่มีประสบการณ์ใช้ตัวเชื่อมต่อที่มีวัสดุสลักที่หนาขึ้นซึ่งทนทานต่อการแตกหักในรอบการแทรกหลายรอบ

SATA Hot Plugging: คืออะไรและใช้งานได้เมื่อใด

หนึ่งในคุณสมบัติที่มีประโยชน์ที่สุดของ SATA คือ การเสียบปลั๊กแบบร้อน — ความสามารถในการเชื่อมต่อหรือยกเลิกการเชื่อมต่อไดรฟ์ในขณะที่ระบบกำลังทำงานโดยไม่ต้องปิดเครื่องหรือรีบูตเครื่อง ในทางปฏิบัติ การสนับสนุนฮอตปลั๊กขึ้นอยู่กับสามสิ่งที่ทำงานร่วมกัน: ไดรฟ์จะต้องรองรับฮอตปลั๊ก โฮสต์คอนโทรลเลอร์ต้องเปิดใช้งานฮอตปลั๊ก (โดยปกติจะตั้งค่าใน BIOS) และระบบปฏิบัติการจะต้องได้รับการกำหนดค่าให้รับรู้เหตุการณ์การมาถึงและการถอดอุปกรณ์

บน Windows ฮอตปลั๊กทำงานได้อย่างน่าเชื่อถือเมื่อเปิดใช้งานโหมด AHCI และเป็นรากฐานของเวิร์กโฟลว์ "Safely Remove Hardware" สำหรับไดรฟ์ภายนอก eSATA Linux รองรับฮอตปลั๊ก SATA ตั้งแต่เคอร์เนล 2.6.19 ระบบระดับองค์กรก้าวไปอีกขั้น — แบ็คเพลน SAS/SATA ในกล่องจัดเก็บข้อมูลเซิร์ฟเวอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับการบำรุงรักษาแบบ Hot-swap ช่วยให้ผู้ดูแลระบบสามารถสลับไดรฟ์ที่ล้มเหลวในช่วงเวลาทำการโดยไม่มีการหยุดทำงานเป็นศูนย์ การออกแบบตัวเชื่อมต่อก็มีความสำคัญเช่นกัน: ตัวเชื่อมต่อแบบ Hot-swap รอบสูงได้รับการผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนที่เข้มงวดกว่าตัวเชื่อมต่อมาตรฐาน และสายเคเบิลที่เข้าปลายสายนั้นมาจากสายการผลิตเครื่องอัดรีดลวดและสายเคเบิลที่ใช้การเสริมแรงพิเศษรอบจุดเข้าของตัวเชื่อมต่อเพื่อต้านทานการงอซ้ำ ๆ

PATA ไม่รองรับฮอตปลั๊ก ซึ่งจำเป็นต้องปิดระบบโดยสมบูรณ์ก่อนที่จะเชื่อมต่อไดรฟ์หรือตัดการเชื่อมต่อ ข้อจำกัดนี้เพียงอย่างเดียวทำให้อุตสาหกรรมมีการโยกย้ายอย่างรวดเร็วไปยัง SATA โดยเริ่มต้นในปี 2546

การใช้งานสายเคเบิล SATA นอกเหนือจากเดสก์ท็อปพีซี

ในขณะที่ผู้บริโภคส่วนใหญ่พบกับสายเคเบิล SATA ภายในคอมพิวเตอร์เดสก์ท็อป อินเทอร์เฟซก็ปรากฏขึ้นในการใช้งานทางอุตสาหกรรมและเชิงพาณิชย์ที่หลากหลายอย่างน่าประหลาดใจ ทุกที่ที่ต้องการการเชื่อมต่ออุปกรณ์จัดเก็บข้อมูลที่เชื่อถือได้และคุ้มค่า SATA น่าจะมีส่วนเกี่ยวข้อง:

ตู้ NAS (Network-Attached Storage) — กล่อง NAS สำหรับผู้บริโภคและผู้บริโภคระดับมืออาชีพตั้งแต่การกำหนดค่าสี่เบย์ไปจนถึงสิบหกเบย์ เกือบจะใช้ฮาร์ดไดรฟ์ SATA ที่เชื่อมต่อผ่านแบ็คเพลน SATA ในระดับสากล ชุดสายเคเบิลในยูนิตเหล่านี้ผลิตขึ้นในปริมาณมากบนสายการผลิตเครื่องอัดรีดลวดและสายเคเบิลแบบอัตโนมัติ
DVR และระบบเฝ้าระวัง — กล้องรักษาความปลอดภัยบันทึกอย่างต่อเนื่องไปยัง SATA HDD ขนาด 3.5 นิ้วภายในเครื่อง DVR ไดรฟ์รองรับปริมาณงานการเขียนอย่างต่อเนื่องโดยวัดเป็นเทราไบต์ต่อปี SATA HDD ระดับ Surveillance ได้รับการจัดอันดับสำหรับการเขียน 180 TB/ปี เทียบกับ 55 TB/ปีสำหรับรุ่นเดสก์ท็อป
ระบบฝังตัวทางอุตสาหกรรม — แผงควบคุมพีซี คีออสก์ และตัวควบคุมเครื่องจักรมักใช้ SATA SSD ขนาด 2.5 นิ้วสำหรับระบบปฏิบัติการและการจัดเก็บข้อมูล โดยมีความต้านทานการสั่นสะเทือนซึ่งไม่สามารถใช้ได้กับ HDD ที่หมุนอยู่
ฟาร์มเซิร์ฟเวอร์และศูนย์ข้อมูล — แม้แต่ในศูนย์ข้อมูลประสิทธิภาพสูงซึ่งโดดเด่นด้วย NVMe สำหรับการจัดเก็บข้อมูลระดับร้อน SATA SSD และ HDD ยังมอบความจุระดับเย็นที่คุ้มต้นทุน กล่องหุ้ม JBOD 60 ไดรฟ์ตัวเดียวอาจมีสายเคเบิล SATA 240 เส้น โดยทั้งหมดจะผ่านชุดแบ็คเพลนมิดเพลนที่ผลิตโดยใช้อุปกรณ์เครื่องอัดรีดลวดและสายเคเบิลอุตสาหกรรม
การจัดเก็บภาพทางการแพทย์ — PACS (ระบบจัดเก็บภาพและการสื่อสาร) ที่ใช้ในโรงพยาบาลจัดเก็บไฟล์ภาพ DICOM ซึ่งมักจะมีขนาดหลายร้อยกิกะไบต์ต่อการสแกน บนอาร์เรย์ SATA RAID สายเคเบิล SATA ที่หุ้มด้วยแจ็คเก็ต LSZH ได้รับการกำหนดให้เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยของโรงพยาบาลในตู้อุปกรณ์แบบปิดเหล่านี้

สิ่งที่ควรมองหาในสายเคเบิล SATA คุณภาพ

สายเคเบิล SATA ทุกเส้นในตลาดไม่เท่ากัน คุณสมบัติเฉพาะบางประการแยกสายเคเบิลที่ใช้งานได้หลายปีออกจากสายเคเบิลที่ทำให้เกิดอาการปวดหัวในการวินิจฉัยภายในไม่กี่เดือน

ความอดทนความต้านทาน

ข้อมูลจำเพาะของ SATA เรียกร้อง อิมพีแดนซ์ดิฟเฟอเรนเชียล 100 ± 10 โอห์ม . สายเคเบิลที่ผลิตจากเครื่องจักรเครื่องอัดรีดลวดและสายเคเบิลที่ผ่านการสอบเทียบมาอย่างดีสามารถเจาะหน้าต่างนี้ได้อย่างน่าเชื่อถือ สายเคเบิลนอกข้อกำหนดอาจทำงานได้ดีที่ 3 Gbps แต่แสดงอัตราข้อผิดพลาดบิตที่เพิ่มขึ้นที่ 6 Gbps โดยเฉพาะที่ความยาวสายเคเบิลใกล้ถึง 1 เมตร

ความทนทานของตัวเชื่อมต่อ

ข้อมูลจำเพาะอย่างเป็นทางการของ SATA ให้คะแนนตัวเชื่อมต่อภายในขั้นต่ำ รอบการแทรก/ถอน 1,500 รอบ . ตัวเชื่อมต่อระดับพรีเมียมเกินกว่านี้ ตัวคอนเนคเตอร์แบบบางและสลักแบบเปราะ ซึ่งพบได้ทั่วไปในสายเคเบิลราคาถูกมาก มักจะล้มเหลวได้ดีก่อนระดับนั้นในสภาพแวดล้อมการใช้งานจริง

เครื่องวัดตัวนำ

AWG 28 เป็นมาตรฐานสำหรับสายเคเบิลข้อมูล SATA แนะนำให้ใช้ AWG 18 หรือใหญ่กว่าสำหรับสายไฟ SATA ที่มีราง 12V ไปยังมอเตอร์ HDD ที่หมุนอยู่ ตัวนำไฟฟ้าที่มีขนาดเล็กเกินไปจะทำงานร้อน เพิ่มแรงดันตกคร่อมภายใต้โหลด และอาจกระตุ้นให้เกิดความล้มเหลวของไดรฟ์ก่อนเวลาอันควร — โดยเฉพาะในช่วงกระแสพุ่งสูงที่การหมุนกลับ

วัสดุเสื้อแจ็คเก็ตและความยืดหยุ่น

แจ็คเก็ต PVC ยังคงความยืดหยุ่นได้ตั้งแต่ประมาณ -10°C ถึง 70°C เหมาะสำหรับสภาพแวดล้อมพีซีส่วนใหญ่ หากสายเคเบิลจะถูกส่งไปใกล้กับตัวระบายความร้อน GPU กำลังวัตต์สูงหรือบนฮีทซิงค์ของ CPU ที่โอเวอร์คล็อก ให้มองหาสายเคเบิลแบบหุ้มด้วยซิลิโคนหรือ TPE ที่มีอุณหภูมิสูงกว่า สายเคเบิลแบบแบนจากเครื่องอัดรีดลวดและสายเคเบิลมีแนวโน้มที่จะแข็งกว่าแต่จัดเส้นทางได้ง่ายกว่า สายเคเบิลทรงกลมยืดหยุ่นได้ดีกว่าในพื้นที่แคบ
