สายเคเบิล SATA ทำหน้าที่อะไร? ฟังก์ชั่น ประเภท และคำแนะนำ

สายเคเบิล SATA ทำหน้าที่อะไร? คำตอบโดยตรง

สายเคเบิล SATA (Serial ATA) มีจุดประสงค์หลักประการหนึ่ง นั่นคือ สร้างช่องทางการสื่อสารความเร็วสูงระหว่างอุปกรณ์จัดเก็บข้อมูล เช่น ฮาร์ดดิสก์ไดรฟ์ (HDD) โซลิดสเตตไดรฟ์ (SSD) หรือออปติคัลไดรฟ์ และมาเธอร์บอร์ดของคอมพิวเตอร์ หากไม่มีสายเคเบิลนี้ ระบบของคุณจะไม่สามารถอ่านหรือเขียนไปยังอุปกรณ์จัดเก็บข้อมูลเหล่านั้นได้ ซึ่งหมายความว่าไม่มีระบบปฏิบัติการ ไม่มีไฟล์ และไม่มีคอมพิวเตอร์ที่ใช้งานได้ในทางปฏิบัติ

จริงๆ แล้วมีสายเคเบิล SATA สองประเภทที่ทำงานร่วมกันในการตั้งค่าอุปกรณ์จัดเก็บข้อมูล: สายเคเบิลข้อมูลซาต้า ซึ่งส่งสัญญาณข้อมูลระหว่างไดรฟ์และเมนบอร์ดและ สายไฟซาต้า ซึ่งส่งพลังงานไฟฟ้าจากหน่วยจ่ายไฟ (PSU) ไปยังตัวไดรฟ์เอง ทั้งสองอย่างมีความสำคัญ — ไดรฟ์ที่มีการเชื่อมต่อเพียงอันเดียวจะไม่ทำงาน

โครงสร้างทางกายภาพของสายเคเบิลเหล่านี้ ตั้งแต่ความหนาของฉนวนไปจนถึงความบริสุทธิ์ของตัวนำ ขึ้นอยู่กับกระบวนการผลิตที่อยู่เบื้องหลังสายเคเบิลเหล่านี้อย่างมาก สายเคเบิล SATA สมัยใหม่ผลิตขึ้นโดยใช้เครื่องจักรอัดรีดลวดและสายเคเบิลที่มีความแม่นยำซึ่งใช้ฉนวนอย่างสม่ำเสมอบนตัวนำทองแดง เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณตลอดความยาวของสายเคเบิล รายละเอียดการผลิตนี้ไม่ใช่เรื่องเล็กน้อย มันส่งผลโดยตรงต่อความเร็วการถ่ายโอน ความต้านทานความร้อน และความทนทานในระยะยาว

วิธีที่สายเคเบิล SATA ถ่ายโอนข้อมูล: กลไกทางเทคนิค

SATA ใช้วิธีการส่งข้อมูลแบบอนุกรม ซึ่งหมายความว่าบิตข้อมูลจะถูกส่งทีละครั้งในสตรีมต่อเนื่องแทนที่จะส่งแบบขนาน นี่เป็นความแตกต่างที่สำคัญจากมาตรฐาน PATA (Parallel ATA) แบบเก่า ซึ่งส่งหลายบิตพร้อมกัน แต่ต้องใช้สายแพแบบกว้าง และประสบปัญหาสัญญาณรบกวนแบบ crosstalk ที่ความเร็วสูงกว่า

สายข้อมูล SATA ประกอบด้วย 7 พินและ 3 ตัวนำ : เส้นสัญญาณดิฟเฟอเรนเชียลสองคู่สำหรับการส่งและรับข้อมูล และสายกราวด์สามเส้นที่ลดการรบกวนทางแม่เหล็กไฟฟ้า การส่งสัญญาณแบบดิฟเฟอเรนเชียลหมายถึงสายเคเบิลจะส่งสัญญาณเดียวกันสองครั้ง — หนึ่งครั้งตามปกติและเมื่อกลับด้าน — และอุปกรณ์รับสัญญาณจะเปรียบเทียบทั้งสองสัญญาณเพื่อกรองสัญญาณรบกวนออก วิธีการนี้ช่วยให้สาย SATA ทำงานได้อย่างน่าเชื่อถือที่ความถี่สูงโดยไม่มีปัญหาการรบกวนที่รบกวนมาตรฐานเก่า

การเปรียบเทียบความเร็วการสร้าง SATA

SATA III ซึ่งทำงานที่ 6 Gb/s โดยมีเพดานการรับส่งข้อมูลที่มีประสิทธิภาพประมาณ 600 เมกะไบต์/วินาที เป็นมาตรฐานปัจจุบันที่ใช้ในเดสก์ท็อปและแล็ปท็อปสำหรับผู้บริโภคแทบทุกรุ่น ตัวสายเคเบิลทางกายภาพนั้นเข้ากันได้แบบย้อนหลังในทั้งสามรุ่น — สายเคเบิล SATA III สามารถเชื่อมต่อกับไดรฟ์ SATA I — แม้ว่าความเร็วจะถูกจำกัดไว้ที่ความเร็วสูงสุดของอุปกรณ์ที่ช้ากว่า

สายไฟ SATA: มันทำอะไรและทำไมมันถึงสำคัญ

ขั้วต่อไฟ SATA เป็นปลั๊ก 15 พินที่จ่ายระดับแรงดันไฟฟ้าแยกกันสามระดับไปยังไดรฟ์ที่เชื่อมต่อ: 3.3V, 5V และ 12V . แรงดันไฟฟ้าแต่ละอันทำหน้าที่ต่างกันภายในส่วนประกอบภายในของไดรฟ์ สายไฟ 12V จ่ายไฟให้กับมอเตอร์ในฮาร์ดดิสก์ไดรฟ์เป็นหลัก โดยหมุนจานที่ 5,400 หรือ 7,200 RPM สาย 5V จ่ายไฟให้กับบอร์ดลอจิกของไดรฟ์และอุปกรณ์อิเล็กทรอนิกส์อ่าน/เขียน สาย 3.3V ซึ่งเปิดตัวในการแก้ไขมาตรฐาน SATA นั้นถูกใช้โดย SSD รุ่นใหม่บางรุ่นสำหรับวงจรคอนโทรลเลอร์ที่ใช้พลังงานต่ำ

ขั้วต่อไฟ SATA 15 พินแทนที่ขั้วต่อ Molex 4 พินรุ่นเก่าที่ใช้ในระบบ PATA มีโปรไฟล์ที่เพรียวบางกว่ามาก กำหนดเส้นทางภายในเคสได้ง่ายขึ้น และความสามารถในการส่งระดับแรงดันไฟฟ้าทั้งสามระดับพร้อมกันผ่านขั้วต่อเพียงตัวเดียว SSD แบบแล็ปท็อปขนาด 2.5 นิ้วทั่วไปใช้พลังงานจากสาย 5V เท่านั้น ซึ่งกินไฟเพียงเล็กน้อยเท่านั้น กำลังโหลด 1-3 วัตต์ ในขณะที่ฮาร์ดไดรฟ์เดสก์ท็อปขนาด 3.5 นิ้วที่หมุนด้วยความเร็ว 7,200 รอบต่อนาทีอาจใช้งานได้ 8–10 วัตต์ ระหว่างดำเนินการค้นหา — โดยหลักๆ ผ่านราง 12V

คุณภาพของสายไฟภายในสายไฟ SATA โดยเฉพาะเกจของตัวนำทองแดงและความสม่ำเสมอของฉนวน ส่งผลต่อความเสถียรของแรงดันไฟฟ้าภายใต้โหลด นี่คือจุดที่กระบวนการผลิต เช่น ที่ใช้ในการผลิตเครื่องอัดรีดลวดและสายเคเบิล มีความเกี่ยวข้องโดยตรงกับประสิทธิภาพในโลกแห่งความเป็นจริง

อย่างไร เครื่องอัดรีดลวดและสายเคเบิล เทคโนโลยีกำหนดคุณภาพของสายเคเบิล SATA

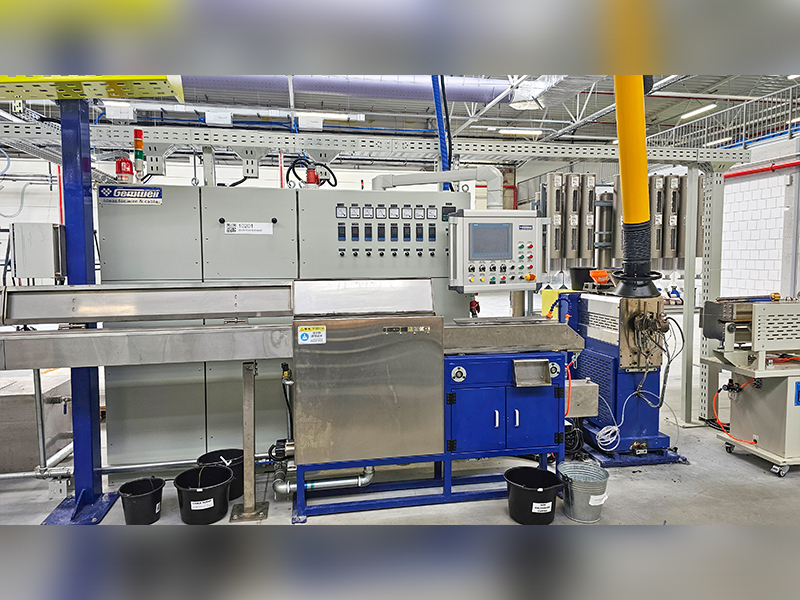

สายเคเบิล SATA ทุกเส้นเริ่มต้นชีวิตด้วยสายการอัดขึ้นรูป เครื่องอัดรีดลวดและสายเคเบิลเป็นเครื่องจักรที่บังคับวัสดุเทอร์โมพลาสติกหลอมเหลว ซึ่งส่วนใหญ่มักเป็น PVC (โพลีไวนิลคลอไรด์), LLDPE (โพลีเอทิลีนความหนาแน่นต่ำเชิงเส้น) หรือ FEP (ฟลูออริเนตเอทิลีนโพรพิลีน) ผ่านแม่พิมพ์รอบๆ ตัวนำทองแดง ทำให้เกิดลวดเคลือบที่สม่ำเสมอ นี่ไม่ใช่รายละเอียดรอง คุณภาพของการอัดขึ้นรูปจะกำหนดความสม่ำเสมอของความหนาของฉนวน คุณสมบัติไดอิเล็กทริก ความต้านทานต่ออุณหภูมิ และความทนทานของสายเคเบิลตลอดอายุการใช้งานหลายปี

ในการผลิตสายเคเบิล SATA โดยเฉพาะ เครื่องอัดรีดลวดและสายเคเบิลต้องใช้ฉนวนกับตัวนำที่ละเอียดมากและมีความแม่นยำสูง โดยทั่วไปแล้วจะใช้สายเคเบิลข้อมูล SATA ตัวนำ AWG 28 ตัว สำหรับสายสัญญาณและ ตัวนำ AWG 26 ตัว สำหรับสายดิน ที่เกจเหล่านี้ แม้แต่ความหนาของฉนวนที่เบี่ยงเบนเล็กน้อย เช่น ห่างจากข้อมูลจำเพาะ 0.02 มม. ก็สามารถเปลี่ยนคุณลักษณะอิมพีแดนซ์ของสายเคเบิล และส่งผลต่อความสมบูรณ์ของสัญญาณที่ความถี่ 6 Gb/s ของความต้องการ SATA III

คุณภาพการอัดขึ้นรูปส่งผลต่อสายเคเบิลสำเร็จรูปอย่างไร

• การควบคุมความต้านทาน: สายเคเบิล SATA ได้รับการระบุเพื่อรักษาค่าความต้านทานส่วนต่างไว้ที่ 100 โอห์ม (±10%) ความไม่สอดคล้องกันของการอัดขึ้นรูปทำให้เกิดความแปรผันของอิมพีแดนซ์ที่ทำให้เกิดการสะท้อนของสัญญาณและข้อผิดพลาดของข้อมูล
• ค่าคงที่ไดอิเล็กทริก: วัสดุฉนวนที่เลือกและความถี่ในการใช้งานของเครื่องอัดรีดลวดและสายเคเบิลจะกำหนดความเร็วของสัญญาณที่แพร่กระจายผ่านสายเคเบิล ซึ่งส่งผลกระทบโดยตรงต่อความหน่วงที่ระดับนาโนวินาที
• ทนต่ออุณหภูมิ: ฉนวนพีวีซีที่อัดรีดให้มีความหนาเหมาะสม โดยทั่วไปสามารถทนอุณหภูมิได้ตั้งแต่ -20°C ถึง 80°C จุดบางๆ ที่เกิดจากเครื่องจักรอัดรีดที่มีการสอบเทียบไม่ดี ทำให้เกิดการพังทลายของฉนวนภายใต้ความร้อนที่คงอยู่จากตัวขับที่รับน้ำหนักหรือภายในเคสที่อุ่น
• ชีวิตแบบยืดหยุ่น: อย่างไร many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• การยึดเกาะของตัวนำ: อุณหภูมิและแรงดันในการอัดขึ้นรูปที่เหมาะสมช่วยให้มั่นใจได้ว่าฉนวนจะยึดเกาะกับแจ็คเก็ตตัวนำได้อย่างหมดจดโดยไม่มีช่องว่าง ซึ่งจะทำให้ความชื้นซึมเข้าไปเมื่อเวลาผ่านไป

ผู้ผลิตสายเคเบิลระดับไฮเอนด์ใช้สายการผลิตเครื่องอัดรีดสายไฟและสายเคเบิลพร้อมการทดสอบประกายไฟแบบเรียลไทม์และระบบการวัดเส้นผ่านศูนย์กลางที่จะตรวจสอบข้อบกพร่องของลวดอัดรีดทุกเมตร สายเคเบิล SATA ระดับผู้บริโภคจากแบรนด์ที่มีชื่อเสียงมักจะผ่านการควบคุมคุณภาพเหล่านี้ สายเคเบิลราคาถูกพิเศษจากซัพพลายเออร์ที่ไม่รู้จัก ซึ่งมักจะขายจำนวนมากทางออนไลน์ มักจะข้ามขั้นตอนเหล่านี้ ส่งผลให้สายเคเบิลทำงานได้ดีในตอนแรกแต่เกิดข้อผิดพลาดเป็นระยะๆ ภายใน 12–18 เดือน

สายเคเบิล SATA แบบแบนและแบบกลม: ความแตกต่างของโครงสร้างและเมื่อมีความสำคัญ

สายเคเบิลข้อมูล SATA มีสองรูปแบบหลัก: แบบแบน (แบบริบบิ้น) และแบบกลม ทั้งสองรุ่นมีการจัดเรียงสัญญาณ 7 พินเหมือนกัน แต่โครงสร้างภายในและลักษณะการใช้งานจริงแตกต่างกันมาก

สาย SATA แบบแบน เป็นรูปแบบเริ่มต้นที่มาพร้อมกับมาเธอร์บอร์ดส่วนใหญ่ ตัวนำจะถูกวางเรียงกันและหุ้มไว้ในปลอกเทอร์โมพลาสติกแบบแบน ซึ่งโดยทั่วไปจะผลิตโดยลวดเคเบิลแบบแบนและเครื่องอัดรีดสายเคเบิลหรือกระบวนการเคลือบ มีราคาไม่แพงในการผลิต วางชิดกับพื้นผิวอย่างเรียบร้อย และเดินตามขอบด้านในของเคสพีซีได้ง่าย อย่างไรก็ตาม พวกมันมีรัศมีการโค้งงอที่จำกัด การบังคับให้พวกมันเข้าโค้งแคบ ๆ อาจทำให้ตัวนำหักงอ และทำให้สัญญาณเสื่อมลงหรือเกิดความเสียหายทางกายภาพต่อฉนวนที่จุดความเค้นได้

สายเคเบิล SATA แบบกลมหรือแบบถัก มีตัวนำหุ้มฉนวนแยกกันบิดหรือมัดรวมกันภายในแจ็คเก็ตชั้นนอกทรงกลม โครงสร้างนี้ให้ความยืดหยุ่นที่ดีกว่า ทำให้การกำหนดเส้นทางผ่านช่องการจัดการสายเคเบิลที่คับแคบง่ายขึ้น และให้การป้องกัน EMI ที่ดีขึ้นเล็กน้อยเนื่องจากการจัดเรียงตัวนำสัญญาณแบบเกลียวคู่ มีค่าใช้จ่ายในการผลิตสูงกว่าเนื่องจากตัวนำแต่ละตัวต้องผ่านเครื่องอัดรีดลวดและสายเคเบิลแยกกันก่อนจึงจะประกอบได้

ขั้วต่อมุมขวากับขั้วต่อตรง

นอกเหนือจากแบบแบนหรือแบบกลมแล้ว สายเคเบิล SATA ยังมาพร้อมกับขั้วต่อแบบตรงหรือมุมขวา (90 องศา) ที่ปลายด้านหนึ่งหรือทั้งสองด้าน ขั้วต่อมุมขวามีประโยชน์เป็นพิเศษเมื่อติดตั้งไดรฟ์ใกล้กับแผงด้านข้างของเคส โดยที่ขั้วต่อตรงจะยื่นออกมาด้านนอกและอาจปิดกั้นการไหลเวียนของอากาศหรือป้องกันไม่ให้แผงปิด ขั้วต่อมุมขวาทำให้เกิดความเข้มข้นของความเค้นเชิงกลเล็กน้อยที่จุดโค้งงอ ดังนั้นคุณภาพของสายเคเบิล โดยเฉพาะความทนทานของการหล่อทับที่ทางเข้าของขั้วต่อ จึงมีความสำคัญมากขึ้นในการกำหนดค่าเหล่านี้

สัญญาณทั่วไปที่แสดงว่าสายเคเบิล SATA ล้มเหลว

สายเคเบิล SATA ใช้งานไม่ได้ และเกิดขึ้นบ่อยกว่าที่คนส่วนใหญ่คาดหวัง เนื่องจากอาการของสายเคเบิลที่ชำรุดนั้นเลียนแบบอาการของไดรฟ์ที่ล้มเหลวอย่างใกล้ชิด จึงมักถูกมองข้ามสายเคเบิลระหว่างการแก้ไขปัญหา การรู้ว่าต้องค้นหาอะไรจะช่วยประหยัดเวลาและป้องกันการเปลี่ยนไดรฟ์โดยไม่จำเป็น

• การตรวจจับไดรฟ์เป็นระยะ: BIOS หรือระบบปฏิบัติการมองเห็นไดรฟ์ในบางครั้งแต่ไม่เห็นอย่างอื่น นี่เป็นอาการคลาสสิกของขั้วต่อสายเคเบิลข้อมูล SATA หลวมหรือเสียหายซึ่งไม่ได้สัมผัสกับพินอย่างสม่ำเสมอ
• ข้อผิดพลาดในการอ่าน/เขียนบ่อยครั้ง: แอปพลิเคชันรายงานข้อผิดพลาดเมื่อเข้าถึงไฟล์ หรือ OS บันทึกข้อผิดพลาดของดิสก์ในตัวแสดงเหตุการณ์ หากการวินิจฉัย SMART แสดงว่าไดรฟ์นั้นแข็งแรงดี สายเคเบิลก็อาจเป็นเหตุสงสัยทางตรรกะรายต่อไป
• ประสิทธิภาพลดลงอย่างกะทันหัน: SATA III SSD ที่ปกติอ่านที่ 500 MB/s จะทดสอบที่ 150 MB/s ทันที ความเร็วนี้ตรงกับแบนด์วิดท์ SATA I ซึ่งเป็นสัญญาณว่าลิงก์กำลังลดระดับลงไปจนเหลือตัวส่วนร่วมที่ต่ำที่สุดเนื่องจากข้อผิดพลาดของสัญญาณบนสายเคเบิลที่เสื่อมสภาพ
• การคลิกหรือไม่หมุนไดรฟ์: แม้ว่าสิ่งเหล่านี้มักจะบ่งบอกถึงปัญหาของไดรฟ์แบบกลไก แต่ปัญหาสายไฟอาจทำให้ไดรฟ์ไม่ได้รับแรงดันไฟฟ้าเพียงพอที่จะหมุนมอเตอร์ ซึ่งทำให้เกิดอาการคล้ายกัน
• ความล้มเหลวในการบูตหลังจากย้ายเคส: การเคลื่อนย้ายพีซีทำให้สายเคเบิลงอและเลื่อน สายเคเบิลที่ทำงานแนวเขตอาจสูญเสียการสัมผัสทั้งหมดหลังจากย้ายตำแหน่งเพียงครั้งเดียว

การแก้ไขในทุกกรณีเหล่านี้มักจะเป็นก สายเคเบิลทดแทน $3–$8 แต่ผู้คนมักใช้เวลาหลายชั่วโมงในการวินิจฉัยเพื่อไดรฟ์ที่ดีเลิศ ควรเปลี่ยนสายเคเบิลก่อนเสมอเมื่อปัญหาการจัดเก็บเกิดขึ้นอย่างกะทันหันโดยไม่มีอาการของการสึกหรอของไดรฟ์มาก่อน

สายเคเบิล SATA ในการใช้งานอุปกรณ์ต่างๆ

แม้ว่าเดสก์ท็อปพีซีจะเป็นบริบทที่พบบ่อยที่สุดสำหรับสายเคเบิล SATA แต่อินเทอร์เฟซจะปรากฏบนฮาร์ดแวร์หลากหลายประเภท และข้อกำหนดของสายเคเบิลจะเปลี่ยนไปขึ้นอยู่กับแอปพลิเคชัน

คอมพิวเตอร์ตั้งโต๊ะ

ฮาร์ดไดรฟ์มาตรฐานขนาด 3.5 นิ้วและ SSD ขนาด 2.5 นิ้วในเดสก์ท็อปทาวเวอร์ใช้ข้อมูล SATA ขนาดเต็มและขั้วต่อสายไฟ โดยทั่วไปแล้วมาเธอร์บอร์ดในรูปแบบ ATX ฟอร์มแฟคเตอร์จะมีให้ พอร์ต SATA 4 ถึง 8 พอร์ต ทำให้สามารถใส่ไดรฟ์ได้หลายตัว บอร์ด HEDT (เดสก์ท็อประดับไฮเอนด์) ระดับไฮเอนด์มีพอร์ต SATA ได้ถึง 12 พอร์ตสำหรับบิลด์ที่เน้นพื้นที่จัดเก็บข้อมูล เช่น เซิร์ฟเวอร์ NAS หรือเวิร์กสเตชันการตัดต่อวิดีโอ

คอมพิวเตอร์แล็ปท็อป

แล็ปท็อปใช้ไดรฟ์ขนาด 2.5 นิ้วที่มีอินเทอร์เฟซ SATA เหมือนกัน แต่โดยทั่วไปแล้วสายเคเบิลจะเป็นริบบิ้นที่สั้นมาก ซึ่งบางครั้งก็เชื่อมต่อโดยตรงซึ่งรวมอยู่ในส่วนประกอบของช่องใส่ไดรฟ์ สายเคเบิล SATA สำหรับแล็ปท็อปหลังการขายจะต้องผลิตตามข้อกำหนดด้านความยาวและความยืดหยุ่นที่แน่นอน — ในที่นี้ คุณสมบัติการงอของปลอกหุ้มสายเคเบิล ซึ่งพิจารณาจากการเลือกใช้วัสดุเครื่องอัดรีดแบบลวดและสายเคเบิล กลายเป็นเรื่องสำคัญเนื่องจากสายเคเบิลจะทนทานต่อแรงเค้นทุกครั้งที่แชสซีงอระหว่างการใช้งานปกติ

เซิร์ฟเวอร์และอุปกรณ์ NAS

ในสภาพแวดล้อมเซิร์ฟเวอร์ สายเคเบิล SATA จะต้องตรงตามมาตรฐานความทนทานที่สูงกว่า เนื่องจากมีการเข้าถึงไดรฟ์อย่างต่อเนื่อง ซึ่งมักจะเปิดตลอด 24 ชั่วโมงทุกวัน สายเคเบิลระดับเซิร์ฟเวอร์ใช้วัสดุฉนวนที่มีน้ำหนักมากกว่าและขั้วต่อแบบล็อคเพื่อป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจ การตั้งค่าระดับองค์กรบางอย่างใช้ อีซาต้า (SATA ภายนอก) สำหรับการเชื่อมต่อกล่องจัดเก็บข้อมูลภายนอก ซึ่งเป็นรูปแบบที่ใช้ตัวเชื่อมต่อทางกายภาพที่แตกต่างกัน แต่มีโปรโตคอลการส่งสัญญาณเดียวกัน โดยมีสายเคเบิลที่ป้องกัน EMI ภายนอกและได้รับการจัดอันดับให้ใช้งานได้นานขึ้น 2 เมตร เทียบกับขีดจำกัด 1 เมตรของสายเคเบิล SATA ภายในทั่วไป

ออปติคัลไดรฟ์และฮาร์ดแวร์เฉพาะทาง

ไดรฟ์ DVD และ Blu-ray ยังใช้การเชื่อมต่อ SATA มาตรฐาน เช่นเดียวกับเทปไดรฟ์และระบบฝังตัวทางอุตสาหกรรมบางรุ่น สายเคเบิลทำหน้าที่เดียวกันในทั้งหมดนี้: การสร้างเส้นทางข้อมูลและการจ่ายพลังงาน การใช้งานทางอุตสาหกรรมบางครั้งต้องใช้สายเคเบิลที่มีพิกัดอุณหภูมิกว้างกว่า ซึ่งหมายความว่าผู้ผลิตต้องใช้สารประกอบฉนวนที่แตกต่างกันผ่านสายการผลิตเครื่องอัดรีดลวดและสายเคเบิล — วัสดุ เช่น โพลีเอทิลีนเชื่อมขวาง (XLPE) แทน PVC มาตรฐาน ซึ่งได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องที่ 90°C หรือสูงกว่า

SATA เทียบกับอินเทอร์เฟซการจัดเก็บข้อมูลอื่นๆ: ตำแหน่งที่สายเคเบิลพอดีกับภาพที่ใหญ่กว่า

การทำความเข้าใจว่าสายเคเบิล SATA มีประโยชน์อย่างไรยังหมายถึงการทำความเข้าใจว่าสายเคเบิลอยู่ในตำแหน่งใดเมื่อเทียบกับเทคโนโลยีการเชื่อมต่ออุปกรณ์จัดเก็บข้อมูลอื่นๆ โดยเฉพาะอย่างยิ่งเมื่อไดรฟ์ NVMe และ M.2 กลายเป็นกระแสหลัก

เสียบไดรฟ์ NVMe M.2 เข้ากับช่องบนเมนบอร์ดโดยตรง และไม่ต้องใช้สายเคเบิลแยกต่างหาก โดยจะได้รับทั้งสัญญาณข้อมูลและจ่ายไฟผ่านตัวเชื่อมต่อ M.2 ทำให้เร็วขึ้นและเป็นระเบียบมากขึ้นในโครงสร้างที่จัดการด้วยสายเคเบิล อย่างไรก็ตาม สายเคเบิล SATA ยังคงมีความเกี่ยวข้องอย่างกว้างขวางเนื่องจาก ฮาร์ดดิสก์ไดรฟ์ยังคงครองพื้นที่จัดเก็บข้อมูลขนาดใหญ่ในราคาต่อเทราไบต์ — ปัจจุบัน HDD ขนาด 20TB มีราคาเพียงเศษเสี้ยวของ NVMe SSD ขนาด 20TB — และ HDD ทั้งหมดใช้อินเทอร์เฟซ SATA SATA SSD ยังคงได้รับความนิยมเนื่องจากมีตัวเลือกการอัปเกรดราคาไม่แพงในระบบรุ่นเก่าที่ไม่มีสล็อต M.2

การเลือกสายเคเบิล SATA ที่เหมาะสม: สิ่งที่ควรมองหา

สายเคเบิล SATA ทั้งหมดไม่ได้ถูกสร้างขึ้นเท่ากัน เนื่องจากตัวสายเคเบิลนั้นมีราคาถูกเมื่อเทียบกับไดรฟ์ที่เชื่อมต่อ และค่าใช้จ่ายในการสูญเสียข้อมูลเนื่องจากสายเคเบิลขัดข้อง จึงคุ้มค่าที่จะเลือกอย่างระมัดระวัง นี่คือสิ่งที่ต้องประเมิน:

วัสดุตัวนำและเกจ

มองหาสายเคเบิลที่ระบุตัวนำทองแดงปราศจากออกซิเจน (OFC) สาย OFC มีสิ่งสกปรกน้อยกว่าทองแดงมาตรฐาน ส่งผลให้ความต้านทานต่อความยาวหน่วยลดลงและการส่งสัญญาณที่ดีขึ้น ตัวนำจะถูกดึงผ่านแม่พิมพ์เพื่อให้ได้เกจ AWG ที่ระบุ จากนั้นจึงผ่านเครื่องอัดรีดลวดและสายเคเบิลเพื่อรับการเคลือบฉนวน สายเคเบิลที่ไม่ได้ระบุประเภทของตัวนำมักทำด้วยอะลูมิเนียมหุ้มทองแดง (CCA) ซึ่งมีค่าการนำไฟฟ้าของทองแดงประมาณ 60% และจะเปราะได้มากกว่าเมื่อเกิดความเครียดจากการดัดงอ

การล็อคแท็บตัวเชื่อมต่อ

ขั้วต่อ SATA มาตรฐานไม่มีกลไกการล็อค พวกเขาอาศัยแรงเสียดทานเพียงอย่างเดียวเพื่อให้อยู่กับที่ ในระบบที่มีการสั่นสะเทือน — ใกล้กับพัดลมกำลังแรง, ในยานพาหนะ หรือในแอปพลิเคชันมือถือใดๆ — นี่เป็นความเสี่ยงอย่างแท้จริง สายเคเบิลที่มี สลักล็อคหรือคลิปยึด บนตัวขั้วต่อช่วยยึดการเชื่อมต่อด้วยกลไกและป้องกันการขาดการเชื่อมต่อโดยไม่ได้ตั้งใจ สายเคเบิลระดับพรีเมียมหลายสายมีคุณสมบัตินี้โดยมีค่าใช้จ่ายเพิ่มเติมเล็กน้อย

ความยาวสายเคเบิล

ข้อมูลจำเพาะของ SATA ช่วยให้สายเคเบิลมีความยาวสูงสุด 1 เมตร (ประมาณ 39 นิ้ว) สำหรับสายภายใน ระบบที่สร้างไว้ล่วงหน้าส่วนใหญ่ใช้สายเคเบิลในช่วง 45–50 ซม. ซึ่งเพียงพอสำหรับการกำหนดค่าทาวเวอร์มาตรฐาน มีสายเคเบิลที่ยาวกว่าแต่ทำให้เกิดความต้านทานและศักยภาพในการลดสัญญาณได้มากขึ้น ดังนั้นควรหลีกเลี่ยงความยาวที่มากเกินไป — ให้ใช้สายเคเบิลที่สั้นที่สุดที่เข้าถึงจากพอร์ตเมนบอร์ดไปยังไดรฟ์ได้อย่างสะดวกสบายโดยไม่มีแรงดึงหรือโค้งงอแหลมคม

วัสดุแจ็คเก็ต

ปลอกด้านนอกของสายเคเบิล — ใช้โดยเครื่องอัดรีดลวดและสายเคเบิลเป็นชั้นสุดท้ายในการอัดขึ้นรูปในโครงสร้างสายเคเบิลหลายชั้น — เป็นตัวกำหนดความยืดหยุ่น ทนต่ออุณหภูมิ และทนต่อสารเคมี สายเคเบิลมาตรฐานใช้ PVC ซึ่งมีความยืดหยุ่นและราคาไม่แพง สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง (เช่น เซิร์ฟเวอร์ที่ติดตั้งบนชั้นวางหนาแน่นหรือตู้อุตสาหกรรม) ให้มองหาสายเคเบิลที่มีแจ็คเก็ต LLDPE หรือ FEP ซึ่งมีการทนความร้อนได้ดีกว่าและการปล่อยก๊าซออกน้อยกว่า — การปล่อยควันสารเคมีที่สามารถปนเปื้อนอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนเมื่อเวลาผ่านไปในตู้ที่ปิดสนิท

แบรนด์และการรับรอง

สายเคเบิลจากแบรนด์ที่มีชื่อเสียง เช่น Sabrent, StarTech, Rosewill และ Monoprice ใช้สายการผลิตที่มีการควบคุมคุณภาพอย่างสม่ำเสมอ รวมถึงการวัดเส้นผ่านศูนย์กลางอินไลน์ระหว่างการอัดขึ้นรูปและการทดสอบความต่อเนื่อง 100% หลังการประกอบ สายเคเบิลทั่วไปที่ไม่มีการระบุแบรนด์ให้ข้ามขั้นตอนเหล่านี้ รายชื่อ UL (สำหรับตลาดอเมริกาเหนือ) และเครื่องหมาย CE (สำหรับตลาดยุโรป) ระบุว่าสายเคเบิลมีคุณสมบัติตรงตามมาตรฐานความปลอดภัยทางไฟฟ้าและการก่อสร้างขั้นต่ำ

อย่างไร to Properly Connect and Route SATA Cables

การติดตั้งที่ถูกต้องมีความสำคัญพอๆ กับคุณภาพของสายเคเบิล สายเคเบิลคุณภาพสูงที่ติดตั้งอย่างไม่ระมัดระวังนั้นมีประสิทธิภาพไม่ดีไปกว่าสายเคเบิลราคาถูก

1. ระบุพอร์ต SATA ของเมนบอร์ดของคุณ โดยทั่วไปจะอยู่ที่ขอบด้านขวาของบอร์ดบนระบบ ATX ซึ่งมีป้ายกำกับว่า SATA0 ถึง SATA5 หรือที่คล้ายกัน ใช้พอร์ตที่มีหมายเลขต่ำกว่าก่อน โดยมักจะเชื่อมต่อกับคอนโทรลเลอร์ SATA หลัก ซึ่งให้ประสิทธิภาพที่ดีที่สุดและรองรับลำดับความสำคัญในการบูต
2. เชื่อมต่อสายเคเบิลข้อมูล ขั้วต่อข้อมูล SATA มีรอยบากรูปตัว L เพื่อให้สามารถเสียบได้ในทิศทางเดียวเท่านั้น กดเข้าไปในพอร์ตข้อมูลของไดรฟ์อย่างแน่นหนาจนกว่าคุณจะรู้สึกว่ามันเข้าที่แล้ว หากใช้สายล็อค ให้ล็อคสลัก
3. เชื่อมต่อสายไฟ ขั้วต่อไฟ SATA 15 พินยังถูกล็อคไว้และเสียบไปในทิศทางเดียวเท่านั้น ต้องใช้แรงในการแทรกมากกว่าตัวเชื่อมต่อข้อมูลเนื่องจากพื้นที่หน้าสัมผัสที่ใหญ่กว่า — ใช้แรงกดสม่ำเสมอสม่ำเสมอแทนที่จะเขย่าตัวเชื่อมต่อ ซึ่งอาจโค้งงอหรือร้าวที่ตัวตัวเชื่อมต่อได้
4. เดินสายเคเบิลโดยไม่โค้งงอแหลมคม รักษารัศมีการโค้งงออย่างน้อย 25 มม. (ประมาณ 1 นิ้ว) ที่ทุกจุดตลอดสายเคเบิล สายแพมีความเสี่ยงที่จะเกิดการหักงอเป็นพิเศษ — หากมีขั้วต่อมุมขวา ให้ใช้ใกล้กับปลายไดรฟ์เพื่อกำจัดการโค้งงอที่จุดเข้าของขั้วต่อซึ่งเป็นจุดที่ความล้มเหลวส่วนใหญ่เกิดขึ้น
5. ยึดความยาวสายเคเบิลส่วนเกินให้แน่น ใช้สายรัดเคเบิลหรือสายรัดตีนตุ๊กแกเพื่อมัดสายเคเบิลส่วนเกินให้ห่างจากพัดลมและเส้นทางการไหลของอากาศ สายเคเบิล SATA ที่ไม่ปลอดภัยสามารถดึงเข้าไปในใบพัดลมได้ ส่งผลให้สายเคเบิลเสียหายและพัดลมทำงานล้มเหลว
6. ตรวจสอบใน BIOS หลังจากบูต หลังการติดตั้ง ให้เข้าสู่ BIOS/UEFI ของระบบ และยืนยันว่าไดรฟ์ปรากฏในรายการอุปกรณ์จัดเก็บข้อมูล หากไม่เป็นเช่นนั้น ให้ตรวจสอบการเชื่อมต่อสายเคเบิลทั้งสองก่อนที่จะสันนิษฐานว่าไดรฟ์หรือเมนบอร์ดมีปัญหา

ห่วงโซ่การผลิตที่อยู่เบื้องหลังสายเคเบิล SATA ทุกเส้น

เพื่อให้เข้าใจอย่างถ่องแท้ว่าสายเคเบิล SATA ทำหน้าที่อะไร และเหตุใดคุณภาพจึงมีความสำคัญ จึงช่วยในการติดตามกระบวนการผลิตที่สร้างขึ้น สายเคเบิล SATA เส้นเดียวผ่านขั้นตอนการผลิตหลายขั้นตอนก่อนที่จะถึงมือของผู้ผลิตพีซี

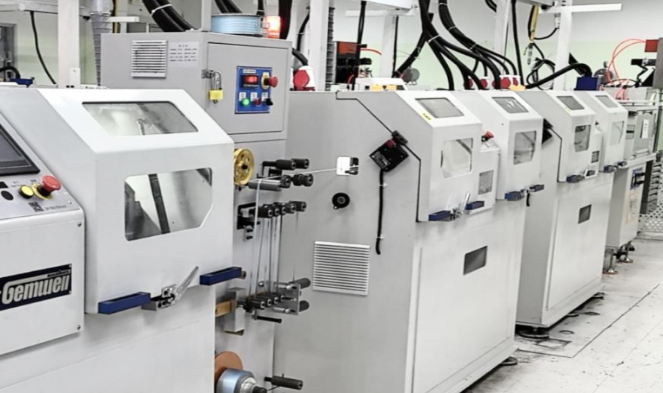

เริ่มต้นด้วยแท่งทองแดง ดึงลงมาผ่านเครื่องวาดลวดจนถึงเกจ AWG เป้าหมาย จากนั้นลวดที่ดึงออกมาจะผ่านเครื่องอัดรีดลวดและสายเคเบิลซึ่งมีการใช้ฉนวนเทอร์โมพลาสติก ในเครื่องอัดรีดแบบสกรูเดี่ยว ซึ่งเป็นประเภทที่ใช้กันทั่วไปในการผลิตสายเคเบิล สารประกอบฉนวนจะถูกป้อนในรูปแบบเม็ดเข้าไปในถังที่ให้ความร้อน จากนั้นจึงละลาย และบังคับผ่านแม่พิมพ์ครอสเฮดที่เคลือบลวดขณะที่มันเคลื่อนที่ผ่าน ความเร็วของสายสำหรับลวดละเอียดเช่น 28 AWG โดยทั่วไปจะทำงานที่ 100–600 เมตรต่อนาที ด้วยโปรไฟล์อุณหภูมิของเครื่องอัดรีดและความเร็วของสกรูที่ควบคุมอย่างระมัดระวังเพื่อรักษาความหนาของฉนวนที่สม่ำเสมอ

หลังจากการอัดขึ้นรูป ตัวนำฉนวนจะถูกประกอบเข้าด้วยกัน - ไม่ว่าจะวางราบสำหรับการสร้างสายเคเบิลแบบแบนหรือบิดเป็นคู่สำหรับการสร้างสายเคเบิลแบบกลม การกำหนดค่าคู่ตีเกลียวเป็นไปตามอัตราการบิดเฉพาะ (รอบต่อความยาวหน่วย) เพื่อควบคุมอิมพีแดนซ์ดิฟเฟอเรนเชียล ตัวนำที่ประกอบแล้วอาจถูกส่งผ่านเครื่องอัดรีดลวดและสายเคเบิลเส้นที่สองเพื่อใช้เป็นแจ็คเก็ตด้านนอกโดยรวม

การสิ้นสุดขั้วต่อมีดังนี้: ปลายสายเคเบิลถูกตัดให้มีความยาว ปอกออก และย้ำหรืออัดขึ้นรูปด้วยตัวเรือนขั้วต่อ SATA แบบพลาสติก จากนั้น ส่วนประกอบทั้งหมดจะได้รับการทดสอบความต่อเนื่อง การลัดวงจร และในบางกรณี คุณลักษณะอิมพีแดนซ์ความถี่สูงโดยใช้อุปกรณ์ไทม์โดเมนรีเฟล็กโตเมทรี (TDR)

กระบวนการทั้งหมดนี้ ตั้งแต่สายการผลิตเครื่องอัดรีดลวดและสายเคเบิลไปจนถึงสายเคเบิลสำเร็จรูป เกิดขึ้นเป็นส่วนใหญ่ในโรงงานต่างๆ ทั่วประเทศจีน ไต้หวัน และในเวียดนามและอินเดียที่กำลังเพิ่มมากขึ้น ความแตกต่างระหว่างสายเคเบิลราคา $2 และสายเคเบิลราคา $7 โดยทั่วไปอยู่ที่ขั้นตอนการควบคุมคุณภาพที่ดำเนินการ และความเข้มงวดในการตรวจสอบกระบวนการอัดรีดลวดและสายเคเบิลในระหว่างการผลิต
