วิธีสร้างสายอีเธอร์เน็ต: คำแนะนำทีละขั้นตอน

การสร้างสายอีเธอร์เน็ตของคุณเองจะเป็นเรื่องง่ายเมื่อคุณเข้าใจลำดับการเดินสายไฟ เครื่องมือที่เหมาะสม และมาตรฐานสายเคเบิลที่คุณต้องการ กระบวนการทั้งหมดใช้เวลาไม่เกิน 10 นาทีต่อสายเคเบิล เมื่อคุณมีวัสดุพร้อมแล้ว คุณย้ำขั้วต่อ RJ45 เข้ากับปลายแต่ละด้านของสายเคเบิลตีเกลียวคู่ ตามมาตรฐานการเดินสาย T568ก หรือ T568B จากนั้นตรวจสอบการเชื่อมต่อกับเครื่องทดสอบสายเคเบิล นั่นคือคำตอบสั้นๆ คู่มือส่วนที่เหลือนี้จะเจาะลึกในทุกขั้นตอน ทุกตัวแปร และทุกข้อผิดพลาดที่ควรหลีกเลี่ยง

ไม่ว่าคุณจะใช้งานโฮมแล็บ เดินสายไฟในสำนักงาน หรือเปลี่ยนสายแพตช์ที่เสียหาย การสร้างสายอีเธอร์เน็ตของคุณเองจะช่วยให้คุณควบคุมความยาวได้อย่างแม่นยำ สามารถเลือกวัสดุคุณภาพสูงกว่า และเข้าใจอย่างแท้จริงถึงสิ่งที่อยู่ภายในสายเคเบิลที่คุณไว้วางใจกับเครือข่ายของคุณ

จริงๆ แล้วมีอะไรอยู่ภายในสายอีเธอร์เน็ต

ก่อนที่คุณจะจีบอะไร คุณควรรู้ว่าคุณกำลังทำอะไรอยู่ สาย Ethernet มาตรฐานประกอบด้วย ลวดทองแดงคู่ตีเกลียวสี่คู่ - รวมตัวนำแปดตัว . การบิดเป็นความตั้งใจ แต่ละคู่จะถูกบิดในอัตราที่แตกต่างกันเล็กน้อยเพื่อยกเลิกการรบกวนทางแม่เหล็กไฟฟ้า (EMI) จากคู่ข้างเคียง ซึ่งเป็นคุณสมบัติที่เรียกว่าการยกเลิกสัญญาณรบกวนข้าม

ปลอกด้านนอกของสายเคเบิล — ส่วนที่คุณเห็นและที่จับ — โดยทั่วไปจะทำจาก PVC หรือสารประกอบซีโร่ฮาโลเจน (LSZH) ควันต่ำ เสื้อแจ็คเก็ตรุ่นนี้ผลิตขึ้นโดยมีความยาวต่อเนื่องโดยใช้ก เครื่องอัดรีดลวดและสายเคเบิล ซึ่งเป็นเครื่องจักรที่ละลายวัสดุฉนวนและบังคับรอบๆ ตัวนำทองแดงขณะผ่านแม่พิมพ์ ความสม่ำเสมอและความหนาของแจ็คเก็ตอัดรีดนี้ส่งผลโดยตรงต่อความยืดหยุ่นของสายเคเบิล ความต้านทานต่ออุณหภูมิสุดขั้ว และความสามารถในการตอบสนองระดับความปลอดภัยจากอัคคีภัย เช่น CM, CMR หรือ CMP

ภายในแจ็คเก็ต ตัวนำแต่ละตัวยังถูกเคลือบด้วยฉนวนพลาสติกสีชั้นบางๆ — ใช้ a อีกครั้ง เครื่องอัดรีดลวดและสายเคเบิล ในระหว่างการผลิต การเขียนโค้ดสีคือสิ่งที่ช่วยให้คุณทำตามแผนภาพการเดินสายไฟ T568A และ T568B ได้อย่างแม่นยำเมื่อคุณปลายสายเคเบิลด้วยมือ

ประเภทสายเคเบิลอีเธอร์เน็ตและข้อมูลจำเพาะ

สำหรับโครงการสายอีเธอร์เน็ต DIY ส่วนใหญ่ Cat6 เป็นจุดที่น่าสนใจในทางปฏิบัติ . มีให้บริการอย่างกว้างขวาง รองรับความเร็วระดับกิกะบิตตลอดระยะทาง 100 เมตร รองรับ 10 Gbps ในระยะทางที่สั้นกว่า และมีราคาสูงกว่า Cat5e เพียงเล็กน้อยเท่านั้น Cat6A คุ้มค่าที่จะพิจารณาหากคุณกำลังติดตั้งบนผนังแบบถาวร และต้องการการป้องกันในอนาคตที่ความเร็ว 10 Gbps ตลอดระยะ 100 เมตร

เครื่องมือและวัสดุที่คุณต้องการก่อนเริ่มงาน

มุมตัดของเครื่องมือคือจุดที่สายอีเทอร์เน็ตที่ล้มเหลวส่วนใหญ่เริ่มต้นขึ้น การจีบที่ไม่ดีนั้นมองไม่เห็นด้วยตา แต่ส่งผลเสียต่อความสมบูรณ์ของสัญญาณ นี่คือทุกสิ่งที่คุณต้องการเพื่อทำงานอย่างถูกต้อง:

เครื่องมือสำคัญ

• เครื่องมือการจีบ — นี่คือเครื่องมือที่สำคัญที่สุด เครื่องย้ำหางปลาคุณภาพ (เช่น ที่ผลิตโดย Platinum Tools หรือ Klein Tools) จะใช้แรงกดที่สม่ำเสมอและสม่ำเสมอบนหมุดทั้ง 8 ตัวพร้อมกัน คีมย้ำแบบไม่ใช้เฟืองราคาถูกเป็นสาเหตุอันดับหนึ่งของการเชื่อมต่อที่ไม่ต่อเนื่อง
• เครื่องปอกสายเคเบิล — เครื่องปอกสายเคเบิลโดยเฉพาะจะให้คะแนนแจ็คเก็ตด้านนอกโดยไม่ทำให้ฉนวนตัวนำด้านในเสียหาย คุณสามารถใช้มีดอรรถประโยชน์ได้ในระยะสั้นๆ แต่ฉนวนภายในที่มีรอยแหว่งทำให้เกิดการลัดวงจรและทำให้สัญญาณเสื่อมลง
• กรรไกรตัดลวดหรือกรรไกรตัดลวด — สำหรับการตัดตัวนำให้มีความยาวเท่ากันก่อนเสียบเข้ากับขั้วต่อ RJ45
• เครื่องทดสอบสายเคเบิล — ไม่สามารถต่อรองได้หากคุณสร้างสายเคเบิลมากกว่าหนึ่งเส้น เครื่องทดสอบความต่อเนื่องขั้นพื้นฐานมีราคาต่ำกว่า 20 เหรียญ และยืนยันว่าเชื่อมต่อพินทั้ง 8 ขาอย่างถูกต้องที่ปลายทั้งสองข้าง
• ไม้บรรทัดหรือเทปวัด — เพื่อวัดความยาวสายเคเบิลอย่างแม่นยำ และตรวจสอบว่าคุณได้คลายเกลียวตัวนำไฟฟ้าที่ปลายแต่ละด้านไม่เกินจำนวนที่แนะนำไว้

วัสดุ

• แกนม้วนสายเคเบิลอีเทอร์เน็ต — ซื้อแบบเดินเท้าหรือแบบม้วนขนาด 250 ฟุต, 500 ฟุตหรือ 1,000 ฟุต ขึ้นอยู่กับขอบเขตโครงการของคุณ แจ็คเก็ตของสายเคเบิลผลิตผ่านก เครื่องอัดรีดสายเคเบิล ในระหว่างการผลิต ควรมีเครื่องหมายระบุหมวดหมู่ เกจตัวนำ (โดยทั่วไปคือ 23 AWG สำหรับ Cat6) และรายการความปลอดภัยที่เกี่ยวข้อง (CMR สำหรับไรเซอร์ CMP สำหรับช่องว่าง plenum)
• ขั้วต่อ RJ45 — ซื้อตัวเชื่อมต่อที่ตรงกับประเภทสายเคเบิลของคุณ สายเคเบิล Cat6 ที่มีตัวนำเส้นผ่านศูนย์กลางใหญ่กว่าและมีร่องภายในต้องใช้ตัวเชื่อมต่อพิกัด Cat6 พร้อมช่องตัวนำที่กว้างกว่า การใช้ขั้วต่อ Cat5e บนสาย Cat6 ส่งผลให้มีขนาดที่พอดีและการย้ำล้มเหลว
• รองเท้าบูทลดความเครียด (ไม่จำเป็น) — ปลอกพลาสติกเหล่านี้จะเลื่อนไปเหนือสายเคเบิลก่อนที่จะทำการย้ำและยึดเข้ากับขั้วต่อ RJ45 เพื่อป้องกันไม่ให้หัวต่องอซ้ำๆ
• ฉลากหรือเครื่องหมายสายเคเบิล — ติดป้ายปลายทั้งสองด้านของสายเคเบิลทุกเส้นที่คุณทำ ซึ่งจะช่วยประหยัดเวลาในการแก้ไขปัญหาในภายหลัง

ทำความเข้าใจกับมาตรฐานการเดินสายไฟ T568A และ T568B

นี่คือจุดที่ผู้คนสับสน ดังนั้นมาจัดการกันตรงๆ ดีกว่า มีมาตรฐานการเดินสายไฟที่ยอมรับได้สองมาตรฐานสำหรับสายอีเธอร์เน็ต: T568A และ T568B กำหนดโดยมาตรฐาน TIA/EIA-568 ต่างกันเพียงการจัดเรียงคู่สีส้มและสีเขียว (พิน 1, 2, 3 และ 6) ทั้งสองทำงานได้ดีสำหรับกิกะบิตอีเทอร์เน็ต ตัวเลือกมีความสำคัญต่อความสอดคล้องภายในการติดตั้งครั้งเดียวเท่านั้น

T568B เป็นมาตรฐานที่ใช้กันทั่วไปในสหรัฐอเมริกา โดยเฉพาะในสภาพแวดล้อมเชิงพาณิชย์และองค์กร T568A เป็นที่นิยมในการติดตั้งของรัฐบาล (มีการระบุไว้ในมาตรฐานเครือข่ายรัฐบาลกลางของสหรัฐอเมริกาบางมาตรฐาน) และเป็นมาตรฐานในทางเทคนิคที่ TIA ต้องการสำหรับการติดตั้งใหม่ ในทางปฏิบัติ ตราบใดที่คุณใช้มาตรฐานเดียวกันที่ปลายทั้งสองด้านของสายเคเบิลแบบตรง มันก็ใช้งานได้

T568B พิน-Out (ซ้ายไปขวา, แท็บคว่ำลง)

สายตรงและสายครอสโอเวอร์

A สายตรง ใช้มาตรฐานการเดินสายไฟเดียวกัน (T568A หรือ T568B) ที่ปลายทั้งสองข้าง นี่คือสิ่งที่คุณทำในเกือบทุกสถานการณ์: การเชื่อมต่อคอมพิวเตอร์เข้ากับสวิตช์ สวิตช์ไปยังเราเตอร์ แจ็คติดผนังเข้ากับแผงแพทช์ ก สายเคเบิลครอสโอเวอร์ ใช้ T568A ที่ปลายด้านหนึ่งและ T568B ที่ปลายอีกด้านหนึ่ง สลับคู่ส่งและรับ ในอดีตจำเป็นต้องใช้สายเคเบิลแบบไขว้เพื่อเชื่อมต่อคอมพิวเตอร์สองเครื่องโดยตรงโดยไม่ต้องใช้สวิตช์ ปัจจุบัน การ์ดอินเทอร์เฟซเครือข่าย (NIC) และสวิตช์สมัยใหม่เกือบทั้งหมดรองรับ Auto-MDI/MDIX ซึ่งจะตรวจจับและแก้ไขประเภทสายเคเบิลโดยอัตโนมัติ ทำให้สายเคเบิลครอสโอเวอร์ส่วนใหญ่ล้าสมัย อย่างไรก็ตาม การทราบความแตกต่างจะช่วยป้องกันความสับสนเมื่อคุณพบสายเคเบิลครอสโอเวอร์เก่าในการติดตั้งแบบเดิม

ทีละขั้นตอน: วิธีสร้างสายอีเธอร์เน็ต

ทำตามขั้นตอนเหล่านี้อย่างระมัดระวัง ความแตกต่างระหว่างสายเคเบิลที่ทำงานด้วยความเร็วกิกะบิตกับสายเคเบิลที่ทำงานล้มเหลวที่ 100 Mbps หรือไม่เชื่อมต่อเลย มักจะอยู่ที่ขนาดมิลลิเมตรของตัวนำที่เปลือยเปล่าหรือมุมของสายไฟเส้นเดียว

ขั้นตอนที่ 1: ตัดสายเคเบิลให้ยาว

วัดระยะทางที่คุณต้องการเพื่อครอบคลุมและตัดสายเคเบิล เพิ่มความยาวพิเศษอย่างน้อย 6 ถึง 12 นิ้วเพื่อพิจารณาการสิ้นสุดที่ปลายแต่ละด้าน และเพื่อให้ตัวคุณเองผ่อนปรนสำหรับการสิ้นสุดใหม่ในอนาคตหากตัวเชื่อมต่อล้มเหลว ความยาวสูงสุดสำหรับส่วนของสายเคเบิลอีเทอร์เน็ตเส้นเดียวคือ 100 เมตร (328 ฟุต) สำหรับ Cat5e ถึง Cat6A เกินกว่านี้จะทำให้เกิดการลดทอนสัญญาณและการเชื่อมต่อที่ไม่น่าเชื่อถือ

หากคุณใช้บูทลดความเครียด ให้เลื่อนบูทหนึ่งตัวเข้ากับสายเคเบิลตอนนี้ — ก่อนที่จะต่อขั้วต่อ — เนื่องจากคุณไม่สามารถเพิ่มบูทในภายหลังได้

ขั้นตอนที่ 2: ถอดเสื้อนอกออก

ใช้เครื่องปอกสายไฟเพื่อให้คะแนนและถอดออกโดยประมาณ 1 ถึง 1.5 นิ้ว (25 ถึง 38 มม.) ของเสื้อแจ็คเก็ตตัวนอก จากปลายแต่ละด้าน ค่อยๆ ตัด — คุณกำลังตัดผ่านวัสดุหุ้ม PVC หรือ LSZH ที่ใช้เครื่องอัดรีดลวดและสายเคเบิลที่ความหนาที่ควบคุมได้ และไม่ได้ใช้แรงกดมากนัก การหมุนเครื่องปอกสายไฟรอบๆ สายเคเบิลหนึ่งหรือสองครั้งก็เพียงพอแล้ว ดึงส่วนเสื้อแจ็คเก็ตออกเพื่อเผยให้เห็นคู่บิดสี่คู่ที่อยู่ด้านใน

ตรวจสอบตัวนำ หากฉนวนสีของสายไฟแต่ละเส้นขาดหรือขาด ให้ตัดสายเคเบิลกลับเข้าไปอีกและเริ่มขั้นตอนนี้อีกครั้ง ฉนวนที่มีรอยตัดทำให้เกิดการลัดวงจรระหว่างตัวนำที่อยู่ติดกันภายใต้การส่งสัญญาณความถี่สูงของอีเธอร์เน็ตสมัยใหม่

สายเคเบิล Cat6 บางเส้นมีร่องพลาสติกรูปกากบาท (หรือที่เรียกว่าตัวแยกหรือตัวเติม X) ทอดยาวไปตามความยาวของสายเคเบิลเพื่อแยกคู่ออกจากกันและลดสัญญาณรบกวน หากคุณเป็นเช่นนั้น ให้เล็มมันให้เรียบโดยการตัดเสื้อแจ็คเก็ตโดยใช้กรรไกรตัดแบบฟลัช

ขั้นตอนที่ 3: คลายและจัดเรียงคู่

คลายเกลียวแต่ละคู่อย่างระมัดระวังและยืดตัวนำแต่ละเส้นให้ตรง สำหรับ T568B ให้จัดเรียงจากซ้ายไปขวาตามลำดับนี้: ส้ม/ขาว, ส้ม, เขียว/ขาว, น้ำเงิน, น้ำเงิน/ขาว, เขียว, น้ำตาล/ขาว, น้ำตาล

นี่เป็นขั้นตอนที่ผู้เริ่มต้นสะดุดบ่อยที่สุด ใช้เวลาของคุณที่นี่ วางสายไฟให้เรียบในมือของคุณ และตรวจสอบลำดับสองครั้งก่อนดำเนินการต่อ สายไฟแบบขนย้ายเส้นเดียวหมายความว่าสายเคเบิลใช้งานไม่ได้ หรือแย่กว่านั้นคือจะทำงานเป็นช่วงๆ ซึ่งวินิจฉัยได้ยากกว่า

อย่าคลายตัวนำไฟฟ้าเกินความจำเป็น มาตรฐาน TIA/EIA-568 ระบุความยาวสูงสุดเมื่อคลายเกลียวที่ 13 มม. (ประมาณครึ่งนิ้ว) สำหรับ Cat6 การคลายเกลียวที่มากเกินไปจะลดประสิทธิภาพ crosstalk ของสายเคเบิล และอาจทำให้ไม่ผ่านการทดสอบการรับรอง แม้ว่าสายเคเบิลจะเชื่อมต่อด้วยความเร็วระดับกิกะบิตในระหว่างการทดสอบขั้นพื้นฐานก็ตาม

ขั้นตอนที่ 4: ตัดตัวนำให้มีความยาวเท่ากัน

จับตัวนำทั้ง 8 เส้นให้เรียบและอยู่ในมือ โดยรักษาลำดับจากซ้ายไปขวาให้ถูกต้อง ใช้สนิปแบบฟลัชคัท เล็มให้มีความยาวเท่ากันโดยประมาณ 12 ถึง 14 มม. (ประมาณครึ่งนิ้ว) จากจุดที่เสื้อชั้นนอกสิ้นสุด เป้าหมายคือการฟลัชที่สมบูรณ์แบบ แม้จะตัดผ่านสายไฟทั้งแปดเส้นก็ตาม ความยาวไม่เท่ากันหมายความว่าตัวนำบางตัวไปไม่ถึงพินในขั้วต่อ RJ45 ทำให้เกิดวงจรเปิดบนพินเหล่านั้น

ขั้นตอนที่ 5: ใส่ตัวนำเข้าไปในตัวเชื่อมต่อ RJ45

จับขั้วต่อ RJ45 โดยให้แท็บคว่ำลงและปลายเปิดเข้าหาตัวคุณ เลื่อนตัวนำทั้งแปดตัวเข้าไปในแปดช่องของตัวเชื่อมต่อเพื่อรักษาลำดับ ดันพวกมันเข้าไปจนสุด — ตัวนำแต่ละตัวต้องสัมผัสกับผนังด้านหน้าของขั้วต่อ เพื่อให้หมุดย้ำสัมผัสได้อย่างเหมาะสม

ก่อนที่จะจีบ ให้ดูที่ด้านหน้าของขั้วต่อ (ปลายที่เป็นหมุด) คุณควรเห็นสีที่แตกต่างกันในแต่ละตำแหน่งพิน และควรมองเห็นแจ็คเก็ตได้ในส่วนคลายความเครียดด้านหลังของตัวเชื่อมต่อ หากแจ็คเก็ตไม่อยู่ภายในตัวเชื่อมต่อ ระบบผ่อนแรงเชิงกลจะทำงานไม่ถูกต้อง และสายเคเบิลจะเปราะบางที่ทางแยกนั้น

หากคุณกำลังเรียนรู้ ใช้ตัวเชื่อมต่อ RJ45 แบบพาสทรู โดยมีช่องเปิดที่ด้านหน้าซึ่งช่วยให้คุณดันตัวนำเข้าไปจนสุด จากนั้นจึงเล็มส่วนที่เกินหลังจากการย้ำหางปลา โหลดได้อย่างถูกต้องง่ายกว่าและให้ผลลัพธ์ที่สม่ำเสมอมากขึ้นสำหรับผู้เริ่มต้น

ขั้นตอนที่ 6: จีบตัวเชื่อมต่อ

ใส่ขั้วต่อ RJ45 ที่โหลดไว้เข้าไปในแม่พิมพ์ที่ตรงกันบนเครื่องมือย้ำของคุณ บีบที่จับให้แน่นและเต็มที่ เครื่องย้ำสายจะคลิกและปล่อยเมื่อมีแรงดันเพียงพอ เครื่องย้ำสายแบบไม่มีเฟืองล้อกำหนดให้คุณต้องตัดสินแรงกดด้วยความรู้สึก โดยบีบให้แรงเพียงพอจนหมุดทั้งแปดถูกดันเข้าไปในฉนวนตัวนำจนสุด และแถบระบายความเครียดถูกกดลงบนปลอกสายเคเบิลจนสุด

หากคุณใช้ขั้วต่อทะลุ ให้ตัดตัวนำส่วนเกินที่ยื่นออกมาจากด้านหน้าด้วยกรรไกรตัดแบบเรียบๆ ใบหน้าที่ตัดแต่งแล้วควรอยู่ในแนวเดียวกับด้านหน้าของขั้วต่อ

ทำซ้ำขั้นตอนทั้งหมดสำหรับปลายอีกด้านหนึ่งของสายเคเบิล สำหรับสายเคเบิลแบบต่อตรง ให้ใช้สายไฟมาตรฐานเดียวกัน (T568B หรือ T568A) ที่ปลายทั้งสองข้าง

ขั้นตอนที่ 7: ทดสอบสายเคเบิล

เสียบปลายทั้งสองของสายเคเบิลที่เสร็จแล้วเข้ากับเครื่องทดสอบสายเคเบิล ผู้ทดสอบจะส่งสัญญาณผ่านพินทั้ง 8 ตัวตามลำดับ และยืนยันว่าแต่ละพินที่ปลายด้านหนึ่งเชื่อมต่อกับพินที่สอดคล้องกันที่ปลายอีกด้าน และไม่มีพินใดลัดวงจรเข้าด้วยกัน ผลลัพธ์ที่ผ่านจากเครื่องมือทดสอบความต่อเนื่องขั้นพื้นฐานหมายถึง:

• เชื่อมต่อตัวนำทั้ง 8 ตัวอย่างถูกต้อง (ไม่เปิด)
• ไม่มีการข้ามหรือสลับตัวนำ
• ไม่มีตัวนำไฟฟ้าลัดวงจรถึงกัน

เครื่องมือทดสอบความต่อเนื่องขั้นพื้นฐานไม่ได้ตรวจสอบคุณลักษณะด้านประสิทธิภาพ เช่น การลดทอน การสูญเสียการย้อนกลับ หรือครอสทอล์คใกล้สุด (NEXT) สำหรับการติดตั้งโครงสร้างพื้นฐานที่สำคัญ ผู้รับรองสายเคเบิลระดับมืออาชีพ (เช่น ที่ผลิตโดย Fluke Networks) จะทำการทดสอบการรับรอง TIA-568 อย่างเต็มรูปแบบ อุปกรณ์เหล่านี้มีราคาหลายพันดอลลาร์ และโดยทั่วไปแล้วจะเช่าหรือเป็นเจ้าของโดยผู้ติดตั้งเครือข่ายมืออาชีพ

การผลิตสายเคเบิลส่งผลต่อสายเคเบิลที่คุณซื้อและใช้งานอย่างไร

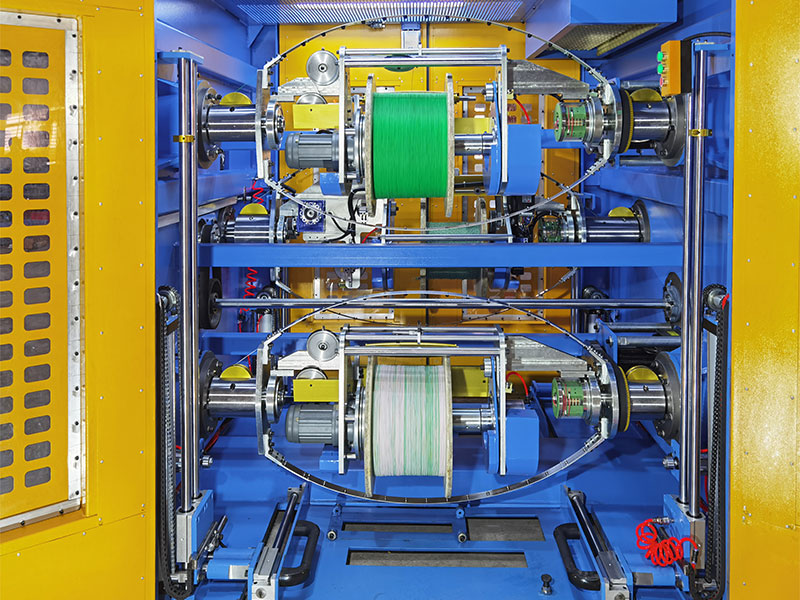

เมื่อคุณซื้อแกนม้วนสาย Cat6 หรือ Cat6A คุณภาพของสายเคเบิลนั้นจะพิจารณาจากวิธีการผลิตเป็นส่วนใหญ่ โดยเฉพาะจากความแม่นยำและสภาพของสายเคเบิล เครื่องอัดรีดลวดและสายเคเบิล ใช้หุ้มฉนวนตัวนำ และอุปกรณ์ควบคุมการตีเกลียวของแต่ละคู่

เครื่องอัดรีดลวดและสายเคเบิลทำงานโดยการหลอมสารประกอบฉนวนเทอร์โมพลาสติก (PVC, โพลีเอทิลีน หรือวัสดุ LSZH) แล้วบังคับผ่านแม่พิมพ์ครอสเฮดรอบๆ ตัวนำที่กำลังเคลื่อนที่ เครื่องอัดรีดจะควบคุมความหนาและศูนย์กลางของชั้นฉนวนด้วยพิกัดความเผื่อที่แคบมาก สำหรับตัวนำสายอีเธอร์เน็ต ความหนาของฉนวนส่งผลโดยตรงต่อค่าคงที่ไดอิเล็กตริกของสายเคเบิล ซึ่งจะกำหนดความเร็วและความต้านทานการแพร่กระจายของสัญญาณ สายเคเบิล Cat6 ต้องรักษาลักษณะความต้านทานไว้ที่ 100 โอห์ม ±15% ตลอดช่วงความถี่ — ข้อกำหนดที่ขึ้นอยู่กับรูปทรงของฉนวนที่สอดคล้องกันจากเครื่องอัดรีดสายเคเบิล

นี่คือเหตุผลว่าทำไมจึงมีความแตกต่างอย่างมีนัยสำคัญระหว่างสายเคเบิลแบรนด์เนมระดับพรีเมียมและสายเคเบิลราคาถูกที่ไม่มีชื่อที่ซื้อจากซัพพลายเออร์ที่ไม่ผ่านการตรวจสอบ สายเคเบิลที่ทำจากเครื่องอัดรีดที่ได้รับการบำรุงรักษาไม่ดีหรือมีความแม่นยำต่ำอาจมีความหนาของฉนวนที่ไม่สอดคล้องกัน ตัวนำที่อยู่ตรงกลาง (มีศูนย์กลางร่วมต่ำ) หรือความหนาของผนังแจ็คเก็ตที่แปรผัน ซึ่งทั้งหมดนี้อาจทำให้สายเคเบิลไม่ผ่านมาตรฐานด้านประสิทธิภาพแม้ว่าจะผ่านการทดสอบความต่อเนื่องขั้นพื้นฐานก็ตาม สายเคเบิลที่ทำงานที่ความเร็ว 100 Mbps อาจล้มเหลวในการรักษาความเร็ว 1 Gbps หรือ 10 Gbps ได้อย่างน่าเชื่อถือ เนื่องจากความไม่สอดคล้องกันในการผลิตเหล่านี้

นอกจากนี้ ผู้ผลิตสายเคเบิลราคาประหยัดบางรายเปลี่ยนตัวนำอะลูมิเนียมหุ้มทองแดง (CCA) เป็นทองแดงแข็ง คสช.ก็มี ประมาณ 60% ของค่าการนำไฟฟ้าของทองแดงบริสุทธิ์ ความต้านทานที่สูงขึ้น และประสิทธิภาพที่แย่ลงอย่างมากในแอปพลิเคชัน Power over Ethernet (PoE) ซึ่งสายเคเบิลต้องมีทั้งข้อมูลและพลังงานไฟฟ้า ตรวจสอบเสมอว่าสายเคเบิลที่คุณซื้อมีเครื่องหมาย "BC" (ทองแดงเปลือย) แทนที่จะเป็น "CCA" หากประสิทธิภาพและความเข้ากันได้ของ PoE มีความสำคัญ

สายเคเบิล Solid Core กับ Stranded Conductor: อันไหนที่จะใช้

สายอีเธอร์เน็ตมีให้เลือกใช้โครงสร้างตัวนำ 2 แบบ: แบบแข็งและแบบตีเกลียว ความแตกต่างนี้มีความสำคัญมากกว่าที่คนส่วนใหญ่ตระหนัก

สายเคเบิลตัวนำแข็ง

โดยทั่วไปแล้วตัวนำทั้งแปดตัวจะเป็นลวดทองแดงเส้นเดียว 23 AWG สำหรับ Cat6 . สายเคเบิลตัวนำแข็งได้รับการออกแบบสำหรับการติดตั้งแบบถาวร: วิ่งผ่านผนัง เพดาน ท่อร้อยสาย และระหว่างแผงแพทช์และแจ็คสโตน มีสมรรถนะทางไฟฟ้าที่เหนือกว่าที่ความถี่สูง (การลดทอนที่ต่ำกว่า ลักษณะ crosstalk ที่ดีกว่า) แต่มีความแข็งกว่าและมีแนวโน้มที่จะเกิดความล้าของตัวนำได้มากกว่าหากงอซ้ำๆ ไม่ควรใช้สายเคเบิลตัวนำแข็งในการใช้งานที่มีการเคลื่อนย้าย ขด หรืองอที่ขั้วต่อเป็นประจำ

สายเคเบิลตัวนำตีเกลียว

ตัวนำแต่ละตัวประกอบด้วยเส้นทองแดงบางๆ หลายเส้นมัดรวมกัน โดยทั่วไปจะมี 7 เส้นต่อตัวนำ สายเคเบิลตีเกลียวมีความนุ่มกว่า ยืดหยุ่นกว่า และทนทานต่อการงอซ้ำๆ โดยไม่ขาด ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับสายแพทช์: สายสั้นระหว่างแจ็คติดผนังกับคอมพิวเตอร์ หรือระหว่างพอร์ตแผงแพทช์และพอร์ตสวิตช์ สายตีเกลียวมีความต้านทานต่อความยาวหน่วยสูงกว่าสายแข็งเล็กน้อย แต่ที่ความยาวสายแพตช์ (โดยทั่วไปต่ำกว่า 5 เมตร) ความแตกต่างนี้ไม่สำคัญเลย

สำหรับสายอีเทอร์เน็ต DIY ที่ใช้เป็นสายแพตช์ ให้ใช้สายตัวนำตีเกลียว สำหรับการเดินสายไฟที่มีโครงสร้างถาวรภายในผนัง ให้ใช้สายเคเบิลตัวนำแข็ง

สายเคเบิลแบบชีลด์กับแบบไม่มีชีลด์: เมื่อเรื่องการป้องกัน

สายอีเทอร์เน็ตส่วนใหญ่ที่ใช้ในบ้านและสำนักงานคือ UTP — คู่บิดเกลียวแบบไม่มีฉนวนหุ้ม โครงสร้างคู่บิดเกลียวเพียงอย่างเดียวให้การป้องกันเสียงรบกวนที่เพียงพอสำหรับสภาพแวดล้อมส่วนใหญ่ สายเคเบิลหุ้มฉนวนจะเพิ่มชั้นหุ้มโลหะหนึ่งชั้นขึ้นไป เช่น ฟอยล์ การถักเปีย หรือทั้งสองอย่าง รอบคู่หรือรอบๆ มัดสายเคเบิลทั้งหมด

สายเคเบิลที่มีฉนวนหุ้มต้องใช้ขั้วต่อ RJ45 ที่มีฉนวนหุ้ม และฉนวนจะต้องเชื่อมต่อกับกราวด์กราวด์ที่เหมาะสมที่ปลายด้านหนึ่ง (โดยทั่วไปจะอยู่ที่แผงแพทช์หรือสวิตช์) โล่ที่มีการต่อสายดินอย่างไม่เหมาะสมสามารถทำให้เกิดเสียงรบกวนได้จริงแทนที่จะกำจัดมันออกไป ซึ่งเป็นปรากฏการณ์ที่เรียกว่ากราวด์ลูป สำหรับใช้ในบ้านและสำนักงานมาตรฐาน สาย UTP ที่มีการติดตั้งที่เหมาะสมก็เพียงพอแล้ว สำหรับแอพพลิเคชั่นกิกะบิตและ 10 กิกะบิตสมัยใหม่ทั้งหมด

ข้อผิดพลาดทั่วไปและวิธีการแก้ไข

สายเคเบิล DIY Ethernet ที่ล้มเหลวส่วนใหญ่จะติดตามกลับไปยังชุดข้อผิดพลาดเล็กๆ น้อยๆ ที่เกิดขึ้นซ้ำๆ การรู้ล่วงหน้าจะช่วยประหยัดเวลาและสิ้นเปลืองวัสดุ

สายไฟไม่เรียบร้อย

ข้อผิดพลาดที่พบบ่อยที่สุด คู่ขนย้ายหมายถึงเครื่องทดสอบสายเคเบิลแสดงข้อผิดพลาด "กลับด้าน" หรือ "แยกคู่" คู่แยกนั้นร้ายกาจอย่างยิ่ง: สายเคเบิลอาจเชื่อมต่อด้วยความเร็วต่ำ แต่ล้มเหลวภายใต้โหลดที่กิกะบิต เนื่องจากคู่ไม่ตรงกันอย่างถูกต้อง ตรวจสอบลำดับสายไฟอีกครั้งก่อนทำการย้ำเสมอ ไม่มีวิธีแก้ไขนอกจากการตัดขั้วต่อแล้วต่อใหม่

ตัวนำไม่ถึงด้านหน้าของขั้วต่อ

หากตัวนำไปไม่ถึงผนังด้านหน้าของตัวเรือน RJ45 หมุดย้ำจะไม่เจาะฉนวนและสัมผัสกับทองแดง ผลลัพธ์ที่ได้คือวงจรเปิดบนพินเหล่านั้น มองผ่านด้านหน้าของขั้วต่อด้วยแสงที่ดีก่อนที่จะทำการจีบ — คุณจะเห็นสีของตัวนำไฟฟ้าแต่ละสีที่ช่องเสียบพินที่สอดคล้องกัน หากไม่เป็นเช่นนั้น ให้ดันสายเคเบิลเข้าไปอีกครั้งและตรวจดูว่ามีตัวนำที่สั้นกว่าหรือโค้งงอไปด้านหลังหรือไม่

แจ็คเก็ตไม่อยู่ภายในตัวเชื่อมต่อ

แจ็กเก็ตด้านนอกต้องขยายออกไปทางด้านหลังของขั้วต่อ RJ45 เพื่อให้แถบลดแรงตึงจับยึดได้ในระหว่างการย้ำ หากคุณปอกแจ็คเก็ตมากเกินไป ตัวนำจะถูกติดไว้ที่หมุดตัวเชื่อมต่อ แต่แจ็คเก็ตจะลอยได้อย่างอิสระ ทำให้เกิดจุดอ่อนทางกลไกที่จะล้มเหลวเมื่อสายเคเบิลถูกดึงหรืองอ ตัดสายเคเบิลกลับเข้าไปอีก ลอกใหม่โดยถอดแจ็คเก็ตออกให้น้อยลง และปิดใหม่

แรงกดย้ำไม่เพียงพอ

การย้ำที่ดูเหมือนสมบูรณ์แต่ไม่ได้กดจนสุดอาจส่งผลให้เกิดการเชื่อมต่อเป็นระยะๆ ซึ่งยากต่อการวินิจฉัยอย่างยิ่ง สายเคเบิลจะผ่านเครื่องทดสอบพื้นฐานสักครู่หนึ่ง และล้มเหลวภายใต้โหลดของเครือข่ายในครั้งถัดไป ใช้คีมย้ำหางปลาคุณภาพที่รับประกันการบีบอัดเต็มที่ก่อนปล่อย หากคุณใช้เครื่องมือที่ไม่ต้องใช้เฟืองและมีข้อสงสัย ให้บีบแรงๆ อีกครั้ง

การคลายคู่มากเกินไป

การคลายตัวนำมากกว่า 13 มม. ที่จุดสิ้นสุดจะทำให้ประสิทธิภาพของครอสทอล์คลดลง สิ่งนี้จะไม่ทำให้สายเคเบิลไม่ผ่านการทดสอบความต่อเนื่อง แต่จะทำให้สายเคเบิลไม่ผ่านการรับรองประสิทธิภาพประเภท 6 สำหรับการใช้ในบ้าน ผลกระทบอาจมองไม่เห็น แต่ในสภาพแวดล้อมแผงแพทช์ความหนาแน่นสูงหรือการเดินสายเคเบิลยาว การคลายเกลียวมากเกินไปอาจสร้างความแตกต่างระหว่างการทำงาน 1 Gbps ที่เชื่อถือได้และข้อผิดพลาดบ่อยครั้ง

สายเคเบิลอีเธอร์เน็ตภายนอกและแบบพิเศษ

สายอีเทอร์เน็ตภายในอาคารมาตรฐานไม่เหมาะสำหรับการใช้งานกลางแจ้งหรืองานฝังศพโดยตรง ปลอกหุ้ม PVC ที่ใช้ในสายเคเบิลภายในอาคารจะดูดซับความชื้นเมื่อเวลาผ่านไป และลดระดับลงเมื่อแสงยูวี สำหรับการวิ่งกลางแจ้ง — ระหว่างบ้านและโรงจอดรถเดี่ยว เป็นต้น — คุณต้องมีสายเคเบิลที่ได้รับการจัดระดับไว้สำหรับการใช้งานกลางแจ้งโดยเฉพาะ

สายเคเบิลอีเธอร์เน็ตที่ได้รับการจัดอันดับกลางแจ้ง ใช้สารประกอบแจ็คเก็ตที่มีความเสถียรต่อรังสียูวี ซึ่งมักจะเป็นโพลีเอทิลีนสีดำหรือพีวีซีผสมที่ทนต่อรังสียูวี นำไปใช้ผ่านเครื่องอัดรีดลวดและสายเคเบิลที่ได้รับการผสมสูตรเพื่อต้านทานต่อสิ่งแวดล้อม สายเคเบิลภายนอกอาคารบางเส้นยังมีเจลปิดกั้นน้ำหรือสารป้องกันน้ำท่วมรอบๆ คู่สายเพื่อป้องกันความชื้นซึมเข้าสู่แกนสายเคเบิล

สายเคเบิลฝังโดยตรง ก้าวไปอีกขั้นหนึ่ง: มันถูกออกแบบให้ฝังลงในดินโดยไม่มีท่อร้อยสาย โดยทั่วไปแล้วจะมีแจ็คเก็ตที่หนากว่า แกนกลางเต็มไปด้วยเจล และบางครั้งก็มีชั้นเกราะเพิ่มเติม (เหล็กหรืออะลูมิเนียม) เพื่อป้องกันความเสียหายทางกลจากหินหรือสัตว์ฟันแทะ แจ็คเก็ตด้านนอกบนสายเคเบิลหุ้มเกราะผลิตขึ้นเป็นสองชั้นโดยเครื่องอัดรีดสายเคเบิล — ชั้นเบดดิ้งด้านในเหนือเกราะและชั้นป้องกันด้านนอก — ทำให้มีความทนทานมากกว่าสายเคเบิลมาตรฐานอย่างมาก

สำหรับการติดตั้งทางอากาศ (วิ่งระหว่างอาคารโดยใช้สายเคเบิลที่ร้อยระหว่างเสา) คุณต้องมี สายอีเธอร์เน็ตที่รองรับตัวเอง ซึ่งรวมถึงลวดเหล็กที่รวมอยู่ในแจ็คเก็ตหรือมัดไว้ข้างสายเคเบิล สายส่งนี้รับแรงตึงเชิงกลของช่วง ป้องกันไม่ให้ตัวนำอีเทอร์เน็ตยืดออก

เมื่อทำการยุติสายเคเบิลภายนอกหรือฝังโดยตรงด้วยขั้วต่อ RJ45 ที่จุดเปลี่ยน (เช่น ที่สายเคเบิลเข้าสู่อาคาร) ให้ใช้กล่องรวมสัญญาณที่ทนต่อสภาพอากาศหรือชุดประกบเจลที่ปิดผนึกอย่างเหมาะสม เพื่อป้องกันความชื้นซึมเข้าที่จุดเชื่อมต่อ ตัวขั้วต่อ RJ45 เองไม่กันน้ำและไม่ควรปล่อยให้สัมผัสกับสภาพอากาศ

ข้อควรพิจารณาในการจ่ายไฟผ่านอีเธอร์เน็ตเมื่อสร้างสายเคเบิลของคุณเอง

Power over Ethernet (PoE) ส่งพลังงานไฟฟ้า DC ผ่านสายเคเบิลเส้นเดียวกับที่ส่งข้อมูลเครือข่าย ทำให้ไม่จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหากที่อุปกรณ์ต่างๆ เช่น กล้อง IP, จุดเข้าใช้งานแบบไร้สาย, โทรศัพท์ VoIP และเซ็นเซอร์ IoT หากคุณกำลังสร้างสายอีเธอร์เน็ตที่รองรับ PoE ก็มีปัจจัยเพิ่มเติมที่ต้องพิจารณา

มาตรฐาน IEEE 802.3bt (PoE) สามารถส่งมอบได้ถึง กำลังไฟ 90 วัตต์ ต่อพอร์ตทั่วทั้งสี่คู่ ที่ระดับพลังงานเหล่านี้ ความต้านทานของตัวนำมีความสำคัญอย่างมาก การกระจายพลังงานในสายเคเบิล (การสูญเสีย I²R) จะทำให้สายเคเบิลร้อนขึ้น และสายเคเบิลที่ร้อนขึ้นเมื่อมัดรวมกับสายเคเบิลอื่นๆ ก็จะร้อนมากขึ้นไปอีก มาตรฐาน 802.3bt มีแนวทางการลดพิกัดโดยระบุว่าใกล้กับพิกัดระยะทางสูงสุดแค่ไหนที่คุณสามารถใช้งานสายเคเบิล PoE ที่ให้มาได้อย่างน่าเชื่อถือ

ใช้เฉพาะตัวนำทองแดงเปลือยที่เป็นของแข็งสำหรับการใช้งาน PoE ไม่แนะนำให้ใช้ตัวนำอะลูมิเนียมหุ้มทองแดงสำหรับ PoE อย่างชัดเจน เนื่องจากมีความต้านทานสูงกว่าและมีแนวโน้มที่จะล้มเหลวที่จุดย้ำภายใต้วงจรความร้อนที่ PoE ทำให้เกิดในปัจจุบัน เป็นที่ทราบกันว่าหัวฉีด PoE บางตัวสร้างความเสียหายหรือทำลายสายเคเบิล CCA เมื่อเวลาผ่านไป

สำหรับการใช้งาน PoE กำลังสูง สายเคเบิล Cat6A เป็นที่ต้องการมากกว่า Cat6 ไม่เพียงแต่ในด้านประสิทธิภาพ 10 Gbps เท่านั้น แต่เนื่องจากตัวนำที่มีขนาดใหญ่กว่า (23 AWG เช่นเดียวกับ Cat6 แต่มีความสม่ำเสมอของโครงสร้างที่ดีกว่า) และความทนทานต่อการผลิตที่เข้มงวดมากขึ้น — รวมถึงรูปทรงของฉนวนที่สอดคล้องกันมากขึ้นจากเครื่องอัดรีดสายเคเบิลในระหว่างการผลิต — ส่งผลให้ความต้านทานต่อความยาวหน่วยลดลงและคาดการณ์ได้มากขึ้น

การยุติแจ็คติดผนังและแผงแพทช์แทนปลั๊ก RJ45

ไม่ใช่ทุกสายอีเธอร์เน็ตจะต้องมีขั้วต่อแบบจีบ RJ45 โดยทั่วไปการติดตั้งสายไฟที่มีโครงสร้างจะยุติการเชื่อมต่อสายเคเบิลถาวรไปยังแจ็คสโตนที่ติดตั้งในแผ่นผนังหรือพอร์ตแผงแพทช์ 110-punch การเลิกจ้างทั้งสองประเภทใช้เครื่องมือเจาะมากกว่าเครื่องย้ำ

ที่วางเครื่องมือแบบเจาะลงและตัดแต่งตัวนำให้เป็นขั้วต่อแบบมีรูในการเคลื่อนไหวครั้งเดียว สล็อตตัดผ่านฉนวนตัวนำและสัมผัสกับทองแดงเปลือย คล้ายกับวิธีที่ IDC (หน้าสัมผัสการกระจัดของฉนวน) ในขั้วต่อ RJ45 ทำงานระหว่างการย้ำ แจ็คสโตนจะมีป้ายกำกับด้วยรหัสสีทั้ง T568A และ T568B ดังนั้นคุณเพียงแค่ปฏิบัติตามแผนภาพสีที่พิมพ์อยู่บนแจ็คนั้น

ใช้ใบมีดเจาะขนาด 110 องศาสำหรับประเภทสายเคเบิลที่คุณกำลังยกเลิก ใบมีดที่สึกหรอจากการใช้งานหรือประเภทที่ไม่ถูกต้องอาจทำให้เกิดการสิ้นสุดที่ไม่ดีซึ่งผ่านการทดสอบความต่อเนื่อง แต่ไม่ผ่านการรับรองประสิทธิภาพ แจ็คสโตนแบบ Cat6A คุณภาพสูงใช้การออกแบบแบบบานพับหรือไม่ต้องใช้เครื่องมือ ซึ่งช่วยรักษาการบิดตัวของทั้งคู่ให้ใกล้กับจุดสิ้นสุดมากที่สุดเท่าที่จะเป็นไปได้ โดยรักษาประสิทธิภาพครอสทอล์คที่โครงสร้างของสายเคเบิล — ได้รับการควบคุมอย่างระมัดระวังระหว่างกระบวนการอัดรีดลวดและสายเคเบิลที่โรงงาน — ได้รับการออกแบบทางวิศวกรรมเพื่อให้ได้มาซึ่ง
