สายไฟมีอายุการใช้งานนานแค่ไหน? อายุการใช้งานตามประเภทและการใช้งาน

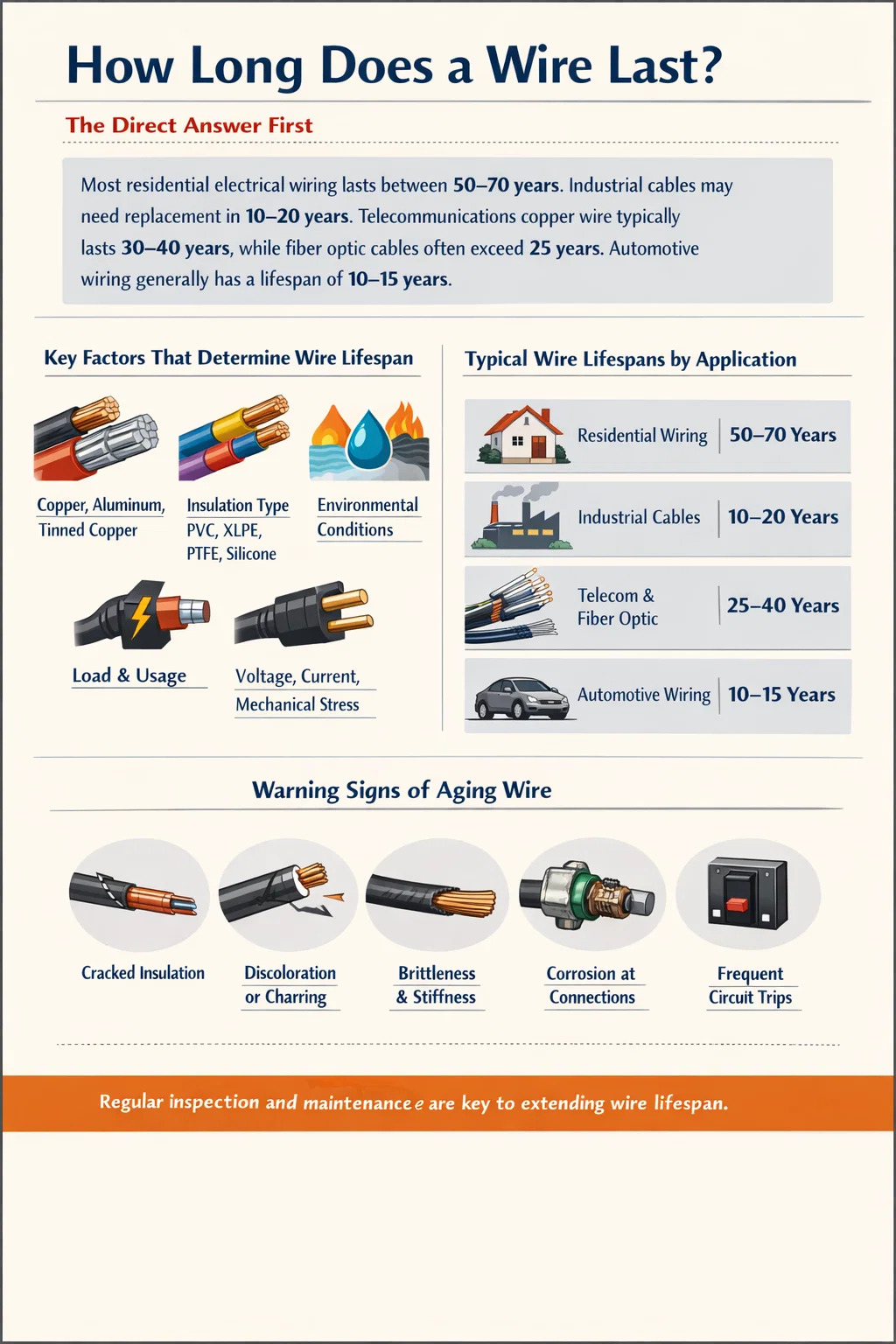

สายไฟมีอายุการใช้งานนานแค่ไหน? คำตอบโดยตรงก่อน

อายุการใช้งานของสายไฟขึ้นอยู่กับวัสดุ ประเภทของฉนวน สภาพแวดล้อมการทำงาน และสภาวะโหลดเป็นอย่างมาก แต่เป็นเกณฑ์มาตรฐานในทางปฏิบัติ การเดินสายไฟฟ้าที่อยู่อาศัยส่วนใหญ่จะใช้เวลาประมาณ 50 ถึง 70 ปี ในขณะที่สายเคเบิลอุตสาหกรรมในสภาพแวดล้อมที่มีความต้องการสูงอาจจำเป็นต้องเปลี่ยนใหม่ภายในเวลาเพียง 10 ถึง 20 ปี ลวดทองแดงโทรคมนาคมมักจะยังคงใช้งานได้เป็นเวลา 30 ถึง 40 ปี ในขณะที่สายเคเบิลใยแก้วนำแสงสามารถมีอายุการใช้งานเกิน 25 ปีโดยมีการเสื่อมสภาพน้อยที่สุด ลวดที่ออกแบบมาสำหรับการใช้งานในยานยนต์โดยทั่วไปมีอายุการใช้งานอยู่ที่ 10 ถึง 15 ปี แม้ว่าประสิทธิภาพในโลกแห่งความเป็นจริงจะแตกต่างกันไปอย่างมากขึ้นอยู่กับการหมุนเวียนของความร้อน การสั่นสะเทือน และการสัมผัสของไหล

ตัวเลขเหล่านี้ไม่ได้กำหนดขึ้นเอง โดยสะท้อนให้เห็นถึงข้อมูลภาคสนาม การวิจัยด้านวัสดุศาสตร์ และมาตรฐานทางวิศวกรรมที่จัดตั้งขึ้นโดยหน่วยงานต่างๆ เช่น National Electrical Code (NEC), IEC และ UL การทำความเข้าใจว่าอะไรที่ทำให้อายุการใช้งานของสายไฟสั้นลงหรือยาวนานขึ้นนั้นมีความสำคัญพอๆ กับการรู้ตัวเลขพื้นฐาน และความเข้าใจดังกล่าวเริ่มต้นที่ขั้นตอนการผลิต โดยเฉพาะอย่างยิ่งในการที่เครื่องอัดรีดลวดและสายเคเบิลสร้างรูปร่างของฉนวนและปลอกหุ้มที่ปกป้องตัวนำตลอดอายุการใช้งานได้อย่างไร

ปัจจัยสำคัญที่กำหนดอายุการใช้งานของสายไฟ

ไม่มีตัวแปรตัวเดียวที่จะกำหนดว่าสายไฟจะมีอายุการใช้งานนานแค่ไหน แต่อายุการใช้งานเป็นผลมาจากปัจจัยโต้ตอบหลายประการ ซึ่งแต่ละปัจจัยสามารถเปลี่ยนแปลงกรอบเวลาการบริการที่คาดหวังได้อย่างมาก นี่คือรายละเอียดของสิ่งที่สำคัญที่สุด:

วัสดุตัวนำ

ทองแดงยังคงเป็นมาตรฐานทองคำสำหรับตัวนำไฟฟ้า ให้การนำไฟฟ้าที่ดีเยี่ยม ต้านทานการกัดกร่อนได้ดีกว่าทางเลือกอื่นๆ และรักษาความสมบูรณ์ของโครงสร้างภายใต้วงจรความร้อน ลวดทองแดงในสภาพแวดล้อมที่มีการติดตั้งอย่างเหมาะสมและมีการควบคุมสภาพอากาศสามารถมีอายุการใช้งานได้นานกว่า 100 ปี — ตัวนำเองก็ไม่ค่อยล้มเหลว ฉนวนรอบๆ มันทำ ลวดอลูมิเนียม มักใช้ในวงจรสาขาสำหรับที่พักอาศัยในช่วงทศวรรษ 1960 และ 1970 มีแนวโน้มที่จะเกิดออกซิเดชันที่จุดเชื่อมต่อมากกว่า และขยายตัวและหดตัวได้อย่างมากเมื่ออุณหภูมิเปลี่ยนแปลง ส่งผลให้การเชื่อมต่อล้มเหลว ซึ่งทำให้อายุการใช้งานที่มีประสิทธิภาพลดลงเหลือ 30 ถึง 50 ปีในบริบทที่อยู่อาศัยบางแห่ง ตัวนำทองแดงและชุบเงินเคลือบดีบุก ใช้ในการใช้งานทางทะเลและความถี่สูงตามลำดับ ให้ประโยชน์ด้านความต้านทานการกัดกร่อนโดยเฉพาะ ซึ่งจะช่วยยืดอายุการใช้งานในสภาพแวดล้อมเป้าหมายเหล่านั้น

ฉนวนและวัสดุหุ้มฉนวน

ฉนวนมักเป็นส่วนประกอบแรกที่ย่อยสลายได้เกือบทุกครั้ง พีวีซี (โพลีไวนิลคลอไรด์) เป็นวัสดุฉนวนที่ใช้กันอย่างแพร่หลายทั่วโลก ฉนวน PVC มาตรฐาน ประกอบไปด้วย ช่วงอุณหภูมิพิกัด -15°C ถึง 70°ซ และโดยทั่วไปจะแสดงสัญญาณการเปราะหรือการแตกร้าวหลังจากผ่านไป 20 ถึง 40 ปีในการใช้งานมาตรฐาน โพลีเอทิลีนแบบเชื่อมขวาง (เอ็กซ์แอลพีอี) มีความต้านทานความร้อนที่เหนือกว่า — ได้รับการจัดอันดับสูงถึง 90°ซ อย่างต่อเนื่อง — และต้านทานการโจมตีทางเคมีได้ดีกว่า PVC มาตรฐานมาก สายเคเบิลหุ้มฉนวน XLPE ในการติดตั้งทางอุตสาหกรรมหรือใต้ดินมักมีอายุการใช้งาน 30 ถึง 40 ปี ฉนวนยางซิลิโคนที่ใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูง เช่น เตาอบหรือห้องเครื่องยนต์ สามารถรองรับอุณหภูมิได้สูงถึง 180°ซ และรักษาความยืดหยุ่นในช่วงอุณหภูมิที่กว้างขึ้น ทำให้มีข้อได้เปรียบเฉพาะในสภาพแวดล้อมที่มีความร้อนสูง ฉนวน PTFE (เทฟล่อน) ที่ใช้ในการบินและอวกาศและการแปรรูปทางเคมี สามารถทนต่ออุณหภูมิสูงถึง 260°ซ และมีความเฉื่อยทางเคมีที่ทำให้ทนทานต่อตัวทำละลายอุตสาหกรรมเกือบทั้งหมด

คุณภาพของการอัดขึ้นรูปฉนวนส่งผลโดยตรงต่อผลลัพธ์เหล่านี้ เครื่องอัดรีดลวดและสายเคเบิลที่รักษาอุณหภูมิหลอมละลายที่แม่นยำ ความเร็วของสายการผลิตที่สม่ำเสมอ และแรงดันแม่พิมพ์ที่สม่ำเสมอจะสร้างฉนวนที่มีความหนาของผนังสม่ำเสมอ — ซึ่งเป็นตัวทำนายที่สำคัญทั้งประสิทธิภาพทางไฟฟ้าและอายุการใช้งานที่ยืนยาว จุดบางๆ ในฉนวนจะสร้างจุดอ่อนของไดอิเล็กตริกซึ่งความเครียดจากแรงดันไฟฟ้ารวมตัว เร่งการพังทลาย

อุณหภูมิในการทำงาน

ความร้อนเป็นศัตรูหลักของฉนวนลวด สมการ Arrhenius ที่นำไปใช้กับอายุของสายเคเบิล แสดงให้เห็นว่าทุกๆ 10°C ที่เพิ่มขึ้นของอุณหภูมิการทำงานที่สูงกว่าค่าสูงสุดที่กำหนด อายุการใช้งานของฉนวนจะลดลงครึ่งหนึ่งโดยประมาณ ซึ่งหมายความว่าสายเคเบิลที่ได้รับการจัดอันดับเป็นเวลา 40 ปีที่ 70°C การบริการอย่างต่อเนื่องตามทฤษฎีจะมีอายุการใช้งานเพียง 20 ปีหากใช้งานเป็นประจำที่อุณหภูมิ 80°C นี่คือเหตุผลว่าทำไมการลดพิกัดความร้อนจึงเป็นแนวทางปฏิบัติทางวิศวกรรมมาตรฐาน — สายเคเบิลควรมีขนาดเพื่อให้ทำงานได้ดีภายในอุณหภูมิที่กำหนด ไม่ใช่ที่เพดาน

การสัมผัสกับสิ่งแวดล้อม

รังสี UV จะทำให้พลาสติกส่วนใหญ่เสื่อมสภาพ สายไฟกลางแจ้งที่โดนแสงแดดโดยตรงโดยไม่มีการหุ้มด้วยรังสียูวีอาจทำให้พื้นผิวแตกร้าวภายใน 5 ถึง 10 ปี ความชื้นที่ซึมเข้าไปในมัดสายเคเบิลจะส่งเสริมการกัดกร่อนของกัลวานิกที่จุดสิ้นสุด และในการใช้งานไฟ AC จะเกิดกิจกรรมการคายประจุบางส่วน การสัมผัสสารเคมี เช่น น้ำมัน ตัวทำละลาย กรด สามารถโจมตี PVC มาตรฐานได้อย่างรวดเร็ว และต้องใช้สารประกอบพิเศษ เช่น คลอรีนโพลีเอทิลีน (CPE) หรือเทอร์โมพลาสติกอีลาสโตเมอร์ (TPE) เพื่ออายุการใช้งานที่เพียงพอ ในทางกลไก วงจรการงอ การบดอัด หรือความเสียหายจากสัตว์ฟันแทะซ้ำๆ อาจทำให้ตัวนำขาดได้นานก่อนที่ฉนวนจะสลายตัวจากความร้อน

คุณภาพการติดตั้ง

แม้แต่สายเคเบิลคุณภาพสูงสุดก็ยังใช้งานไม่ได้ก่อนเวลาอันควรหากติดตั้งไม่ถูกต้อง รัศมีการโค้งงอขั้นต่ำเกินระหว่างการติดตั้งอาจทำให้เกิดรอยแตกขนาดเล็กในฉนวนหรือเปลี่ยนรูปตัวนำได้ อุปกรณ์ท่อร้อยสายหรือสายรัดเคเบิลที่ขันแน่นเกินไปอาจทำให้เกิดจุดเค้นเรื้อรังได้ การสิ้นสุดที่ถูกต้อง — การใช้ตัวเชื่อมต่อที่ได้รับการจัดอันดับอย่างเหมาะสม การใช้แรงบิดที่ถูกต้องกับตัวเชื่อม และการป้องกันความชื้นเข้าที่จุดเชื่อมต่อ — สามารถเพิ่มอายุการใช้งานได้สองเท่าหรือสามเท่าในการใช้งานที่มีความสำคัญต่อการเชื่อมต่อ

อายุการใช้งานของสายไฟตามประเภทการใช้งาน

การใช้งานที่แตกต่างกันทำให้มีความต้องการสายไฟและสายเคเบิลที่แตกต่างกันอย่างสิ้นเชิง ตารางต่อไปนี้สรุปความคาดหวังอายุการใช้งานโดยทั่วไปในหมวดหมู่หลักๆ:

ตัวเลขเหล่านี้ใช้เงื่อนไขการทำงานมาตรฐาน อายุที่เพิ่มขึ้นจากการโอเวอร์โหลด การติดตั้งที่ไม่ดี หรือสภาพแวดล้อมที่รุนแรงสามารถลดอายุการใช้งานเหล่านี้ได้อย่างมาก — ในบางกรณีทางอุตสาหกรรม 50% หรือมากกว่านั้น

บทบาทของ เครื่องอัดรีดลวดและสายเคเบิล คุณภาพในประสิทธิภาพระยะยาว

คุณภาพการผลิตเป็นหนึ่งในปัจจัยกำหนดอายุการใช้งานสายไฟที่ประเมินค่าต่ำที่สุด เครื่องอัดรีดลวดและสายเคเบิลเป็นเครื่องจักรที่ใช้ฉนวนและหุ้มฉนวนบนตัวนำเปลือย และความแม่นยำของมันจะกำหนดความสมบูรณ์ทางโครงสร้างของผลิตภัณฑ์ขั้นสุดท้ายโดยตรง

ความสม่ำเสมอของการอัดขึ้นรูปส่งผลต่ออายุยืนยาวอย่างไร

กระบวนการอัดรีดเกี่ยวข้องกับการหลอมสารประกอบโพลีเมอร์และบังคับให้ผ่านแม่พิมพ์เพื่อเคลือบตัวนำ พารามิเตอร์ที่สำคัญได้แก่ อุณหภูมิหลอมละลาย ความเร็วของสกรู ความเร็วของท่อ แรงดันที่ส่วนหัว และอัตราการเย็นตัว ความไม่เสถียรในพารามิเตอร์เหล่านี้ทำให้เกิดข้อบกพร่องของฉนวน:

• การเปลี่ยนแปลงความหนาของผนัง — แรงดันแม่พิมพ์ที่ไม่สอดคล้องกันทำให้ผนังฉนวนด้านหนึ่งหนาขึ้นและอีกด้านบางลง (ความเยื้องศูนย์) ผนังบางจะรวมเอาความเครียดทางไฟฟ้า ลดแรงดันพังทลาย และลดอายุการใช้งานของอิเล็กทริก
• ช่องว่างและการรวม — การกักก๊าซในระหว่างการอัดขึ้นรูปทำให้เกิดช่องว่างในตัวฉนวน ในสายเคเบิลขนาดกลางและไฟฟ้าแรงสูง ช่องว่างคือบริเวณที่เกิดการปล่อยประจุบางส่วน ซึ่งเป็นส่วนโค้งไฟฟ้าขนาดเล็กมากที่กัดกร่อนฉนวนจากภายใน ไมโครโมฆะเพียงตัวเดียวสามารถเริ่มต้นความล้มเหลวในสายเคเบิลใต้ดินหลายปีก่อนที่จะสิ้นสุดอายุการใช้งานที่คาดไว้
• ความหยาบของพื้นผิวและการปนเปื้อน — ในการผลิตสายเคเบิลไฟฟ้าแรงสูง ความไม่สมบูรณ์ของพื้นผิวที่ส่วนต่อประสานระหว่างตัวนำและฉนวนจะสร้างจุดปรับปรุงสนามไฟฟ้า เครื่องอัดรีดลวดและสายเคเบิลที่มีการกรองพอลิเมอร์หลอมละลายไม่เพียงพอ ทำให้เกิดการปนเปื้อนของอนุภาคที่มีผลเช่นเดียวกัน
• ระดับการรักษาหรือการเชื่อมขวาง — สำหรับสาย XLPE ปฏิกิริยาการเชื่อมขวางจะต้องได้รับการควบคุมอย่างระมัดระวัง ฉนวนที่บ่มน้อยจะขาดคุณสมบัติทางความร้อนและทางกลของวัสดุที่เชื่อมขวางอย่างสมบูรณ์ ทำให้เกิดการคืบคลานและการเสียรูปก่อนกำหนดที่อุณหภูมิสูง

ระบบเครื่องอัดรีดลวดและสายเคเบิลสมัยใหม่จัดการกับข้อกังวลเหล่านี้ผ่านการควบคุมสกรูที่ขับเคลื่อนด้วยเซอร์โว การวัดความหนาของผนังแบบเรียลไทม์ผ่านเกจเลเซอร์หรือการสแกนด้วยเอ็กซ์เรย์ การป้อนกลับแบบวงปิดเพื่อรักษาจุดศูนย์กลางของแม่พิมพ์ และการทดสอบประกายไฟแบบอินไลน์เพื่อตรวจจับรูเข็มของฉนวนทันทีหลังจากการอัดขึ้นรูป ผู้ผลิตที่ดำเนินการโดยใช้อุปกรณ์การอัดขึ้นรูปที่ล้าสมัยหรือได้รับการบำรุงรักษาไม่ดีอาจผลิตสายเคเบิลที่ดูเป็นไปตามข้อกำหนด แต่มีข้อบกพร่องแฝงซึ่งมองไม่เห็นด้วยการตรวจสอบด้วยสายตามาตรฐาน

การอัดขึ้นรูปชั้นเดียวและหลายชั้น

โครงสร้างสายเคเบิลประสิทธิภาพสูงมักต้องมีการอัดขึ้นรูปร่วม ซึ่งเป็นการใช้ชั้นโพลีเมอร์ตั้งแต่ 2 ชั้นขึ้นไปพร้อมกันในการผ่านครั้งเดียว สำหรับสาย XLPE แรงดันปานกลาง โดยทั่วไปจะหมายถึงชั้นชีลด์ตัวนำ ฉนวนหลัก และชั้นชีลด์ฉนวนที่ใช้พร้อมกัน การยึดเกาะของส่วนต่อประสานระหว่างชั้นเหล่านี้เป็นสิ่งสำคัญ: การแยกชั้นที่ขอบเขตของชั้นทำให้เกิดช่องว่างที่ความชื้นสามารถสะสมและอาจเกิดการคายประจุบางส่วนได้ เครื่องอัดรีดแบบลวดและสายเคเบิลที่ออกแบบมาเพื่อการอัดรีดร่วมสามชั้นจะต้องรักษาสมดุลของแรงดันที่แม่นยำตลอดการไหลของโพลีเมอร์ทั้งสาม ความไม่สมดุลของแรงดันทำให้ชั้นหนึ่งปนเปื้อนอีกชั้นหนึ่งที่อินเทอร์เฟซ ทำให้เกิดข้อบกพร่องแบบรวมที่การทดสอบผลิตภัณฑ์สำเร็จรูปมาตรฐานอาจตรวจไม่พบจนกว่าจะผ่านการให้บริการนานหลายปี

สัญญาณเตือนว่าสายไฟกำลังจะหมดอายุการใช้งาน

การระบุสายไฟที่เสื่อมสภาพก่อนเกิดความล้มเหลวจะช่วยป้องกันความเสียหายของอุปกรณ์ ไฟไหม้ และอันตรายด้านความปลอดภัย อาการต่อไปนี้บ่งชี้ว่าควรพิจารณาการตรวจสอบหรือเปลี่ยนชิ้นส่วนอย่างจริงจัง:

• การแตกร้าวหรือการแตกร้าวของฉนวนหุ้ม — รอยแตกบนพื้นผิวที่ปรากฏแม้จะไม่มีการโค้งงอบ่งชี้ถึงการย่อยสลายโพลีเมอร์ขั้นสูง เมื่อมองเห็นการแตกร้าว ฉนวนอาจสูญเสียความเป็นฉนวนอย่างมีนัยสำคัญ
• การเปลี่ยนสีหรือการไหม้เกรียม — สีเหลืองของฉนวน PVC สีขาวหรือสีเทาบ่งบอกถึงการสัมผัสกับความร้อนเป็นเวลานาน การเปลี่ยนสีเป็นสีน้ำตาลหรือสีดำเมื่อใกล้ถึงจุดสิ้นสุดแสดงว่ามีความร้อนสูงเกินไปอย่างต่อเนื่องที่จุดเชื่อมต่อ
• ความเปราะหรือความแข็ง — ฉนวนที่แตกหรือเป็นสะเก็ดเมื่องอเบาๆ ทำให้สูญเสียส่วนประกอบของพลาสติไซเซอร์เนื่องจากการโยกย้ายหรือการระเหย โดยเฉพาะอย่างยิ่งในสายเคเบิล PVC รุ่นเก่าในสภาพแวดล้อมที่ร้อน
• เพิ่มความต้านทานของฉนวนดริฟท์ — ในโปรแกรมการบำรุงรักษาทางอุตสาหกรรม การทดสอบเมกโอห์มมิเตอร์เป็นระยะจะติดตามความต้านทานของฉนวนเมื่อเวลาผ่านไป แนวโน้มขาลงอย่างต่อเนื่องบ่งชี้ถึงความชื้นที่เข้ามาหรือการเสื่อมสภาพของฉนวนที่ดำเนินไปสู่ความล้มเหลวในที่สุด
• การกัดกร่อนที่จุดสิ้นสุด — การสะสมของออกไซด์สีเขียวหรือสีขาวที่จุดเชื่อมต่อ โดยเฉพาะบนอะลูมิเนียมหรือตัวนำกระป๋อง จะเพิ่มความต้านทานการสัมผัสและสร้างความร้อน เร่งการย่อยสลายเพิ่มเติมในวงจรการเสริมแรงในตัวเอง
• การป้องกันวงจรสะดุดซ้ำแล้วซ้ำอีก — การขัดจังหวะความผิดปกติของกราวด์ (GFI) หรือการป้องกันกระแสเกินที่ทริปโดยไม่มีเหตุผลโหลดที่ชัดเจน สามารถบ่งบอกถึงการพัฒนาการแยกย่อยของฉนวนระหว่างตัวนำหรือลงกราวด์
• กลิ่นไหม้ระหว่างการทำงาน — กลิ่นไหม้อย่างต่อเนื่องจากเส้นทางเคเบิล แผง หรืออุปกรณ์ควรทำให้เกิดการปิดเครื่องและการตรวจสอบทันที ฉนวนไพโรไลซิสมีกลิ่นฉุนที่โดดเด่นซึ่งไม่บอบบางเมื่อดำเนินการ

วิธียืดอายุการใช้งานของสายไฟในการให้บริการ

สำหรับสายไฟที่ติดตั้งแล้วที่ใช้งานอยู่ หลายกลยุทธ์สามารถยืดอายุการใช้งานที่เชื่อถือได้ได้อย่างมีนัยสำคัญ:

การจัดการความร้อน

การป้องกันไม่ให้เส้นทางเคเบิลประสบกับอุณหภูมิที่สูงขึ้นอย่างต่อเนื่องเป็นมาตรการบำรุงรักษาที่มีผลกระทบสูงสุดเพียงอย่างเดียว ในแผงไฟฟ้า ตรวจสอบให้แน่ใจว่าการระบายอากาศไม่มีสิ่งกีดขวาง ในถาดสายเคเบิลอุตสาหกรรม ให้ปฏิบัติตามแนวทางการเติมปัจจัยอย่างเคร่งครัด ถาดที่แน่นเกินไปจะดักความร้อนที่เกิดจากตัวนำหลายตัว และสามารถดันอุณหภูมิในการทำงานให้สูงกว่าขีดจำกัดที่กำหนดไว้สำหรับสายเคเบิลทั้งหมดในชุดรวม การลดโหลดบนวงจรที่เสื่อมสภาพ แม้เพียง 20% ก็สามารถชะลออัตราการย่อยสลายที่เหลืออยู่ได้อย่างมาก

การป้องกันทางกล

สายเคเบิลที่สัมผัสกับคนเดินเท้า การเคลื่อนที่ของยานพาหนะ หรือการสัมผัสทางกลไกซ้ำๆ ควรได้รับการป้องกันด้วยท่อร้อยสาย ทางลาดของสายเคเบิล หรือปลอกหุ้มป้องกัน สำหรับการติดตั้งกลางแจ้ง ท่อร้อยสายหรือสายเคเบิลที่ทนต่อรังสียูวีที่ใช้กับสายเคเบิลที่เสื่อมสภาพแล้วพร้อมแจ็คเก็ตป้องกันรังสียูวีสามารถยืดอายุการใช้งานได้หลายปีโดยการชะลอการเสื่อมสภาพของรังสียูวีเพิ่มเติม ในการใช้งานที่ยืดหยุ่น เช่น แขนหุ่นยนต์ ผู้ให้บริการเคเบิล การเปลี่ยนสายเคเบิลเชิงรุกโดยอิงตามจำนวนรอบการทำงานแบบยืดหยุ่น แทนที่จะตรวจสอบด้วยภาพเพียงอย่างเดียวถือเป็นแนวปฏิบัติมาตรฐาน

การบำรุงรักษาการเลิกจ้าง

จุดเชื่อมต่อเป็นไซต์เริ่มต้นความล้มเหลวที่พบบ่อยที่สุดทางสถิติ การขันเกลียวและสกรูขั้วต่อเป็นระยะๆ เพื่อให้ได้ค่าที่ระบุ — โดยเฉพาะอย่างยิ่งสำหรับตัวนำอะลูมิเนียมที่คืบคลานภายใต้แรงดันที่ต่อเนื่อง — จะช่วยป้องกันการเชื่อมต่อที่มีความต้านทานสูงซึ่งเกิดความร้อนมากเกินไปและเร่งการเสื่อมสภาพของฉนวน การใช้สารประกอบต่อต้านอนุมูลอิสระที่เหมาะสมกับปลายอะลูมิเนียมก่อนการเชื่อมต่อและการปิดผนึกเพื่อป้องกันความชื้นจะช่วยลดความเสียหายจากการกัดกร่อนได้อย่างมาก

การทดสอบเป็นระยะ

สำหรับวงจรวิกฤติและสายเคเบิลแรงดันปานกลาง โปรแกรมการทดสอบตามกำหนดเวลาจะตรวจจับการเสื่อมสภาพก่อนที่จะเกิดความล้มเหลว วิธีการทั่วไปได้แก่:

• การทดสอบเมกโอห์มมิเตอร์ (ความต้านทานของฉนวน) — ดำเนินการเป็นประจำทุกปีในวงจรวิกฤต ค่าที่ต่ำกว่า 1 MΩ ต่อ kV ของแรงดันไฟฟ้าในการทำงานแสดงถึงข้อกังวล แนวโน้มมีความสำคัญมากกว่าการวัดผลใดๆ
• การทดสอบการปล่อยประจุบางส่วน — ตรวจจับช่องว่างภายในและข้อบกพร่องของฉนวนในสายเคเบิลขนาดกลางและไฟฟ้าแรงสูง โดยไม่ต้องจ่ายไฟให้กับสายเคเบิลจนเกิดความเสียหาย วิธีการนี้มีให้บริการมากขึ้นในรูปแบบบริการเคลื่อนที่สำหรับสถานีย่อยและโรงงานอุตสาหกรรม
• การสะท้อนกลับของโดเมนเวลา (TDR) — ส่งสัญญาณพัลส์ลงไปที่สายเคเบิลและวิเคราะห์การสะท้อนเพื่อค้นหาการเปลี่ยนแปลงอิมพีแดนซ์ที่เกิดจากข้อบกพร่อง ความชื้นที่เข้าไป หรือส่วนที่ขาด มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดิน
• การตรวจสอบความร้อน — กล้องอินฟราเรดจะระบุจุดร้อนที่จุดสิ้นสุด ตัวนำที่โอเวอร์โหลด และการเชื่อมต่อที่เสื่อมสภาพระหว่างการทำงานปกติ โดยไม่ต้องปิดระบบ

การเลือกสารประกอบฉนวน: สิ่งที่กระบวนการอัดรีดลวดและสายเคเบิลมีความสำคัญพอๆ กับตัวเครื่องจักรเอง

เมื่อระบุหรือจัดหาสายไฟและสายเคเบิล การทำความเข้าใจสารประกอบฉนวนมีความสำคัญพอๆ กับการทราบขนาดตัวนำ สารประกอบนี้จะกำหนดอุณหภูมิที่กำหนด ความทนทานต่อสารเคมี ความยืดหยุ่น และพฤติกรรมการเสื่อมสภาพ นี่คือการเปรียบเทียบวัสดุฉนวนทั่วไปที่ประมวลผลโดยระบบเครื่องอัดรีดลวดและสายเคเบิล:

สารประกอบแต่ละชนิดเหล่านี้ต้องใช้เครื่องอัดรีดแบบลวดและสายเคเบิลที่ได้รับการสอบเทียบสำหรับรีรีโอโลยีการหลอมเหลวที่จำเพาะ ตัวอย่างเช่น PTFE ต้องใช้การอัดขึ้นรูปแบบ ram มากกว่าการอัดขึ้นรูปด้วยสกรูทั่วไป เนื่องจากไม่ละลายเป็นของเหลวหนืดในลักษณะเดียวกับที่ PVC หรือ XLPE ทำ สารประกอบ EPR และซิลิโคนจำเป็นต้องมีโปรไฟล์อุณหภูมิอย่างระมัดระวังเพื่อป้องกันการวัลคาไนซ์ในถังก่อนเวลาอันควร เครื่องจักรและวัสดุจะต้องตรงกัน การใช้การตั้งค่าเครื่องอัดรีดที่ไม่ถูกต้องสำหรับสารประกอบที่กำหนดเป็นวิธีที่เร็วที่สุดวิธีหนึ่งในการผลิตสายเคเบิลที่มีอายุการใช้งานลดลง

มาตรฐานการควบคุมที่กำหนดความคาดหวังอายุการใช้งานสายไฟ

อายุการใช้งานของสายไฟไม่ได้เป็นเพียงปรากฏการณ์ทางกายภาพเท่านั้น แต่ยังเป็นไปตามกฎระเบียบด้วย หน่วยงานมาตรฐานกำหนดเกณฑ์ประสิทธิภาพขั้นต่ำที่สายเคเบิลต้องเป็นไปตาม ณ เวลาที่ผลิต และหลายๆ หน่วยงานยังกำหนดโปรโตคอลการทดสอบอายุแบบเร่งที่จำลองการใช้งานหลายปีเป็นวันหรือสัปดาห์

• ไออีซี 60502 — ครอบคลุมสายไฟที่มีฉนวนอัดขึ้นรูปพิกัด 1 kV ถึง 30 kV รวมถึงการออกแบบ การทดสอบ และความหนาของผนังฉนวนขั้นต่ำที่กำหนดอายุการใช้งานทางไฟฟ้าและเครื่องกล
• UL 44 และ UL 83 — มาตรฐานอเมริกาเหนือสำหรับสายไฟหุ้มฉนวนเทอร์โมเซตและเทอร์โมพลาสติกตามลำดับ มาตรฐานเหล่านี้กำหนดพิกัดอุณหภูมิ แรงดันไฟฟ้า และการทดสอบเฉพาะ รวมถึงการทดสอบการเสื่อมสภาพของเตาอบ การโค้งงอของแกนหมุน และการทดสอบการกระแทก ซึ่งสายเคเบิลจะต้องผ่านก่อนที่จะลงรายการ
• ไอซีเอ S-93-639 / NEMA WC74 — ครอบคลุมสายไฟที่มีฉนวนหุ้มขนาด 5 kV ถึง 46 kV และรวมถึงโปรโตคอลการทดสอบอายุความร้อนที่ออกแบบมาเพื่อตรวจสอบอายุการใช้งานที่คาดหวัง 30 ถึง 40 ปีที่คาดหวังภายใต้สภาวะที่กำหนด
• SAE J1128 และ J1291 — มาตรฐานสายไฟยานยนต์ที่ระบุระดับพิกัดอุณหภูมิและประสิทธิภาพการเสื่อมสภาพจากความร้อนสำหรับการใช้งานชุดสายไฟ
• MIL-DTL-27500 — ข้อกำหนดทางทหารสำหรับการเดินสายการบินและอวกาศ ซึ่งกำหนดให้มีการทดสอบอายุการใช้งานแบบเร่ง ความต้านทานการขีดข่วน และความทนทานต่อความร้อน ซึ่งแปลเป็นความคาดหวังในการให้บริการเครื่องบิน 20 ถึง 30 ปี

การปฏิบัติตามมาตรฐานเหล่านี้ไม่เพียงแต่ต้องใช้วัสดุที่เหมาะสมเท่านั้น แต่ยังต้องมีกระบวนการผลิตที่มีการควบคุมอย่างสม่ำเสมออีกด้วย ระบบเครื่องอัดรีดลวดและสายเคเบิลที่มีการผสานรวมการควบคุมกระบวนการทางสถิติ (SPC) — การบันทึกพารามิเตอร์กระบวนการที่สำคัญอย่างต่อเนื่อง และทริกเกอร์การแจ้งเตือนเมื่อพารามิเตอร์อยู่นอกขีดจำกัดการควบคุม — ช่วยให้ผู้ผลิตมีเส้นทางการจัดทำเอกสารที่จำเป็นในการแสดงให้เห็นถึงการปฏิบัติตามมาตรฐานและยืนหยัดตามการเรียกร้องอายุการใช้งาน

เมื่อใดควรเปลี่ยนสายไฟแทนที่จะซ่อมแซม

การตัดสินใจระหว่างการซ่อมแซมและการเปลี่ยนใหม่ทั้งหมดถือเป็นข้อเรียกร้องที่สำคัญที่สุดประการหนึ่งในการจัดการสินทรัพย์เคเบิล มีหลายปัจจัยที่โต้แย้งอย่างชัดเจนในการเปลี่ยนทดแทนการซ่อมแซมเฉพาะที่:

• เมื่อมีการกระจายความล้มเหลวของฉนวน ไม่ใช่การแปลเป็นภาษาท้องถิ่น — หากการทดสอบความต้านทานของฉนวนเผยให้เห็นการลดลงโดยรวมอย่างค่อยเป็นค่อยไป แทนที่จะเป็นจุดฟอลต์จุดเดียว แสดงว่าสายเคเบิลทั้งหมดมีอายุสม่ำเสมอ การแยกข้อผิดพลาดออกในกรณีนี้จะแก้ไขจุดอ่อนจุดหนึ่งในขณะที่ปล่อยให้จุดอื่นๆ อีกหลายสิบจุดมีความเสี่ยงเท่ากัน การเปลี่ยนทดแทนทั้งหมดเป็นทางเลือกที่สมเหตุสมผลเท่านั้น
• เมื่อสายเคเบิลเกินอายุการใช้งานที่ออกแบบไว้ — สายเคเบิลที่ติดตั้งในปี 1975 มีอายุการใช้งาน 50 ปี แม้ว่ามันจะดูใช้งานได้ในปัจจุบัน แต่มันก็ใช้งานได้ตามเวลาที่ยืมมา ต้นทุนของความล้มเหลวโดยไม่ได้วางแผนไว้ เช่น การหยุดทำงานของการผลิต ความเสี่ยงจากไฟไหม้ ความเสียหายของอุปกรณ์ โดยทั่วไปแล้วจะเกินกว่าต้นทุนการเปลี่ยนที่วางแผนไว้มาก
• เมื่อข้อกำหนดการสมัครมีการเปลี่ยนแปลง — แรงดันไฟฟ้าที่สูงขึ้น โหลดที่เพิ่มขึ้น หรือการเปลี่ยนแปลงของสภาพแวดล้อม (สารเคมีใหม่บนพื้นโรงงาน การกำหนดเส้นทาง HVAC ใหม่ การสัมผัสกลางแจ้งที่ขยายออกไป) อาจหมายความว่าข้อกำหนดสายเคเบิลที่มีอยู่นั้นไม่เพียงพออีกต่อไป ไม่ว่าสภาพทางกายภาพของสายเคเบิลจะเป็นอย่างไร
• เมื่อต้นทุนการเข้าถึงสูง — ในการเดินสายเคเบิลใต้ดินหรือแบบฝังที่ต้องมีการขุดค้นหรือเปิดโครงสร้างเพื่อเข้าถึงสายเคเบิล การเปลี่ยนใหม่ในระหว่างช่วงการบำรุงรักษาที่เปิดอยู่แล้วมักจะคุ้มค่ากว่าการซ่อมแซมในอนาคตหลังจากเกิดความล้มเหลว

ในทางกลับกัน การซ่อมแซมจะมีความเหมาะสมเมื่อมีความเสียหายเกิดขึ้นเฉพาะจุดอย่างชัดเจน เช่น รอยตำหนิทางกลจุดเดียว ความล้มเหลวในการสิ้นสุด จุดความเสียหายของหนูบนสายเคเบิลที่มีสุขภาพดี โดยมีอายุการใช้งานที่เหลืออยู่และความต้านทานของฉนวนอยู่ในเกณฑ์ที่กำหนด การซ่อมแซมที่ดำเนินการอย่างเหมาะสมด้วยวัสดุต่อประกบแบบหดตัวด้วยความร้อนหรือเย็นที่ได้รับการติดตั้งอย่างถูกต้อง จะทำให้วงจรมีอายุการใช้งานเต็ม ณ จุดนั้นได้ โดยไม่กระทบต่อสายเคเบิลโดยรอบ

คำถามที่พบบ่อยเกี่ยวกับอายุการใช้งานของสายไฟ

ลวดที่ไม่ได้ใช้ยังมีอายุอยู่หรือไม่?

ใช่. ฉนวนโพลีเมอร์ผ่านการย่อยสลายทางเคมีไม่ว่ากระแสไฟฟ้าจะไหลหรือไม่ก็ตาม การสัมผัสรังสียูวี ความร้อน และออกซิเดชันดำเนินไปโดยไม่ขึ้นอยู่กับภาระทางไฟฟ้า สายไฟที่เก็บไว้ในสภาวะที่ไม่เอื้ออำนวย เช่น ความร้อนสูง การสัมผัสรังสียูวี หรือการสัมผัสกับสารเคมีที่เกิดปฏิกิริยา สามารถย่อยสลายได้อย่างมากในการจัดเก็บ ลวดที่เก็บไว้ในที่ร่มในที่เย็น มืด และแห้งจะคงคุณสมบัติไว้ได้นานหลายปี

น้ำส่งผลต่ออายุการใช้งานสายไฟใต้ดินอย่างไร?

น้ำเป็นกลไกการเสื่อมสภาพเบื้องต้นสำหรับสายเคเบิลแรงดันไฟฟ้าปานกลางแบบฝังโดยตรงและติดตั้งท่อพร้อมฉนวน XLPE การสร้างน้ำ - ปรากฏการณ์ที่โมเลกุลของน้ำภายใต้แรงดันไฟฟ้ากระแสสลับสร้างช่องเดนไดรต์ด้วยกล้องจุลทรรศน์ผ่านฉนวน - จะค่อยๆ ลดความเป็นฉนวนลง สายเคเบิลที่ติดตั้งในสภาพแวดล้อมที่เปียกชื้นโดยไม่มี XLPE ที่หน่วงต้นไม้ (TR-XLPE) อาจเสียหายได้ภายในเวลาเพียง 15 ถึง 20 ปี เทียบกับ 30 ถึง 40 ปีสำหรับ TR-XLPE ที่เทียบเท่า สำหรับการฝังโดยตรงในพื้นที่ที่มีน้ำใต้ดินสูง การระบุฉนวน TR-XLPE เป็นคำแนะนำมาตรฐานทางวิศวกรรม

มีวิธีทดสอบอายุการใช้งานของสายไฟโดยไม่ต้องถอดออกจากบริการหรือไม่?

วิธีการทดสอบแบบไม่ทำลายหลายวิธีช่วยให้สามารถประเมินในแหล่งกำเนิดได้ การวัดความต้านทานของฉนวน (การทดสอบเมกะโอห์มมิเตอร์) ให้ภาพรวมของสภาพฉนวนในปัจจุบัน การทดสอบอัตราส่วนการดูดซับไดอิเล็กทริก (DAR) และดัชนีโพลาไรเซชัน (PI) ให้ข้อมูลเพิ่มเติมเกี่ยวกับปริมาณความชื้นและคุณภาพของฉนวน สำหรับสายเคเบิลแรงดันปานกลาง การทดสอบการปล่อยประจุบางส่วนด้วยความถี่ต่ำมาก (VLF) สามารถระบุการเสื่อมสภาพขั้นสูงได้โดยไม่ต้องเน้นย้ำถึงความล้มเหลวของสายเคเบิล วิธีการเหล่านี้ไม่สามารถคาดการณ์อายุการใช้งานที่เหลืออยู่ได้อย่างแม่นยำ แต่ให้ข้อมูลตามความเสี่ยงเพื่อเป็นแนวทางในการตัดสินใจในการบำรุงรักษา

Wire gauge ส่งผลต่ออายุการใช้งานหรือไม่?

ทางอ้อมใช่ ตัวนำที่มีขนาดถูกต้องสำหรับโหลดที่บรรทุกจะเย็นลง ซึ่งช่วยยืดอายุของฉนวน ตัวนำที่มีขนาดเล็กซึ่งมีกระแสไฟฟ้าเกินความจุที่กำหนดจะร้อนกว่าและเร่งอายุของฉนวนในอัตราที่อธิบายไว้ในความสัมพันธ์ของอาร์เรเนียส การใช้ตัวนำอย่างต่อเนื่องที่ 110% ของกระแสไฟที่กำหนดสามารถลดอายุการใช้งานของฉนวนได้ 30 ถึง 50% เมื่อเทียบกับการทำงานที่มีขนาดเหมาะสม

คุณภาพของเครื่องอัดรีดลวดและสายเคเบิลส่งผลต่อลูกค้าอย่างไร

ลูกค้าปลายทางที่ซื้อสายเคเบิลสำเร็จรูปแทบจะไม่สามารถมองเห็นอุปกรณ์การผลิตที่ใช้ในการผลิตได้ อย่างไรก็ตาม สายเคเบิลที่ผลิตด้วยเครื่องอัดรีดลวดและสายเคเบิลที่มีความแม่นยำสูงพร้อมการตรวจสอบคุณภาพแบบอินไลน์จะแสดงความหนาของผนังฉนวนที่สม่ำเสมอมากขึ้น ข้อบกพร่องภายในน้อยลง และคุณสมบัติของสารประกอบที่สม่ำเสมอมากกว่าสายเคเบิลที่ผลิตบนอุปกรณ์ที่มีความแม่นยำต่ำ การระบุสายเคเบิลจากผู้ผลิตที่มีระบบการจัดการคุณภาพที่ตรวจสอบได้ — การรับรอง ISO 9001, รายการ UL, การทดสอบโดยบุคคลที่สาม — ให้การรับประกันที่มีความหมายว่าสายเคเบิลนั้นผลิตขึ้นด้วยอุปกรณ์และกระบวนการที่สามารถให้อายุการใช้งานตามที่กำหนด
