สายไฟมีความลึกแค่ไหน? คู่มือความลึกในการติดตั้ง

คำตอบโดยตรง: สายไฟฝังลึกแค่ไหน?

สายไฟถูกฝังไว้ที่ระดับความลึกตั้งแต่ 6 นิ้ว (15 ซม.) ถึง 36 นิ้ว (91 ซม.) ขึ้นอยู่กับประเภทสายเคเบิล การใช้งาน ระดับแรงดันไฟฟ้า และข้อกำหนดของรหัสท้องถิ่น ในที่พักอาศัย การเดินสายไฟแนวนอนแรงดันต่ำอาจอยู่ต่ำกว่าเกรดเพียง 6 นิ้ว ในขณะที่สายส่งไฟฟ้าแรงสูงสามารถติดตั้งได้ลึก 36 นิ้วหรือลึกกว่านั้น National Electrical Code (NEC) ในสหรัฐอเมริกากำหนดความลึกในการฝังขั้นต่ำซึ่งแตกต่างกันไปตามประเภทของสายเคเบิลและสภาพแวดล้อมในการติดตั้ง

การทำความเข้าใจความลึกเหล่านี้ไม่ได้เป็นเพียงเรื่องของการปฏิบัติตามข้อกำหนดเท่านั้น แต่ยังส่งผลโดยตรงต่อความปลอดภัย ความทนทาน และประสิทธิภาพในระยะยาวของสายเคเบิล สายเคเบิลที่ผลิตโดยใช้ความเที่ยงตรง เครื่องอัดรีดลวดและสายเคเบิล ได้รับการออกแบบทางวิศวกรรมให้มีความหนาเฉพาะของฉนวนและวัสดุหุ้มฉนวนที่ออกแบบมาเพื่อทนต่อความเครียดทางกลและสิ่งแวดล้อมของการติดตั้งใต้ดินที่ระดับความลึกที่กำหนดเหล่านี้

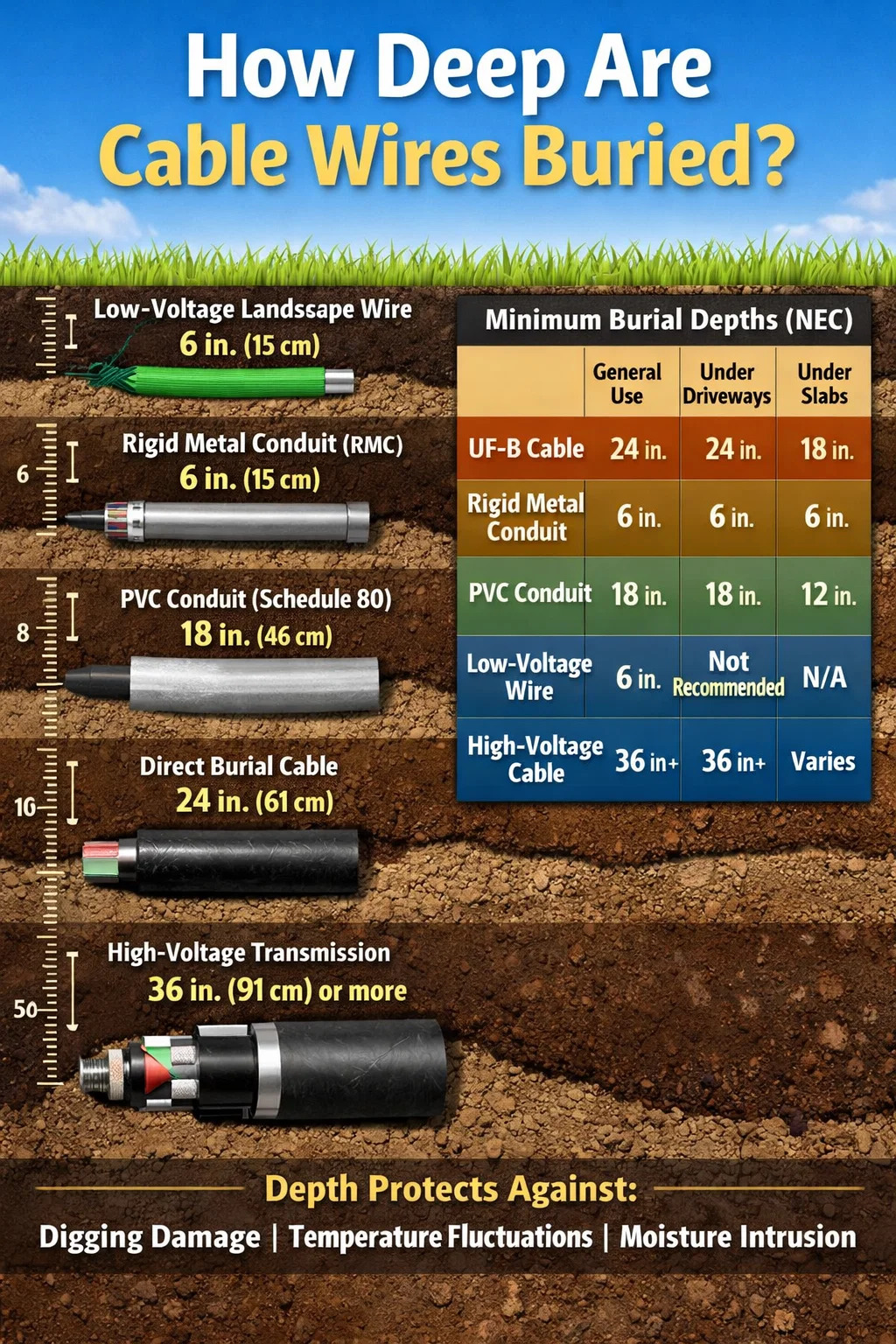

ด้านล่างนี้เป็นข้อมูลสรุปโดยย่อเกี่ยวกับความลึกของการฝังขั้นต่ำมาตรฐานตาม NEC Table 300.5:

ทำไมความลึกของการฝังศพจึงมีความสำคัญมากกว่าที่คนส่วนใหญ่คิด

ความลึกของการฝังไม่ใช่กฎเกณฑ์ที่คิดค้นโดยผู้เขียนโค้ด เกิดขึ้นเนื่องจากสายเคเบิลต้องเผชิญกับภัยคุกคามทางกายภาพที่ซับซ้อนเมื่อสายเคเบิลถูกวางไว้ใต้ดิน กิจกรรมบนพื้นผิว เช่น การสัญจรไปมา ยานพาหนะ อุปกรณ์ทำสวน วงจรการแช่แข็งและละลาย สัตว์ในโพรง ล้วนสร้างแรงทางกลที่ลดทอนลงตามความลึก สายเคเบิลที่อยู่ต่ำกว่าพื้นผิวสนามหญ้า 6 นิ้วมีความเสี่ยงร้ายแรงจากจอบสวนมาตรฐาน สายเคเบิลเส้นเดียวกันขนาด 24 นิ้วได้รับการปกป้องอย่างดี

นอกเหนือจากความเสียหายทางกลแล้ว ความลึกยังควบคุมอีกด้วย เสถียรภาพทางความร้อน . อุณหภูมิของดินผันผวนอย่างมากใกล้พื้นผิว ในสภาพอากาศในอเมริกาเหนือหลายแห่ง ดินขนาด 12 นิ้วบนสุดสามารถแกว่งจากจุดเยือกแข็งต่ำกว่าจุดเยือกแข็งไปจนถึงสูงกว่า 30°C (86°F) ระหว่างฤดูหนาวถึงฤดูร้อน อุณหภูมิสุดขั้วเหล่านี้ทำให้ฉนวนสายเคเบิลและวัสดุปลอกหุ้มขยายตัว หดตัว และแตกหักหรือแข็งตัวในที่สุดหากไม่ได้รับการจัดอันดับสำหรับสภาวะดังกล่าว สายไฟที่ผลิตด้วยความทันสมัย เครื่องอัดรีดลวดและสายเคเบิล ใช้โพลีเอทิลีนแบบ cross-linked (XLPE) หรือสารประกอบ PVC เฉพาะทางที่ต้านทานการย่อยสลายจากความร้อน แต่ถึงแม้วัสดุเหล่านี้จะได้รับประโยชน์จากสภาพแวดล้อมที่มีอุณหภูมิบัฟเฟอร์ซึ่งมีความลึกในการฝังมากขึ้น

ความชื้นเป็นปัจจัยสำคัญอีกประการหนึ่ง ที่ระดับความลึกตื้น สายเคเบิลจะสัมผัสกับน้ำผิวดินที่ซึมผ่าน การชลประทาน และแอ่งน้ำ แม้ว่าสายเคเบิลฝังโดยตรงจะกันน้ำตามการออกแบบ แต่การหมุนเวียนแบบเปียก-แห้งซ้ำๆ เป็นเวลาหลายปียังคงทำให้ขั้วต่อ ปลายสาย และส่วนที่เปิดผนึกเสื่อมสภาพ หน่วยงานสาธารณูปโภคและผู้รับเหมาที่ติดตั้งสายเคเบิลโครงสร้างพื้นฐานที่ความยาว 30 ถึง 36 นิ้ว รายงานว่าอุบัติการณ์ของความล้มเหลวที่เกี่ยวข้องกับความชื้นลดลงอย่างมาก เมื่อเทียบกับการติดตั้งในที่พักอาศัยที่ระดับความลึกขั้นต่ำ

ประเภทของสายเคเบิลใต้ดินและข้อกำหนดด้านความลึกเฉพาะ

สายเคเบิลบางประเภทไม่ได้ถูกสร้างขึ้นมาเท่ากัน และความแตกต่างในโครงสร้าง - เกี่ยวข้องโดยตรงกับวิธีการผลิตสายเคเบิลที่แตกต่างกัน เครื่องอัดรีดลวดและสายเคเบิล การกำหนดค่า — แปลโดยตรงเป็นข้อกำหนดเชิงลึกที่แตกต่างกันและความเหมาะสมในการฝังศพ

สายเคเบิล UF-B (ตัวป้อนใต้ดิน)

สายเคเบิล UF-B เป็นสายเคเบิลฝังโดยตรงทั่วไปที่ใช้ในการก่อสร้างที่อยู่อาศัยในสหรัฐอเมริกา อักษร "B" ระบุว่าเหมาะสำหรับการฝังใต้ดินโดยไม่มีท่อร้อยสาย ตัวนำมีฉนวนแยกกัน จากนั้นส่วนประกอบทั้งหมดจะถูกห่อหุ้มด้วยแจ็คเก็ตเทอร์โมพลาสติกเนื้อแข็งที่ทนทานต่อความชื้น เชื้อรา และการกัดกร่อน NEC กำหนดให้ฝัง UF-B อย่างน้อยที่สุด 24 นิ้ว เมื่อวิ่งโดยไม่มีท่อ ความลึกนี้ให้การป้องกันที่เพียงพอจากการขุดตามปกติและการรับน้ำหนักพื้นผิว

การใช้งานทั่วไป ได้แก่ วงจรเต้ารับกลางแจ้ง แผงย่อยของโรงรถ ระบบจ่ายไฟนอกอาคาร และไฟส่องสว่างในสวนที่มีแรงดันไฟฟ้าสูงกว่า สายเคเบิล 12/2 UF-B ที่จ่ายวงจรกลางแจ้งขนาด 20 แอมป์ไปยังโรงรถเดี่ยวจะต้องฝังไว้สูง 24 นิ้วตลอดการเดินสาย รวมถึงใต้ภูมิทัศน์ ทางเดิน หรือหญ้าด้วย

THWN/THHN ลวดในท่อร้อยสาย

THWN และ THHN เป็นตัวนำไฟฟ้าแต่ละตัวที่มีไว้สำหรับใช้ภายในท่อร้อยสาย - ไม่ได้รับการจัดอันดับสำหรับการฝังโดยตรงเพียงอย่างเดียว แต่เมื่อติดตั้งเข้าไปแล้ว ท่อโลหะแข็ง (RMC) NEC อนุญาตให้ฝังลึกได้เพียง 6 นิ้ว . เนื่องจากตัวท่อเองให้การป้องกันทางกลที่ความลึกจะจัดหาให้ RMC ในร่องลึกขนาด 6 นิ้วมีความทนทานต่อการกระแทกด้วยพลั่วได้ดีกว่าสายเคเบิลเปลือยขนาด 24 นิ้ว

ท่อร้อยสาย PVC Schedule 80 มีพื้นตรงกลาง — ทนทานต่อแรงกระแทกได้ดีกว่า Schedule 40 โดยต้องมีระยะฝังอย่างน้อย 18 นิ้ว ท่อพีวีซี Schedule 40 ชนิดที่นิยมใช้กันมากที่สุด ต้องฝังไว้ที่ 18 นิ้วในการใช้งานทั่วไป และ 12 นิ้วใต้คอนกรีต

สายไฟภูมิทัศน์และชลประทานแรงดันต่ำ

สายเคเบิลที่ทำงานต่ำกว่า 30 โวลต์ เช่น สายเคเบิลที่ใช้สำหรับไฟส่องทางเดินในสวน ลำโพงแนวนอน และอุปกรณ์ควบคุมการให้น้ำแบบหยด ได้รับอนุญาตให้ฝังในเวลาเพียง 6 นิ้ว . ตรรกะที่นี่คือแรงดันไฟฟ้าต่ำทำให้เกิดอันตรายจากไฟฟ้าช็อตน้อยที่สุด ถึงกระนั้นก็ตาม 6 นิ้วก็แทบจะไม่เพียงพอที่จะหลบหนีเครื่องมือทำสวนส่วนใหญ่ได้ นักจัดสวนมืออาชีพหลายคนฝังสายเคเบิลแรงดันต่ำที่ความยาว 8 ถึง 10 นิ้ว เพื่อความปลอดภัย โดยเฉพาะอย่างยิ่งในพื้นที่ที่ต้องเพาะปลูก

โทรคมนาคมและสายเคเบิลข้อมูล

สายเคเบิลโทรศัพท์ ไฟเบอร์ออปติก และข้อมูลที่ฝังไว้จะเป็นไปตามมาตรฐานของตัวเอง โดยทั่วไปจะกำหนดโดยหน่วยงานติดตั้งหรือ Telecommunications Industry Association (TIA) สายไฟเบอร์ออปติกมักถูกฝังอยู่ที่ 18 ถึง 36 นิ้ว โดยต้องมีการติดตั้งลึกลงไปใต้ถนนและทางรถวิ่ง สายเคเบิลเหล่านี้ผลิตขึ้นโดยใช้ระบบเครื่องอัดรีดลวดและสายเคเบิลแบบพิเศษที่ใช้ชั้นบัฟเฟอร์ ชิ้นส่วนเสริมความแข็งแรง และแจ็คเก็ตด้านนอกหลายชั้นที่ปรับให้เหมาะสมสำหรับการสัมผัสกับพื้นและการต้านทานสัตว์ฟันแทะ

สายส่งสาธารณูปโภคไฟฟ้าแรงสูง

สายส่งใต้ดินที่มีแรงดันไฟฟ้าสูงกว่า 2,000 โวลต์อยู่ภายใต้ข้อกำหนดด้านวิศวกรรมสาธารณูปโภคมากกว่า NEC สำหรับที่อยู่อาศัย ความลึกของการฝังศพโดยทั่วไปมีตั้งแต่ 36 นิ้วถึง 60 นิ้ว (91 ถึง 152 ซม.) และในการติดตั้งธนาคารท่อในเมืองบางแห่ง ด้านบนของธนาคารท่ออาจอยู่ต่ำกว่าเกรด 30 นิ้ว โดยที่สายเคเบิลด้านในยังคงวิ่งลึกลงไป สายเคเบิลเหล่านี้เป็นหนึ่งในผลิตภัณฑ์ที่ซับซ้อนที่สุดที่ผลิตขึ้นจากสายการผลิตเครื่องอัดรีดลวดและสายเคเบิลขนาดใหญ่ โดยมีฉนวน XLPE เกราะป้องกันโลหะ เกราะ และแจ็คเก็ตด้านนอกหลายชั้น

เทคโนโลยีเครื่องอัดรีดลวดและสายเคเบิลกำหนดประสิทธิภาพของสายเคเบิลใต้ดินได้อย่างไร

ความสามารถของสายเคเบิลที่จะอยู่รอดได้ที่ระดับความลึกใดๆ ก็ตามนั้นขึ้นอยู่กับวิธีการผลิตเกือบทั้งหมด ก เครื่องอัดรีดลวดและสายเคเบิล เป็นเครื่องจักรหลักในการผลิตสายเคเบิล โดยจะละลายสารประกอบเทอร์โมพลาสติกหรือเทอร์โมเซต และนำไปใช้อย่างเท่าเทียมกันบนตัวนำภายใต้สภาวะอุณหภูมิ ความดัน และความเร็วที่มีการควบคุมอุณหภูมิอย่างแม่นยำ คุณภาพของกระบวนการนี้จะกำหนดความสม่ำเสมอของความหนาของฉนวน การยึดเกาะของแจ็คเก็ต พื้นที่หน้าตัดที่ปราศจากช่องว่าง และความต้านทานต่อแรงกดดันจากสิ่งแวดล้อม

ประเภทเครื่องอัดรีดที่ใช้ในการผลิตสายเคเบิลใต้ดิน

เครื่องอัดรีดลวดและสายเคเบิลหลายประเภทถูกนำมาใช้ ขึ้นอยู่กับวัสดุฉนวนและประเภทของสายเคเบิล:

• เครื่องอัดรีดแบบสกรูเดี่ยว — รูปแบบทั่วไปสำหรับการติดแจ็คเก็ต PVC, โพลีเอทิลีน หรือ TPE กับสายเคเบิล สกรูหมุนจะละลายและลำเลียงสารประกอบผ่านแม่พิมพ์ที่ตัวนำ ใช้สำหรับการใช้งานแจ็คเก็ตด้านนอก UF-B สายไฟแนวนอนแรงดันต่ำ และการ อุปกรณ์สายไฟทั่วไป
• สายการผลิตเครื่องอัดรีดแบบตีคู่และแบบสามหัว — ใช้สำหรับการก่อสร้างสายเคเบิลหลายชั้น โดยต้องใช้ฉนวน ชั้นสารกึ่งตัวนำ และแจ็คเก็ตด้านนอกตามลำดับหรือพร้อมกัน สิ่งเหล่านี้จำเป็นสำหรับการผลิตสายเคเบิลใต้ดินแรงดันปานกลางและแรงสูง ซึ่งความสมบูรณ์ของชั้นส่งผลโดยตรงต่อประสิทธิภาพของอิเล็กทริก
• เส้น CV (การหลอมโลหะแบบต่อเนื่อง) — ระบบเครื่องอัดรีดลวดและสายเคเบิลแบบพิเศษที่ใช้กับสายเคเบิลหุ้มฉนวน XLPE หลังจากการอัดรีด สายเคเบิลจะผ่านท่อความร้อนที่เต็มไปด้วยไนโตรเจนหรือไอน้ำซึ่งเกิดการเชื่อมขวาง XLPE ที่ผลิตด้วยวิธีนี้สามารถทนต่ออุณหภูมิตัวนำได้สูงถึง 90°C อย่างต่อเนื่อง และสูงถึง 250°C ภายใต้สภาวะไฟฟ้าลัดวงจร ซึ่งเป็นคุณสมบัติที่จำเป็นสำหรับสายส่งแบบฝัง
• เส้นวัลคาไนซ์แบบต่อเนื่องแบบโซ่ (CCV) — รูปแบบที่สายเคเบิลผ่านท่อรูปโซ่ตรวน โดยอาศัยแรงโน้มถ่วงเพื่อรักษารูปทรงของสายเคเบิลระหว่างการเชื่อมขวาง สิ่งเหล่านี้ใช้สำหรับสายเคเบิลไฟฟ้าแรงสูงที่มีความต้องการมากที่สุด รวมถึงสายเคเบิลที่ฝังไว้ที่ 36 นิ้วขึ้นไปสำหรับโครงสร้างพื้นฐานของกริด

วัสดุฉนวนและความเหมาะสมในการฝังศพ

สารประกอบที่ป้อนเข้าไปในเครื่องอัดรีดลวดและสายเคเบิลจะกำหนดความเหมาะสมของสายเคเบิลขั้นสุดท้ายสำหรับความลึกและสภาพแวดล้อมในการฝังที่เฉพาะเจาะจง:

เครื่องอัดรีดลวดและสายเคเบิลจะต้องรักษาความทนทานต่อความหนาของผนังที่แน่นหนา — โดยทั่วไปคือ ±5% หรือดีกว่าสำหรับสายไฟ — เนื่องจากฉนวนที่ไม่สม่ำเสมอทำให้เกิดจุดความเครียดทางไฟฟ้าเฉพาะจุด ซึ่งอาจนำไปสู่ความล้มเหลวของอิเล็กทริกหลังจากการติดตั้งหลายปีหลังการติดตั้ง สำหรับสายเคเบิลที่ฝังอยู่ที่ระดับความลึก การตรวจจับและซ่อมแซมความล้มเหลวดังกล่าวมีราคาแพงและก่อกวน ทำให้คุณภาพการผลิตในขั้นตอนการอัดรีดเป็นปัจจัยที่สำคัญที่สุดประการเดียวในความน่าเชื่อถือของสายเคเบิลแบบฝังในระยะยาว

ความแปรผันของภูมิภาคและความแตกต่างของรหัสนอกเหนือจาก NEC

NEC กำหนดพื้นฐานสำหรับความลึกของการฝังศพในสหรัฐอเมริกา แต่ไม่ใช่มาตรฐานเดียวที่บังคับใช้ และในหลายกรณีก็ไม่ได้เป็นมาตรฐานที่เข้มงวดที่สุดด้วยซ้ำ การแก้ไขในท้องถิ่น กฎระเบียบของรัฐ ข้อกำหนดด้านความสะดวกด้านสาธารณูปโภค และมาตรฐานสากล ล้วนสามารถเพิ่มความลึกในการฝังศพที่ต้องการได้เกินกว่าค่าขั้นต่ำของ NEC

การแก้ไขในท้องถิ่นของสหรัฐอเมริกา

เขตอำนาจศาลหลายแห่งนำ NEC มาใช้พร้อมกับการแก้ไขในท้องถิ่น ตัวอย่างเช่น แคลิฟอร์เนียมีข้อกำหนดเพิ่มเติมผ่านหัวข้อ 24 ซึ่งอาจต้องมีการฝังลึกมากขึ้นในการใช้งานบางอย่าง เทศบาลบางแห่งในรัฐทางตอนเหนือจำเป็นต้องมีการฝังลึกกว่านี้เพื่อชดเชยความลึกของแนวน้ำแข็ง - ในมินนิโซตาหรือเมน ซึ่งการแทรกซึมของน้ำค้างแข็งสามารถสูงถึง 48 ถึง 60 นิ้ว ค่าสาธารณูปโภคและรหัสที่อยู่อาศัยบางแห่งจะดันความลึกของการฝังไว้เกินกว่าค่าขั้นต่ำของ NEC เพื่อป้องกันความเสียหายที่เกี่ยวข้องกับการแช่แข็ง

มาตรฐานสากล

นอกสหรัฐอเมริกา ข้อกำหนดความลึกของสายเคเบิลใต้ดินจะแตกต่างกันไปอย่างมาก:

• สหราชอาณาจักร (ระเบียบการเดินสายไฟ BS 7671 / IET): ควรฝังสายเคเบิลในสวนอย่างน้อยที่สุด 450 มม. (ประมาณ 18 นิ้ว) ในขณะที่สายเคเบิลใต้ถนนต้องใช้ความยาว 600 มม. (ประมาณ 24 นิ้ว) พร้อมการป้องกันทางกลไกเพิ่มเติม เช่น กระเบื้องเคเบิลหรือเทปเตือน
• เยอรมนี (มาตรฐาน DIN VDE): โดยทั่วไปสายไฟจะฝังไว้อย่างน้อย 600 มม. โดยต้องมีขนาด 1,000 มม. (ประมาณ 39 นิ้ว) ใต้ถนนและพื้นที่สาธารณะ
• ออสเตรเลีย (AS/NZS 3000): ความลึกขั้นต่ำคือตั้งแต่ 500 มม. สำหรับสายเคเบิลในท่อร้อยสายในสวน ไปจนถึง 900 มม. สำหรับสายเคเบิลใต้บริเวณทางเข้าของยานพาหนะ
• ประเทศจีน (มาตรฐาน GB): โดยทั่วไปแล้วสายเคเบิลใต้ดินแรงดันต่ำจะต้องอยู่ที่ 700 มม. ในขณะที่สายเคเบิลแรงดันสูงต้องมีอยู่ที่ 1,000 มม. หรือลึกกว่านั้นในเขตเมือง

ความแตกต่างเหล่านี้สะท้อนไม่เพียงแต่ประเพณีด้านกฎระเบียบเท่านั้น แต่ยังรวมถึงสภาพดิน ปริมาณการจราจร และลักษณะของกิจกรรมรบกวนภาคพื้นดินในท้องถิ่นด้วย ประเทศที่มีโครงสร้างพื้นฐานในเมืองหนาแน่นมีแนวโน้มที่จะมีข้อกำหนดที่ลึกมากขึ้น เนื่องจากผลที่ตามมาของความเสียหายของสายเคเบิล — การจ่ายไฟที่หยุดชะงักให้กับผู้คนหลายพันคน — ทำให้เกิดต้นทุนการติดตั้งที่เพิ่มขึ้น

ข้อควรพิจารณาในการติดตั้งจริงเมื่อฝังสายเคเบิล

การรู้ความลึกที่ต้องการเป็นเพียงจุดเริ่มต้นเท่านั้น การดำเนินการติดตั้งสายเคเบิลแบบฝังอย่างถูกต้องเกี่ยวข้องกับชุดของการตัดสินใจและข้อควรระวังที่กำหนดว่าสายเคเบิลทำงานได้อย่างน่าเชื่อถือตามอายุการใช้งาน 20 ถึง 40 ปีตามตั้งใจหรือไม่

การเตรียมคูน้ำและการปูเตียง

คุณภาพของเตียงร่องลึกมีความสำคัญพอๆ กับความลึก สายเคเบิลไม่ควรวางอยู่บนดินที่เป็นหินหรือไม่สม่ำเสมอซึ่งอาจสร้างความเครียดที่จุดสัมผัสเมื่อเวลาผ่านไป แนวปฏิบัติมาตรฐานกำหนดให้มีพื้นทรายละเอียดขนาด 3 นิ้ว (75 มม.) หรือดินตะแกรงใต้สายเคเบิล โดยมีทรายคลุมไว้ด้านบนก่อนที่ร่องลึกก้นสมุทรจะถูกถมกลับด้วยดินพื้นเมือง สำหรับสายไฟฟ้าแรงสูง กระบะทรายนี้อาจมีขนาด 6 นิ้ว (150 มม.) ขึ้นไป สิ่งนี้ไม่ได้ระบุไว้เฉพาะสำหรับการป้องกันทางกลเท่านั้น แต่เนื่องจากการเติมทดแทนที่กะทัดรัดและสม่ำเสมอทำให้มีการนำความร้อนที่สม่ำเสมอมากขึ้น — สำคัญสำหรับสายเคเบิลที่การกระจายความร้อนจากการไหลของกระแสส่งผลต่อพิกัดแอมแปซิตี

เทปเตือนและระบบทำเครื่องหมาย

ที่ระดับความลึกของ เหนือสาย 12 นิ้ว ผู้ติดตั้งควรติดเทปเตือนใต้ดินที่ตรวจพบได้ เทปพลาสติกสีสดใสนี้ — โดยทั่วไปแล้วจะเป็นสีเหลืองสำหรับระบบไฟฟ้า และสีส้มสำหรับการสื่อสาร — แจ้งเตือนผู้ขุดในอนาคตก่อนที่จะถึงสายเคเบิล สำหรับการติดตั้งที่มีมูลค่าสูงหรือไฟฟ้าแรงสูง จะมีการเพิ่มเทปหรือลวดติดตามที่ตรวจจับได้ด้วยแม่เหล็กเพื่อให้สามารถระบุตำแหน่งทางอิเล็กทรอนิกส์ด้วยเครื่องระบุตำแหน่งสายเคเบิลโดยไม่ต้องมีการขุดค้น

กลยุทธ์การลดความลึกโดยใช้ท่อร้อยสาย

ในกรณีที่การขุดจนเต็มความลึก 24 นิ้วนั้นทำไม่ได้จริง เช่น ผ่านการจัดสวน ใต้ลานบ้าน หรือใกล้รากต้นไม้ การเปลี่ยนมาใช้ท่อร้อยสายโลหะแข็งจะทำให้ความลึกของการฝังลดลงเหลือเพียง 6 นิ้ว นี่เป็นกลยุทธ์ที่ถูกต้องตามกฎหมายและใช้กันอย่างแพร่หลาย ท่อร้อยสายจะต้องมีการกันซึมอย่างเหมาะสมที่ข้อต่อและต้องมีข้อต่อเข้าและออกที่เหมาะสม จุดใดก็ตามที่สายเคเบิลเปลี่ยนจากท่อร้อยสายเป็นการฝังโดยตรง จะต้องได้รับการจัดการอย่างระมัดระวัง เนื่องจากจุดเชื่อมต่อนี้เป็นจุดเสียหายทั่วไป

โทรก่อนที่จะขุด

ก่อนที่จะขุดคูเพื่อฝังสายเคเบิล การติดต่อบริการระบุตำแหน่งสาธารณูปโภคไม่ใช่ทางเลือก แต่เป็นสิ่งที่จำเป็นตามกฎหมายในเขตอำนาจศาลส่วนใหญ่ ในสหรัฐอเมริกาโทร 811 (หมายเลขประจำชาติ "โทรก่อนขุด") จะมีการทำเครื่องหมายสาธารณูปโภคใต้ดินทั้งหมดในพื้นที่ทำงานภายใน 2 ถึง 3 วันทำการ สายเคเบิลสาธารณูปโภค เช่น แก๊ส ไฟฟ้า น้ำ โทรคมนาคม อาจถูกฝังไว้ที่ระดับความลึกที่แตกต่างจากที่มาตรฐานกำหนด เนื่องจากได้รับการติดตั้งภายใต้รหัสเก่า โดยผู้รับเหมาหลายราย หรือในการกำหนดค่าที่ไม่ได้มาตรฐาน สายเคเบิลใต้ดินที่มีอยู่มักพบที่ระดับความลึกระหว่าง 12 ถึง 18 นิ้ว แม้ว่ารหัสปัจจุบันจะต้องใช้ 24 นิ้วก็ตาม

รอยต่อและการเชื่อมต่อต่ำกว่าเกรด

NEC อนุญาตให้ต่อสายเคเบิลแบบฝังโดยตรงสำหรับสายเคเบิล UF-B โดยจะต้องทำด้วยชุดต่อประกบใต้ดินที่ระบุไว้ในรายการ — ตัวเชื่อมต่อที่เติมเจลกันน้ำหรือชุดอุปกรณ์หดด้วยความร้อนที่รักษาระดับการฝังของสายเคเบิลที่ข้อต่อ อย่างไรก็ตาม แนวปฏิบัติที่ดีที่สุดในอุตสาหกรรมไม่สนับสนุนอย่างยิ่งต่อรอยต่อใต้ดินทุกครั้งที่เป็นไปได้ แต่ละรอยต่อเป็นจุดอ่อนที่อาจเกิดขึ้นได้ การเดินสายเคเบิลแบบยาวควรใช้ความยาวต่อเนื่องจากกล่องรวมสัญญาณหรือกล่องดึงที่สามารถเข้าถึงได้ที่ระดับพื้นผิวทุกครั้งที่ความยาวการเดินอนุญาต กล่องรวมสัญญาณที่ติดตั้งแบบฝังพื้นต้องได้รับการจัดอันดับสำหรับพื้นที่เปียกหรือชื้น และเก็บให้สามารถเข้าถึงได้

การสร้างสายเคเบิลจากสายการผลิต Extruder ส่งผลต่อการเลือกความลึกของการฝังอย่างไร

ผู้ติดตั้งที่เลือกระหว่างผลิตภัณฑ์เคเบิลต่างๆ สำหรับการใช้งานแบบฝัง ก็คือการเลือกระหว่างปรัชญาการผลิตที่แตกต่างกัน สายไฟ ผลิตด้วยความแม่นยำสูง เครื่องอัดรีดลวดและสายเคเบิล สายการผลิตที่มีการควบคุมกระบวนการที่เข้มงวดจะมีฉนวนที่สม่ำเสมอมากขึ้น การยึดเกาะของแจ็คเก็ตที่ดีขึ้น และประสิทธิภาพทางไฟฟ้าและทางกลที่สม่ำเสมอมากกว่าที่ผลิตในมาตรฐานคุณภาพที่ต่ำกว่า แม้ว่าทั้งสองอย่างในทางเทคนิคจะมีระดับและรายการเดียวกันก็ตาม

ตัวอย่างเช่น สายเคเบิล UF-B สองเส้นที่มี AWG และพิกัดแรงดันไฟฟ้าเท่ากันอาจแตกต่างกันอย่างมากใน:

• ศูนย์กลางของแจ็คเก็ต — ตัวนำอยู่ตรงกลางภายในฉนวนเพียงใด ความร่วมศูนย์ที่ไม่ดีจากการจัดตำแหน่งแม่พิมพ์อัดรีดที่ไม่สอดคล้องกันทำให้เกิดจุดบางที่เสี่ยงต่อการแตกตัวของอิเล็กทริก
• ความสม่ำเสมอของความหนาของแจ็คเก็ต — เสื้อแจ็คเก็ตด้านนอกที่มีขนาดรอบเส้นรอบวงที่แตกต่างกันตั้งแต่ 0.8 มม. ถึง 1.4 มม. ให้การป้องกันทางกลที่ไม่สม่ำเสมอ สายเคเบิลระดับพรีเมียมที่ผลิตบนสายการผลิตเครื่องอัดรีดที่ควบคุมด้วย CNC จะยึดความหนาของแจ็คเก็ตภายใน ±0.05 มม.
• คุณภาพส่วนผสมของวัสดุ — สูตรผสม PVC หรือ PE เฉพาะ รวมถึงสารเพิ่มความคงตัวของรังสียูวี ประเภทพลาสติไซเซอร์ และปริมาณสารตัวเติม ส่งผลโดยตรงต่อวิธีการยึดสายเคเบิลในสภาพแวดล้อมที่ถูกฝังอยู่ตลอดเวลา สารประกอบที่ราคาถูกกว่าอาจผ่านการทดสอบรายการเบื้องต้น แต่จะสลายตัวเร็วกว่าในสภาพแวดล้อมของดินจริง
• คุณภาพตัวนำ — ทองแดงที่ปราศจากออกซิเจนหรือการนำไฟฟ้าสูงที่ดึงออกมาเพื่อให้ได้ค่าความคลาดเคลื่อนที่แม่นยำ ต้านทานการเกิดออกซิเดชันได้ดีกว่าทองแดงเกรดต่ำ โดยเฉพาะอย่างยิ่งที่จุดประกบที่ฝังอยู่และส่วนปลายซึ่งการสะสมความต้านทานการสัมผัสในระยะยาวอาจทำให้เกิดความร้อนสูงเกินไป

เมื่อเลือกสายเคเบิลสำหรับงานฝังศพ โดยเฉพาะสายเคเบิลที่เข้าถึงได้ยากหลังการติดตั้ง แหล่งที่มาของสายเคเบิลและคุณภาพการผลิตถือเป็นเกณฑ์การคัดเลือกที่ถูกต้องตามกฎหมาย ไม่ใช่แค่การพิจารณาทางการตลาดเท่านั้น สายเคเบิลจากผู้ผลิตที่ลงทุนในเทคโนโลยีเครื่องอัดรีดลวดและสายเคเบิลที่ทันสมัย ​​การทดสอบประกายไฟในสายการผลิต และระบบตรวจสอบความเยื้องศูนย์ ให้ประสิทธิภาพใต้ดินในระยะยาวที่ดีขึ้นอย่างวัดผลได้

ข้อผิดพลาดทั่วไปที่นำไปสู่ความล้มเหลวของสายเคเบิลฝัง

ความล้มเหลวของสายเคเบิลแบบฝังส่วนใหญ่ในการใช้งานเชิงพาณิชย์ในที่พักอาศัยและเชิงพาณิชย์ขนาดเล็กมีสาเหตุมาจากข้อผิดพลาดในการติดตั้งชุดเล็กๆ มากกว่าข้อบกพร่องของผลิตภัณฑ์ การทำความเข้าใจโหมดความล้มเหลวเหล่านี้ช่วยอธิบายว่าทำไมข้อกำหนดด้านความลึกของการฝังจึงมีอยู่ และเหตุใดการปฏิบัติตามข้อกำหนดเหล่านี้อย่างเคร่งครัดจึงมีความสำคัญ

• ความลึกไม่เพียงพอ: ข้อผิดพลาดเดียวที่พบบ่อยที่สุด เจ้าของบ้านและผู้รับเหมาบางครั้งฝังสายเคเบิลไว้ลึก 12 หรือ 8 นิ้วเพื่อประหยัดเวลา แต่สายเคเบิลได้รับความเสียหายจากการทำงานในสวนตามปกติภายในเวลาไม่กี่ปี จอบเดี่ยวที่ตัดผ่าน 12/2 UF-B ที่ฝังไว้ซึ่งป้อนเข้ากับเต้าเสียบภายนอกสามารถสร้างข้อผิดพลาดที่ทำให้เบรกเกอร์ตัดการทำงาน ทำให้อุปกรณ์ที่เชื่อมต่อเสียหาย หรือในกรณีที่เลวร้ายที่สุดทำให้เกิดเพลิงไหม้หากการป้องกันกระแสเกินทำงานไม่ถูกต้อง
• การใช้สายเคเบิลผิดประเภท: มาตรฐาน NM-B (Romex) เป็นสายเคเบิลในอาคารและไม่ได้ระบุไว้สำหรับการฝังโดยตรง แต่ยังพบได้ในการติดตั้งแบบฝังอยู่เป็นประจำ NM-B ขาดปลอกหุ้มเทอร์โมพลาสติกที่เป็นของแข็งของ UF-B และจะสลายตัวอย่างรวดเร็วเมื่อสัมผัสกับความชื้นในดิน โดยทั่วไปจะใช้เวลาภายใน 2 ถึง 5 ปี
• โฆษณาทดแทนไม่เพียงพอ: การถมกลับโดยตรงด้วยดินหินหรือดินเหนียวโดยไม่ใช้พื้นทรายจะทำให้เกิดความเค้นเชิงกลที่จุด และในดินเหนียว อาจมีน้ำขังอยู่รอบสายเคเบิลที่ช่วยเร่งการเสื่อมสภาพของชั้นหุ้ม
• การข้ามการป้องกันเมื่อเปลี่ยน: ในกรณีที่สายเคเบิลฝังอยู่ในอาคารหรือเปลี่ยนจากใต้ดินไปเป็นระดับที่สูงกว่า จะต้องได้รับการป้องกันโดยท่อร้อยสายที่ขยายออกไปอย่างน้อย 8 นิ้วเหนือเกรดที่เสร็จแล้ว สายเคเบิลที่ไม่มีการป้องกันที่การเปลี่ยนผ่านระดับเกรดมีความเสี่ยงสูงต่อความเสียหายทางกายภาพ การเสื่อมสภาพของรังสียูวี และการแทรกซึมของความชื้น
• ไม่มีเอกสารประกอบเส้นทางเคเบิล: การล้มเหลวในการถ่ายภาพหรือร่างเส้นทางเคเบิลก่อนที่จะทำการทดแทนหมายความว่าเจ้าของบ้านหรือผู้รับเหมาในอนาคตจะไม่มีทางรู้ได้ว่าสายเคเบิลถูกฝังอยู่ที่ไหนหากไม่มีบริการระบุตำแหน่ง และบริการระบุตำแหน่งไม่สามารถค้นหาสายเคเบิลที่อยู่อาศัยขนาดเล็กที่ระดับความลึกตื้นได้เสมอไป

ข้อกำหนดด้านความลึกสำหรับสถานการณ์เฉพาะและการวิ่งสายเคเบิล

ตำแหน่งที่แตกต่างกันภายในการติดตั้งครั้งเดียวอาจต้องใช้ความลึกในการฝังที่แตกต่างกัน ซึ่งหมายความว่าสายเคเบิลเส้นเดียวที่ทอดข้ามพื้นที่อาจต้องเปลี่ยนความลึกเมื่อข้ามภูมิประเทศที่แตกต่างกัน

ใต้สนามหญ้าและสวน

UF-B ขนาด 24 นิ้ว เป็นมาตรฐานสำหรับพื้นที่สนามหญ้า ความลึกนี้ช่วยล้างอุปกรณ์เติมอากาศสนามหญ้า เครื่องตัดหญ้า และเครื่องมือทำสวนส่วนใหญ่ อย่างไรก็ตาม เตียงสวนแบบยกสูงซึ่งมักจะขุดให้สูง 12 หรือ 18 นิ้วเป็นประจำอาจมีความเสี่ยง ขอแนะนำให้เดินสายเคเบิลรอบๆ แทนที่จะวางไว้ใต้เตียงปลูก

ภายใต้ทางรถวิ่งและบริเวณทางเข้าของยานพาหนะ

UF-B ใต้ทางรถวิ่งยังคงต้องใช้ขนาด 24 นิ้ว อย่างไรก็ตาม ผู้ติดตั้งจำนวนมากเปลี่ยนไปใช้ท่อร้อยสายไฟแบบแข็งสำหรับทางแยกของถนนรถแล่น เพื่อเพิ่มการป้องกันทางกลไกจากการบรรทุกของยานพาหนะ และเพื่อให้สามารถเปลี่ยนสายเคเบิลในอนาคตได้โดยไม่ต้องขุดผ่านพื้นผิวทางรถวิ่ง ปลอกท่อร้อยสายใต้ถนนรถแล่นที่ติดตั้งระหว่างการก่อสร้างทางรถวิ่งมีค่าใช้จ่ายน้อยมาก การเพิ่มอีกหนึ่งรายการหลังจากนั้นอาจมีค่าใช้จ่าย 500 ถึง 2,000 เหรียญสหรัฐในการตัดและบูรณะคอนกรีตหรือแอสฟัลต์

ใต้แผ่นพื้นคอนกรีต

เมื่อสายเคเบิลลอดใต้แผ่นพื้นคอนกรีตที่มีอยู่หรือที่วางแผนไว้ (ไม่ใช่ถนนรถแล่น) UF-B อาจถูกฝังไว้ที่ 18 นิ้วและท่อร้อยสาย PVC ที่ 12 นิ้ว แผ่นพื้นให้การป้องกันทางกลอย่างมีนัยสำคัญโดยปรับความลึกที่ลดลง ควรติดตั้งสายเคเบิลใต้แผ่นคอนกรีตในท่อทุกครั้งที่เป็นไปได้เพื่อให้สามารถเปลี่ยนได้ สายเคเบิลที่ชำรุดใต้พื้นคอนกรีตจะมีค่าใช้จ่ายสูงมากในการซ่อมแซมหากสายเคเบิลถูกฝังโดยตรง

ท่อภายในภายใต้พื้นที่ควบคุมชลประทาน

ในการติดตั้งการจัดสวนเชิงพาณิชย์ที่มีการชลประทานอัตโนมัติ โซนเคเบิลแบบฝังมักถูกรบกวนเพื่อการซ่อมแซมชลประทาน การระบุท่อร้อยสายและการเพิ่มความลึกของการฝังเป็น 30 นิ้วในพื้นที่เหล่านี้ช่วยลดความเสี่ยงของความเสียหายของสายเคเบิลโดยไม่ได้ตั้งใจในระหว่างการบำรุงรักษาระบบชลประทานได้อย่างมาก ซึ่งเป็นโหมดความล้มเหลวที่พบบ่อยและมีราคาแพงในการจัดการทรัพย์สินเชิงพาณิชย์

บทบาทของความทึบแสงและความร้อนในการกำหนดความลึกของการฝังสายไฟ

สำหรับสายไฟที่มีกระแสไฟฟ้าจำนวนมาก ความลึกของการฝังจะโต้ตอบด้วย ความกระปรี้กระเปร่า - กระแสไฟสูงสุดที่สายเคเบิลสามารถบรรทุกได้โดยไม่เกินพิกัดอุณหภูมิ สายเคเบิลใต้ดินกระจายความร้อนไปยังดินโดยรอบมากกว่าอากาศ และความต้านทานความร้อนของดินจะแตกต่างกันไปตามปริมาณความชื้น การบดอัด และองค์ประกอบ ตารางความหนาแน่นของ NEC สำหรับสายเคเบิลใต้ดินใช้ค่าความต้านทานความร้อนของดินและความลึกของการฝังโดยเฉพาะ

โดยทั่วไปแล้วสายเคเบิลที่ฝังไว้ที่ 24 นิ้วในดินทั่วไปสามารถส่งกระแสไฟได้มากกว่าสายเคเบิลแบบเดียวกันที่ฝังไว้ที่ 6 นิ้ว เนื่องจากดินที่ลึกกว่าจะรักษาความเสถียรมากกว่าและโดยทั่วไปจะมีอุณหภูมิต่ำกว่า ซึ่งช่วยกระจายความร้อนได้ดีขึ้น วิศวกรอรรถประโยชน์ดำเนินการคำนวณความทึบโดยละเอียดสำหรับตัวป้อนใต้ดินโดยคำนึงถึงความลึกของการฝังเป็นตัวแปรหลัก สำหรับก สายเคเบิลหุ้มฉนวน XLPE 500 kcmil — ผลิตบนเส้นลวดและสายเครื่องอัดรีดสายเคเบิลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ — ความแตกต่างระหว่างการฝังที่ 30 นิ้วกับ 18 นิ้วในดินทรายแห้งสามารถแสดงถึง ความทึบที่อนุญาตเพิ่มขึ้น 10 ถึง 15% ซึ่งแปลโดยตรงเป็นความสามารถในการรองรับโหลดได้มากขึ้นโดยไม่ต้องใช้ตัวนำที่ใหญ่กว่าและมีราคาแพงกว่า

นี่คือเหตุผลที่ข้อกำหนดเฉพาะในการติดตั้งสายเคเบิลระดับยูทิลิตี้มักเรียกร้องให้มีความลึกเกินกว่าค่าขั้นต่ำของโค้ด ความลึกพิเศษนี้ไม่ได้เป็นเพียงข้อควรระวังเท่านั้น แต่ยังเป็นการเพิ่มประสิทธิภาพทางวิศวกรรมที่ช่วยเพิ่มผลตอบแทนจากการลงทุนวัสดุตัวนำให้สูงสุด ในขณะเดียวกันก็ยืดอายุการใช้งานด้วยการรักษาอุณหภูมิในการทำงานให้ต่ำลง
