การพันสายไฟทำให้เกิดความเสียหายหรือไม่? สิ่งที่คุณต้องรู้

คำตอบสั้นๆ: การพันสายเคเบิลมีความปลอดภัย — แต่จะต้องทำอย่างถูกต้องเท่านั้น

การพันสายไฟฟ้าและสายต่อพ่วงไม่ทำให้เกิดความเสียหายหรืออันตรายต่อความปลอดภัยโดยธรรมชาติ อย่างไรก็ตาม วิธีที่คุณห่อมันทำให้เกิดความแตกต่างอย่างมาก การขดแน่น การดัดงอในมุมแหลมคม หรือการมัดสายเคเบิลในขณะที่อยู่ภายใต้ภาระอาจก่อให้เกิดความร้อน ฉนวนเสื่อมคุณภาพ และทำให้อายุการใช้งานของสายไฟสั้นลง สาเหตุหลักของความล้มเหลวที่เกี่ยวข้องกับสายเคเบิลส่วนใหญ่ไม่ใช่การพันตัวเอง แต่เป็นเทคนิคการพันที่ไม่เหมาะสมรวมกับโครงสร้างสายเคเบิลคุณภาพต่ำ

การทำความเข้าใจว่าเหตุใดสายเคเบิลบางประเภทจึงทนทานนานหลายทศวรรษในขณะที่บางสายเคเบิลชำรุด ร้อนเกินไป หรือล้มเหลวภายในหนึ่งปีจำเป็นต้องพิจารณาปัจจัยสองประการที่เชื่อมโยงถึงกัน ได้แก่ วิธีจัดเก็บและจัดการสายเคเบิลในการใช้งานประจำวัน และวิธีการผลิตสายเคเบิลตั้งแต่แรก โดยเฉพาะอย่างยิ่งบทบาทของเครื่องอัดรีดลวดและสายเคเบิลในการพิจารณาความสมบูรณ์ของโครงสร้างของผลิตภัณฑ์ขั้นสุดท้าย

ทำไมวิธีการพันสายเคเบิลจึงมีความสำคัญจริงๆ

สายไฟฟ้าและสายต่อไม่ได้เป็นเพียงตัวนำโลหะเท่านั้น เป็นระบบหลายชั้น — แกนตัวนำที่ล้อมรอบด้วยฉนวน บางครั้งมีการหุ้มหรือหุ้มเพิ่มเติม — และแต่ละชั้นมีความทนทานทางกายภาพ เมื่อคุณพันสายเคเบิล คุณกำลังสร้างความเครียดทางกลให้กับชั้นทั้งหมดเหล่านั้นพร้อมกัน

การสะสมความร้อนในสายไฟต่อขด

ความเสี่ยงที่ได้รับการบันทึกไว้มากที่สุดประการหนึ่งของการพันสายเคเบิลคือการสะสมความร้อน เมื่อขดลวดต่อพ่วงถูกขดและยังคงเชื่อมต่อกับวงจรที่มีกระแสไฟฟ้าอยู่ มันจะทำงานเหมือนกับตัวเหนี่ยวนำ ความร้อนที่เกิดจากความต้านทานไฟฟ้าไม่สามารถกระจายได้อย่างมีประสิทธิภาพเท่ากับในสถานะไม่คอยล์ สายต่อขยายขนาด 13 แอมป์ที่ขดเต็มที่ซึ่งบรรทุกใกล้กับโหลดที่กำหนด สามารถเข้าถึงอุณหภูมิที่สูงกว่าสายเคเบิลแบบเดียวกันที่วางราบได้ 30–50°C นี่คือเหตุผลว่าทำไมม้วนลวดต่อที่จำหน่ายในสหราชอาณาจักรและสหภาพยุโรปจึงมีคำเตือนอย่างชัดเจนให้คลายเกลียวออกจนสุดก่อนใช้งานภายใต้ภาระหนัก

การสะสมความร้อนช่วยเร่งการเสื่อมสภาพของฉนวน ฉนวนพีวีซีมาตรฐานส่วนใหญ่ได้รับการจัดอันดับให้ทำงานต่อเนื่องที่อุณหภูมิ 70°C วงจรความร้อนสูงเกินไปซ้ำแล้วซ้ำเล่าทำให้ PVC เปราะ แตกร้าว และในที่สุดทำให้ตัวนำสัมผัสได้ ทำให้เกิดอันตรายจากไฟฟ้าช็อตและไฟไหม้ ซึ่งดูเหมือนจะหายไปหลายปีหลังจากความเสียหายครั้งแรก

ความเค้นทางกลของตัวนำและฉนวน

รัศมีการดัดเป็นข้อกำหนดที่สำคัญสำหรับสายเคเบิลใดๆ ลวดทุกประเภทมีรัศมีการโค้งงอขั้นต่ำ ซึ่งเป็นเส้นโค้งที่แคบที่สุดที่สามารถคงอยู่ได้โดยไม่เสียรูปถาวร การพันสายไฟรอบตะขอเล็กๆ ดุมม้วนสายไฟที่มีแกนแคบ หรือแม้แต่แขนของคุณเองก็อาจละเมิดรัศมีการโค้งงอขั้นต่ำนี้ได้ ผลที่ตามมา ได้แก่:

• การแตกหักแบบไมโครในเส้นลวดแต่ละเส้นภายในตัวนำ
• ความเครียดแตกร้าวในแจ็คเก็ตฉนวน โดยเฉพาะในสภาพแวดล้อมที่เย็น
• การแยกเปลือกออกจากฉนวนในสายเคเบิลหลายชั้น
• เพิ่มความต้านทาน ณ จุดที่เสียหาย ส่งผลให้เกิดความร้อนเฉพาะจุด

สำหรับสายเคเบิลยืดหยุ่นขนาดมาตรฐาน 1.5 มม.² ที่ใช้กันทั่วไปในสายต่อพ่วงในครัวเรือน โดยทั่วไปรัศมีโค้งงอขั้นต่ำที่แนะนำคือ 15–20 มม. คนส่วนใหญ่พันสายเคเบิลเป็นวงที่มีขนาดเล็กกว่านี้มากโดยที่ไม่ตระหนักถึงความเสียหายในระยะยาว

บทบาทของ เครื่องอัดรีดลวดและสายเคเบิล ในคุณภาพสายเคเบิล

ก่อนที่สายเคเบิลใดๆ จะถึงมือผู้บริโภค สายเคเบิลนั้นจะผ่านกระบวนการผลิตซึ่งมีเครื่องอัดรีดลวดและสายเคเบิลเป็นอุปกรณ์ส่วนกลาง เครื่องอัดรีดใช้ฉนวน ชั้นหุ้มฉนวน และชั้นเปลือกหุ้มบนตัวนำโดยการบังคับโพลีเมอร์หลอมเหลว — โดยทั่วไปคือ PVC, XLPE, LSZH หรือ TPE — ผ่านแม่พิมพ์ที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำที่อุณหภูมิ ความดัน และความเร็วที่ควบคุมได้ คุณภาพของกระบวนการอัดขึ้นรูปนี้จะเป็นตัวกำหนดโดยตรงว่าสายเคเบิลทนต่อแรงเค้นทางกายภาพของการพัน การงอ และการขดในชีวิตประจำวันได้ดีเพียงใด

พารามิเตอร์การอัดขึ้นรูปส่งผลต่อความทนทานอย่างไร

เครื่องอัดรีดลวดและสายเคเบิลทำงานภายในช่วงพารามิเตอร์ที่จำกัด การเบี่ยงเบนจากการตั้งค่าที่เหมาะสมที่สุดทำให้เกิดข้อบกพร่องที่อาจมองไม่เห็นด้วยตาเปล่า แต่ลดประสิทธิภาพทางกลและความร้อนของสายเคเบิลลงอย่างมาก:

นี่คือเหตุผลว่าทำไมสายเคเบิลจากผู้ผลิตที่มีชื่อเสียงซึ่งมีสายการผลิตเครื่องอัดรีดลวดและสายเคเบิลได้รับการตรวจสอบด้วยการทดสอบประกายไฟในสายการผลิต เกจวัดความหนาของผนัง และการวัดเส้นผ่านศูนย์กลางอย่างต่อเนื่อง จึงมีประสิทธิภาพเหนือกว่าการนำเข้าราคาถูกที่ข้ามการควบคุมคุณภาพเหล่านี้อย่างต่อเนื่อง สายเคเบิลที่มีผนังฉนวน 0.8 มม. สม่ำเสมอตลอดแนวจะงอได้มากกว่าหลายพันเท่าก่อนที่จะล้มเหลวมากกว่าสายเคเบิลที่มีจุดบาง 0.4 มม. ที่ด้านหนึ่ง

การเลือกใช้วัสดุฉนวนและผลกระทบต่อความยืดหยุ่น

สารประกอบโพลีเมอร์ที่ป้อนเข้าไปในเครื่องอัดรีดลวดและสายเคเบิลยังมีบทบาทสำคัญในวิธีที่สายเคเบิลที่เสร็จแล้วตอบสนองต่อการพันด้วย วัสดุฉนวนที่แตกต่างกันมีโปรไฟล์ความยืดหยุ่นที่แตกต่างกันมาก:

• พีวีซีมาตรฐาน: ต้นทุนต่ำ ใช้กันอย่างแพร่หลาย แต่จะแข็งและเปราะที่อุณหภูมิต่ำกว่า 0°C การพันสายเคเบิลหุ้มฉนวน PVC ในสภาพแวดล้อมที่เย็นจะเพิ่มความเสี่ยงของการแตกร้าวของฉนวนได้อย่างมาก
• PVC ยืดหยุ่น (พร้อมพลาสติไซเซอร์): ยืดหยุ่นได้ดีกว่ามากที่อุณหภูมิต่ำ ให้อภัยได้มากกว่าเมื่อขดแน่น นิยมใช้กับสายไฟต่อในครัวเรือน
• XLPE (โพลีเอทิลีนแบบครอสลิงค์): ทนความร้อนได้ดีเยี่ยมต่อเนื่องถึง 90°C มีคุณสมบัติเชิงกลดีกว่า PVC แต่มีความยืดหยุ่นน้อยกว่าที่อุณหภูมิห้อง ใช้ในสายเคเบิลสำหรับงานหนัก
• TPE (เทอร์โมพลาสติก อีลาสโตเมอร์): ความยืดหยุ่นที่เหนือกว่าและประสิทธิภาพอุณหภูมิเย็น สายเคเบิลที่มีแจ็กเก็ต TPE สามารถขดให้แน่นและไม่เสียหาย ซึ่งเป็นเหตุผลว่าทำไมสายเคเบิลเหล่านี้จึงนิยมใช้เป็นเครื่องมือแบบพกพาและอุปกรณ์กลางแจ้ง
• LSZH (ฮาโลเจนไร้ควันต่ำ): ใช้ในสภาพแวดล้อมที่ควันพิษเป็นปัญหาด้านความปลอดภัยจากอัคคีภัย เช่น อุโมงค์และศูนย์ข้อมูล โดยทั่วไปมีความแข็งกว่า PVC ที่เทียบเท่ากัน

การทราบว่าฉนวนของสายเคเบิลทำจากวัสดุใดช่วยให้คุณตัดสินใจได้อย่างมีข้อมูลมากขึ้นว่าสามารถพันฉนวนได้แน่นเพียงใด และภายใต้สภาวะอุณหภูมิแวดล้อมแบบใด

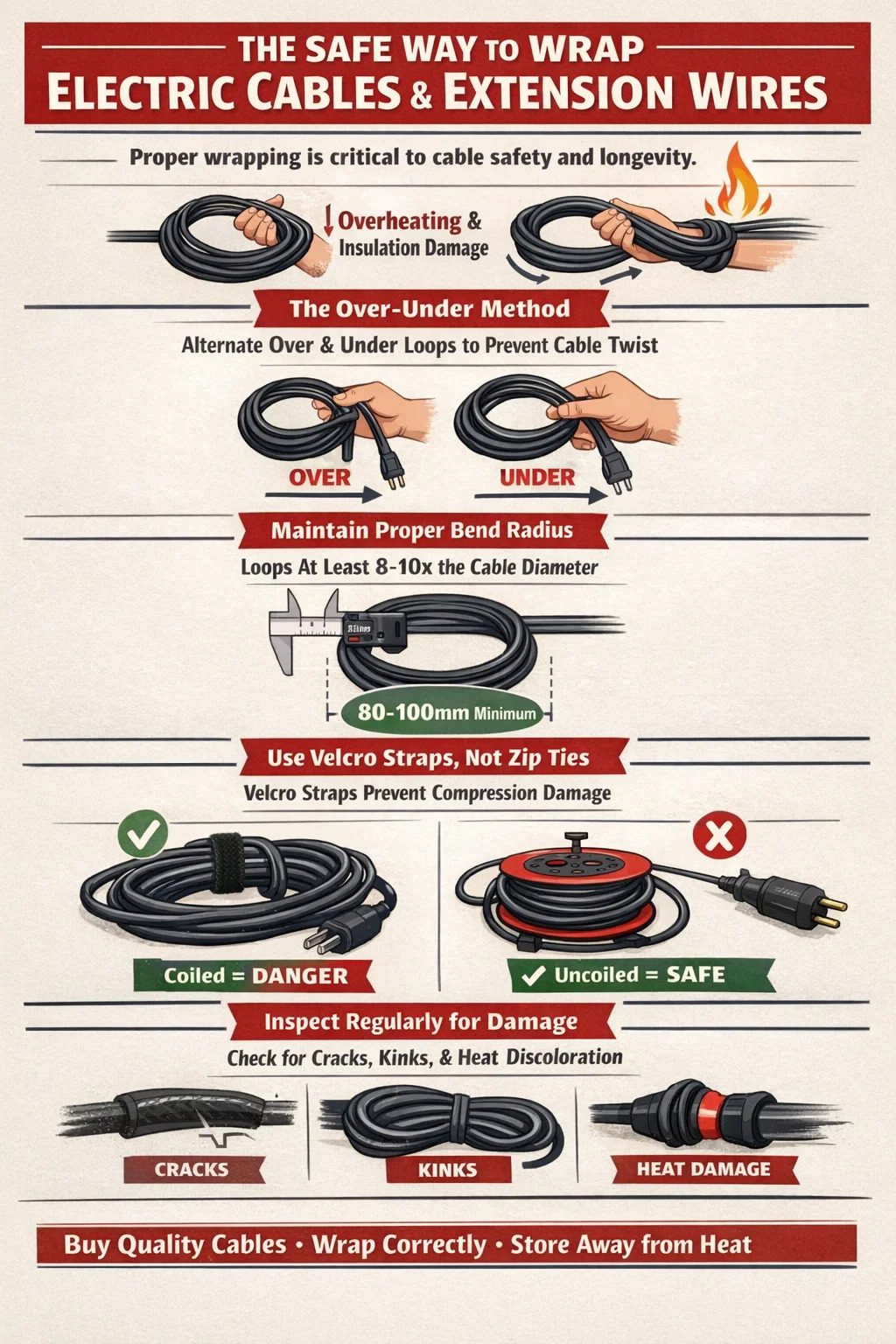

เทคนิคที่ถูกต้องในการพันสายไฟฟ้าและสายต่อ

เมื่อทราบถึงความเสี่ยงแล้ว คำถามเชิงปฏิบัติถัดไปคือวิธีการพันสายเคเบิลอย่างเหมาะสมเพื่อให้มีอายุการใช้งานยาวนานขึ้น ปลอดภัยยิ่งขึ้น และยังคงง่ายต่อการปรับใช้ มีวิธีการที่กำหนดไว้หลายวิธีที่ใช้โดยผู้เชี่ยวชาญในอุตสาหกรรมโสตทัศนูปกรณ์ ไฟฟ้า และการก่อสร้าง ซึ่งนำไปใช้ในชีวิตประจำวันและที่ทำงานได้อย่างสมบูรณ์แบบ

วิธีโอเวอร์-อันเดอร์

เทคนิคโอเวอร์อันเดอร์ถือเป็นมาตรฐานทองคำสำหรับการพันสายเคเบิลที่ต้องขดและจัดเก็บซ้ำๆ แทนที่จะพันสายเคเบิลในทิศทางการหมุนเดียวกันทุกครั้ง ซึ่งสร้างความเค้นบิดในตัวนำ คุณสลับทิศทางของแต่ละวง วงหนึ่งวน "เหนือ" ในลักษณะโค้งธรรมชาติ วงต่อไป "ใต้" โดยบิดเข้าด้านในเล็กน้อย ไปเรื่อยๆ สลับกัน ส่งผลให้คอยล์แบน กางออกโดยไม่หักงอ และไม่สะสมเอฟเฟกต์หน่วยความจำบิดเบี้ยวซึ่งจะทำลายสายเคเบิลเมื่อเวลาผ่านไป ช่างเทคนิคด้านเสียงและทีมงานกล้องมืออาชีพใช้วิธีนี้เป็นมาตรฐาน เนื่องจากไมโครโฟนหรือสายวิดีโอเส้นเดียวอาจมีราคาหลายร้อยดอลลาร์

คำนึงถึงรัศมีการโค้งงอขั้นต่ำ

ตามหลักปฏิบัติทั่วไป เส้นผ่านศูนย์กลางของห่วงเมื่อขดสายเคเบิลควรมีอย่างน้อย 8 ถึง 10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล สำหรับลวดต่อขยายที่มีเส้นผ่านศูนย์กลาง 10 มม. ทั่วไป หมายความว่ามีห่วงที่มีเส้นผ่านศูนย์กลางไม่เล็กกว่า 80–100 มม. การพันรอบตะขอแคบ ตะปูบางๆ หรือนิ้วของคุณทำให้เกิดการโค้งงอที่แน่นกว่านี้มาก และใช้ความเสียหายซ้ำซ้อนจนกระทั่งเกิดความล้มเหลว

การใช้สายรัดเคเบิล สายรัดตีนตุ๊กแก และม้วนที่เหมาะสม

วิธีที่คุณยึดสายเคเบิลที่พันไว้นั้นมีความสำคัญพอๆ กับเทคนิคการพันสายเคเบิล:

• สายรัดเวลโคร จะดีกว่าสายรัดแบบซิปพลาสติกเนื่องจากไม่บีบอัดสายเคเบิล การผูกซิปที่พันแน่นรอบมัดสายเคเบิลจะสร้างจุดที่มีแรงกดที่เข้มข้น ซึ่งอาจทำให้ฉนวนเปลี่ยนรูป และสร้างจุดอ่อนของฉนวนเมื่อเวลาผ่านไป
• สายรัดแบบตะขอและห่วงแบบใช้ซ้ำได้ ออกแบบมาโดยเฉพาะสำหรับสายเคเบิล — ที่มีจำหน่ายจากผู้ผลิต เช่น Hellermann Tyton และ Panduit — ใช้แรงกดรอบๆ คอยล์อย่างนุ่มนวลและสม่ำเสมอโดยไม่มีการหดตัว
• ม้วนสายเคเบิลที่มีเส้นผ่านศูนย์กลางแกนขนาดใหญ่ รักษารัศมีการโค้งงอที่ปลอดภัยตลอดความยาวที่เก็บไว้ทั้งหมด แนะนำให้ใช้ม้วนที่มีเส้นผ่านศูนย์กลางแกนอย่างน้อย 150 มม. สำหรับสายไฟต่อยาวสูงสุด 25 ม.
• รูปที่ 8 การจัดเก็บ บนขายึดหรือหมุดยึดตายตัวเป็นทางเลือกหนึ่งแทนการขดซึ่งช่วยลดการสะสมความเค้นบิดได้อย่างสมบูรณ์ สายเคเบิลจะพาดผ่านตัวเองที่จุดกึ่งกลางในการพันแต่ละครั้ง โดยยกเลิกการหมุนที่เกิดขึ้นในแต่ละด้าน

อย่าพันสายไฟต่อที่มีชีวิตและโหลดขณะขด

สิ่งนี้สมควรได้รับการเน้นย้ำในตัวเอง หากคุณใช้สายไฟต่อกับอุปกรณ์จ่ายไฟที่ใกล้กับกระแสไฟที่กำหนด — เช่น เครื่องทำความร้อนในพื้นที่ เครื่องมือไฟฟ้า หรือเครื่องฉีดน้ำแรงดันสูง — ลวดจะต้องคลายออกจนสุดก่อนใช้งาน การใช้สายต่อขยายแบบขดที่ 10 แอมป์บนสายเคเบิลพิกัด 13 แอมป์ถือเป็นความเสี่ยงจากไฟไหม้ ข้อมูลการสืบสวนอัคคีภัยในสหราชอาณาจักรระบุซ้ำแล้วซ้ำเล่าว่าสายต่อขยายแบบขดเป็นแหล่งกำเนิดประกายไฟในการเกิดเพลิงไหม้ภายในบ้าน กฎข้อบังคับการเดินสายไฟ IET และคำแนะนำของผู้ผลิตต่างสะท้อนถึงสิ่งนี้

เทคโนโลยีเครื่องอัดรีดลวดและสายเคเบิลมีอิทธิพลต่อพฤติกรรมการพันของสายเคเบิลสมัยใหม่อย่างไร

ความแตกต่างด้านประสิทธิภาพระหว่างสายเคเบิลที่ทนทานต่อรอบการพัน-แกะและสายเคเบิลที่ล้มเหลวหลังจากผ่านไปไม่กี่เดือนนั้นขึ้นอยู่กับสิ่งที่เกิดขึ้นภายในเครื่องอัดรีดสายไฟและสายเคเบิลในระหว่างการผลิตเกือบทั้งหมด กลุ่มผลิตภัณฑ์เครื่องอัดรีดสมัยใหม่มีความซับซ้อนมากขึ้นกว่าเมื่อ 20 ปีที่แล้วอย่างมาก และผลลัพธ์ของสายเคเบิลก็สะท้อนถึงความก้าวหน้าดังกล่าว

การอัดขึ้นรูปหลายชั้นแบบ Single-Pass

การกำหนดค่าเครื่องอัดรีดลวดและสายเคเบิลร่วมสมัยสามารถใช้ชั้นโพลีเมอร์หลายชั้นในการผ่านครั้งเดียวผ่านชุดประกอบแม่พิมพ์แบบตีคู่หรือแบบสามหัว เทคนิคการอัดรีดร่วมนี้จะสร้างสายเคเบิลที่ชั้นฉนวนและแจ็คเก็ตด้านนอกถูกหลอมรวมกันในระดับโมเลกุล แทนที่จะวางซ้อนกันเพียงอย่างเดียว สายเคเบิลที่อัดรีดร่วมต้านทานการหลุดล่อนภายใต้การดัดงอซ้ำๆ ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับสายเคเบิลใดๆ ก็ตามที่จะขดและคลายเกลียวเป็นประจำ

การหลอมโลหะอย่างต่อเนื่องและการประมวลผล XLPE

สำหรับสายเคเบิลที่มีข้อกำหนดสูงกว่า เครื่องอัดรีดลวดและสายเคเบิลจะป้อนเข้าไปในท่อวัลคาไนซ์แบบต่อเนื่อง (CV) โดยฉนวน XLPE ที่ถูกอัดจะถูกเชื่อมโยงข้ามด้วยความร้อนและความดันทันทีหลังการใช้งาน การเชื่อมโยงข้ามจะสร้างโครงข่ายโพลีเมอร์สามมิติที่ไม่สามารถหลอมละลายได้ ต่างจากฉนวนเทอร์โมพลาสติก และมีความทนทานต่อการเสียรูปถาวรได้ดีกว่ามากเมื่อพันสายเคเบิลภายใต้ภาระ สายเคเบิล XLPE สามารถทนต่ออุณหภูมิการทำงานต่อเนื่องได้สูงถึง 90°C เมื่อเทียบกับ 70°C สำหรับ PVC มาตรฐาน ซึ่งให้ความปลอดภัยด้านความร้อนที่มากขึ้นเมื่อเก็บสายเคเบิลในขดลวด

การควบคุมความหนาของผนังที่แม่นยำ

สายการผลิตเครื่องอัดรีดลวดและสายเคเบิลสมัยใหม่มีเกจเลเซอร์หรือเกจเส้นผ่านศูนย์กลางเอ็กซ์เรย์ และระบบตั้งศูนย์อัตโนมัติที่ช่วยให้ตัวนำอยู่ตรงกลางภายในแม่พิมพ์จนถึงค่าความคลาดเคลื่อน ±0.02 มม. หรือดีกว่า ช่วยให้มั่นใจได้ถึงความหนาของผนังที่สม่ำเสมอทั่วทั้งเส้นรอบวงของสายเคเบิล ความเยื้องศูนย์ - โดยที่ตัวนำอยู่นอกศูนย์กลาง ซึ่งทำให้ด้านหนึ่งของฉนวนบาง - เป็นหนึ่งในสาเหตุหลักของความล้มเหลวของฉนวนที่ส่วนโค้ง เนื่องจากด้านที่บางได้รับความเค้นเชิงกลมากที่สุดเมื่อสายเคเบิลงอ

เมื่อซื้อสายไฟต่อหรือสายไฟทั่วไป การมองหาผลิตภัณฑ์ที่ผลิตตามมาตรฐาน ไออีซี 60227, IEC 60502 หรือ BS 6004 ถือเป็นตัวแทนที่สมเหตุสมผลในการทราบว่ากระบวนการอัดรีดลวดและสายเคเบิลได้รับการควบคุมอย่างเหมาะสม มาตรฐานเหล่านี้ระบุความหนาของผนังขั้นต่ำ โครงสร้างตัวนำ และข้อกำหนดในการทดสอบทางไฟฟ้าว่าสายเคเบิลที่มีการอัดขึ้นรูปไม่ดีจะใช้งานไม่ได้

ข้อผิดพลาดทั่วไปเมื่อพันสายไฟฟ้าและสายต่อ

แม้แต่คนที่โดยทั่วไประมัดระวังอุปกรณ์ของตนก็ยังมักมีข้อผิดพลาดในการห่อซึ่งส่งผลให้เกิดความเสียหายร้ายแรงเป็นเวลาหลายเดือนหรือหลายปี ต่อไปนี้เป็นข้อผิดพลาดที่พบบ่อยที่สุดและเหตุใดจึงมีความสำคัญ:

• การพันจากปลายปลั๊กเข้าด้านใน: ซึ่งจะทำให้จุดที่เครียดทางกลไกมากที่สุด — การคลายความเครียดที่ปลั๊ก — อยู่ภายใต้ภาระการโค้งงอเพิ่มเติมทุกครั้งที่พันสายเคเบิล ให้เริ่มขดจากตรงกลางสายและสิ้นสุดที่ปลายทั้งสองเสมอ
• การยึดขดลวดให้แน่นโดยการบิดสายเคเบิลรอบตัวมันเอง: การผูกสายเคเบิลเข้ากับปมโดยใช้หางของมันเองจะทำให้เกิดการโค้งงอที่แหลมคมและจุดความเค้นบิดที่ไม่สามารถยกเลิกได้โดยไม่ทำให้สายเคเบิลตึงอีกต่อไป ใช้สายรัดตีนตุ๊กแกหรือสายรัดเคเบิลแยกต่างหากแทน
• การจัดเก็บสายเคเบิลในสถานที่อบอุ่นขณะขด: สายเคเบิลขดที่เก็บไว้ข้างหม้อไอน้ำ ใกล้หม้อน้ำ หรือในรถที่ร้อนจัด ช่วยเร่งการอพยพของพลาสติไซเซอร์ออกจากฉนวน PVC ได้อย่างมาก เมื่อพลาสติไซเซอร์หมดไป PVC จะแข็งและเปราะ
• การพันสายเคเบิลรอบที่จับอุปกรณ์อย่างแน่นหนา: หลายๆ คนพันสายไฟต่อรอบด้ามจับของเครื่องมือไฟฟ้าหรือเครื่องดูดฝุ่นให้แน่นเพื่อจัดเก็บ รัศมีที่แคบที่จุดพันและแรงกดจากความตึงของสายเคเบิลทำให้เกิดการเสียรูปถาวร
• การซ้อนสิ่งของที่มีน้ำหนักมากไว้บนสายเคเบิลขด: คอยล์แบบแบนที่เก็บไว้ใต้ชั้นวางโดยมีเครื่องมือหรืออุปกรณ์วางซ้อนกันอยู่จะส่งผลให้ฉนวนเสียรูปจากการบีบอัด สิ่งนี้สร้างความเสียหายอย่างยิ่งต่อสายเคเบิลแบบริบบิ้นแบบแบน

การตรวจสอบสายเคเบิลเพื่อหาความเสียหายที่เกิดจากการพันที่ไม่ถูกต้อง

แง่มุมหนึ่งที่ไม่ได้รับการประเมินค่าของสายเคเบิลคือการรู้ว่าต้องคำนึงถึงอะไรเมื่อประเมินว่าประวัติการพันของสายเคเบิลทำให้เกิดความเสียหายหรือไม่ การตรวจสอบด้วยสายตาจะตรวจพบปัญหาร้ายแรงที่สุดก่อนที่จะกลายเป็นอันตรายด้านความปลอดภัย

สัญญาณที่มองเห็นได้ของความเสียหายจากการห่อ

• หงิกงอ: รอยพับรูปตัว V หรือรูปตัว U ที่แหลมคมในปลอกหุ้มสายไฟซึ่งจะไม่คลายตัวเมื่อวางสายเคเบิลให้แบน สิ่งนี้บ่งชี้ว่าสายตัวนำด้านล่างเสียรูปอย่างถาวร
• รอยเน้นสีขาวบนเสื้อตัวนอก: การเปลี่ยนสีซีดหรือออกสีขาวที่จุดโค้งงอบ่งชี้ว่าโพลีเมอร์ยืดตัวเกินขีดจำกัดความยืดหยุ่น สิ่งนี้เรียกว่า "ความเครียดไวท์เทนนิ่ง" และเป็นสัญญาณเตือนล่วงหน้าของการแตกร้าวที่จะเกิดขึ้น
• การแตกร้าวที่มองเห็นได้บนเสื้อตัวนอก: รอยแตกบนพื้นผิวใด ๆ ควรถือเป็นข้อบกพร่องที่ไม่ผ่านคุณสมบัติ แม้ว่าฉนวนที่อยู่ด้านล่างจะดูไม่บุบสลาย แต่แจ็คเก็ตที่ร้าวช่วยให้ความชื้นซึมเข้าไปได้ ซึ่งเร่งให้เกิดการกัดกร่อนของตัวนำและทำให้เกิดความล้มเหลวของฉนวนในที่สุด
• ชุดถาวรหรือ "การขดหน่วยความจำ": สายเคเบิลที่คงรูปทรงขดไว้และไม่สามารถวางให้แบนได้โดยไม่ดีดกลับจะมีความเค้นบิดภายในอย่างมาก สิ่งนี้มีอันตรายน้อยกว่าการแตกร้าว แต่บ่งบอกถึงความเหนื่อยล้าที่สะสม
• การเปลี่ยนสีของความร้อนที่ทางเข้าสายเคเบิลของปลั๊กหรือเต้ารับ: การเปลี่ยนสีสีน้ำตาลหรือสีเหลืองของปลอกหุ้มสายไฟใกล้กับขั้วต่อบ่งชี้ว่ามีความร้อนสูงเกินไป ซึ่งมักเกิดจากการต้านทานมากเกินไปที่จุดโค้งงอที่เสียหายภายในโซนทางเข้าของปลั๊ก

สายเคเบิลใดๆ ที่งอ แตกร้าว ความเครียดขาว หรือการเปลี่ยนสีจากความร้อน ควรถอดออกทันที การพยายามซ่อมแซมสายไฟในครัวเรือนด้วยเทปพันสายไฟไม่ใช่วิธีแก้ปัญหาระยะยาวที่ปลอดภัย กาวเทปจะเสื่อมสภาพเมื่อเวลาผ่านไป และความเสียหายที่เกิดขึ้นกับตัวนำอาจไม่สามารถมองเห็นได้จากภายนอก

การเลือกสายไฟต่อและสายเคเบิลที่สร้างขึ้นสำหรับการพันซ้ำ

หากการใช้งานของคุณเกี่ยวข้องกับการขดและคลายเกลียวสายเคเบิลบ่อยครั้ง — เครื่องมือกลางแจ้ง อุปกรณ์พกพา การใช้งานในโรงงาน — การเลือกสายเคเบิล ณ จุดที่ซื้อจะเป็นตัวกำหนดว่าสายเคเบิลจะมีอายุการใช้งานนานแค่ไหนและจะสามารถจัดเก็บได้อย่างปลอดภัยเพียงใด นี่คือสิ่งที่ควรมองหา:

ตัวนำคลาส 5 และคลาส 6 - การกำหนดเกลียวละเอียดภายใต้ IEC 60228 - สามารถมีเส้นผ่านศูนย์กลางเกลียวแต่ละเส้นเล็กเพียง 0.1 มม. เทียบกับ 0.4 มม. ในตัวนำโซลิดคลาส 1 การพันเกลียวแบบละเอียดนี้ทำได้โดยการวาดตัวนำที่แม่นยำและเครื่องพันมัดที่ต้นทางของเครื่องอัดรีดลวดและสายเคเบิล และโดยพื้นฐานแล้วมันจะเปลี่ยนวิธีที่สายเคเบิลที่เสร็จแล้วตอบสนองต่อการดัดงอโดยพื้นฐาน ตัวนำคลาส 5 ในตะกั่วแบบยืดหยุ่นขนาด 1.5 มม.² อาจมีเส้นทองแดงมากกว่า 30 เส้น แต่ละเส้นรับกระแสไฟเพียงส่วนหนึ่งของทั้งหมด โดยแต่ละเส้นสามารถเคลื่อนที่สัมพันธ์กับเส้นข้างเคียงได้ในขณะที่สายเคเบิลงอ นี่คือเหตุผลว่าทำไมสายต่อพ่วงแบบยืดหยุ่นจึงรู้สึกแตกต่างอย่างเห็นได้ชัดจากสายไฟแบบตายตัวภายในผนัง — และเหตุใดสายเหล่านี้จึงสามารถอยู่รอดได้หลายพันรอบในการพันซึ่งจะทำให้ตัวนำแข็งแตกหักภายในเวลาไม่กี่วัน

บริบททางอุตสาหกรรมและข้อบังคับ: มาตรฐานพูดถึงอะไรเกี่ยวกับการพันสายเคเบิล

โดยทั่วไปกฎระเบียบด้านความปลอดภัยทางไฟฟ้าและมาตรฐานสายเคเบิลไม่ได้กำหนดวิธีที่ผู้บริโภคควรพันสายเคเบิลอย่างชัดเจน แต่จะกำหนดเกณฑ์การผลิตและการใช้งานที่ทำให้สามารถห่อสายเคเบิลได้อย่างปลอดภัย การทำความเข้าใจมาตรฐานเหล่านี้ช่วยให้เข้าใจบริบทว่าสายเคเบิลได้รับการออกแบบมาให้ทนทานอย่างไร

• IEC 60227 ระบุสายเคเบิลหุ้มฉนวน PVC สำหรับแรงดันไฟฟ้าที่กำหนดสูงถึงและรวมถึง 450/750V ซึ่งครอบคลุมข้อกำหนดด้านการก่อสร้าง การทดสอบ และการทำเครื่องหมายที่การทำงานของเครื่องอัดรีดลวดและสายเคเบิลต้องเป็นไปตามข้อกำหนดเพื่อผลิตสายเคเบิลที่เป็นไปตามข้อกำหนด
• IEC 60884 และ บี 1363 ครอบคลุมระบบปลั๊กและเต้ารับที่สายไฟต่อเชื่อมต่ออยู่ และรวมถึงข้อกำหนดการคลายความเครียดที่ป้องกันจุดเข้าสายเคเบิล ซึ่งเป็นตำแหน่งที่เสี่ยงที่สุดสำหรับความเสียหายที่เกิดจากการโค้งงอ
• EN 50525 เป็นมาตรฐานยุโรปที่สอดคล้องกันสำหรับสายไฟแรงดันต่ำ รวมถึงสายไฟอ่อนตัวสำหรับการใช้งานทั่วไป โดยระบุการทดสอบการดัดงอ การทดสอบอายุความร้อน และข้อกำหนดความยืดหยุ่นของตัวนำขั้นต่ำที่สายเคเบิลต้องผ่านก่อนจึงจะสามารถขายในตลาดยุโรปได้
• คำแนะนำ HSE (ผู้บริหารด้านสุขภาพและความปลอดภัยแห่งสหราชอาณาจักร) เกี่ยวกับความปลอดภัยทางไฟฟ้าในสถานที่ทำงานแสดงรายการสายต่อขยายแบบขดที่ใช้ที่หรือใกล้กระแสไฟฟ้าที่กำหนดว่าเป็นอันตรายทางไฟฟ้าที่ได้รับการยอมรับ โดยแนะนำให้พนักงานใช้ม้วนสายเคเบิลที่มีตัวตัดความร้อนเมื่อสายต่อขยายการทำงานที่โหลดสูง

การทดสอบการดัดงอที่ระบุใน EN 50525 โดยงอตัวอย่างสายเคเบิลรอบแกนหมุนที่มีเส้นผ่านศูนย์กลางที่กำหนดเป็นเวลาอย่างน้อย 30,000 รอบ เป็นการบ่งชี้ที่เป็นรูปธรรมว่าสายเคเบิลที่ได้มาตรฐานได้รับการออกแบบให้ทนทานได้ สายเคเบิลที่ผ่านการทดสอบนี้ที่โรงงาน ซึ่งผลิตด้วยลวดและเครื่องอัดรีดสายเคเบิลที่ได้รับการสอบเทียบอย่างเหมาะสม โดยมีความหนาของผนังสม่ำเสมอและคุณภาพของโพลีเมอร์ที่ดี มีอายุการใช้งานที่แตกต่างโดยพื้นฐานจากสายเคเบิลที่ไม่สอดคล้องตามมาตรฐานซึ่งข้ามการทดสอบเหล่านี้

สรุปการปฏิบัติ: กฎสำคัญสำหรับการพันสายไฟฟ้าอย่างปลอดภัย

ต่อไปนี้เป็นหลักการสำคัญสำหรับทุกคนที่ต้องจัดการสายไฟฟ้าและสายต่อในบ้าน เวิร์กช็อป หรือในที่ทำงาน โดยรวบรวมทุกอย่างไว้เป็นแนวทางที่นำไปปฏิบัติได้:

1. คลายสายไฟต่อพ่วงจนสุดเสมอก่อนใช้งานภายใต้ภาระไฟฟ้าที่หนักหน่วง แม้แต่การคลายเกลียวบางส่วนก็ยังดีกว่าไม่มีเลย การใช้สายไฟขนาด 13 แอมป์แบบขดที่ 10 แอมป์ขึ้นไปถือเป็นความเสี่ยงจากไฟไหม้ที่บันทึกไว้
2. ใช้เทคนิคการห่อแบบบน-ล่าง สำหรับสายที่จะม้วนและคลายเกลียวบ่อยๆ ซึ่งช่วยลดหน่วยความจำแบบบิดและยืดอายุการใช้งานของสายเคเบิลได้อย่างมาก
3. รักษาเส้นผ่านศูนย์กลางของห่วงไว้อย่างน้อย 8–10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล เมื่อขด สำหรับสายเคเบิลขนาด 10 มม. ห่วงควรมีเส้นผ่านศูนย์กลางขั้นต่ำ 80–100 มม.
4. พันขดลวดให้แน่นด้วยสายรัดตีนตุ๊กแกแทนที่จะใช้สายรัดแบบซิป สายรัดซิปสร้างความเสียหายจากการบีบรัดที่จุดยึดเมื่อเวลาผ่านไป
5. ซื้อสายเคเบิลที่ผลิตตามมาตรฐาน IEC หรือ BS และมองหาฉนวน PVC หรือ TPE ที่ยืดหยุ่น และตัวนำตีเกลียวละเอียด Class 5 หรือ Class 6 สำหรับการใช้งานที่เกี่ยวข้องกับการขดปกติ
6. ตรวจสอบสายเคเบิลอย่างสม่ำเสมอ สำหรับการหักงอ ความเครียดตกขาว การแตกร้าว หรือการเปลี่ยนสีจากความร้อนใกล้ปลั๊ก ถอดสายเคเบิลที่เสียหายออกจากบริการทันที
7. เก็บสายไฟให้ห่างจากแหล่งความร้อน และหลีกเลี่ยงการวางของหนักซ้อนกันบนสายขด

สายเคเบิลไม่ใช่ส่วนประกอบที่ไม่ต้องบำรุงรักษา การผสมผสานระหว่างเทคนิคการพันที่ถูกต้อง การเลือกสายเคเบิลที่เหมาะสม — ได้รับการสนับสนุนจากการผลิตเครื่องอัดรีดลวดและสายเคเบิลที่มีคุณภาพ — และการตรวจสอบอย่างสม่ำเสมอทำให้เกิดระบบที่มีทั้งความปลอดภัยและประหยัดในระยะยาว ความแตกต่างด้านต้นทุนระหว่างสายต่อพ่วงที่ทำมาอย่างดีและลวดต่อพ่วงราคาถูกที่ไม่เป็นไปตามข้อกำหนดนั้นแทบจะไม่เกินสองสามดอลลาร์หรือปอนด์เลย ความแตกต่างของต้นทุนในผลลัพธ์ของความล้มเหลวนั้นยิ่งใหญ่กว่าอย่างล้นหลาม
