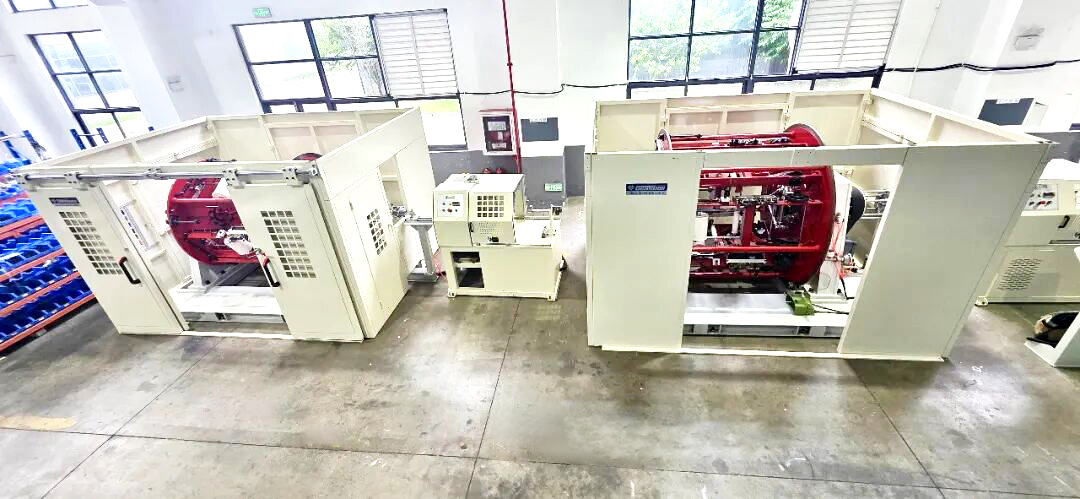

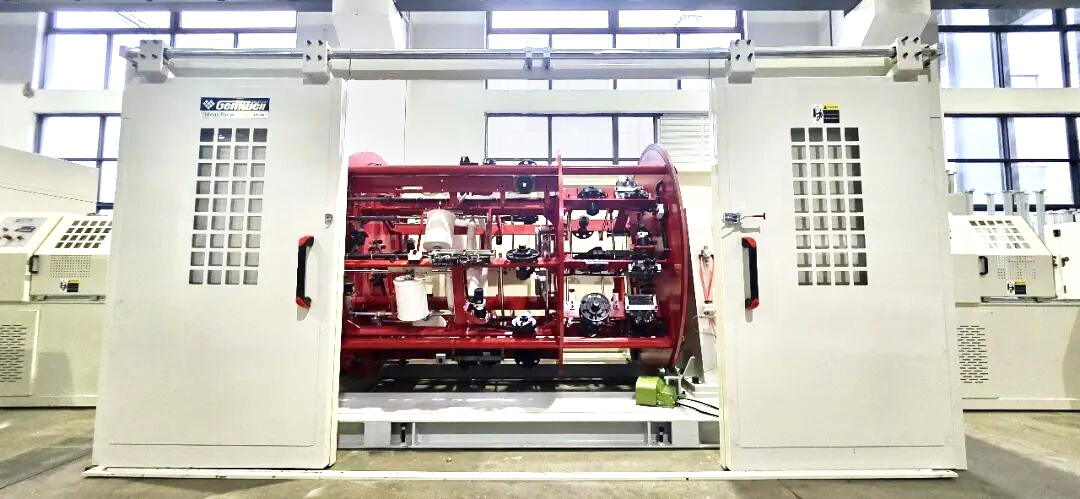

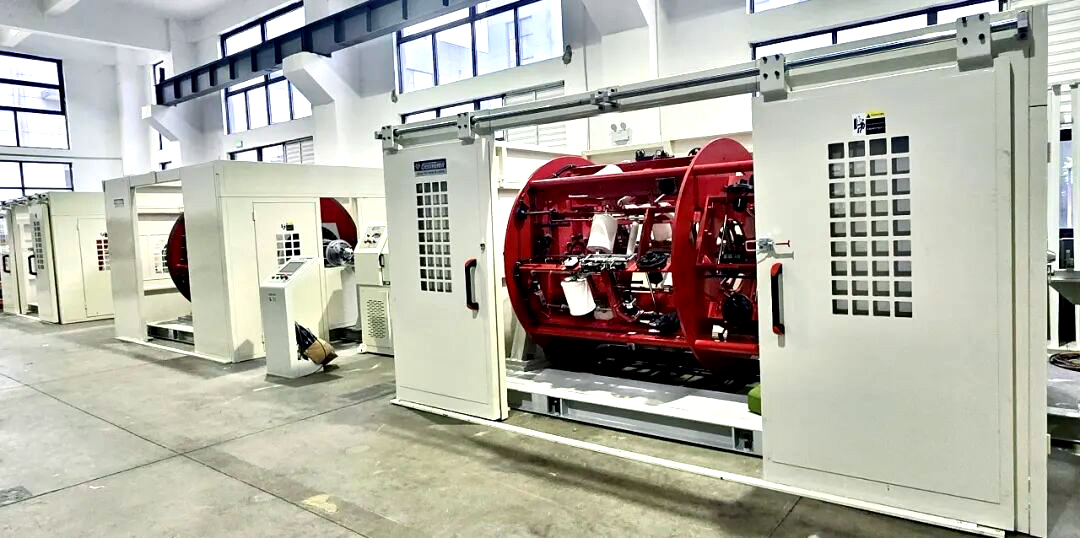

เครื่องพันเกลียวและเดินสายเคเบิลดาวเคราะห์แบบป้อนขนานความเร็วสูง

เพื่อตอบสนองความต้องการการส่งข้อมูลความเร็วสูงของศูนย์ข้อมูล การเชื่อมต่อระหว่างเซิร์ฟเวอร์ความเร็วสูงของ AI, 5G และแอปพลิเคชันข้อมูลขนาดใหญ่ เราได้พัฒนาเครื่องวางแนวดาวเคราะห์คู่ขนานความเร็วสูงแบบพิเศษของ AI เครื่องจักรนี้ได้รับการออกแบบสำหรับการพันสายสัญญาณแบบแบนหลายคู่ (เช่น ประเภท QSFP และ SFP) มีคุณลักษณะกรวยตีเกลียว/กลไกกระสวยที่ออกแบบมาเป็นพิเศษ ซึ่งป้องกันไม่ให้สายแพบิดหรือพลิกในระหว่างกระบวนการตีเกลียว จึงมั่นใจในความทนทานและป้องกันความล้มเหลวจากความเมื่อยล้าในสภาพแวดล้อมการเดินสายศูนย์ข้อมูลที่มีความหนาแน่นสูง เราเสนอการปรับแต่งส่วนบุคคลเพื่อตอบสนองความต้องการของลูกค้าที่หลากหลาย เกี่ยวกับฮาร์ดแวร์ ลูกค้าสามารถเลือกรุ่นเครื่องจักรและแบรนด์ส่วนประกอบหลักได้หลากหลาย ในขณะที่ระบบควบคุมไฟฟ้ามีให้เลือกตั้งแต่การกำหนดค่าแบบประหยัดไปจนถึงการกำหนดค่าขั้นสูง เนื่องจากราคาเครื่องจักรแตกต่างกันไปอย่างมากตามการกำหนดค่าโดยรวม ต้นทุนสุดท้ายจึงถูกกำหนดโดยระดับข้อมูลจำเพาะของผลิตภัณฑ์ที่ลูกค้าเลือกเป็นหลัก นอกจากนี้ เนื่องจากเป็นผลิตภัณฑ์สั่งทำพิเศษที่ไม่ได้มาตรฐานซึ่งผลิตในปริมาณน้อย วงจรสำหรับการออกแบบ การผลิต การติดตั้ง และการทดสอบการใช้งานจึงค่อนข้างยาวนาน ลูกค้าควรให้เวลารอคอยสินค้าที่เพียงพอเพื่อให้แน่ใจว่ามีการส่งมอบทันเวลา

สายเคเบิลความเร็วสูง AI สายเคเบิลคู่ขนานแบบจ่ายผลตอบแทนประเภทสายเกลียวดาวเคราะห์

คุณสมบัติผลิตภัณฑ์

เพื่อให้เป็นไปตามข้อกำหนดความสมบูรณ์ของสัญญาณที่เข้มงวดของการเชื่อมต่อระหว่างกันความเร็วสูง 112G/224G PAM4 ภายในคลัสเตอร์การประมวลผล AI และศูนย์ข้อมูล ผู้ผลิตสายเคเบิล DAC ความเร็วสูง (เช่น QSFP-DD และ OSFP) ต้องเผชิญกับความท้าทายทางเทคนิคที่สำคัญ รวมถึงความผันผวนของอิมพีแดนซ์ การสูญเสียการส่งคืน และความล้าทางกลไกที่เกิดจากรูปแบบสายเคเบิลที่หนาแน่น เครื่องจักรผลิตจำนวนมากโดยเฉพาะนี้ ออกแบบมาเพื่อการเดินสายความเร็วสูงของสายคู่ขนาน จัดการกับปัญหาในการส่งผ่านความถี่สูงเหล่านี้ ข้อได้เปรียบหลักของมันอยู่ในสามประเด็นสำคัญ:

1. การควบคุมแรงตึงแบบไดนามิกเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ: ระบบใช้หน่วยจ่ายออกที่ขับเคลื่อนด้วยเซอร์โวที่มีความแม่นยำ เพื่อรักษาแรงตึงแบบไดนามิกคงที่บนคู่สายขนานหลายคู่ระหว่างการเดินสายเคเบิลความเร็วสูง ด้วยการลดความผันผวนของความตึงเครียด ระบบจะป้องกันการเสียรูปของชั้นฉนวนด้วยแรงดึงระดับจุลภาคได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าอิมพีแดนซ์และการเอียงเฉพาะของสายเคเบิลที่เสร็จแล้วจะเป็นไปตามมาตรฐานการส่งผ่านความถี่สูงอย่างเคร่งครัด

2. กระสวยตีเกลียวทรงกรวยแบบพิเศษที่ช่วยลด "การพลิกขอบ" ในคู่แบบแบน: จัดการกับแนวโน้มที่คู่ลวดแบน (Twinax) บิดหรือแนวไม่ตรง (พลิก) ในระหว่างการตีเกลียว เครื่องจึงติดตั้งรถรับส่งตีเกลียวทรงกรวยที่ออกแบบมาเป็นพิเศษ ส่วนประกอบนี้ให้คำแนะนำแบบก้าวหน้าแก่คู่สายก่อนถึงจุดที่พันเกลียว เพื่อล็อคตำแหน่งเพื่อป้องกันการพลิกกลับ ช่วยให้มั่นใจได้ถึงการกระจายความเค้นที่สม่ำเสมอทั่วทั้งโปรไฟล์ของสายเคเบิล และขจัดความเข้มข้นของความเค้นทางกายภาพที่เกิดจากการเสียรูปของขอบ

3. การขจัดความเครียดของโครงสร้างภายในระหว่างการเดินสายเคเบิล: กระบวนการนี้ช่วยเพิ่มความต้านทานการโค้งงอและความเมื่อยล้าของสายเคเบิลที่เสร็จแล้ว ซึ่งเป็นสิ่งสำคัญสำหรับสภาพแวดล้อมการกำหนดเส้นทางที่มีความหนาแน่นสูงที่จำกัดในศูนย์ข้อมูล ซึ่งจะช่วยยืดอายุการใช้งานของโครงสร้างทางกายภาพในระหว่างการดำเนินการระยะยาวได้อย่างมาก
