ภาพรวมโดยละเอียดของโครงสร้างสายเคเบิลดิฟเฟอเรนเชียลความเร็วสูง (Twinax) กระแสหลัก 5 เส้น

สำหรับสายเคเบิล Twinax ในเซิร์ฟเวอร์ AI การลด Dk ที่มีประสิทธิผลของฉนวน (อากาศ µ1, FEPµ2.1) เป็นกุญแจสำคัญในการลดการสูญเสียความถี่สูง การเอียง และความไม่เสถียรของอิมพีแดนซ์ แนวทางการผลิตต้นทุนต่ำห้าวิธีได้รับการพัฒนาเพื่อให้บรรลุเป้าหมายนี้

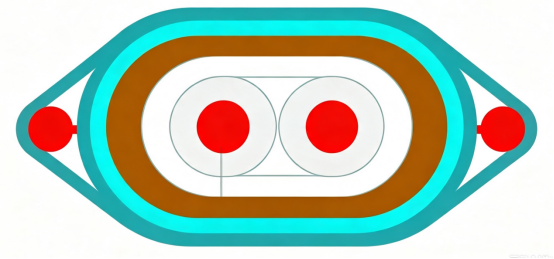

โซลูชันการก่อสร้างเทป EPTFE

โครงสร้างลำดับชั้น
สีแดง ：ตัวนำสัญญาณ (ทองแดงชุบเงิน / โลหะผสมทองแดง)
สีเทา ：ฉนวนหลัก FEP แบบไม่มีโฟม (แข็ง) ด้านใน
ฟ้าอ่อน ：ตัวฉนวน EPTFE Wrap หลัก
สีน้ำเงินเข้ม ：เทปป้องกันด้านนอก / ชั้นป้องกัน (Cu-Foil, Al-Foil และส่วนประกอบโครงสร้างอื่น ๆ )
วงกลมสีแดงเล็กๆ ด้านข้าง ：โครงสร้างสายดิน / ท่อระบายน้ำ

1.หลักกระบวนการ
เทป EPTFE ถูกพันเข้ากับตัวนำภายใต้การควบคุมความตึงและการทับซ้อนกัน อากาศที่ติดอยู่ภายในโครงสร้างพรุนขนาดเล็กทำให้ได้ Dk ที่มีประสิทธิภาพต่ำที่ ความเข้มข้น 1.4–1.6"

2.ข้อดีที่สำคัญ
โครงสร้างนี้ให้การสูญเสียอิเล็กทริกต่ำเป็นพิเศษ การสูญเสียการแทรกซึมที่ต่ำมาก ความต้านทานต่ออุณหภูมิสูง และค่า Dk ที่มีประสิทธิภาพใกล้กับอากาศ

3.การใช้งาน
Twinax ความเร็วสูงพิเศษ 448G/800G, ลิงก์ความเร็วสูงระยะไกล และการเชื่อมต่อระหว่างกันทางคอมพิวเตอร์ระดับไฮเอนด์ที่มีความสำคัญต่อ IL

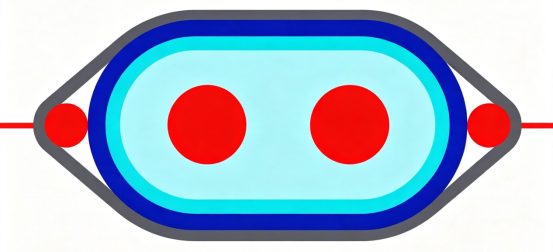

โซลูชันการอัดขึ้นรูป FEP แบบสองชั้น

การแบ่งชั้นโครงสร้าง (จากภายในสู่ภายนอก)
ตัวนำสัญญาณสองตัวทำจากทองแดงชุบเงินหรือโลหะผสมทองแดง
ชั้นใน : ฉนวนหลัก FEP แข็ง อัดขึ้นรูปแกนเดียว
ชั้นนอก : โอเวอร์แจ็คเก็ต FEP ทั่วไป อัดรีดร่วมบนตัวนำทั้งสอง
สายดินทั้งสองด้านของชุดประกอบ

1.หลักกระบวนการ
การอัดขึ้นรูปสองขั้นตอน: FEP แข็งจะถูกอัดรีดเหนือตัวนำแต่ละตัวแยกกันก่อน จากนั้นแกนฉนวนทั้งสองจะถูกวางเคียงข้างกันและอัดทับด้วยชั้น FEP ด้านนอก ทำให้เกิดเป็นฉนวนฟลูออโรเรซิ่นแข็งสองชั้น
2.ข้อดี
ขนาดที่มั่นคง ทนทานต่อสารเคมีและความแข็งแรงทางกลดีเยี่ยม กระบวนการสุกเต็มที่และให้ผลผลิตสูง
3. สถานการณ์การใช้งาน
สายเคเบิลความเร็วสูงปานกลาง/สั้นถึง 224G; การเชื่อมต่อระหว่างกันความเร็วสูงอุตสาหกรรมที่อุณหภูมิสูง ลิงค์ดิฟเฟอเรนเชียลความเร็วสูงอเนกประสงค์ราคาประหยัดปานกลาง

Twin Conductor Co-Extrusion (เสาหิน)

การแบ่งชั้นโครงสร้าง (จากภายในสู่ภายนอก):
ตัวนำสัญญาณแบบขนานสองตัว
ไดอิเล็กตริก FEP/PFA แข็งเสาหินอัดเดี่ยวผ่านตัวนำทั้งสองตัว พร้อมเทปป้องกันด้านนอกแบบบาง
วางสายดินไว้ทั้งสองด้าน

1.หลักกระบวนการ
แม่พิมพ์แกนรีคู่รูปไข่ที่ออกแบบมาเป็นพิเศษช่วยให้สามารถรีดขึ้นรูปครั้งเดียว โดยฝังตัวนำทั้งสองไว้ในไดอิเล็กตริกทั่วไปและล็อคระยะพิทช์ตรงกลางระหว่างการอัดรีด

2.ข้อดี
ความสม่ำเสมอของระยะห่างของตัวนำที่แน่นทำให้เกิดการเอียงภายในคู่ที่ต่ำมาก ขั้นตอนกระบวนการน้อยลงและต้นทุนต่ำกว่าการอัดขึ้นรูป FEP แบบสองขั้นตอน ความสม่ำเสมอของความต้านทานที่ดีเยี่ยม

3.สถานการณ์การใช้งาน
สายเคเบิลความเร็วสูงที่เข้าถึงได้ระยะสั้น การเชื่อมต่อระหว่าง PCB การเชื่อมต่อแบ็คเพลน และการเชื่อมต่อแบบเอียงภายในคู่ต่ำ

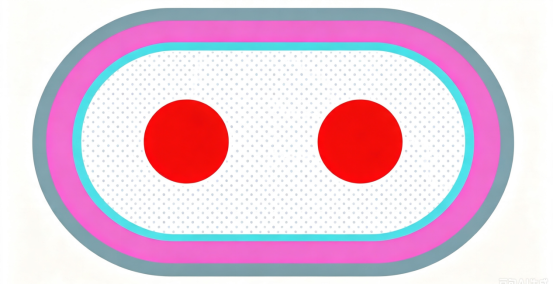

FEP ที่มีโฟมทางกายภาพ

การแบ่งชั้นโครงสร้าง (จากภายในสู่ภายนอก):
ตัวนำสัญญาณคู่
ฉนวน FEP ไมโครเซลล์
ผิวชั้นนอก FEP ที่เป็นของแข็ง

1.หลักกระบวนการ
ในระหว่างการอัดขึ้นรูป ไนโตรเจนแรงดันสูงจะถูกฉีดเข้าไปใน FEP ที่หลอมละลาย ทำให้เกิดไมโครโมฆะเซลล์ปิดที่จะเจือจางอิเล็กทริกด้วยอากาศ และลด Dk โดยรวมลง

2.ข้อดี
Dk และการลดทอนต่ำกว่า FEP ที่เป็นของแข็ง ความต้านทานที่ควบคุมได้

3.การใช้งาน
สายเคเบิลความเร็วสูงของศูนย์ข้อมูล 224G–448G สำหรับระยะการเข้าถึงปานกลางถึงระยะไกล
เชื่อมต่อระหว่างกัน

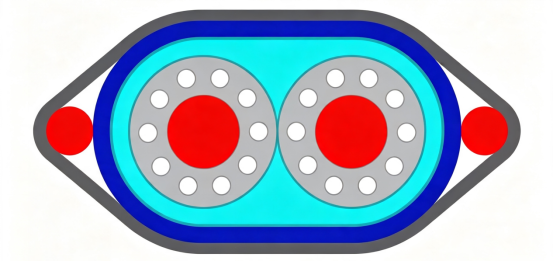

โครงสร้างรูรากบัว

การแบ่งชั้นโครงสร้าง (จากภายในสู่ภายนอก)

ตัวนำสัญญาณสองตัว
ช่องช่องว่างตามยาวตามเส้นรอบวงรอบตัวนำ (ช่องอากาศต่อเนื่องตลอดความยาวของสายเคเบิล เช่น รูรากบัว)
ฉนวน FEP ที่เป็นของแข็งด้านนอก
สายรองรับการวางตำแหน่งด้านข้าง

1.หลักกระบวนการ
แม่พิมพ์รากบัวสร้างช่องอากาศต่อเนื่อง (เชื่อมต่อถึงกัน) เพื่อให้ Dk ต่ำ เพิ่มประสิทธิภาพ แตกต่างจากช่องว่างเซลล์ปิดของ FEP ที่มีฟอง

2.ข้อดี
การเปลี่ยนแปลงความต้านทานการดัดงอน้อยลงเมื่อเทียบกับโฟมทางกายภาพที่การสูญเสียเท่ากัน ต้นทุนที่ต่ำกว่า; HF SI ที่ยอดเยี่ยม; ไม่มีอุปกรณ์เกิดฟองแรงดันสูง

3.การใช้งาน
สายเคเบิลทองแดงความเร็วสูงรุ่นถัดไป PCIe 6.0, 448G – โซลูชันใหม่สำหรับเซิร์ฟเวอร์ประมวลผล

เสริมศักยภาพให้กับสายการผลิตของคุณด้วยความสามารถในการผลิตสายเคเบิลความเร็วสูงอย่างแท้จริง
คลิกลิงก์ด้านล่างเพื่อขอโซลูชันอุปกรณ์ที่ปรับแต่งตามความต้องการของคุณ ↓

สายเคเบิลทองแดงความเร็วสูง TWINAXIAL

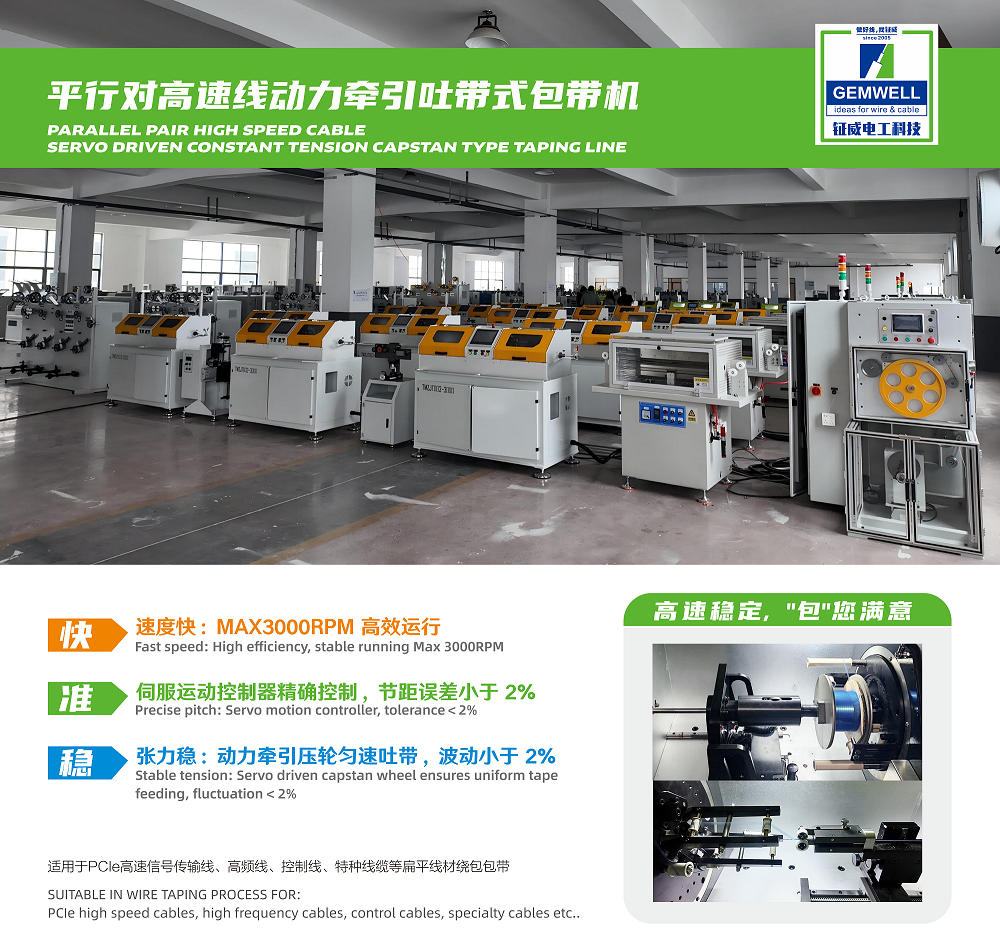

ไลน์การติดเทปแรงดึงคงที่ของเซอร์โว - ชนิดแคปสแตน
เครื่องพันเทปที่ควบคุมด้วยเซอร์โวพร้อมฟอยล์รองรับแรงดึงที่มั่นคงและเทป PTFE เพื่อการชีลด์และอิมพีแดนซ์ที่สม่ำเสมอ
ความมั่นคง

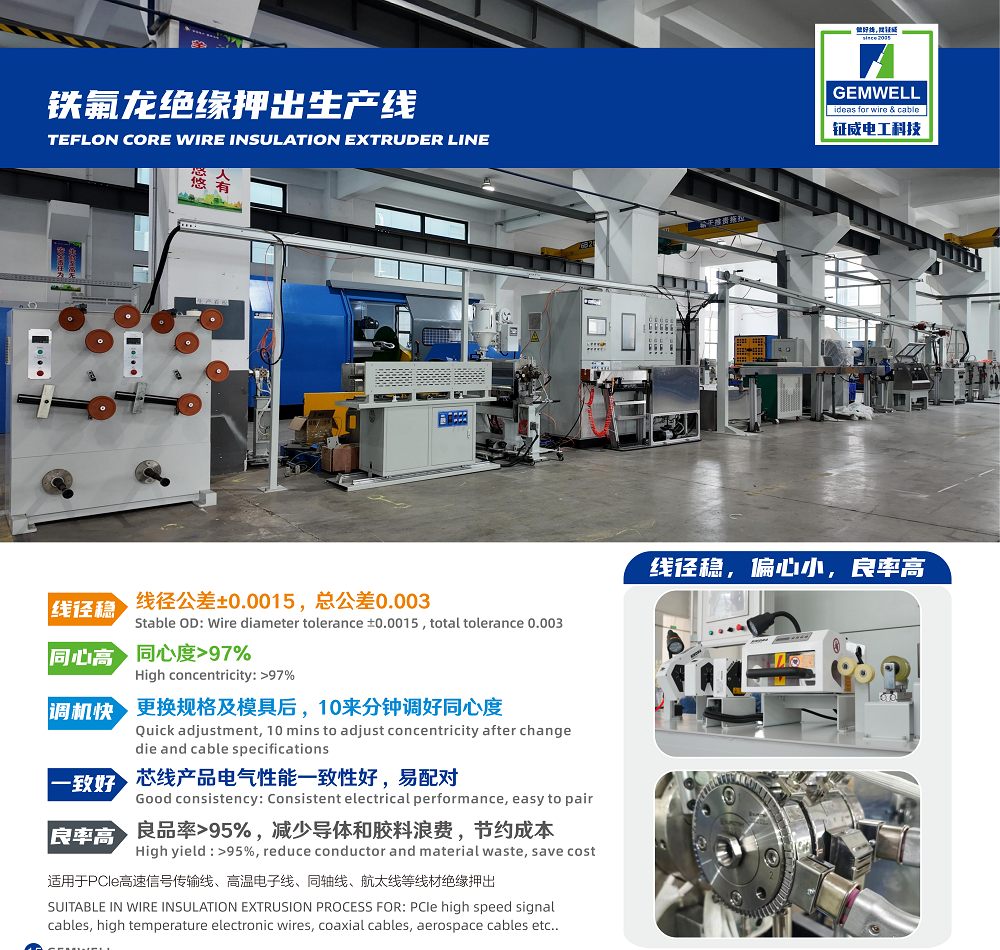

สายเครื่องอัดรีดฉนวนลวดแกนเทฟล่อน
ฉนวน FEP/PFA ที่อัดขึ้นรูปอย่างแม่นยำช่วยลด Dk และการสูญเสียความถี่สูง จึงรับประกันความสมบูรณ์ของสัญญาณ

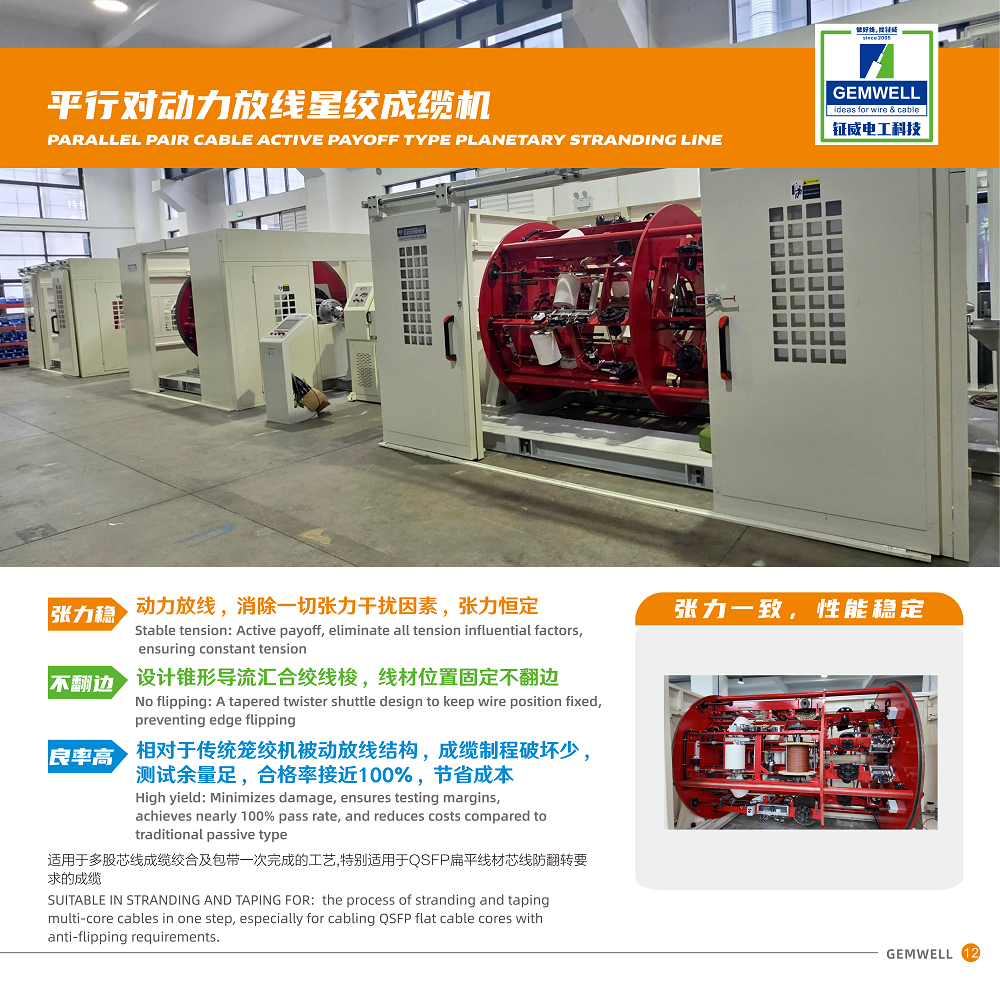

สายเคเบิลความเร็วสูง AI สายเคเบิลคู่ขนานสายการจ่ายแบบแอคทีฟประเภท PLANETARY STRANDING LINE
